Toyota Yaris I (1999-2005) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Yaris I (1999–2005), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Toyota Yaris (1999-2005) – schéma de la boîte à fusibles
Année de production : 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Les fusibles de l’allume-cigare (prise de courant) de la Toyota Yaris sont le fusible n° 9 (allume-cigare) dans la boîte à fusibles du tableau de bord et le fusible n° 9 (prise de courant).
Compartiment moteur
Emplacement
Schéma général des boîtiers sous le capot
Description
- Boîte à fusibles d’alimentation
- Boîte à fusibles auxiliaire
- Boîte à fusibles et relais
- Unité de commande ABS

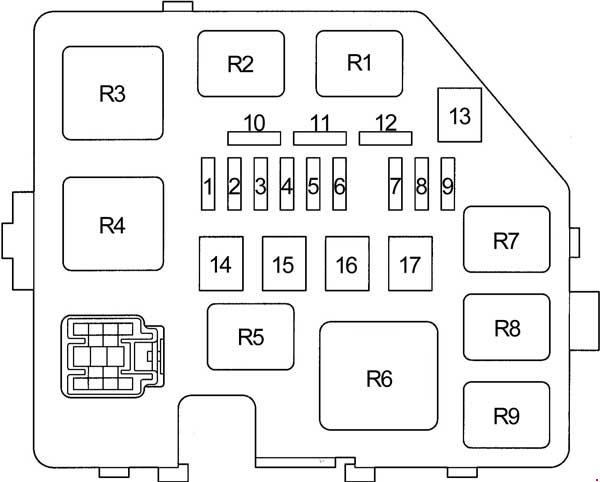

Schéma des fusibles Toyota Yaris 1
Situé sur le côté gauche du compartiment moteur, à côté de la batterie.
Fusibles Toyota Yaris – description
| 1 | 15A – Horloge ;
Tableau de bord ; Verrouillage centralisé ; Phares ; Éclairage intérieur ; Avertisseur sonore ; Affichage multifonction ; Système audio ; Unité de commande de verrouillage de porte. |
| 2 | 15A – Unité de commande moteur ;
Antidémarrage ; Unité de commande de transmission. |
| 3 | 15A – Klaxon |
| 4 | 15A – Système de charge ;
Tableau de bord ; Unité de commande moteur ; Antidémarrage ; Unité de commande de transmission ; Affichage multifonction ; Système d’airbag SRS ; Système d’allumage. |
| 5 | 30A – Système de démarrage |
| 6 | – |
| 7 | 10A – Phare gauche, réglage de l’éclairage des phares |
| 8 | 10A – Phare gauche, réglage de l’éclairage des phares |
| 9 | 15A – Connecteur d’alimentation ;
Allume-cigare. |
| 10 | Fusible de rechange |
| 11 | Fusible de rechange |
| 12 | Fusible de rechange |
| 13 | – |
| 14 | – |
| 15 | 30A – Ventilateur de refroidissement |
| 16 | 50A – Chauffage auxiliaire (PTC) |
| 17 | – |
| Relais | |
| R1 | Ventilateur de refroidissement |
| R2 | Ventilateur de refroidissement |
| R3 | Moteur de démarrage |
| R4 | – |
| R5 | Prise de courant |
| R6 | Chauffage auxiliaire (PTC) |
| R7 | EFI |
| R8 | Embrayage du compresseur de climatisation |
| R9 | Klaxon |
Boîte à fusibles
Composants protégés
| 1 | 10A – Phare (feux de jour) |
| 2 | 10A – Tableau de bord ;
Phare (feux de jour). |
| Relais | |
| R1 | Phare |
| R2 | Gradateur (DIM) |
| R3 | – |
Boîte à fusibles ABS
Diagramme
Description
- 1 – fusible ABS n° 3 (modèles sans VSC) ; non (modèles avec VSC)
- A – non (modèles sans VSC) ; Relais ABS MTR (modèles avec VSC)
- B – relais ABS MTR (modèles sans VSC) ; Relais ABS CUT (modèles avec VSC)
- C – relais ABS SOL (modèles sans VSC) ; non (modèles avec VSC).
Boîte à fusibles d’alimentation
Sur la borne positive de la batterie.
Description
- 60A MAIN – Fusibles : “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H − LP LH”, “H − LP RH”, “H − LP LH (HI)”, ” H − LP RH (HI) ”, „ H − LP LH (LO) ”, „ H − LP RH (LO) ”
- 80A – système “START/STOP”
- ALT 100/120A – Fusibles : “ECU-B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1″, ” POWER ”,„ STOP ”,„ DEF ”, système de charge
- 60A ABS – ABS
Habitacle
Emplacement
Description
- Relais des phares antibrouillard avant
- Relais de dégivrage de la lunette arrière
- Relais de feux de position
- Boîte à fusibles
- Récepteur de verrouillage de porte
- Relais de feux actifs
- Relais de feux de jour
- Relais de verrouillage de porte
- Amplificateur de climatisation
- Amplificateur de chauffage auxiliaire PTC
- Unité de commande moteur et transmission (A/T), unité de commande moteur (M/T)
- Airbag central
- Amplificateur de transpondeur de clé
Boîte à fusibles et relais
Situé sous le panneau, derrière le couvercle.
Composants protégés
| 1 | 10A – Instruments,
ABS ; Climatisation ; Feux de recul ; Système de charge ; Tableau de bord ; Verrouillage centralisé ; Unité de commande de verrouillage de porte ; Unité de commande moteur ; Unité de commande de transmission ; Feux de jour ; Avertisseur sonore ; Toit ouvrant ; Vitres électriques ; Verrouillage du levier de vitesses ; Clignotants ; Alarme ; Chauffage. |
| 2 | 10A – Lunette arrière chauffante, rétroviseurs chauffants |
| 20A – Lunette arrière chauffante, rétroviseurs chauffants | |
| 3 | 25A – Verrouillage centralisé, unité de commande de verrouillage de porte |
| 4 | 7,5A – Feux antibrouillard avant ;
Phares ; Réglage de l’éclairage des phares ; Avertisseur sonore ; Feu antibrouillard arrière ; Feu de position. |
| 5 | – |
| 6 | 20A – Essuie-glace et lave-glace avant ;
Essuie-glace et lave-glace arrière ; Verrouillage de porte. |
| 7 | 7,5A – Phares, feu antibrouillard arrière |
| 8 | 15A – Feu antibrouillard avant |
| 9 | 15A – Allume-cigare ;
Horloge ; Tableau de bord ; Avertisseur sonore ; Affichage multifonction ; Prise de courant ; Système audio ; Rétroviseurs électriques. |
| 10 | 7,5A – ABS ;
Éclairage intérieur ; Affichage multifonction ; Chauffage auxiliaire (PTC) ; Ventilateur de refroidissement ; Système d’airbag SRS ; Chauffage. |
| 11 | 7,5A – Connecteur de diagnostic |
| 12 | 10A – Clignotants ;
Alarme. |
| 13 | 7,5A – Climatisation ;
Chauffage d’appoint. |
| 14 | 10A – Sièges chauffants |
| 15 | – |
| 16 | 10A – Unité de commande moteur, s
Unité de commande de transmission, b Verrouillage du levier de vitesses, ś Feu stop |
| 17 | 50A – Fusibles : “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU − IG” |
| 18 | 30A – Vitres ;
Toit ouvrant. |
| 19 | 40A – Climatisation ;
Chauffage d’appoint. |
| 20 | 30A – Lunette arrière chauffante ;
Rétroviseurs chauffants. |
| Relais | |
| R1 | Chauffage d’appoint |
| R2 | Feux de détresse (clignotants) |
| R3 | Relais de puissance (vitres, toit ouvrant) |
| R4 | Pompe à carburant (ouverture de circuit (C/OPN)) |
À propos de la Toyota Yaris I (1999-2005)
La Toyota Yaris de première génération, produite de 1999 à 2005, est une voiture compacte qui a gagné en popularité grâce à sa fiabilité et son économie de carburant. Ce modèle était disponible en différentes versions de carrosserie, y compris des hayons à trois et cinq portes. La Yaris I offrait plusieurs options de motorisation, y compris des moteurs essence et diesel d’une cylindrée de 1,0 à 1,5 litre. Grâce à sa compacité et à son utilisation efficace de l’espace, la Yaris est devenue un véhicule urbain populaire, offrant une conduite confortable et un stationnement facile.
Schéma de la boîte à fusibles de la Toyota Yaris I
Cette page présente le schéma de la boîte à fusibles de la Toyota Yaris I, essentiel pour l’identification et le remplacement des fusibles. Généralement, la boîte à fusibles est située à l’intérieur du véhicule, habituellement sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration.
