Toyota Dyna U600/U800 (2011-2018) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Dyna U600/U800 (2011–2018), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Schéma des fusibles et relais – Toyota Dyna U600/U800
Concerne les véhicules fabriqués entre :
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

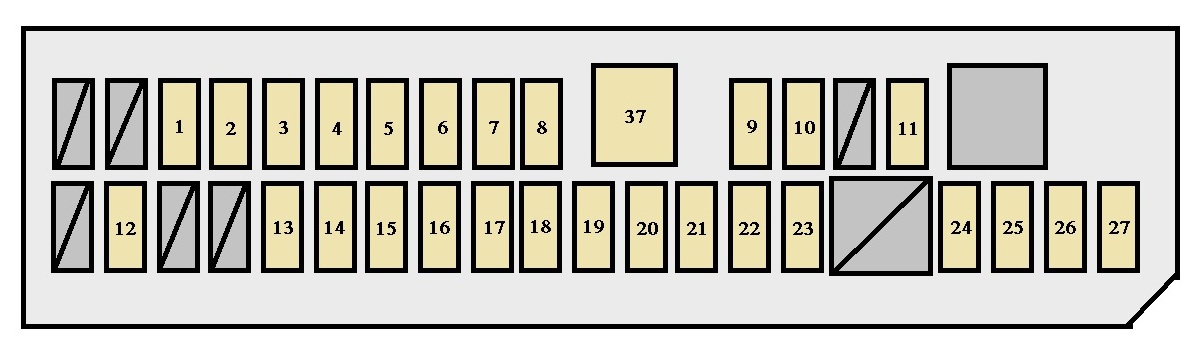

Tableau de bord

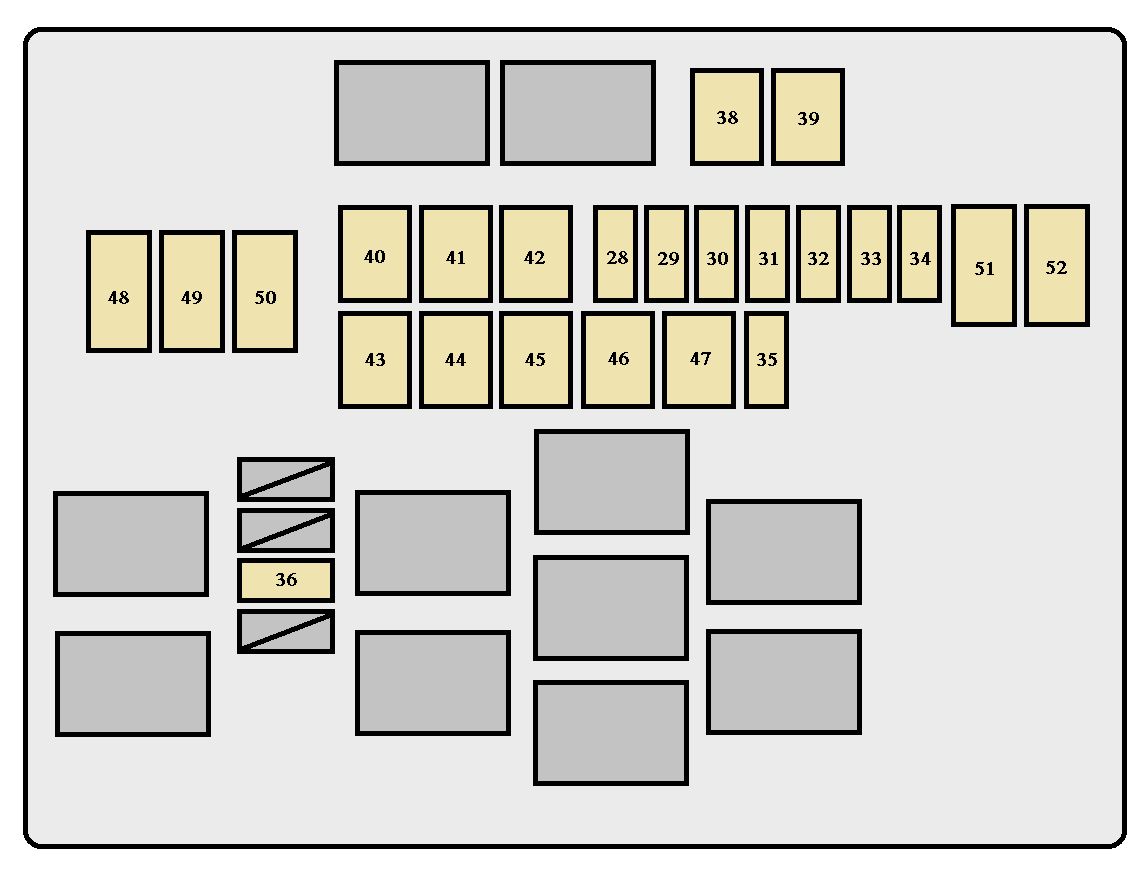

Côté gauche du véhicule
Fusibles (type A)
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Allume-cigare |
| 2 | 30 | Système d’alimentation des serrures de porte |
| 3 | 10 | Indicateurs et jauges ;
Indicateurs de rappel de service et avertisseur sonore ; Feux de détresse ; Avertisseur sonore arrière. |
| 4 | 30 | Essuie-glaces et lave-glace |
| 5 | 10 | Système de climatisation |
| 6 | 10 | Feux de détresse ;
Avertisseur sonore arrière. |
| 7 | 10 | Clignotants ;
Clignotants de détresse. |
| 8 | 10 | Système de freinage antiblocage |
| 9 | 10 | Feu antibrouillard arrière |
| 10 | 10 | Système de diagnostic embarqué |
| 11 | 10 | Éclairage intérieur |
| 12 | 10 | Phares, feux arrière |
| 13 | 15 | Feux arrière ;
Feux de position avant ; Éclairage de la plaque d’immatriculation ; Éclairage du tableau de bord ; Feu antibrouillard arrière. |
| 14 | 10 (véhicule avec système de feux de jour) | Phare gauche (feux de croisement) |
| 15 | 10 (véhicule avec système de feux de jour) | Phare droit (feux de croisement) |
| 16 | 10 (véhicule avec système de feux de jour) | Phare gauche (feux de route) |
| 15 (véhicule sans système de feux de jour) | ||
| 17 | 10 (véhicule avec système de feux de jour) | Phare droit (feux de route) |
| 15 (véhicule sans système de feux de jour
) |
||
| 18 | 10 | Klaxon |
| 19 | 10 | Clignotants de détresse |
| 20 | 10 | Feux de stop |
| 21 | 10 | Système de démarrage |
| 22 | 10 | Système d’airbags SRS |
| 23 | 10 | Système de climatisation |
| 24 | 10 | Fusible de rechange |
| 25 | 15 | Fusible de rechange |
| 26 | 20 | Fusible de rechange |
| 27 | 30 | Fusible de rechange |
| 28 | 15 | Feux antibrouillard |
| 29 | 30 | Chauffage avant |
| 30 | 10 | Système de gestion moteur |
| 31 | 10 | Système de charge ;
Témoin du système de charge. |
| 32 | 10 | Interrupteur moteur |
| 33 | 15 | A/F |
| 34 | 25 | Système de gestion moteur |
| 35 | 30 | Ventilateur de refroidissement électrique |
| 36 | 20 | EDU |
Fusible (type B)
| Numéro | Ampérage [A] | Description |
| 37 | 30 | Lève-vitre électrique ;
Système de verrouillage électrique des portes. |
| 38 | 50 | Chauffage PTC |
| 39 | 50 | Chauffage PTC |
| 40 | 30 | Interrupteur moteur ;
Fusibles « CIG », « AIR BAG » et « GAUGE ». |
| 41 | 40 | Phares |
| 42 | 30 | Fusibles « HAZ », « HORN », « STOP » et « ECU-B » |
| 43 | 50 | Système de freinage antiblocage |
| 44 | 40 | Système de climatisation |
| 45 | 30 | Ventilateur de refroidissement électrique |
| 46 | 40 | Système de climatisation |
| 47 | 30 | Système de freinage antiblocage |
Fusible (type C)
| Numéro | Ampérage [A] | Description |
| 48 | 50 | Fusibles « TRN », « ECU−IG », « IG1 », « A/C », « WIP » et « DOOR » |
| 49 | 50 | Fusibles « OBD », « TAIL », « KOPUŁKA », « RR−FOG » et « POWER » |
| 50 | 140 | Système de charge |
| 51 | 80 | Système de préchauffage moteur |
| 52 | 60 | Système de démarrage |
À propos de la Toyota Dyna U600/U800 (2011-2018)
La Toyota Dyna U600/U800, produite de 2011 à 2018, est un véhicule utilitaire robuste et fiable, particulièrement apprécié des entrepreneurs et des artisans. Ce modèle est réputé pour sa polyvalence et sa durabilité, ce qui en fait un choix idéal pour diverses utilisations commerciales. La Toyota Dyna est équipée de différentes motorisations, incluant des moteurs diesel de diverses puissances, afin de répondre aux besoins des différents utilisateurs. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant un espace suffisant pour le conducteur et les passagers. Grâce à sa conception et ses caractéristiques techniques, la Toyota Dyna U600/U800 est considérée comme un partenaire fiable sur la route.
Schéma de la boîte à fusibles Toyota Dyna U600/U800
Cette page présente le schéma de la boîte à fusibles pour le modèle Toyota Dyna U600/U800, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord ou dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. Ce schéma de boîte à fusibles est un outil inestimable pour tout propriétaire de véhicule souhaitant assurer son bon fonctionnement.
