Toyota Yaris Hybride (2012-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Yaris Hybride (2012–2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Toyota Yaris Hybride (2012-2016) – schéma des fusibles
Année de production : 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Yaris Hybride (2012-2016) est le fusible 15 du panneau de fusibles du tableau de bord.

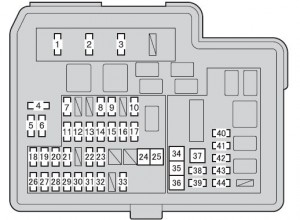

Boîte à fusibles dans le compartiment moteur (type A)
| Fusible | Amp [A] | Description | |
| 1 | EFI MAIN | 20 | Injection de carburant multipoint ;
Système d’injection de carburant séquentiel ; EFI n° 2. |
| 2 | HORN | 10 | Klaxon |
| 3 | IG2 | 10 | IG2 n° 2, GAUGE, IGN |
| 4 | SPARE | 5 | Fusible de rechange |
| 5 | SPARE | 7,5 | Fusible de rechange |
| 6 | SPARE | 30 | Fusible de rechange |
| 7 | EFI NO.2 | 10 | Injection de carburant multipoint ;
Système d’injection de carburant séquentiel. |
| 8 | H-LP RH-LO | 10 | Phare droit (feu de croisement) |
| 9 | H-LP LH-LO | 10 | Phare gauche (feu de croisement) ;
Réglage manuel des phares. |
| 10 | FOG FR NO.2 | 7,5 | Feux de brouillard avant |
| 11 | IG2 NO.2 | 10 | Système de démarrage et d’allumage intelligent ;
Système de démarrage par bouton-poussoir ; Injection de carburant multipoint ; Système d’injection de carburant séquentiel ; Système d’airbag SRS ; Système de verrouillage du volant ; Feux de freinage. |
| 12 | DOME | 15 | Système audio ;
ECU du corps principal ; Éclairage personnel ; Éclairage de l’espace pour les pieds. |
| 13 | ECU-B NO.1 | 5 | Module ECU principal ;
Système de démarrage et d’allumage intelligent |
| 14 | METER | 7,5 | Odomètre et jauges |
| 15 | IGN | 15 | Injection de carburant multipoint ;
Système d’injection de carburant séquentiel. |
| 16 | H-LP RH-HI | 5 | Phare droit (feu de route) |
| 17 | H-LP LH-HI | 5 | Phare gauche (feu de route) ;
Indicateurs et jauges. |
| 18 | D/L NO.2 | 25 | Verrouillage électrique des portes |
| 19 | HAZ | 10 | Feux de détresse |
| 20 | ETCS | 10 | Injection de carburant multipoint ;
Système d’injection de carburant séquentiel. |
| 21 | ABS NO.1 | 20 | Système de freinage |
| 22 | ENG W / PMP | 30 | Injection de carburant multipoint ;
Système d’injection de carburant séquentiel. |
| 23 | H-LP-MAIN | 20 | H-LP LH-LO, H-LP RH-LO,
H-LP LH-HI, H-LP RH-HI. |
| 24 | ABS MTR NO.1 | 30 | Système de freinage |
| 25 | P/I | 50 | EFI-MAIN, HORN, IG2 |
| 26 | ECU-B NO.2 | 5 | Système de climatisation ;
Odomètre et jauges ; Système de démarrage et d’allumage intelligent ; Système de démarrage par bouton-poussoir. |
| 27 | AM2 | 7,5 | Système de démarrage |
| 28 | DRL | 7,5 | Feux de jour |
| 29 | STRG LOCK | 20 | Système de démarrage |
| 30 | ABS NO.2 | 7,5 | Système de freinage |
| 31 | AMP | 15 | Système audio |
| 32 | IGCT-MAIN | 30 | IGCT n° 2, IGCT n° 3, IGCT n° 4,
PCU, BATT FAN. |
| 33 | D / C CUT | 30 | DOME, ECU-B n° 1 |
| 34 | PTC HTR NO.1 | 30 | Circuit manquant |
| 35 | PTC HTR NO.2 | 30 | Circuit manquant |
| 36 | FAN | 30 | Ventilateur de refroidissement électrique |
| 37 | PTC HTR NO.3 | 30 | Circuit manquant |
| 38 | DEF | 25 | MIR HTR ;
Dégivreur de lunette arrière. |
| 39 | MIR HTR | 10 | Dégivreur de rétroviseur extérieur |
| 40 | BATT FAN | 10 | Ventilateur de refroidissement de la batterie |
| 41 | IGCT NO.2 | 10 | Système hybride |
| 42 | IGCT NO.4 | 10 | Système hybride |
| 43 | PCU | 10 | Système hybride |
| 44 | IGCT NO.3 | 10 | Système hybride |
Boîte à fusibles dans le compartiment moteur (type B)
| Fusible | Amp [A] | Description | |
| 1 | DC / DC | 100 | Système hybride |
| 2 | ABS MTR NO.2 | 30 | Système de freinage |
| 3 | HTR | 40 | Système de climatisation |
| 4 | EPS | 50 | Système de direction assistée électrique |

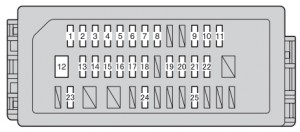

Boîte à fusibles sous le tableau de bord
| Fusible | Amp [A] | Description | |
| 1 | TAIL NO.2 | 10 | Feux de position avant et arrière ;
Éclairage de la plaque d’immatriculation. |
| 2 | PANEL | 5 | Éclairage du tableau de bord ;
Réglage manuel de l’orientation des phares ; Indicateurs et jauges. |
| 3 | DOOR R/R | 20 | Vitres électriques |
| 4 | DOOR P | 20 | Vitres électriques |
| 5 | ECU-IG NO.1 | 5 | Dégivreur de lunette arrière ;
Module central de la carrosserie ; Système de freinage ; Système de contrôle de stabilité du véhicule ; Système de contrôle de verrouillage de la transmission ; Système audio ; Injection de carburant multipoint ; Injection de carburant séquentielle ; Capteur de pluie. |
| 6 | ECU-IG NO.2 | 5 | Système de direction assistée électrique |
| 7 | A / C | 7,5 | Système de climatisation |
| 8 | GAUGE | 10 | Feux de détresse ;
Système de contrôle de verrouillage de la transmission ; Témoins d’avertissement des ceintures de sécurité arrière ; Rétroviseur anti-éblouissement automatique ; Propulsion hybride ; Système audio ; Injection de carburant multipoint ; Injection de carburant séquentielle ; Capteur de pluie. |
| 9 | WASHER | 15 | Essuie-glaces et lave-glace avant |
| 10 | WIPER | 20 | Essuie-glaces et lave-glace avant |
| 11 | WIPER RR | 15 | Essuie-glace arrière |
| 12 | P / W | 30 | Vitres électriques |
| 13 | PORTE G/P | 20 | Vitres électriques |
| 14 | PORTE | 20 | Vitres électriques |
| 15 | CIG | 15 | Prise électrique ;
Allume-cigare. |
| 16 | ACC | 5 | Unité de commande du corps principal ;
Rétroviseurs extérieurs ; Système audio ; Système Stop & Start ; Système de contrôle de verrouillage de la transmission. |
| 17 | D / L | 25 | Système de verrouillage électrique |
| 18 | OBD | 7,5 | Système de diagnostic embarqué |
| 19 | FOG RR | 7,5 | Feu de brouillard arrière ;
Clignotants et jauges. |
| 20 | STOP | 7,5 | Système de démarrage ;
Système de contrôle de verrouillage de la transmission ; Système de freinage ; Feux de freinage ; Feu de freinage supérieur. |
| 21 | AM1 | 7,5 | Circuit manquant |
| 22 | FOG FR | 7,5 | Feux de brouillard avant ;
Clignotants et jauges. |
| 23 | DD / L | 25 | DD / L |
| 24 | SHADE | 25 | – |
| 25 | S-HTR | 15 | Chauffage des sièges |
