Toyota Highlander XU50 (2013-2016) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Highlander XU50 (2013–2016), vous saurez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Toyota Highlander XU50 (2013-2016) – schéma de la boîte à fusibles
Année de fabrication : 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Highlander XU50 (2013-2016) est le fusible 28 et 29 de la boîte à fusibles du tableau de bord.
Compartiment moteur
Type A (bloc de fusibles à l’arrière du couvercle)

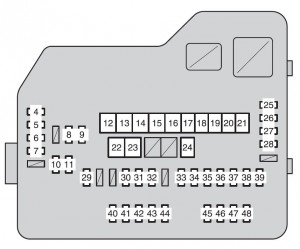

Type A (bloc de fusibles)
| Fusible | Amp [A] | Description | |
| 1 | SPARE | 7,5 | Fusible de rechange |
| 2 | SPARE | 15 | Fusible de rechange |
| 3 | SPARE | 25 | Fusible de rechange |
| 4 | DEF RLY | 10 | Dégivreur de lunette arrière |
| 5 | MIR HTR | 20 | Dégivreurs de rétroviseurs extérieurs |
| 6 | PWR OUTLET | 20 | Prise de courant |
| 7 | DOOR NO.1 | 25 | Système de communication multiplex |
| 8 | EFI NO.2 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 9 | EFI NO.3 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 10 | INJ NO.1 | 15 | Système de démarrage |
| 11 | INJ NO.2 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel. |
| 12 | HTR | 50 | Système de climatisation |
| 13 | VSC NO.1 | 50 | Système de contrôle de stabilité du véhicule amélioré |
| 14 | FAN MAIN | 50 | Ventilateur de refroidissement électrique |
| 15 | VSC NO.2 | 30 | Système de contrôle de stabilité du véhicule amélioré |
| 16 | PTC NO.1 | 50 | Système de climatisation |
| 17 | PTC NO.2 | 30 | Système de climatisation |
| 18 | PTC NO.3 | 30 | Système de climatisation |
| 19 | RR CLR | 40 | Système de climatisation |
| 20 | RR DEF | 30 | Dégivreur de lunette arrière |
| 21 | PBD | 30 | Hayon électrique |
| 22 | ALT | 140 | MIR HTR, PWR OUTLET, DOOR NO.1,
HTR, RR DEF, FAN MAIN, VSC NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, VSC NO.2, PBD |
| 23 | EPS | 80 | Direction assistée électrique |
| 24 | ST | 30 | Système de démarrage |
| 25 | CRT | 10 | Système de divertissement des sièges arrière |
| 26 | RADIO NO.1 | 158 | Système audio |
| 27 | ECU-B NO.1 | 10 | Capteur de direction ;
Indicateurs et jauges ; Horloge ; ECU principal de la carrosserie ; Télécommande sans fil ; Système de clé intelligente ; Hayon électrique ; Affichage d’informations ; Système de classification des passagers avant. |
| 28 | DOME | 10 | Toit ouvrant ;
Lampes personnelles ; Éclairage intérieur ; Indicateurs et jauges ; Éclairage de l’interrupteur du moteur ; Éclairage supplémentaire des portes. |
| 29 | TOWING | 30 | Feux de remorque |
| 30 | STR LOCK | 20 | Système de verrouillage de la direction |
| 31 | EFI MAIN | 25 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; EFI n° 2, EFI n° 3 |
| 32 | HAZ | 15 | Feux de détresse |
| 33 | IG2 | 25 | INJ NO.1, INJ NO.2, IGN, GAUGE NO.2 |
| 34 | AMP | 15 | Système audio |
| 35 | RR FOG | 7,5 | Circuit manquant |
| 36 | DEICER | 15 | Dégivrage des essuie-glaces de pare-brise |
| 37 | G / H | 10 | Toit ouvrant ;
Système de communication multiplex ; Éclairage intérieur des pieds. |
| 38 | ALT-S | 7,5 | Système de charge |
| 39 | AM2 | 7,5 | Système de communication multiplex |
| 40 | H-LP LH HI | 15 | Phare gauche (feu de croisement) |
| 41 | H-LP RH HI | 15 | Phare droit (feu de croisement) |
| 42 | H-LP LH LO | 15 | Phare gauche (feu de position) |
| 43 | H-LP RH LO | 15 | Phare droit (feu de position) |
| 44 | HORN | 10 | Klaxon |
| 45 | EFI NO.1 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de clé intelligente. |
| 46 | ETCS | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de commande électronique des gaz. |
| 47 | A / F | 20 | Capteur de rapport air-carburant |
| 48 | S-HORN | 7,5 | Klaxon |
Type B (si présent)
| Fusible | Amp [A] | Description | |
| 1 | INV-W / P | 15 | Circuit manquant |
| 2 | IGCT NO.2 | 7,5 | Circuit manquant |
| 3 | A / CD | 10 | Circuit manquant |
Sous le tableau de bord
Avant de la boîte à fusibles
Boîte à fusibles
| Fusible | Amp [A] | Description | |
| 1 | P / SEAT | 30 | Siège électrique |
| 2 | POWER | 30 | Vitres électriques |
| 3 | RR DOOR RH | 25 | Vitres électriques |
| 4 | RR DOOR LH | 25 | Vitres électriques |
| 5 | FR FOG | 15 | Phares antibrouillard avant |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | A / CW / PMP | 7,5 | Circuit manquant |
| 8 | STOP | 10 | Système de contrôle de stabilité du véhicule ;
Système de communication multiplex ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel ; Système de verrouillage de la transmission ; Feux de freinage. |
| 9 | DOOR NO.2 | 25 | Vitres électriques |
| 10 | AM1 | 7,5 | Système de démarrage |
| 11 | P / SEAT (PS) | 30 | Siège électrique |
| 12 | A / C NO. 1 | 10 | Système de climatisation |
| 13 | FUEL OPN | 7,5 | Circuit manquant |
| 14 | S/ROOF | 20 | Toit ouvrant électrique |
| 15 | TAIL | 15 | Feux de position ;
Feux arrière ; Éclairage de la plaque d’immatriculation ; Phares antibrouillard avant ; Feux de remorque. |
| 16 | PANEL | 7,5 | Éclairage de la boîte à gants ;
Éclairage du tableau de bord ; Éclairage des interrupteurs. |
| 17 | ECU IG NO.1 | 10 | Système de communication multiplex ;
Toit ouvrant électrique ; Transmission automatique à commande électronique ; Hayon électrique ; Chauffage des sièges ; Système d’alerte de pression des pneus ; Direction assistée électronique ; Rétroviseur intérieur anti-éblouissement ; Système de verrouillage de la transmission ; Système d’alerte de pression des pneus. |
| 18 | ECU IG NO.2 | 7,5 | Système de contrôle de stabilité du véhicule amélioré |
| 19 | A/C NO.2 | 10 | Système de climatisation |
| 20 | WASH | 20 | Essuie-glaces et lave-glaces de pare-brise |
| 21 | S-HTR | 20 | Chauffage des sièges |
| 22 | GAUGE NO.1 | 10 | Système audio ;
Feux de détresse ; Système de charge ; Feux de détresse ; Système de contrôle de traction ; Dégivrage des essuie-glaces de pare-brise ; Système de climatisation ; Système de charge ; Système de surveillance de la vision arrière ; Feux de remorque ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentiel. |
| 23 | FR WIP | 30 | Essuie-glaces et lave-glaces de pare-brise |
| 24 | RR WIP | 15 | Essuie-glace et lave-glace de lunette arrière |
| 25 | IGN | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentiel ; Système de verrouillage de la direction ; Système de freinage antiblocage ; Système de clé intelligente ; Système d’airbag SRS. |
| 26 | GAUGE NO.2 | 7,5 | Indicateurs et jauges ;
Système de surveillance de la vision arrière. |
| 27 | ECU-ACC | 7,5 | Rétroviseurs extérieurs ;
Système de verrouillage de la transmission ; Système de clé intelligente ; Système de communication multiplex. |
| 28 | ACC SOCK NO.1 | 10 | Prise de courant |
| 29 | ACC SOCK NO.2 | 20 | Prise de courant |
| 30 | ADIO NO.2 | 7,5 | Système audio ;
Horloge ; Système de divertissement des sièges arrière ; Système de charge ; Éclairage intérieur ; Éclairage personnel. |

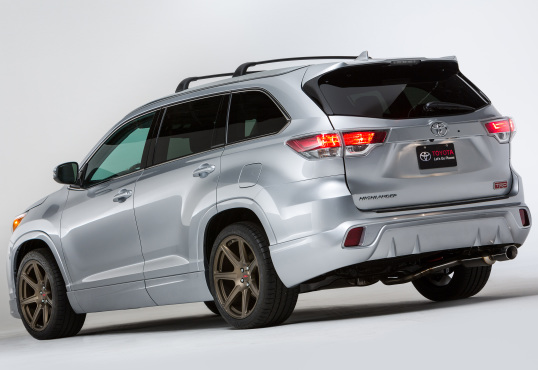

À propos de la Toyota Highlander XU50 (2013-2016)
La Toyota Highlander XU50, produite de 2013 à 2016, est la troisième génération du populaire modèle de SUV du constructeur automobile japonais Toyota. Ce modèle se caractérise par un intérieur spacieux pouvant accueillir confortablement jusqu’à sept passagers, et un design moderne qui combine élégance et robustesse. Le Highlander XU50 offre diverses options de motorisation, y compris un moteur quatre cylindres de 2,7 litres et un moteur V6 plus puissant de 3,5 litres, connus pour leur fiabilité et leur efficacité. Le véhicule est équipé de technologies de sécurité avancées, telles que le système de prévention des collisions et le régulateur de vitesse adaptatif, ce qui en fait un choix idéal pour les familles recherchant sécurité et confort sur la route.
Schéma de la boîte à fusibles de la Toyota Highlander XU50
Cette page présente le schéma de la boîte à fusibles pour le modèle Toyota Highlander XU50, qui est essentiel pour l’identification et l’entretien des composants électriques du véhicule. Dans ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de la même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est indispensable au bon fonctionnement du véhicule et son entretien correct peut prévenir de nombreux problèmes.
