Toyota Highlander XU40 (2007-2013) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Highlander XU40 (2007–2013), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et vous obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Toyota Highlander XU40 (2007-2008) – schéma des fusibles
Année de production : 2007, 2008.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Highlander XU40 (2007-2008) est le fusible 6 dans le schéma des fusibles.
Compartiment moteur
Type A (bloc de fusibles à l’arrière du couvercle)
Type A (bloc de fusibles)
| Fusible | Amp [A] | Description | |
| 1 | SPARE | 7,5 | Fusible de rechange |
| 2 | SPARE | 15 | Fusible de rechange |
| 3 | SPARE | 25 | Fusible de rechange |
| 4 | DEF RLY | 10 | Dégivreur de lunette arrière |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Prise de courant |
| 7 | DOOR 1 | 25 | Système de communication multiplex |
| 8 | EFI NO.2 | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
| 9 | EFI NO.3 | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
| 10 | INJ NO.1 | 15 | Système de démarrage |
| 11 | INJ NO.2 | 10 | Système de démarrage |
| 12 | HTR | 50 | Système de climatisation |
| 13 | VSC NO.1 | 50 | Système avancé de contrôle de stabilité du véhicule |
| 14 | FAN MAIN | 50 | Ventilateur de refroidissement électrique |
| 15 | VSC NO.2 | 30 | Système avancé de contrôle de stabilité du véhicule |
| 16 | PTC NO.1 | 50 | Chauffage PTC |
| 17 | PTC NO.2 | 30 | Chauffage PTC |
| 18 | PTC NO.3 | 30 | Chauffage PTC |
| 19 | RR CLR | 40 | Système de climatisation |
| 20 | RR DEF | 30 | Dégivreur de lunette arrière |
| 21 | PBD | 30 | Hayon électrique |
| 22 | ALT | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, ABS NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, ABS NO.2, PBD |
| 23 | EPS | 80 | Direction assistée électrique |
| 24 | ST | 30 | Système de démarrage |
| 25 | CRT | 10 | Système de divertissement des sièges arrière |
| 26 | RADIO1 | 158 | Système audio |
| 27 | ECU-B | 10 | Capteur de direction ;
Indicateurs et jauges ; Horloge ; Système de climatisation ; Unité de commande principale de la carrosserie ; Télécommande sans fil ; Système de clé intelligente ; Hayon électrique ; Système de diagnostic embarqué. |
| 28 | DOME | 10 | Éclairage de courtoisie ;
Éclairage personnel ; Éclairage intérieur ; Indicateurs et jauges ; Ampoule de l’interrupteur du moteur ; Éclairage supplémentaire des portes ; Hayon électrique. |
| 29 | AMP | 15 | Système audio |
| 30 | TOWING | 30 | Feux de remorque |
| 31 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 32 | STR LOCK | 20 | Système de verrouillage de la direction |
| 33 | EFI MAIN | 25 | EFI NR 2, EFI NR 3 |
| 34 | HAZ | 15 | Feux de détresse |
| 35 | G / H | 10 | Système de verrouillage électrique ;
Système de communication multiplex. |
| 36 | ALT-S | 7,5 | Système de charge |
| 37 | AM2 | 7,5 | Système de communication multiplex |
| 38 | H-LP LH | 15 | Phare gauche (feux de route) |
| 39 | H-LP RH | 15 | Phare droit (feux de route) |
| 40 | H-LP LL | 15 | Phare gauche (feux de croisement) |
| 41 | H-LP RL | 15 | Phare droit (feux de croisement) |
| 42 | HORN | 10 | Klaxon |
| 43 | EFI NO.1 | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système de clé intelligente. |
| 44 | ETCS | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système de commande électronique du papillon des gaz. |
| 45 | A / F | 20 | Capteur de rapport air-carburant |
| 46 | S-HORN | 7,5 | Klaxon |
Type B (si présent)
| Fusible | Amp [A] | Circuit | |
| 1 | INV-W / P | 15 | Circuit manquant |
| 2 | IGCT NO.2 | 7,5 | Circuit manquant |
| 3 | A / CD | 10 | Circuit manquant |
Sous le tableau de bord
Avant de la boîte à fusibles
Boîte à fusibles
| Fusible | Amp [A] | Description | |
| 1 | P / SEAT | 30 | Siège électrique |
| 2 | POWER | 30 | Vitres électriques |
| 3 | RR DOOR RH | 25 | Vitres électriques |
| 4 | RR DOOR LH | 25 | Vitres électriques |
| 5 | FR FOG | 15 | Feux de brouillard avant |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | FR DEF | 25 | Dégivreur d’essuie-glace avant |
| 8 | STOP | 10 | Feux de stop ;
Système avancé de contrôle de stabilité du véhicule. |
| 9 | DOOR NO.2 | 25 | Vitres électriques |
| 10 | AM1 | 7,5 | Système de démarrage |
| 11 | RR FOG | 7,5 | Circuit manquant |
| 12 | FUEL OPN | 7,5 | Circuit manquant |
| 13 | S/ROOF | 30 | Toit ouvrant électrique |
| 14 | TAIL | 15 | Feux de position ;
Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de brouillard avant ; Feux de remorque. |
| 15 | PANEL | 7,5 | Éclairage de l’habitacle ;
Feux de détresse ; Système audio ; Dégivreurs de rétroviseurs ; Horloge ; Système de verrouillage des portes ; Sièges chauffants ; Système de divertissement des sièges arrière ; Système avancé de contrôle de stabilité du véhicule ; Commande d’éclairage du tableau de bord ; Interrupteur de transmission électronique ; Transmission automatique ; Système d’aide à la descente ; Commandes au volant. |
| 16 | ECU IG NO.1 | 10 | Système de communication multiplex ;
Toit ouvrant électrique ; Transmission automatique à commande électronique ; Hayon électrique ; Sièges chauffants ; Système d’alerte de pression des pneus ; Direction assistée électronique ; Transmission automatique. |
| 17 | ECU IG NO.2 | 7,5 | Système avancé de contrôle de stabilité du véhicule |
| 18 | A/C NO.2 | 10 | Système de climatisation |
| 19 | WASH | 20 | Essuie-glaces et lave-glaces avant |
| 20 | S-HTR | 20 | Sièges chauffants |
| 21 | GAUGE NO.1 | 10 | Système audio ;
Dégivreurs de rétroviseurs ; Feux de recul ; Système de charge ; Feux de détresse ; Système de contrôle de traction ; Commande d’éclairage du tableau de bord ; Dégivreur d’essuie-glace avant. |
| 22 | FR WIP | 30 | Essuie-glaces et lave-glaces avant |
| 23 | RR WIP | 15 | Essuie-glace et lave-glace arrière |
| 24 | IGN | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système de verrouillage de la direction ; Système anti-blocage ; Système de clé intelligente ; Système d’airbag SRS. |
| 25 | GAUGE NO.2 | 7,5 | Tachymètre et instruments de mesure ;
Moniteur arrière. |
| 26 | ECU-ACC | 7,5 | Rétroviseur électrique ;
Système de verrouillage de la transmission ; Système de clé intelligente. |
| 27 | ACC SOCK NO.1 | 10 | Prise de courant |
| 28 | ACC SOCK NO.2 | 20 | Prise de courant |
| 29 | RADIO NO.2 | 7,5 | Système audio ;
Horloge ; Système de divertissement des sièges arrière ; Système de charge ; Éclairage intérieur ; Éclairage personnel. |
| 30 | MIR HTR | 15 | Dégivreurs de rétroviseurs |
Toyota Highlander XU40 (2009-2010) – schéma de la boîte à fusibles
Année de production : 2009, 2010.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Highlander XU40 (2009-2010) est le fusible 23 dans la boîte à fusibles.
Compartiment moteur

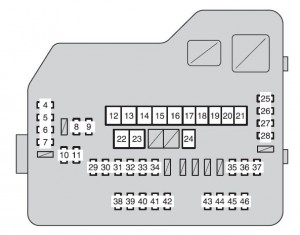

Type A (bloc de fusibles à l’arrière du couvercle)
Type A (bloc de fusibles)
| Fusible | Amp [A] | Description | |
| 1 | SPARE | 7,5 | Fusible de rechange |
| 2 | SPARE | 15 | Fusible de rechange |
| 3 | SPARE | 25 | Fusible de rechange |
| 4 | DEF RLY | 10 | Dégivreur de lunette arrière |
| 5 | MIR HTR | 20 | MIR HTR (15 A) |
| 6 | P/OUT | 20 | Prise de courant |
| 7 | DOOR 1 | 25 | Système de communication multiplex |
| 8 | EFI NO.2 | 10 | Injection multipoint ;
Système d’injection multipoint séquentielle. |
| 9 | EFI NO.3 | 10 | Injection multipoint ;
Système d’injection multipoint séquentielle. |
| 10 | INJ NO.1 | 15 | Système de démarrage |
| 11 | INJ NO.2 | 10 | Système de démarrage |
| 12 | HTR | 50 | Système de climatisation |
| 13 | VSC NO.1 | 50 | Système de contrôle de stabilité du véhicule |
| 14 | FAN MAIN | 50 | Ventilateur de refroidissement électrique |
| 15 | VSC NO.2 | 30 | Système de contrôle de stabilité du véhicule |
| 16 | PTC NO.1 | 50 | Chauffage PTC |
| 17 | PTC NO.2 | 30 | Chauffage PTC |
| 18 | PTC NO.3 | 30 | Chauffage PTC |
| 19 | RR CLR | 40 | Système de climatisation |
| 20 | RR DEF | 30 | Dégivreur de lunette arrière |
| 21 | PBD | 30 | Hayon électrique |
| 22 | ALT | 140 | MIR HTR, P/OUT, DOOR 1,
HTR, RR DEF, FAN MAIN, ABS NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, ABS NO.2, PBD. |
| 23 | EPS | 80 | Direction assistée électrique |
| 24 | ST | 30 | Système de démarrage |
| 25 | CRT | 10 | Système de divertissement des sièges arrière |
| 26 | RADIO1 | 158 | Système audio |
| 27 | ECU-B | 10 | Capteur de direction ;
Indicateurs et jauges ; Horloge ; Système de climatisation ; Unité de commande principale de la carrosserie ; Télécommande sans fil ; Système de clé intelligente ; Hayon électrique ; Système de diagnostic embarqué. |
| 28 | DOME | 10 | Éclairage de courtoisie ;
Éclairage personnel ; Éclairage intérieur ; Indicateurs et jauges ; Éclairage de l’interrupteur du moteur ; Éclairage supplémentaire des portes ; Hayon électrique. |
| 29 | AMP | 15 | Système audio |
| 30 | TOWING | 30 | Éclairage de remorque |
| 31 | IG2 | 25 | WTR NR 1, WTR NR 2 |
| 32 | STR LOCK | 20 | Système de verrouillage de la direction |
| 33 | EFI MAIN | 25 | EFI NR 2, EFI NR 3 |
| 34 | HAZ | 15 | Feux de détresse |
| 35 | G / H | 10 | Système de verrouillage électrique ;
Système de communication multiplex. |
| 36 | ALT-S | 7,5 | Système de charge |
| 37 | AM2 | 7,5 | Système de communication multiplex |
| 38 | H-LP LH | 15 | Phare gauche (feux de route) |
| 39 | H-LP RH | 15 | Phare droit (feux de route) |
| 40 | H-LP LL | 15 | Phare gauche (feux de croisement) |
| 41 | H-LP RL | 15 | Phare droit (feux de croisement) |
| 42 | HORN | 10 | Klaxon |
| 43 | EFI NO.1 | 10 | Injection multipoint ;
Système d’injection multipoint séquentielle ; Système de clé intelligente. |
| 44 | ETCS | 10 | Injection multipoint ;
Système d’injection multipoint séquentielle ; Système de commande électronique du papillon des gaz |
| 45 | A / F | 20 | Capteur de rapport air-carburant |
| 46 | S-HORN | 7,5 | Klaxon |
Type B (si présent dans l’équipement)
| Fusible | Amp [A] | Description | |
| 1 | INV-W / P | 15 | Circuit manquant |
| 2 | IGCT NO.2 | 7,5 | Circuit manquant |
| 3 | A / CD | 10 | Circuit manquant |
Sous le tableau de bord
Avant de la boîte à fusibles
Boîte à fusibles
| Fusible | Amp [A] | Description | |
| 1 | P / SEAT | 30 | Siège électrique |
| 2 | POWER | 30 | Vitres électriques |
| 3 | RR DOOR RH | 25 | Vitres électriques |
| 4 | RR DOOR LH | 25 | Vitres électriques |
| 5 | FR FOG | 15 | Feux de brouillard avant |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | FR DEF | 25 | Dégivrage de l’essuie-glace avant |
| 8 | STOP | 10 | Feux de stop ;
Système de contrôle de stabilité du véhicule amélioré. |
| 9 | DOOR NO.2 | 25 | Vitres électriques |
| 10 | AM1 | 7,5 | Système de démarrage |
| 11 | RR FOG | 7,5 | Circuit manquant |
| 12 | A / C NO. 1 | 10 | Système de climatisation |
| 13 | FUEL OPN | 7,5 | Circuit manquant |
| 14 | S/ROOF | 30 | Toit ouvrant électrique |
| 15 | TAIL | 15 | Feux de position ;
Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de brouillard avant ; Feux de remorque. |
| 16 | PANEL | 7,5 | Éclairage de l’habitacle ;
Feux de détresse ; Système audio ; Dégivreurs de rétroviseurs ; Horloge ; Système de verrouillage des portes ; Sièges chauffants ; Système de divertissement des sièges arrière ; Système de contrôle de stabilité du véhicule amélioré ; Commande d’éclairage du tableau de bord ; Interrupteur de transmission électronique ; Transmission automatique ; Système d’aide à la descente ; Commandes au volant. |
| 17 | ECU IG NO.1 | 10 | Système de communication multiplex ;
Toit ouvrant électrique ; Transmission automatique à commande électronique ; Hayon électrique ; Sièges chauffants ; Système d’alerte de pression des pneus ; Direction assistée électronique ; Transmission automatique. |
| 18 | ECU IG NO.2 | 7,5 | Système de contrôle de stabilité du véhicule amélioré |
| 19 | A/C NO.2 | 10 | Système de climatisation |
| 20 | WASH | 20 | Essuie-glaces et lave-glaces avant |
| 21 | S-HTR | 20 | Sièges chauffants |
| 22 | GAUGE NO.1 | 10 | Système audio ;
Dégivreurs de rétroviseurs ; Feux de recul ; Système de charge ; Feux de détresse ; Système de contrôle de traction ; Commande d’éclairage du tableau de bord ; Dégivrage du pare-brise avant. |
| 23 | FR WIP | 30 | Essuie-glaces et lave-glaces avant |
| 24 | RR WIP | 15 | Essuie-glace et lave-glace arrière |
| 25 | IGN | 10 | Injection multipoint ;
Système d’injection multipoint séquentielle ; Système de verrouillage de la direction ; Système anti-blocage ; Système de clé intelligente ; Système d’airbag SRS. |
| 26 | GAUGE NO.2 | 7,5 | Tachymètre et instruments de mesure ;
Moniteur arrière. |
| 27 | ECU-ACC | 7,5 | Rétroviseur électrique ;
Système de verrouillage de la transmission ; Système de clé intelligente. |
| 28 | ACC SOCK NO.1 | 10 | Source d’alimentation |
| 29 | ACC SOCK NO.2 | 20 | Source d’alimentation |
| 30 | RADIO NO.2 | 7,5 | Système audio ;
Horloge ; Système de divertissement des sièges arrière ; Système de charge ; Éclairage intérieur ; Éclairage personnel. |
| 31 | MIR HTR | 15 | Dégivreurs de rétroviseurs |
Toyota Highlander XU40 (2011-2013) – schéma des fusibles
Année de production : 2011, 2012, 2013.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Highlander XU40 (2011-2013) est le fusible 28 et 29 du panneau de fusibles du tableau de bord.
Compartiment moteur

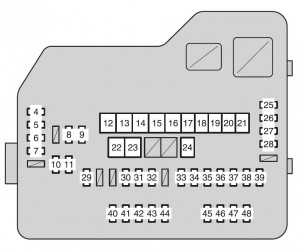

Type A (bloc de fusibles à l’arrière du couvercle)
Type A (bloc de fusibles)
| Fusible | Amp [A] | Description | |
| 1 | SPARE | 7,5 | Fusible de rechange |
| 2 | SPARE | 15 | Fusible de rechange |
| 3 | SPARE | 25 | Fusible de rechange |
| 4 | DEF RLY | 10 | Dégivreur de lunette arrière |
| 5 | MIR HTR | 20 | Dégivreurs de rétroviseurs extérieurs |
| 6 | PWR OUTLET | 20 | Prise de courant |
| 7 | DOOR NO.1 | 25 | Système de communication multiplex |
| 8 | EFI NO.2 | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
| 9 | EFI NO.3 | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
| 10 | INJ NO.1 | 15 | Système de démarrage |
| 11 | INJ NO.2 | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel. |
| 12 | HTR | 50 | Système de climatisation |
| 13 | VSC NO.1 | 50 | Système amélioré de contrôle de stabilité du véhicule |
| 14 | FAN MAIN | 50 | Ventilateur de refroidissement électrique |
| 15 | VSC NO.2 | 30 | Système amélioré de contrôle de stabilité du véhicule |
| 16 | PTC NO.1 | 50 | Système de climatisation |
| 17 | PTC NO.2 | 30 | Système de climatisation |
| 18 | PTC NO.3 | 30 | Système de climatisation |
| 19 | RR CLR | 40 | Système de climatisation |
| 20 | RR DEF | 30 | Dégivreur de lunette arrière |
| 21 | PBD | 30 | Hayon électrique |
| 22 | ALT | 140 | MIR HTR, PWR OUTLET, DOOR NO.1,
HTR, RR DEF, FAN MAIN, VSC NO.1, PTC NO.1, RR CLR, PTC NO.2, PTC NO.3, VSC NO.2, PBD |
| 23 | EPS | 80 | Direction assistée électrique |
| 24 | ST | 30 | Système de démarrage |
| 25 | CRT | 10 | Système de divertissement des sièges arrière |
| 26 | RADIO NO.1 | 158 | Système audio |
| 27 | ECU-B NO.1 | 10 | Capteur de direction ;
Indicateurs et jauges ; Horloge ; ECU principal de la carrosserie ; Télécommande sans fil ; Système de clé intelligente ; Hayon électrique ; Écran d’information ; Système de classification des passagers avant. |
| 28 | DOME | 10 | Toit ouvrant ;
Lumières personnelles ; Éclairage intérieur ; Indicateurs et jauges ; Ampoule de l’interrupteur du moteur ; Éclairage supplémentaire des portes. |
| 29 | TOWING | 30 | Éclairage de remorque |
| 30 | STR LOCK | 20 | Système de verrouillage du volant |
| 31 | EFI MAIN | 25 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; EFI n° 2, EFI n° 3. |
| 32 | HAZ | 15 | Allumer les feux de détresse |
| 33 | IG2 | 25 | INJ NO.1, INJ NO.2, IGN, GAUGE NO.2 |
| 34 | AMP | 15 | Système audio |
| 35 | RR FOG | 7,5 | Circuit manquant |
| 36 | DEICER | 15 | Dégivrage de l’essuie-glace avant |
| 37 | G / H | 10 | Toit ouvrant ;
Système de communication multiplex ; Éclairage intérieur des pieds. |
| 38 | ALT-S | 7,5 | Système de charge |
| 39 | AM2 | 7,5 | Système de communication multiplex |
| 40 | H-LP LH HI | 15 | Phare gauche (feux de route) |
| 41 | H-LP RH HI | 15 | Phare droit (feux de route) |
| 42 | H-LP LH LO | 15 | Phare gauche (feux de croisement) |
| 43 | H-LP RH LO | 15 | Phare droit (feux de croisement) |
| 44 | HORN | 10 | Klaxon |
| 45 | EFI NO.1 | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système de clé intelligente. |
| 46 | ETCS | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système de commande électronique du papillon des gaz. |
| 47 | A / F | 20 | Capteur de rapport air-carburant |
| 48 | S-HORN | 7,5 | Klaxon |
Type B (si présent)
| Fusible | Amp [A] | Description | |
| 1 | INV-W / P | 15 | Circuit manquant |
| 2 | IGCT NO.2 | 7,5 | Circuit manquant |
| 3 | A / CD | 10 | Circuit manquant |
Sous le tableau de bord
Face avant de la boîte à fusibles
Boîte à fusibles
| Fusible | Amp [A] | Description | |
| 1 | P / SEAT | 30 | Siège électrique |
| 2 | POWER | 30 | Vitres électriques |
| 3 | RR DOOR RH | 25 | Vitres électriques |
| 4 | RR DOOR LH | 25 | Vitres électriques |
| 5 | FR FOG | 15 | Feux de brouillard avant |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | A / CW / PMP | 7,5 | Circuit manquant |
| 8 | STOP | 10 | Système de contrôle de stabilité du véhicule ;
Système de communication multiplex ; Système d’injection multipoint ; Système d’injection multipoint séquentiel ; Système de verrouillage de la transmission ; Feux de stop. |
| 9 | DOOR NO.2 | 25 | Vitres électriques |
| 10 | AM1 | 7,5 | Système de démarrage |
| 11 | P / SEAT (PS) | 30 | Siège électrique |
| 12 | A / C NO. 1 | 10 | Système de climatisation |
| 13 | FUEL OPN | 7,5 | Circuit manquant |
| 14 | S/ROOF | 20 | Toit ouvrant électrique |
| 15 | TAIL | 15 | Feux de position ;
Feux arrière ; Éclairage de la plaque d’immatriculation ; Feux de brouillard avant ; Feux de remorque. |
| 16 | PANEL | 7,5 | Éclairage de la boîte à gants ;
Éclairage du tableau de bord ; Éclairage des interrupteurs. |
| 17 | ECU IG NO.1 | 10 | Système de communication multiplex ;
Toit ouvrant électrique ; Transmission automatique à commande électronique ; Hayon électrique ; Sièges chauffants ; Système d’alerte de pression des pneus ; Direction assistée électronique ; Rétroviseur intérieur anti-éblouissement ; Système de verrouillage de la transmission ; Système d’alerte de pression des pneus. |
| 18 | ECU IG NO.2 | 7,5 | Système amélioré de contrôle de stabilité du véhicule |
| 19 | A/C NO.2 | 10 | Système de climatisation |
| 20 | WASH | 20 | Essuie-glaces et lave-glaces avant |
| 21 | S-HTR | 20 | Sièges chauffants |
| 22 | GAUGE NO.1 | 10 | Système audio ;
Feux de détresse ; Système de charge ; Feux de détresse ; Système de contrôle de traction ; Dégivrage des essuie-glaces avant ; Système de climatisation ; Système de charge ; Système de surveillance de la vue arrière ; Feux de remorque ; Système d’injection multipoint ; Système d’injection multipoint séquentiel. |
| 23 | FR WIP | 30 | Essuie-glaces et lave-glaces avant |
| 24 | RR WIP | 15 | Essuie-glace et lave-glace arrière |
| 25 | IGN | 10 | Système d’injection multipoint ;
Système d’injection multipoint séquentiel ; Système de verrouillage du volant ; Système anti-blocage ; Système de clé intelligente ; Système d’airbag SRS. |
| 26 | GAUGE NO.2 | 7,5 | Indicateurs et jauges ;
Système de surveillance de la vue arrière. |
| 27 | ECU-ACC | 7,5 | Rétroviseurs extérieurs ;
Système de verrouillage de la transmission ; Système de clé intelligente ; Système de communication multiplex. |
| 28 | ACC SOCK NO.1 | 10 | Prise de courant |
| 29 | ACC SOCK NO.2 | 20 | Prise de courant |
| 30 | RADIO NO.2 | 7,5 | Système audio ;
Horloge ; Système de divertissement des sièges arrière ; Système de charge ; Éclairage intérieur ; Éclairage personnel. |
À propos de la Toyota Highlander XU40 (2007-2013)
La Toyota Highlander XU40, produite de 2007 à 2013, est un SUV populaire qui allie confort et fiabilité. Ce modèle est réputé pour son espace et sa flexibilité, ce qui en fait un véhicule idéal pour les voyages en famille. Le Highlander XU40 offre diverses options de motorisation, y compris des moteurs essence de 2.7 L et 3.5 L, qui fournissent une puissance suffisante pour une utilisation quotidienne et les longs trajets. À l’intérieur, vous trouverez des éléments et des technologies modernes qui améliorent le confort et la sécurité des passagers. Ce modèle est également équipé de systèmes de sécurité avancés, contribuant à son excellente réputation en matière de sécurité.
Schéma de la boîte à fusibles de la Toyota Highlander XU40
Cette page présente le schéma de la boîte à fusibles de la Toyota Highlander XU40, essentiel pour identifier et résoudre les problèmes du système électrique du véhicule. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite l’identification et le remplacement. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le bon fonctionnement des composants électriques, et son utilisation correcte garantit la fiabilité à long terme du véhicule.
