Toyota Picnic (2001-2009) – boîte à fusibles

Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Toyota Picnic (2001–2009), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Schéma des fusibles et relais – Toyota Picnic

Concerne les véhicules neufs des années :

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

Habitacle

Conduite à gauche

Volant à droite

1. Boîte à fusibles
2. ECU carrosserie
3. Relais point d’alimentation
4. Relais clignotant
5. Relais d’ouverture de circuit (pompe à carburant)
6. LHD : ECU TVSS
7. Radio et lecteur avec écran
8. Ordinateur à clé transpondeur
9. Relais de chauffage arrière (HI)
10. Relais de chauffage arrière
11. LHD : Amplificateur de climatisation (climatisation manuelle)
12. ECU caméra (avec système de navigation)
13. Bloc de connexion
14. Relais de feux de brouillard avant
15. Moteur et ECU ECT (A/T)
    Moteur ECU (M/T)
16. LHD : Relais de ventilateur (M2)
17. LHD : Relais de ventilateur (M1)
18. Unité de commande de climatisation (climatisation automatique)
19. Amplificateur d’antenne
    ou
    RHD (jusqu’à 10.2003) : Relais de ventilateur (M2) / Relais de ventilateur (M1) / Relais de ventilateur (HI)
20. Unité de capteur d’airbag
21. Amplificateur de clé transpondeur
22. LHD : Amplificateur de chauffage PTC (1AZ-FE)
23. LHD : Relais de ventilateur (HI)
24. RHD : Relais de feu de recul
25. RHD : ECU antivol
26. RHD : ECU de double verrouillage de porte



1. Relais de commande de toit ouvrant
2. Relais de refroidisseur arrière
3. Relais d’essuie-glace arrière (jusqu’à 10.2003)
4. Récepteur de commande sans fil de verrouillage de porte



Schéma de la boîte à fusibles dans l’habitacle

Numéro	Ampérage [A]	Description
1	10	Système d’airbag SRS, clignotants et jauges, système de démarrage, système d’injection de carburant multipoint/séquentiel, ventilateur électrique, système de climatisation, ABS, VSC, relais « FUEL HTR », relais « IG2 »
2	25	Avensis Verso, Picnic : Système de verrouillage électrique des portes
	30	Ipsum : Alimentation des sièges
3	10	Chauffage arrière
4	15	Feu de brouillard avant
5	25	Système de démarrage
6	7,5	Éclairage du tableau de bord, éclairage des instruments, transmission automatique à commande électronique, système audio, lave-phares, feu de brouillard avant, assistance au stationnement TOYOTA, horloge, système de climatisation, rappel de clé et rappel de lumière
7	10	Système d’airbag SRS
8	10	Avensis Verso, Picnic : Chauffage de siège
	10	Ipsum : Suspension à modulation électronique TOYOTA
9	15	Allume-cigare
10	10	Système de climatisation, système de charge, système d’injection de carburant multipoint/séquentiel, ABS, VSC, rappel de clé et rappel de lumière, avertissement de ceinture, assistance au stationnement TOYOTA, tableau de bord, dégivreur de lunette arrière
11	10	Rétroviseurs extérieurs chauffants
12	7,5	Système de verrouillage des portes, ventilateurs de refroidissement électriques, lève-vitres électriques, système audio, feu de brouillard, éclairage intérieur, feux arrière, feux de stationnement, phare

13	30	Commande de vitres, système de toit coulissant
14	10	Feux arrière, feux de stationnement, éclairage de plaque d’immatriculation, lumière du coffre, feu de brouillard avant, feu de brouillard arrière, tableau de bord ;
15	15	Alimentation moulée avec précision
16	30	Commande de vitres, système de toit coulissant
17	25	Système de verrouillage des portes alimenté
18	25	Essuie-glace et pulvérisateur avant, essuie-glace et pulvérisateur arrière, lave-phares
19	7,5	Ventilateurs de refroidissement électriques, système d’injection de carburant multipoint/séquentiel, ABS, VSC, système audio, suspension à modulation électronique TOYOTA, rétroviseurs électriques, système de commande automatique de l’éclairage
20	20	Chauffage de lunette arrière
21	7,5	Système de charge, tableau de bord, feu de recul, clignotants et feu d’avertissement, système d’injection de carburant multipoint/séquentiel, ABS, système de verrouillage des portes, commande de vitres, rappel de clé et rappel de lumière, avertissement de ceinture, système de toit coulissant, système audio, horloge, phare, système de commande automatique de l’éclairage, feu de brouillard, feux arrière, feux de stationnement, éclairage intérieur, assistance au stationnement TOYOTA, système de climatisation, chauffage de lunette arrière
22	15	Feu stop, système de commande de verrouillage de transmission, ABS, feu stop élevé, système d’injection de carburant multipoint/séquentiel, suspension à modulation électronique TOYOTA
Relais
R1	Point court (à partir de 10.2003 : Avensis Verso, Picnic)
R2	Chauffage (HTR)
R3	Chauffage de lunette arrière (RR DEF)
R4	Allumage (IG1)
R5	Feu arrière (OGON)

Compartiment moteur

1. Boîte à fusibles
2. Relais de commande de nettoyage des phares
3. Unité de commande de contrôle de patinage avec actionneur
4. Boîte à fusibles de relais ABS
5. 1CD-FTV : Relais de bougies de préchauffage
6. Boîte à fusibles de relais

Schéma de la boîte à fusibles dans le compartiment moteur

Numéro	Ampérage [A]	Description
1	30	Fusibles « ECU-B », « DOME », « RAD №1 »
2	15	Essence : ventilateurs de refroidissement électriques, système d’injection de carburant multipoint/séquentiel, système de climatisation
	30	Diesel : réchauffeur de carburant
3	10	Klaxon
4	10	Clignotants et témoin lumineux
5	15	Système d’injection de carburant multipoint/séquentiel, système de climatisation, ventilateurs de refroidissement électriques
6	10	Avensis Verso, Picnic (jusqu’à 10.2003) : Système de commande électronique du papillon des gaz
		Ipsum (à partir de 10.2003) : Système de commande électronique du papillon des gaz
	15	Avensis Verso, Picnic (à partir de 10.2003) : Capteur de rapport air/carburant
7	7,5	Système de diagnostic embarqué
8	7,5	Avensis Verso, Picnic : Système de charge
	15	Ipsum (à partir de 10.2003) : Dégivrage d’essuie-glace avant
9	50	Relais « HEAD » (fusibles « HEAD LH LWR », « HEAD RH LWR », « HEAD LH UPR », « HEAD RH UPR »)
10	30	Allumage
11	30	Système de climatisation arrière
12	30	Avensis Verso, Picnic : Lave-phares
	15	Ipsum : Moulage d’alimentation
13	7,5	Feu de brouillard arrière
14	40	Avensis Verso, Picnic :
		sauf VSC (jusqu’à 10.2003) : ABS
		à partir de 10.2003 : ABS, VSC
		Ipsum : ABS, VSC
	50	Avensis Verso, Picnic :
		VSC (jusqu’à 10.2003) : ABS, VSC
15	30	Avensis Verso, Picnic (jusqu’à 10.2003) : ABS, VSC
		Ipsum :
		sauf VSC (à partir de 10.2003) : ABS

40	Avensis Verso, Picnic (à partir de 10.2003) : ABS, VSC
	Ipsum :
	jusqu’à 10.2003 : ABS
	ou
	VSC : ABS, VSC
16	30	Essence : Ventilateurs de refroidissement électriques
	40	Diesel : Ventilateurs de refroidissement électriques
17	30	Essence : Ventilateurs de refroidissement électriques
	40	Diesel : Ventilateurs de refroidissement électriques
18	50	Système de climatisation/chauffage
19	140	Relais « RR DEF » (fusibles « RR DEF », « MIR HTR ») relais « TAIL » (fusibles « TAIL », « PANEL »), relais « IG1 » (« ECU-IG », « GAUGE », « HTR »,  » SEAT HTR », « SRS-IG », « WIPER » fusibles), « PWR », « RR HTR », « DOOR », « DOOR NR2 », « FR FOG », « PWR OUTLET », « STOP », fusibles « AM1 »
20	15	Phare droit (feux de croisement), tableau de bord
21	15	Phare gauche (feu de croisement)
22	15	Phare gauche (feu de route), réglage de la hauteur des phares avant
23	15	Phare droit (feu de route)
24	15	Système audio
25	7,5	Système de charge, système d’injection de carburant multipoint/séquentiel, ABS, suspension à commande électronique TOYOTA, système de verrouillage électrique des portes, lève-vitres électriques, rappel de clé et rappel de lumière, avertissement de ceinture, système audio, horloge, tableau de bord, phare, système de commande automatique de l’éclairage, feux de brouillard, feux arrière, feux de stationnement, éclairage intérieur, assistance au stationnement TOYOTA, système de climatisation, chauffage de lunette arrière
26	10	Éclairage intérieur, éclairage personnel, éclairage des pieds, éclairage des portes, éclairage du coffre, éclairage vide
Relais
R1	Phare (HEAD)
R2	Avensis Verso, Picnic : (DIMMER)
	Ipsum (à partir de 10.2003) : FR DEF
R3	Essence : Allumage (IG2)
	Diesel : Chauffage de carburant (FUEL HTR)
R4	Klaxon
R5	Ventilateur de refroidissement électrique (FAN №2)
R6	Ventilateur de refroidissement électrique (FAN №1)
R7	Ventilateur de refroidissement électrique (FAN №3)
R8	Unité de commande moteur (EFI)

Numéro	Ampérage [A]	Description
1	7,5	Système de démarrage, système d’injection de carburant multipoint/séquentiel ;
2	–	–
Relais
R1	Démarrage (ST)
R2	1CD-FTV : Unité de commande moteur (EDU)
	1AZ-FE (à partir de 10.2003) : Capteur de rapport air/carburant (A/F)
R3	Embrayage de compresseur de climatisation (MG/C)

Boîte à fusibles de relais

Numéro	Fusible	Ampérage [A]	Description
1	HTR SUB 3	50	Chauffage électrique
2	HTR SUB 1	50	Chauffage électrique
3	HTR SUB 2	50	Chauffage électrique
Relais
R1	Chauffage électrique (HTR SUB 1)
R2	Chauffage électrique (HTR SUB 2)
R3	Chauffage électrique (HTR SUB 3)

Boîte à fusibles de relais ABS

Numéro	Fusible	Ampérage [A]	Description
1	–	–	–
Relais
R1	–
R2	DÉCONNEXION ABS
R3	ABS MTR

À propos de la Toyota Picnic (2001-2009)

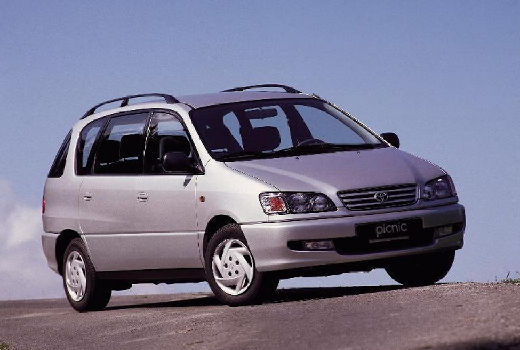

La Toyota Picnic, produite de 2001 à 2009, est un monospace (véhicule multi-usage) pratique qui offre un espace confortable et spacieux pour les familles. Ce modèle est réputé pour sa fiabilité et sa polyvalence, ce qui le rend idéal pour les longs trajets comme pour une utilisation quotidienne. La Toyota Picnic était disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offraient des performances équilibrées et une consommation de carburant efficace. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la fonctionnalité, offrant un grand espace de rangement et une flexibilité des sièges.

Schéma de la boîte à fusibles Toyota Picnic

Cette page présente le schéma de la boîte à fusibles pour le modèle Toyota Picnic, essentiel pour l’identification et la résolution des problèmes liés aux composants électriques du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord et dans le compartiment moteur. Les schémas indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite l’orientation lors du remplacement des fusibles. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour maintenir le bon fonctionnement des systèmes électriques de votre véhicule.
