Toyota Land Cruiser 200 (2007-2017) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Toyota Land Cruiser 200 (2007–2017), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Toyota Land Cruiser 200 (2007-2017) – schéma des fusibles
Année de production : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Le fusible de l’allume-cigare (prise de courant) de la Toyota Land Cruiser 200 (2007-2017) est le fusible 1 du schéma des fusibles du tableau de bord (côté conducteur).

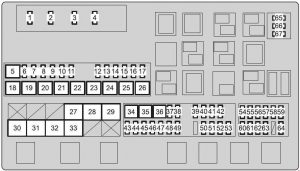

Boîte à fusibles du compartiment moteur (jusqu’à 2013)
| Numéro |
Fusible |
Amp [A] |
Description |
| 1 | A / F | 15 | Chauffage de la climatisation |
| 2 | HORN | 10 | Klaxon |
| 3 | EFI MAIN | 25 | Chauffage EFI ;
A / F. |
| 4 | IG2 MAIN | 30 | Injecteur ;
Allumage ; Odomètre. |
| 5 | RR A / C | 50 | Régulateur de ventilateur |
| 6 | SEAT-A / C LH | 25 | Chauffages de sièges et ventilateurs |
| 7 | RR S / HTR | 20 | Chauffage des sièges arrière |
| 8 | DEICER | 20 | Dégivrage de l’essuie-glace avant |
| 9 | CDS FAN | 25 | Ventilateur de condenseur |
| 10 | TOW TAIL | 30 | Système de feux arrière pour remorquage |
| 11 | RR P / SEAT | 30 | Circuit manquant |
| 12 | ALT-CDS | 10 | Condenseur d’alternateur |
| 13 | FR FOG | 7.5 | Phares antibrouillard avant |
| 14 | SECURITY | 5 | Klaxon de sécurité |
| 15 | SEAT-A / C RH | 25 | Chauffages de sièges et ventilateurs |
| 16 | STOP | 15 | Feux stop ;
Feu stop monté en hauteur ; Régulateur de frein ; Convertisseur de remorquage ; ABS ; VSC ; Unité de commande principale de la carrosserie ; EFI ; Remorque. |
| 17 | TOW BRK | 30 | Régulateur de frein |
| 18 | RR AUTO A / C | 50 | Système de climatisation arrière |
| 19 | PTC-1 | 50 | Chauffage PTC |
| 20 | PTC-2 | 50 | Chauffage PTC |
| 21 | PTC-3 | 50 | Chauffage PTC |
| 22 | RH-J / B | 50 | RH-J / B |
| 23 | SUB BATT | 40 | Remorquage |
| 24 | VGRS | 40 | ECU VGRS |
| 25 | H-LP CLN | 30 | Nettoyage des phares |
| 26 | DEFOG | 30 | Dégivrage de la lunette arrière |
| 27 | HTR | 50 | Climatisation avant |
| 28 | PBD | 30 | Circuit manquant |
| 29 | LH-J / B | 150 | LH-J / B |
| 30 | ALT | 180 | Alternateur |
| 31 | A / PUMP N0.1 | 50 | Vers DRIVER |
| 32 | A / PUMP N0.2 | 50 | Vers DRIVER 2 |
| 33 | MAIN | 40 | Phare ;
Système de feux de jour ; HEAD LL, HEAD RL, HEAD LH, HEAD RH. |
| 34 | ABS1 | 50 | ABS |
| 35 | ABS2 | 30 | ABS |
| 36 | ST | 30 | Système de démarrage |
| 37 | IMB | 7.5 | Code d’identification de la boîte à fusibles ;
Système de clé intelligente ; GBS. |
| 38 | AM2 | 5 | Unité de commande principale (ECU) |
| 39 | D0ME2 | 7.5 | Éclairage vide ;
Module supérieur ; Éclairage intérieur arrière. |
| 40 | ECU-B2 | 5 | Système de mémoire de position du conducteur |
| 41 | AMP 2 | 30 | Système audio |
| 42 | RSE | 7.5 | Divertissement aux sièges arrière |
| 43 | TOWING | 30 | Remorquage |
| 44 | DOOR NO.2 | 25 | Unité de commande principale (ECU) |
| 45 | STR LOCK | 20 | Système de verrouillage de la direction |
| 46 | TURN-HAZ | 15 | Odomètre ;
Clignotants avant ; Clignotants arrière ; Convertisseur de remorquage. |
| 47 | EFI MAIN2 | 20 | Pompe à carburant |
| 48 | ETCS | 10 | EFI |
| 49 | ALT-S | 5 | IC-ALT |
| 50 | AMP 1 | 30 | Système audio |
| 51 | RAD N0.1 | 10 | Système de navigation ;
Système audio. |
| 52 | ECU-B1 | 5 | Système de clé intelligente ;
Module supérieur ; Contrôle d’inclinaison et télescopique ; Odomètre ; Refroidisseur ; ECU de passerelle ; Capteur de direction. |
| 53 | DOME1 | 5 10 1) |
Système d’entrée éclairée ;
Horloge. |
| 54 | HEAD LH | 15 | Feux de route (gauche) |
| 55 | HEAD LL | 15 | Feux de croisement (gauche) |
| 56 | INJ | 10 | Injecteur, système d’allumage |
| 57 | MET | 5A | Odomètre |
| 58 | IGN | 10 | Circuit ouvert ;
Système d’airbag SRS ; ECU de passerelle ; Système de détection des passagers ; Système de clé intelligente ; ABS ; VSC ; Système de verrouillage de la direction ; GBS. |
| 59 | DRL | 5 | Feux de jour |
| 60 | HEAD RH | 15 | Feux de route (droite) |
| 61 | HEAD RL | 15 | Feux de croisement (droite) |
| 62 | EFI N0.2 | 7.5 | Système d’injection d’air ;
Débitmètre d’air ; EVP VSV ; 02 SSR ; KEY OFF PMP ; AI DRIVER ; AI EX VSV ; ACIS VSV. |
| 63 | RR A / C N0.2 | 7.5 | Circuit manquant |
| 64 | DEF N0.2 | 5 | Dégivrage du rétroviseur extérieur |
| 65 | SPARE | 5 | Fusible de rechange |
| 66 | SPARE | 15 | Fusible de rechange |
| 67 | SPARE | 30 | Fusible de rechange |
| 1) À partir de 2013 | |||

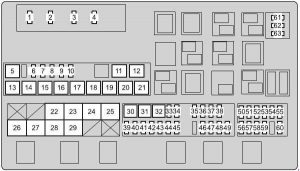

Boîte à fusibles du compartiment moteur (à partir de 2014)
| N° |
Fusible |
Amp [A] |
Description |
| 1 | A / F | 15 | Chauffage de la climatisation |
| 2 | HORN | 10 | Klaxon |
| 3 | EFI MAIN | 25 | EFI ;
Chauffage A / F ; Pompe à carburant. |
| 4 | IG2 MAIN | 30 | INJ, IGN, MET |
| 5 | RR A / C | 50 | Contrôleur de ventilateur |
| 6 | CDS FAN | 25 | Ventilateur de condenseur |
| 7 | RR S / HTR | 20 | Chauffage des sièges arrière |
| 8 | FR FOG | 7.5 | Phares antibrouillard avant |
| 9 | STOP | 15 | Feux de freinage ;
Feu de freinage monté en hauteur ; Contrôleur de frein ; ABS ; VSC ; ECU principal de la carrosserie ; EFI ; Remorque. |
| 10 | SEAT-A / C LH | 25 | Chauffages de sièges et ventilateurs |
| 11 | HWD4 | 30 | Circuit manquant |
| 12 | HWD3 | 30 | Circuit manquant |
| 13 | AHC | 50 | Circuit manquant |
| 14 | PTC-1 | 50 | Chauffage PTC |
| 15 | PTC-2 | 50 | Chauffage PTC |
| 16 | PTC-3 | 50 | Chauffage PTC |
| 17 | RH-J / B | 50 | RH-J / B |
| 18 | SUB BATT | 40 | Remorquage |
| 19 | VGRS | 40 | ECU VGRS |
| 20 | H-LP CLN | 30 | Nettoyage des phares |
| 21 | DEFOG | 30 | Dégivrage de la lunette arrière |
| 22 | SUB-R / B | 100 | SUB-R / B |
| 23 | HTR | 50 | Climatisation avant |
| 24 | PBD | 30 | Circuit manquant |
| 25 | LH-J / B | 150 | LH-J / B |
| 26 | ALT | 180 | Alternateur |
| 27 | A / PUMP N0.1 | 50 | Al DRIVER |
| 28 | A / PUMP N0.2 | 50 | Al DRIVER 2 |
| 29 | MAIN | 40 | Phare ;
Système de feux de jour ; HEAD LL, HEAD RL, HEAD LH, HEAD RH. |
| 30 | ABS1 | 50 | ABS |
| 31 | ABS2 | 30 | ABS |
| 32 | ST | 30 | Système de démarrage |
| 33 | IMB | 7.5 | Code d’identification de la boîte à fusibles ;
Système de clé intelligente ; GBS. |
| 34 | AM2 | 5 | Unité de commande principale (ECU) |
| 35 | DOME2 | 7.5 | Éclairage de l’habitacle ;
Module supérieur ; Éclairage intérieur arrière. |
| 36 | ECU-B2 | 5 | Système de mémoire de position du conducteur |
| 37 | AMP 2 | 30 | Système audio |
| 38 | RSE | 7.5 | Divertissement aux sièges arrière |
| 39 | TOWING | 30 | Remorquage |
| 40 | DOOR NO.2 | 25 | Unité de commande principale (ECU) |
| 41 | STR LOCK | 20 | Système de verrouillage de la direction |
| 42 | TURN-HAZ | 15 | Odomètre, clignotants avant ;
Clignotants latéraux ; Clignotants arrière, remorque. |
| 43 | EFI MAIN2 | 20 | Pompe à carburant |
| 44 | ETCS | 10 | EFI |
| 45 | ALT-S | 5 | IC-ALT |
| 46 | AMP 1 | 30 | Système audio |
| 47 | RAD N0.1 | 10 | Système de navigation ;
Système audio ; Système d’aide au stationnement. |
| 48 | ECU-B1 | 5 | Système de clé intelligente ;
Module supérieur ; Contrôle d’inclinaison et télescopique ; Odomètre ; Refroidisseur ; ECU de passerelle ; Capteur de direction. |
| 49 | DOME1 | 10 | Système d’entrée éclairée ;
Horloge. |
| 50 | HEAD LH | 15 | Phares principaux (gauche) |
| 51 | HEAD LL | 15 | Feux de brouillard (gauche) |
| 52 | INJ | 10 | Injecteur, système d’allumage |
| 53 | MET | 5 | Odomètre |
| 54 | IGN | 10 | Circuit ouvert ;
Système d’airbag SRS ; ECU de passerelle ; Système de clé intelligente ; ABS ; VSC ; Système de verrouillage de la direction ; GBS. |
| 55 | DRL | 5 | Feux de jour |
| 56 | HEAD RH | 15 | Phares principaux (droite) |
| 57 | HEAD RL | 15 | Feux de brouillard (droite) |
| 58 | EFI N0.2 | 7.5 | Système d’injection d’air ;
Débitmètre d’air. |
| 59 | RR A/C NO.2 | 7.5 | Circulation manquante |
| 60 | DEF NO.2 | 5 | Dégivrage du rétroviseur extérieur |
| 61 | SPARE | 5 | Fusible de rechange |
| 62 | SPARE | 15 | Fusible de rechange |
| 63 | SPARE | 30 | Fusible de rechange |

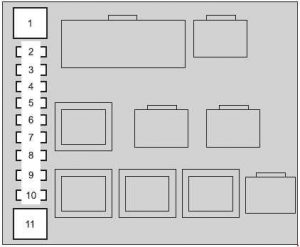

Boîte à fusibles du compartiment moteur (boîte à fusibles côté droit ; à partir de 2014)
| N° |
Fusible |
Amp [A] |
Description |
| 1 | HWD1 | 30 | Circuit manquant |
| 2 | TOW BRK | 30 | Contrôleur de frein |
| 3 | RR P / SEAT | 30 | Circuit manquant |
| 4 | PWR HTR | 7.5 | Circuit manquant |
| 5 | DEICER | 20 | Dégivrage de l’essuie-glace avant |
| 6 | ALT-CDS | 10 | ALT-CDS |
| 7 | SECURITY | 5 | SÉCURITÉ |
| 8 | FOTEL A / C RH | 25 | Chauffage des sièges et ventilateurs |
| 9 | Al PMP HTR | 10 | Chauffage de la pompe Al |
| 10 | TOW TAIL | 30 | Système de feux arrière pour remorquage |
| 11 | HWD2 | 30 | Circuit manquant |

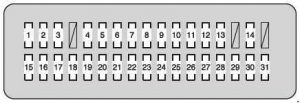

Affectation des fusibles dans la boîte à fusibles, tableau de bord côté conducteur
| N° |
Fusible |
Amp [A] |
Description |
| 1 | CIG | 15 | Allume-cigare |
| 2 | BK / UP LP | 10 | Feux de recul ;
Remorque. |
| 3 | ACC | 7.5 | Système audio ;
Groupe d’affichage multifonction ; ECU de passerelle ; ECU du corps principal ; ECU du rétroviseur ; Divertissement aux sièges arrière ; Système de clé intelligente ; Horloge. |
| 4 | PANEL | 10 | Quad ;
Cendrier ; Allume-cigare ; Régulateur de frein ; Réfrigérateur ; Régulateur de vitesse ; Blocage de différentiel central ; Groupe d’affichage ; Chauffage de siège ; Système de climatisation ; Éclairage de la boîte à gants ; Feux de détresse ; Système audio ; Interrupteur de nettoyage des phares ; Inverseur ; Système de mémoire de position de la direction ; Interrupteurs des rétroviseurs extérieurs ; Module supérieur ; Capteur d’inclinaison de l’airbag ; Interrupteur d’airbag ; Interrupteur du levier de vitesses ; Interrupteurs du volant ; Interrupteur VSC OFF ; Interrupteur de console. |
| 5 | ECU-IG N0.2 | 10 | Système de climatisation ;
Chauffage ; Module supérieur ; ABS ; VSC ; Capteur de direction ; Capteur d’inclinaison directionnelle et capteur G ; Unité de commande principale (ECU) ; Feux stop ; Toit ouvrant ; Horloge ; ECU du rétroviseur. |
| 6 | WINCH | 5 | Circuit manquant |
| 7 | A / C IG | 10 | Condenseur ;
Ventilateur de condenseur ; Compresseur de condenseur ; Dégivrage de la lunette arrière et du rétroviseur extérieur ; Système de climatisation. |
| 8 | TAIL | 15 | Feux arrière ;
Feux de plaque d’immatriculation ; Phares antibrouillard avant ; Feux de position latéraux avant ; Feux de position latéraux arrière ; Feux de stationnement. |
| 9 | WIPER | 30 | Essuie-glace avant |
| 10 | WSH | 20 | Système de pulvérisation du pare-brise |
| 11 | RR WIPER | 15 | Essuie-glace et système de pulvérisation de la lunette arrière |
| 12 | 4WD | 20 | 4WD |
| 13 | LH-IG | 5 | Alternateur ;
Chauffage de siège ; Dégivrage de l’essuie-glace avant ; Ceinture de sécurité avant ; Feux de détresse ; Inverseur ; Interrupteur du levier de vitesses. |
| 14 | ECU-IG N0.1 | 5 | ABS ;
VSC ; Système de direction inclinable et télescopique ; ECU de passerelle ; Système de verrouillage de la transmission ; Régulateur de vitesse ; Ceinture de sécurité pré-collision ; Nettoyage des phares ; Groupe d’affichage multifonction ; Système de mémoire de position de la direction ; Système d’assistance au verrouillage des portes. |
| 15 | S/ROOF | 25 | Toit ouvrant |
| 16 | PORTE ARRIÈRE DROITE | 20 | Vitres électriques |
| 17 | MIR | 15 | ECU du rétroviseur ;
Dégivrage du rétroviseur extérieur. |
| 18 | PORTE ARRIÈRE GAUCHE | 20 | Vitres électriques |
| 19 | PORTE AVANT GAUCHE | 20 | Vitres électriques |
| 20 | PORTE AVANT DROITE | 20 | Vitres électriques |
| 21 | BROUILLARD ARRIÈRE | 7.5 | Circuit manquant |
| 22 | A / C | 7.5 | Système de climatisation |
| 23 | AM1 | 5 | Circuit manquant |
| 24 | Tl & TE | 15 | Commande d’inclinaison et télescopique |
| 25 | SIÈGE PASSAGER AVANT DROIT | 30 | Siège électrique |
| 26 | PRISE DE COURANT | 15 | Prise de courant |
| 27 | OBD | 7.5 | Diagnostic embarqué |
| 28 | PSB | 30 | Ceinture de sécurité pré-collision |
| 29 | PORTE N°1 | 25 | Unité de commande principale (ECU) |
| 30 | SIÈGE PASSAGER AVANT GAUCHE | 30 | Siège électrique |
| 31 | INVERSEUR | 15 | Inverseur |
Affectation des fusibles dans la boîte à fusibles, tableau de bord côté passager
| N° |
Fusible |
Amp [A] |
Description |
| 1 | RSFLH | 30 | Circuit manquant |
| 2 | B / DR CLSR RH | 30 | Circuit manquant |
| 3 | B / DR CLSR LH | 30 | Circuit manquant |
| 4 | RSF RH | 30 | Circuit manquant |
| 5 | DOOR DL | 15 | Circuit manquant |
| 6 | AHC-B | 20 | Circuit manquant |
| 7 | TEL | 5 | Multimédia |
| 8 | TOW BK / UP | 7.5 | Remorquage |
| 9 | AHC-B N0.2 | 10 | Circuit manquant |
| 10 | ECU-IG N0.4 | 5 | Système d’alerte de pression des pneus |
| 11 | SEAT-A/C FAN | 10 | Ventilateurs |
| 12 | SEAT-HTR | 20 | Chauffage de siège |
| 13 | AFS | 5 | Circuit manquant |
| 14 | ECU-IG N0.3 | 5 | Système de régulateur de vitesse |
| 15 | STRG HTR | 10 | Système de chauffage du volant |
| 16 | TV | 10 | Groupe d’affichage multiple |
À propos de la Toyota Land Cruiser 200 (2007-2017)
La Toyota Land Cruiser 200, produite de 2007 à 2017, est réputée pour sa robustesse et sa fiabilité, ce qui la rend idéale pour les terrains difficiles et les longs trajets. Ce modèle offre diverses motorisations, y compris des moteurs essence et diesel puissants, assurant des performances et une efficacité suffisantes. L’intérieur du véhicule est spacieux et confortable, avec des technologies modernes et des éléments de luxe qui augmentent le confort de voyage. Le Land Cruiser 200 est équipé de systèmes avancés de transmission intégrale, garantissant une excellente traction et stabilité sur diverses surfaces.
Schéma de la boîte à fusibles de la Toyota Land Cruiser 200
Cette page présente le schéma de la boîte à fusibles de la Toyota Land Cruiser 200, essentiel pour l’identification et le remplacement des fusibles. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement près du tableau de bord. Les schémas sur cette page indiquent les numéros de fusibles, leur ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement du même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le bon fonctionnement des équipements électriques du véhicule.
