Toyota 4Runner (1996-2003) – boîte à fusibles
Toyota 4Runner (1996-1997) – schéma de la boîte à fusibles
Année de fabrication : 1996, 1997.
Le fusible de l’allume-cigare (prise de courant) de la Toyota 4Runner (1996-1997) est le fusible 18 dans la boîte à fusibles.

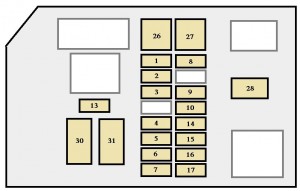

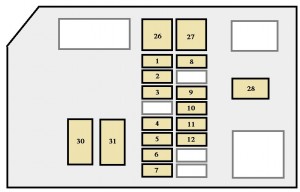

Compartiment moteur
Compartiment moteur

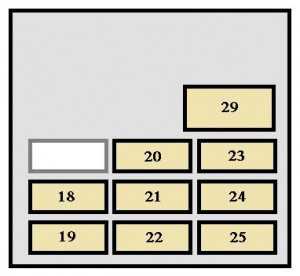

Tableau de bord
Fusible (type A)
| Numéro | Amp [A] | Description | |
| 1 | DEFOG | 15 | Dégivreur de lunette arrière |
| 2 | STOP | 10 | Feux stop ;
Feu stop surélevé. |
| 3 | ALT-S | 7,5 | Système de charge |
| 4 | OBD | 7,5 | Système de diagnostic embarqué |
| 5 | EFI | 15 | Injection de carburant multipoint ;
Injection de carburant multipoint séquentielle. |
| 6 | HORN | 15 | Klaxon |
| 7 | DOME | 15 | Éclairage intérieur ;
Éclairage personnel ; Éclairage du compartiment à bagages. |
| 8 | TAIL | 10 | Feux arrière ;
Feux de position ; Éclairage de la plaque d’immatriculation. |
| 9 | AC | 10 | Système de commande de climatisation |
| 10 | RR HTR | 10 | Système de commande de climatisation arrière |
| 11 | HEAD (RH) | 10 | Phare droit |
| 12 | HEAD (LH) | 10 | Phare gauche |
| 13 | DRL | 7,5 | Système de feux de jour |
| 14 | HEAD (HI RH) | 10 | Phare droit (feux de route) |
| 15 | HEAD (HI LH) | 10 | Phare gauche (feux de route) |
| 16 | HEAD (LO RH) | 10 | Phare droit (feux de croisement) |
| 17 | HEAD (LO LH) | 10 | Phare gauche (feux de croisement) |
| 18 | ACC | 15 | Système audio de la voiture ;
Antenne électrique ; Horloge ; Commande de rétroviseur. |
| 19 | ECU-B | 7,5 | Témoin d’airbag SRS |
| 20 | 4WD | 20 | Système de contrôle ADD ;
Système de contrôle de traction 4×4 ; Système de verrouillage du différentiel arrière. |
| 21 | TURN | 10 | Clignotants ;
Feux de détresse, |
| 22 | GAUGE | 10 | Compte-tours et instruments ;
Dégivreur de lunette arrière ; Système de feux de jour ; Système de climatisation ; Toit ouvrant électrique. |
| 23 | ECU-IG | 10 | Régulateur de vitesse ;
Système de freinage antiblocage ; Transmission automatique à commande électronique ; Antenne électrique. |
| 24 | WIPER | 20 | Essuie-glaces et lave-glaces de pare-brise ;
Essuie-glace de lunette arrière. |
| 25 | IGN | 7,5 | Système d’airbag SRS ;
Injection de carburant multipoint ; Injection de carburant multipoint séquentielle ; Témoin de décharge. |
Fusibles (type B)
| N° | Amp [A] | Description | |
| 26 | HEATER | 50 | Climatisation ;
Fusible « AC ». |
| 27 | AM1 | 40 | Système de démarrage |
| 28 | AM2 | 30 | Système de démarrage ;
Fusible « IGN », |
| 29 | POWER | 30 | Vitres électriques ;
Lunette arrière électrique ; Toit ouvrant électrique |
Fusibles (type C)
| Numéro | Amp [A] | Description | |
| 30 | ABS | 60 | Système de freinage antiblocage |
| 31 | ALT | 100 | Système de charge |
Toyota 4Runner (1998) – schéma des fusibles
Année de fabrication : 1998.
Le fusible de l’allume-cigare (prise de courant) de la Toyota 4Runner (1998) est le fusible 1 dans la boîte à fusibles (type A).

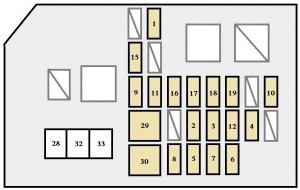

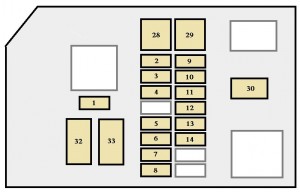

Compartiment moteur
Compartiment moteur

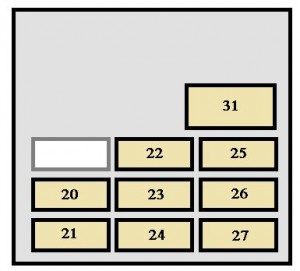

Tableau de bord
Fusible (type A)
| Numéro | Amp [A] | Description | |
| 1 | PWR OUTLET | 15 | Prise de courant |
| 2 | DEFOG | 15 | Dégivreur de lunette arrière |
| 3 | STOP | 10 | Feux de freinage ;
Feu de freinage surélevé, |
| 4 | ALT-S | 7,5 | Système de charge |
| 5 | OBD | 7,5 | Système de diagnostic embarqué |
| 6 | EFI | 15 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentielle. |
| 7 | HORN | 15 | Klaxon |
| 8 | DOME | 15 | Éclairage intérieur ;
Éclairage personnel ; Éclairage du compartiment à bagages ; Horloge ; Système audio de la voiture. |
| 9 | TAIL | 10 | Feux arrière ;
Feux de stationnement ; Feux de plaque d’immatriculation. |
| 10 | STA | 7,5 | Système de démarrage |
| 11 | AC | 10 | Système de commande de climatisation |
| 12 | RR HTR | 10 | Système de commande de climatisation arrière |
| 13 | HEAD (RH) | 10 | Phare droit |
| 14 | HEAD (LH) | 10 | Phare gauche |
| 15 | DRL | 7,5 | Système de feux de jour |
| 16 | HEAD (LO RH) | 10 | Phare droit (feux de croisement) |
| 17 | HEAD (LO LH) | 10 | Phare gauche (feux de croisement) |
| 18 | HEAD (HI RH) | 10 | Phare droit (feux de route) |
| 19 | HEAD (HI LH) | 10 | Phare gauche (feux de route) |
| 20 | ACC | 15 | Système audio de la voiture ;
Antenne électrique ; Horloge ; Commande de rétroviseur. |
| 21 | ECU-B | 7,5 | Témoin d’airbag SRS |
| 22 | 4WD | 20 | Système de contrôle ADD ;
Système de contrôle de traction 4×4 ; Système de verrouillage du différentiel arrière. |
| 23 | TURN | 10 | Clignotants ;
Feux de détresse. |
| 24 | GAUGE | 10 | Compte-tours et instruments ;
Dégivreur de lunette arrière ; Système de feux de jour ; Système de climatisation ; Toit ouvrant électrique. |
| 25 | ECU-IG | 10 | Régulateur de vitesse ;
Système antiblocage ; Transmission automatique à commande électronique ; Antenne électrique. |
| 26 | WIPER | 20 | Essuie-glaces et lave-glaces de pare-brise ;
Essuie-glace de lunette arrière. |
| 27 | IGN | 7,5 | Système d’airbag SRS ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentielle ; Témoin de décharge. |
Fusibles (type B)
| N° | Amp [A] | Description | |
| 28 | HEATER | 50 | Climatisation, fusible « AC » |
| 29 | AM1 | 40 | Système de démarrage |
| 30 | AM2 | 30 | Système de démarrage ;
Fusible « IGN ». |
| 31 | POWER | 30 | Vitres électriques ;
Lunette arrière électrique ; Toit ouvrant électrique. |
Toyota 4Runner (1999-2000) – schéma de la boîte à fusibles
Année de fabrication : 1999, 2000.
Le fusible de l’allume-cigare (prise de courant) de la Toyota 4Runner (1999-2000) est le fusible 24 dans la boîte à fusibles du tableau de bord.

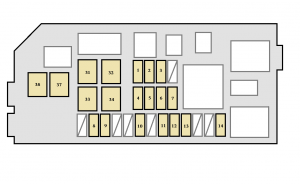

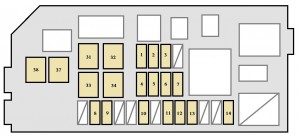

Compartiment moteur
Compartiment moteur

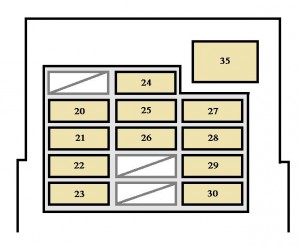

Tableau de bord
Fusible (type A)
| N° | Amp [A] | Description | |
| 1 | ALT-S | 7,5 | Système de charge |
| 2 | PWR OUTLET | 15 | Prises de courant |
| 3 | RR HTR | 10 | Système de climatisation arrière |
| 4 | MPX- B | 15 | Vitres électriques arrière ;
Verrouillage des portes arrière ; Essuie-glace de lunette arrière ; Avertissement de porte ouverte (portes arrière) ; Système de commande de verrouillage électrique des portes ; Dégivreur de lunette arrière ; Klaxon ; Système antivol. |
| 5 | DOME | 15 | Éclairage intérieur ;
Éclairage personnel ; Éclairage du compartiment à bagages ; Horloge ; Système audio de la voiture ; Compte-tours et indicateurs ; Éclairage de l’interrupteur d’allumage ; Éclairage du miroir de courtoisie ; Feux de jour. |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | EFI | 20 | Injection multipoint ;
Injection multipoint séquentielle. |
| 8 | HEAD (RH) | 10 | Phare droit ;
Indicateurs et jauges, |
| 9 | HEAD (LH) | 10 | Phare gauche |
| 10 | TAIL | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Éclairage du tableau de bord. |
| 11 | AC | 10 | Commande du système de climatisation |
| 12 | MIR HTR | 10 | Chauffage du rétroviseur extérieur |
| 13 | DEFOG | 15 | Dégivreur de lunette arrière |
| 14 | FOG | Feux de brouillard avant | |
| 15 | DRL | 7,5 | Système de feux de jour |
| 16 | HEAD (HI RH) | 10 | Phare droit (feux de route) ;
Clignotants et jauges. |
| 17 | HEAD (HI LH) | 10 | Phare gauche (feux de route) |
| 18 | HEAD (LO RH) | 10 | Phare droit (feux de croisement) |
| 19 | HEAD (LO LH) | 10 | Phare gauche (feux de croisement) |
| 20 | ECU-IG | 10 | Système de régulateur de vitesse ;
Système antiblocage ; Transmission automatique à commande électronique ; Antenne électrique ; Vitres électriques ; Toit ouvrant électrique ; Lunette arrière électrique ; Dégivreur de lunette arrière ; Essuie-glace de lunette arrière. |
| 21 | TURN | 10 | Clignotants ;
Feux de détresse. |
| 22 | WIPER | 20 | Essuie-glaces et lave-glaces de pare-brise ;
Système de commande de verrouillage électrique des portes ; Dégivreur de lunette arrière ; Klaxon ; Système antivol. |
| 23 | 4WD | 20 | Système de commande ADD ;
Système de traction intégrale ; Système de verrouillage du différentiel arrière. |
| 24 | ACC | 15 | Système audio du véhicule ;
Antenne électrique ; Horloge ; Commande de rétroviseur ; Allume-cigare ; Système d’airbag SRS ; Prétensionneurs de ceinture de sécurité ; Transmission automatique à commande électronique ; Prises de courant ; Système antivol. |
| 25 | GAUGE | 10 | Clignotants et jauges ;
Dégivreur de lunette arrière ; Système de feux de jour ; Système de climatisation ; Régulateur de vitesse ; Verrouillage du différentiel arrière ; Transmission automatique à commande électronique ; Feux arrière. |
| 26 | IGN | 10 | Système d’airbag SRS ;
Prétensionneurs de ceinture de sécurité ; Injection multipoint ; Injection multipoint séquentielle ; Témoin de décharge. |
| 27 | ECU-B | 7,5 | Clignotants et jauges ;
Système d’airbag SRS ; Prétensionneurs de ceinture de sécurité. |
| 28 | HORN, HAZ | 15 | Klaxon ;
Feux de détresse. |
| 29 | STA | 7,5 | Système de démarrage |
| 30 | STOP | 10 | Feux de freinage ;
Feu de freinage surélevé. |
Fusibles (type B)
| N° | Amp [A] | Description | |
| 31 | HEATER | 50 | Climatisation ;
Tous les composants du fusible « AC ». |
| 32 | AM1 | 40 | Système de démarrage ;
Tous les composants des fusibles « ACC », « GAUGE », « TURN », « ECU-IG », « WIPER », « 4WD ». |
| 33 | J / B | 50 | Tous les composants des fusibles
« POWER », « HORN, HAZ », « STOP », « ECU-B ». |
| 34 | AM2 | 30 | Système de démarrage ;
Injection multipoint ; Injection multipoint séquentielle ; Tous les composants des fusibles « STA », « IGN ». |
| 35 | POWER | 30 | Vitres électriques ;
Lunette arrière électrique ; Toit ouvrant électrique ; Siège électrique ; Verrouillage des portes arrière. |
Fusibles (type C)
| Numéro | Amp [A] | Description | |
| 36 | ABS | 60 | Système de freinage antiblocage |
| 37 | ALT | 120 | Système de charge ;
Tous les composants des fusibles « AM1 », « HEATER », « TAIL », « RR HTR », « ALT-S », « DEFOG », « MIR HTR » et « ACC ». |
Toyota 4Runner (2001-2002) – schéma des fusibles
Année de fabrication : 2001, 2002.
Le fusible de l’allume-cigare (prise de courant) de la Toyota 4Runner (2001-2002) est le fusible 27 dans la boîte à fusibles (type A).

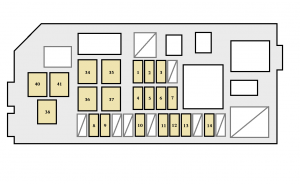

Compartiment moteur (sans système de feux de jour)

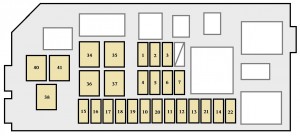

Compartiment moteur (avec système de feux de jour)

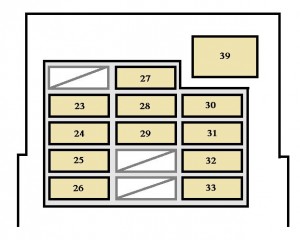

Tableau de bord
Fusible (type A)
| Fusible | Amp [A] | Description | |
| 1 | ALT-S | 7,5 | Système de charge |
| 2 | PWR OUTLET | 15 | Prise de courant |
| 3 | RR HTR | 10 | Système de climatisation arrière |
| 4 | MPX- B | 15 | Lunette arrière électrique ;
Verrouillage des portes arrière ; Essuie-glace de lunette arrière ; Avertissement de porte ouverte (portes arrière) ; Système de commande électrique des portes ; Dégivreur de lunette arrière ; Klaxon ; Antivandalisme. |
| 5 | DOME | 15 | Éclairage intérieur ;
Éclairage personnel ; Éclairage du compartiment à bagages ; Horloge ; Système audio de la voiture ; Indicateurs et jauges ; Éclairage de l’interrupteur d’allumage ; Éclairage du miroir de courtoisie ; Feux de jour. |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | EFI | 20 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentielle. |
| 8 | HEAD (RH) | 10 | Phare droit ;
Indicateurs et jauges. |
| 9 | HEAD (LH) | 10 | Phare gauche |
| 10 | TAIL | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Éclairage du tableau de bord. |
| 11 | AC | 10 | Système de commande de climatisation |
| 12 | MIR HTR | 10 | Chauffage du rétroviseur extérieur |
| 13 | DEFOG | 15 | Dégivreur de lunette arrière |
| 14 | ETCS | 15 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentielle. |
| 15 | DRL | 7,5 | Système de feux de jour |
| 16 | HEAD (HI RH) | 10 | Phare droit (feux de route) ;
Indicateurs et jauges |
| 17 | HEAD (HI LH) | 10 | Phare gauche (feux de route) |
| 18 | HEAD (LO RH) | 10 | Phare droit (feux de croisement) |
| 19 | HEAD (LO LH) | 10 | Phare gauche (feux de croisement) |
| 20 | TOWING | 25 | Feux de remorque
(feux de recul, clignotants arrière, feux stop et arrière) |
| 21 | SEAT HTR | 20 | Chauffage de siège |
| 22 | FOG | 15 | Feux de brouillard avant |
| 23 | ECU-IG | 10 | Régulateur de vitesse ;
Système de freinage antiblocage ; Système de contrôle de stabilité du véhicule ; Système d’airbag SRS ; Transmission automatique à commande électronique ; Antenne électrique ; Vitres électriques ; Toit ouvrant électrique ; Lunette arrière électrique ; Dégivreur de lunette arrière ; Essuie-glace de lunette arrière. |
| 24 | TURN | 10 | Clignotants ;
Feux de détresse |
| 25 | WIPER | 25 | Essuie-glaces et lave-glaces de pare-brise ;
Système de commande électrique des portes ; Dégivreur de lunette arrière ; Klaxon ; Système antivol. |
| 26 | 4WD | 20 | Système de contrôle ADD ;
Système de contrôle de traction intégrale ; Verrouillage central du différentiel. |
| 27 | ACC | 15 | Système audio de la voiture ;
Antenne électrique ; Horloge ; Commande du rétroviseur ; Allume-cigare ; Prétensionneurs de ceinture de sécurité ; Transmission automatique à commande électronique ; Prise électrique ; Système antivol. |
| 28 | GAUGE | 10 | Indicateurs et jauges ;
Dégivreur de lunette arrière ; Système de feux de jour ; Système de climatisation ; Régulateur de vitesse ; Verrouillage central du différentiel ; Transmission automatique à commande électronique ; Feux de recul. |
| 29 | IGN | 10 | Système d’airbag SRS ;
Prétensionneurs de ceinture de sécurité ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentielle ; Témoin d’avertissement de décharge ; Système de contrôle de stabilité du véhicule. |
| 30 | ECU − B | 7,5 | Jauges et indicateurs ;
Système de climatisation. |
| 31 | HORN, HAZ | 15 | Klaxon ;
Feux de détresse. |
| 32 | STA | 7,5 | Système de démarrage |
| 33 | STOP | 10 | Feux stop ;
Feu stop surélevé. |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 34 | HEATER | 50 | Climatisation ;
Tous les composants du fusible « AC ». |
| 35 | AM1 | 40 | Système de démarrage,
tous les composants des fusibles « ACC », « GAUGE », « TURN », « ECU-IG », « WIPER », « 4WD ». |
| 36 | J / B | 50 | Tous les composants des fusibles
« POWER », « HORN, HAZ », « STOP », « ECU-B ». |
| 37 | AM2 | 30 | Système de démarrage ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentielle ; Tous les composants des fusibles « STA », « IGN ». |
| 38 | ABS2 | 40 | Système antiblocage ;
Système de contrôle de traction actif ; Système de contrôle de stabilité du véhicule. |
| 39 | POWER | 30 | Vitres électriques ;
Lunette arrière électrique ; Toit ouvrant électrique ; Siège électrique ; Verrouillage des portes arrière. |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 40 | ABS | 60 | Système de freinage antiblocage |
| 41 | ALT | 120 | Système de charge ;
Tous les composants des fusibles « AM1 », « HEATER », « TAIL », « RR HTR », « ALT-S », « DEFOG », « MIR HTR » et « ACC » |
Toyota 4Runner (2003) – Schéma des fusibles
Année de fabrication : 2003.
Le fusible de l’allume-cigare (prise de courant) de la Toyota 4Runner (2003) est le fusible 44 dans la boîte à fusibles (type A).

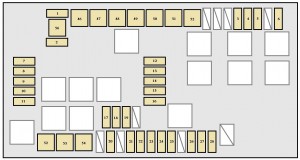

Compartiment moteur

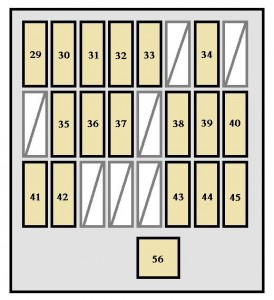

Tableau de bord
Fusible (type A)
| Fusible | Amp [A] | Description | |
| 1 | SPARE | 10 | Fusible de rechange |
| 2 | SPARE | 15 | Fusible de rechange |
| 3 | STOP | 10 | Feux stop – arrière ;
Feu stop surélevé ; Système de contrôle de verrouillage de la transmission ; Système antiblocage ; Système de contrôle de traction (modèles à traction avant) ; Système de contrôle de traction actif (modèles à traction intégrale) ; Système de contrôle de stabilité du véhicule ; Contrôle de la suspension pneumatique ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentielle ; Contrôleur de frein de remorque ; Feux de remorque (feux arrière). |
| 4 | AC115V INV | 15 | Onduleur CA |
| 5 | FR FOG | 15 | Feux de brouillard avant |
| 6 | OBD | 7,5 | Système de diagnostic embarqué |
| 7 | HEAD (LO RH) | 10 | Phare droit (feux de croisement) |
| 8 | HEAD (LO LH) | 10 | Phare gauche (feux de croisement) |
| 9 | HEAD (HI RH) | 10 | Phare droit (feux de route) |
| 10 | HEAD (HI LH) | 10 | Phare gauche (feux de route) |
| 11 | EFI NR 2 | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentielle. |
| 12 | HEATER NO.2 | 7,5 | Système de climatisation |
| 13 | AIRSUS NR 2 | 10 | Suspension pneumatique arrière avec contrôle de hauteur |
| 14 | SEAT HEATER | 25 | Sièges chauffants |
| 15 | DEFOG | 30 | Dégivreur de lunette arrière ;
Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentielle. |
| 16 | MIR HTR | 10 | Chauffage du rétroviseur extérieur |
| 17 | DOME | 10 | Éclairage intérieur ;
Éclairage personnel ; Système de télécommande sans fil ; Éclairage supplémentaire des portes ; Système audio pour les sièges arrière ; Odomètre et jauge ; Éclairage de courtoisie ; Éclairage du tableau de bord ; Éclairage du tableau de bord ; Système de communication multiplex. |
| 18 | RADIO NO.1 | 20 | Système audio ;
Système de navigation. |
| 19 | ECU – B | 10 | Système antiblocage ;
Système de navigation ; Système de contrôle de traction (modèles à traction avant) ; Système de contrôle de traction actif (modèles à traction intégrale) ; Système de contrôle de stabilité du véhicule ; Système de climatisation ; Système de communication multiplex ; Antivandalisme. |
| 20 | ALT-S | 7,5 | Système de charge |
| 21 | HORN | 10 | Klaxon |
| 22 | A/F HEATER | 15 | Circuit manquant |
| 23 | TRN – HAZ | 15 | Clignotants, feux de détresse |
| 24 | ETCS | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentielle. |
| 25 | EFI | 25 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentielle. |
| 26 | DR / LCK | 20 | Système de verrouillage électrique |
| 27 | TOWING | 30 | Convertisseur de remorquage |
| 28 | RADIO N0.2 | 20 | Système d’amplification |
| 29 | IGN | 10 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentielle ; Système antiblocage ; Système de contrôle de traction (modèles à traction avant) ; Système de contrôle de traction actif (modèles à traction intégrale) ; Système de contrôle de stabilité du véhicule ; Feu stop ; Odomètre et jauge. |
| 30 | SRS | 10 | Système d’airbag SRS |
| 31 | GAUGE | 7,5 | Odomètre et jauge |
| 32 | STA NO.2 | 7,5 | Système d’injection de carburant multipoint ;
Système d’injection de carburant multipoint séquentielle. |
| 33 | FR WIP – WSH | 30 | Essuie-glaces et lave-glaces de pare-brise |
| 34 | 4WD | 20 | Système de contrôle de traction intégrale |
| 35 | DP / SEAT | 30 | Siège conducteur avec support |
| 36 | P P/SEAT | 30 | Siège passager électrique |
| 37 | PWR OUTLET | 15 | Prise de courant |
| 38 | RR WSH | 15 | Lave-glace arrière ;
Système de communication multiplex. |
| 39 | ECU – IG | 10 | Système de contrôle de verrouillage de la transmission ;
Vitres électriques ; Système antiblocage ; Système de contrôle de traction (modèles à traction avant) ; Système de contrôle de traction actif (modèles à traction intégrale) ; Système de contrôle de stabilité du véhicule ; Toit ouvrant électrique ; Système de communication multiplex ; Système antivol ; Suspension pneumatique arrière avec contrôle de hauteur. |
| 40 | IG1 | 10 | Système antiblocage ;
Système de contrôle de traction (modèles à traction avant) ; Système de contrôle de traction actif (modèles à traction intégrale) ; Système de contrôle de stabilité du véhicule ; Système de climatisation ; Système de charge ; Dégivreur de lunette arrière ; Feux arrière ; Clignotants ; Feux de détresse ; Sièges chauffants ; Onduleur CA ; Contrôle de l’éclairage du tableau de bord ; Rétroviseur anti-éblouissement automatique ; Système d’airbag SRS. |
| 41 | STA | 7,5 | Circuit manquant |
| 42 | SECU / HORN | 10 | Système antivol |
| 43 | TAIL | 10 | Feux arrière ;
Éclairage de la plaque d’immatriculation ; Feux de stationnement ; Contrôle de l’éclairage du tableau de bord ; Système d’injection de carburant multipoint ; Système d’injection de carburant multipoint séquentielle ; Éclairage du tableau de bord ; Odomètre et jauge ; Éclairage de la boîte à fusibles. |
| 44 | ACC | 7,5 | Prise de courant ;
Rétroviseurs intérieurs ; Système audio ; Système de navigation ; Système audio pour les sièges arrière ; Système de contrôle de verrouillage de la transmission ; Éclairage du tableau de bord. |
| 45 | CIG | 10 | Circuit manquant |
Fusibles (type B)
| Fusible | Amp [A] | Description | |
| 46 | HEATER | 50 | Climatisation ;
Tous les composants du fusible « AC ». |
| 47 | AIRSUS | 50 | Suspension pneumatique arrière avec contrôle de hauteur |
| 48 | AM1 | 50 | Tous les composants des fusibles
« ACC », « CIG », « IG1 », « ECU – IG », « FR WIP – WSH », « RR WIP », « RR – WSH », « 4WD » et « STA ». |
| 49 | TOWING BRK | 30 | Contrôleur de frein de remorque |
| 50 | J / B | 50 | Tous les composants des fusibles
« PWR OUTRET », « DP / SEAT RH », « PP / SEAT », « POWER », « TAIL » et « SECU / HORN ». |
| 51 | BATT CHG | 30 | Batterie auxiliaire de remorque |
| 52 | TOWING | 40 | Feux de remorque (feux arrière) |
| 53 | ABS MTR | 40 | Système antiblocage ;
Système de contrôle de traction (modèles à traction avant) ; Système de contrôle de traction actif (modèles à traction intégrale) ; Système de contrôle de stabilité du véhicule. |
| 54 | AM2 | 30 | Système de démarrage ;
Fusibles « IGN », « GAUGE », « STA NR 2 » et « SRS » |
| 55 | ABS SOL | 50 | Système antiblocage ;
Système de contrôle de traction (modèles à traction avant) ; Système de contrôle de traction actif (modèles à traction intégrale) ; Système de contrôle de stabilité du véhicule. |
| 56 | POWER | 30 | Vitres électriques ;
Toit ouvrant électrique. |
Fusibles (type C)
| Fusible | Amp [A] | Description | |
| 57 | ALT | 140 | Tous les composants de « AM2 », « ALT – S »,
« DR / LCK », « TRN – HAZ », « HORN », « RADIO NR 2 », « EFI », « TOWING », « ABS MTR », « Fusibles ABS SOL » et « ETCS » |
À propos du Toyota 4Runner (1996-2003)
Le Toyota 4Runner des années 1996 à 2003 est un SUV robuste et fiable qui a gagné en popularité auprès des conducteurs recherchant une combinaison de capacités tout-terrain et de confort. Ce modèle est connu pour son châssis durable et ses excellentes performances en tout-terrain. Diverses motorisations étaient proposées, y compris des moteurs six cylindres de 3,4 litres, qui fournissaient une puissance suffisante pour les conditions exigeantes. L’intérieur du 4Runner offrait des sièges confortables et beaucoup d’espace pour les passagers et les bagages, ce qui le rendait idéal pour les voyages en famille et les expéditions aventureuses.
Schéma de la boîte à fusibles du Toyota 4Runner
Cette page présente le schéma de la boîte à fusibles du Toyota 4Runner, essentiel pour un entretien correct et la résolution des problèmes du système électrique du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les diagrammes montrent les numéros de fusible, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa disposition et ses fonctions.
