Seat Tarraco (2018-2021) – boîte à fusibles

Schéma des fusibles et relais – Seat Tarraco

Concerne les véhicules fabriqués dans les années :

2018.

La batterie de la Seat Tarraco est le fusible numéro 40 dans la boîte à fusibles du tableau de bord.

Boîte à fusibles dans l’habitacle

Véhicules avec volant à gauche :

La boîte à fusibles est située derrière la boîte à gants.

Véhicules avec volant à droite : Située derrière la boîte à gants.

Seat Tarraco – schéma du compartiment moteur

Année de fabrication : 2020.

Boîte à fusibles dans l’habitacle

Véhicules avec volant à gauche :

La boîte à fusibles est située derrière le tiroir.

Ouvrir le tiroir, soulever le verrou (1) vers le haut, dans le sens de la flèche, puis ouvrir le tiroir et le retirer jusqu’à ce que la boîte à fusibles soit accessible.

Véhicules avec volant à droite : Située derrière le tiroir.

Ouvrir la boîte à gants, insérer le verrou (1) dans l’ouverture du support vers le bas et le retirer d’un côté, appuyer sur les axes d’extrémité (2) vers le haut, dans le sens des flèches, puis ouvrir le tiroir.

Numéro	Description / Ampère [A]
Numéro	Description / Ampère [A]
1	Adblue (SCR)	30
4	Klaxon « DWA » ; Ordinateur de bord	7,5
5	Passerelle CAN	7,5
6	Levier de vitesse automatique	7,5
7	Panneau de commande de la climatisation et du chauffage ; Chauffage de la lunette arrière ; Chauffage auxiliaire ; Chauffage arrière.	10
8	Diagnostic ; Interrupteur de frein de stationnement électronique ; Interrupteur d’éclairage ; Feu de recul ; Éclairage intérieur ; Mode de conduite ; Éclairage de seuil ; Capteur de lumière / humidité / pluie ; Module de commande d’éclairage de virage.	7,5
9	Module de commande de la colonne de direction	7,5
10	Affichage radio	7,5
11	Module de commande de l’ordinateur de bord	40
12	Radio Infotainment	30
13	Tendeur de ceinture de sécurité conducteur	25
14	Ventilation de la climatisation	40
15	Déverrouillage de la colonne de direction	10
16	Réception et stabilisation du signal GPS ; Interface de téléphone portable ; Module de commande des ports USB.	7,5
17	Tableau de bord ; Interface de navigation OCU.	7,5
18	Module de commande de la caméra de surveillance de l’environnement et de la caméra de recul	7,5
19	Kessy	7,5
20	Pompe à vide moteur SCT 1,5 l	7,5/15
21	Module de commande d’embrayage 4×4 Haldex	15
22	Remorque	15
23	Toit électrique	20
24	Ordinateur de bord	40

Leggere  Seat Altea (2004-2015) – batterie

Numéro	Description / Ampère [A]
25	Porte gauche	30
26	Sièges chauffants	30
27	Éclairage intérieur	30
28	Remorque	25
30	PHEV. Désactivation du système haute tension pour les opérations de sauvetage. Indication par un autocollant jaune.	10
31	Module de commande du toit électrique	30
32	Module de commande de l’assistant de stationnement ; Caméra avant et radar.	10
33	Airbag	7,5
34	Interrupteur de feu de recul ; Capteur de climatisation ; Rétroviseur électrochrome ; Frein électromécanique.	7,5
35	Connecteur de diagnostic	7,5
38	Remorque	25
39	Porte droite	30
40/1	Au connecteur d’alimentation 12 V	20
41	Tendeur de ceinture de sécurité du siège passager	25
42	Verrouillage centralisé	40
43	Module de commande audio numérique	30
44	Remorque	15
45	Siège conducteur réglable électriquement	15
47	Essuie-glace arrière	15
48	Générateur de son SoundAktor	7,5
49	Démarrage	7,5
51	Climatisation arrière	25
52	Mode de conduite.	15
53	Chauffage de la lunette arrière	30





Boîte à fusibles dans le compartiment moteur

Numéro	Description / Ampère [A]
Numéro	Description / Ampère [A]
1	Module de commande ABS / ESP	25
2	Module de commande ABS / ESP	40/60
3	Module de commande moteur (essence / diesel)	15/30
4	Capteurs moteur ; Ventilateurs électriques ; Régulateur de pression ; Capteur de courant ; Relais de bougie de préchauffage (diesel) ; Relais PTC.	7,5/10
5	Capteurs moteur	10
6	Capteur de feux de freinage	7,5
7	Alimentation moteur	7,5/10
8	Sonde Lambda	10/15
9	Moteur	10/20
10	Module de commande de la pompe à carburant	15/20
11	PTC	40
12	PTC	40

Numéro	Description / Ampères [A]
13	Pompe de refroidissement d’huile de transmission automatique	30
15	Klaxon	15
16	Relais de bobine d’allumage (essence 2.0) ; Onduleur ; Module de commande du système de bord.	10/20
17	Module de commande moteur ; Module de commande ABS / ESP ; Relais principal	7,5
18	Borne 30 (positif)	7,5
19	Essuie-glaces avant	30
20	eBKV	40
21	Module de commande de la transmission automatique	15
22	Module de commande moteur	7,5
23	Démarrage	30
24	PTC	40
36	Phare gauche	15
37	Chauffage stationnaire	20
38	Phare droit	15

Schéma des fusibles et relais – Seat Tarraco

Concerne les véhicules fabriqués dans les années :

2021.

L’allume-cigare de la Seat Tarraco est le fusible numéro 40 dans la boîte à fusibles du tableau de bord.

Couleurs des fusibles

Couleur	Ampérage [A]
noir	1
violet	3
marron clair	5
marron	7.5
rouge	10
bleu	15
jaune	20
blanc ou transparent	25
vert	30
orange	40

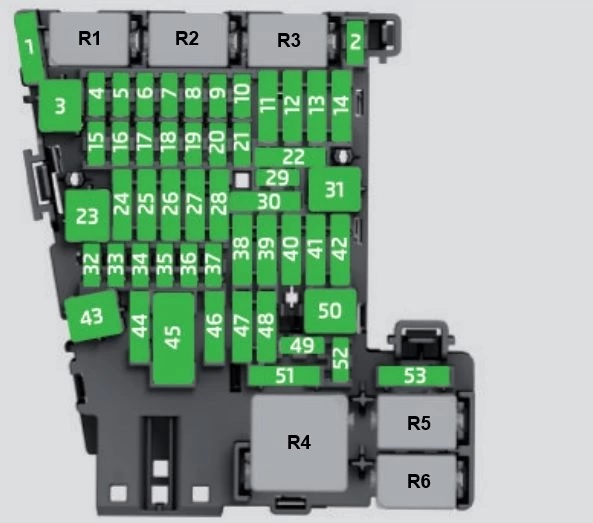

Boîte à fusibles dans l’habitacle

Véhicules avec volant à gauche :

La boîte à fusibles est située derrière la boîte à gants.

Pour ouvrir la boîte à gants, soulevez le couvercle de verrouillage (1) vers le haut, dans le sens de la flèche, puis ouvrez la boîte à gants et retirez-la jusqu’à ce que la boîte à fusibles soit accessible.

Véhicules avec volant à droite : Située derrière la boîte à gants.

Pour ouvrir la boîte à gants, insérez l’élément de verrouillage (1) dans l’ouverture du support vers le bas et retirez-le d’un côté, appuyez sur les axes d’extrémité (2) vers le haut, dans le sens des flèches, puis ouvrez la boîte à gants.

Numéro	Description et Ampères
Numéro	Description et Ampères
1	AdBlue (SCR)	30
4	Klaxon D W A; Ordinateur de bord.	7,5
5	Porte	7,5
6	Levier de vitesse automatique	7,5
7	Panneau de commande de climatisation et de chauffage; Chauffage de la lunette arrière; Chauffage stationnaire; Chauffage arrière.	10
8	Diagnostic; Interrupteur électronique de frein de stationnement; Interrupteur d’éclairage; Feu de recul; Éclairage intérieur; Mode de conduite; Seuil de porte éclairé; Capteur de lumière/humidité/pluie; Unité de commande d’éclairage de virage.	7,5
9	Unité de commande de la colonne de direction	7,5
10	Affichage radio	7,5
11	Unité de commande de l’ordinateur de bord	40
12	Radio info-divertissement	30
13	Tendeur de ceinture de sécurité conducteur	25
14	Ventilateur de climatisation	40
15	Déverrouillage de la colonne de direction	10
16	Réception et stabilisation du signal GSM; Interface de téléphone portable; Unité de commande des connexions USB.	7,5
17	Tableau de bord; Interface de navigation OCU.	7,5
18	Caméra périphérique et unité de commande de la caméra arrière	7,5
19	Kessy	7,5
20	Pompe à vide SCT 1,5 L	7,5/15
21	Unité de commande Haldex 4×4	15
22	Remorque	15
23	Toit électrique	20
24	Ordinateur de bord	40

Leggere  Seat Leon II (2005-2012) – batterie

Numéro	Description et Ampères
25	Porte gauche	30
26	Sièges chauffants	30
27	Éclairage intérieur	30
28	Remorque	25
30	PHEV. Désactivation du système haute tension pour les opérations de sauvetage. Identifié par une étiquette jaune.	10
31	Unité de commande électronique du capot	30
32	Unité de commande d’aide au stationnement, caméra avant et radar	10
33	Airbag	7,5
34	Interrupteur de recul; Capteur de climatisation; Rétroviseur électrochrome; Frein électromécanique.	7,5
35	Connecteur de diagnostic	7,5
38	Remorque	25
39	Porte droite	30
40/1	Alimentation 12V	20
41	Tendeur de ceinture de sécurité passager	25
42	Verrouillage centralisé	40
43	Unité de commande audio numérique	30
44	Remorque	15
45	Siège conducteur électrique	15
47	Essuie-glace arrière	15
48	SoundActor	7,5
49	Démarrage	7,5
51	Climatisation arrière	25
52	Mode de conduite.	15
53	Lunette arrière chauffante	30

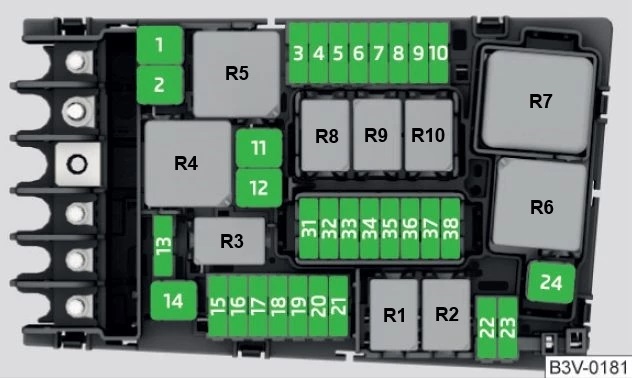

Boîte à fusibles dans le compartiment moteur

Numéro	Description et Ampères
Numéro	Description et Ampères
1	Unité de commande ABS/ESP	25
2	Unité de commande ABS/ESP	40/60
3	Unité de commande moteur (essence/diesel)	15/30
4	Capteurs moteur; Ventilateurs électriques; Régulateur de pression; Ampèremètre; Relais de bougie de préchauffage (diesel); Relais PTC.	7,5/10
5	Capteurs moteur	10
6	Capteur de feu stop	7,5
7	Alimentation moteur	7,5/10
8	Sonde Lambda	10/15
9	Moteur	10/20
10	Unité de commande de la pompe à carburant	15/20
11	PTC	40
12	PTC	40

Numéro	Description et Ampères
13	Pompe de refroidissement d’huile de transmission automatique	30
15	Klaxon	15
16	Relais de bobine d’allumage (essence 2.0); Onduleur; Unité de commande du système de bord.	10/20
17	Unité de commande moteur; Unité de commande ABS/ESP; Relais principal.	7,5
18	Borne 30 (point de référence positif)	7,5
19	Lave-glace avant	30
20	eBKV	40
21	Unité de commande de la transmission automatique	15
22	Unité de commande moteur	7,5
23	Démarrage	30
24	PTC	40
36	Phare gauche	15
37	Chauffage stationnaire	20
38	Phare droit	15

À propos du Seat Tarraco (2018-2021)

Le Seat Tarraco, présenté en 2018, est un modèle de SUV du constructeur automobile espagnol Seat, qui combine un design moderne avec praticité et confort. Ce modèle est connu pour son espace, offrant de la place pour jusqu’à sept passagers, ce qui le rend idéal pour les familles. Le Tarraco est équipé de technologies avancées et de dispositifs de sécurité qui garantissent une conduite confortable et sûre. En ce qui concerne les options de motorisation, le Seat Tarraco propose différentes variantes, y compris des moteurs essence et diesel, avec une puissance allant de 150 à 190 chevaux, offrant une puissance suffisante pour diverses conditions de conduite.

Schéma de la boîte à fusibles du Seat Tarraco

Cette page présente le schéma de la boîte à fusibles du modèle Seat Tarraco, qui est essentiel pour comprendre le système électrique du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, sous le tableau de bord côté conducteur, et également dans le compartiment moteur. Les diagrammes montrent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est conçue pour protéger les circuits électriques du véhicule, il est donc important de vérifier régulièrement son état et son fonctionnement.
