Seat Alhambra (2011-2021) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Seat Alhambra 2011-2021, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Seat Alhambra
Concerne les véhicules fabriqués entre :
2011, 2012, 2013, 2014, 2015.
Le fusible de l’allume-cigare (prise de courant) est le fusible 15 (avant) et 31 (arrière) de 15A dans le boîtier à fusibles de l’habitacle.
Compartiment moteur
Schéma du boîtier de distribution principal
| Numéro | Description | Ampérage [A] |
| F1 | Bloc stabilisateur de tension | 30 |
| F2 | Unité de commande d’alimentation embarquée | 30 |
| F3 | ABS/ESP | 30 |
| F4 | Unité de commande d’alimentation embarquée ;
Circuit d’alimentation ; Éclairage gauche. |
30 |
| F5 | Unité de commande de batterie | 5 |
| F6 | Circuit d’alimentation ;
Éclairage droit. |
30 |
| F7 | Relais de klaxon à deux tons ;
Relais de pare-brise chauffant. |
25 |
| F8 | Amplificateur audio | 30 |
| F9 | Système audio ;
Navigation. |
20 |
| F10 | Gestion moteur | 30 |
| F11 | Unité de diagnostic | 5 |
| F12 | Unité mécatronique DSG | 15 |
| F13 | Relais principal | 5 |
| F14 | Gestion moteur | 10/30 |
| F15 | – | |
| F 16 | Gestion moteur | 15/30 |
| F17 | 15/20 | |
| F18 | Pompe à carburant | 30 |
| F19 | Essuie-glace avant | 30 |
| F20 | Relais de pompe de liquide de refroidissement auxiliaire | 15 |
| F21 | Chauffage auxiliaire | 20 |
| F22 | Relais de nettoyage des phares | 20/30 |
| F23 | 15 | |
| F24 | 10 | |
| F25 | Système ABS/ESP | 40 |
| F26 | Unité de commande du ventilateur de ventilation | 40 |
| F27 | Circuits d’allumage principaux | 50 |
| F28 | Bougie d’allumage | 50 |
| F29 | 40 | |
| F30 | Circuits auxiliaires | 50 |

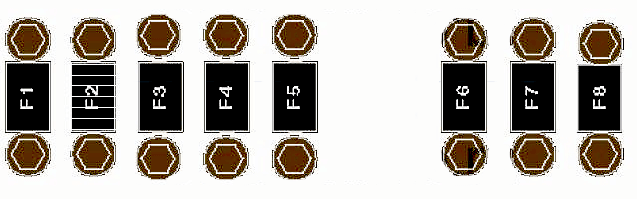

Schéma d’alimentation
| Numéro | Description | Ampérage [A] |
| 1 | Système de charge ;
Alternateur. |
150/200 |
| 2 | Direction assistée | 80 |
| 3 | Unité de commande du ventilateur de refroidissement | 80 |
| 4 | 80 | |
| 5 | 100 | |
| 6 | Pare-brise chauffant | 50 |
| 7 | Chauffage du liquide de refroidissement | 70 |
| 8 | Fusible thermique 2. Porte coulissante arrière droite. Fusible thermique 1. Règle la position du siège conducteur. Fusible thermique 1. Règle la position du siège passager avant |
60 |
À propos de la Seat Alhambra (2011-2021)
La Seat Alhambra, produite de 2011 à 2021, est un monospace familial spacieux qui offre confort et polyvalence pour une utilisation quotidienne. Ce modèle est réputé pour son habitacle généreux, permettant à sept passagers de voyager confortablement. L’Alhambra est équipée de diverses motorisations, y compris des moteurs essence et diesel, qui offrent des performances équilibrées et une consommation de carburant efficace. Parmi ses caractéristiques, on trouve également une technologie moderne et des éléments de sécurité qui améliorent le confort et la sécurité sur la route.
Schéma de la boîte à fusibles de la Seat Alhambra
Cette page présente le schéma de la boîte à fusibles pour le modèle Seat Alhambra, essentiel pour l’identification et le remplacement des fusibles. Les emplacements typiques de la boîte à fusibles dans cette voiture incluent l’espace sous le tableau de bord et le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés, ce qui facilite l’orientation lors de l’entretien du véhicule. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques du véhicule.
