Seat Cordoba (1993-2007) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Seat Cordoba 1993–2007, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Seat Cordoba (1993-2002) – schéma de répartition des fusibles
Année de fabrication : 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Le fusible de l’allume-cigare (prise de courant) de la Seat Cordoba (1993-2002) est le fusible 22 dans la répartition des fusibles.

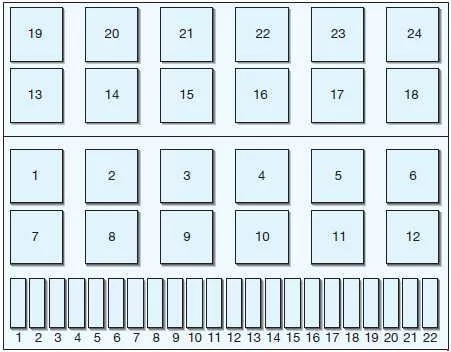

Schéma des fusibles
| Numéro | Amp [A] | Description |
| 1 | 10 | Phares avec feux de croisement côté gauche et régulateur |
| 2 | 10 | Phare avec feux de croisement côté droit et régulateur |
| 3 | 10 | Éclairage de la plaque d’immatriculation |
| 4 | 15 | Essuie-glace arrière |
| 5 | 15 | Lave-glace/essuie-glace de pare-brise |
| 6 | 20 | Ventilateur d’air frais, climatisation |
| 7 | 10 | Feu de position latéral et arrière droit ;
Éclairage du compartiment moteur. |
| 8 | 10 | Feu de position et arrière gauche |
| 9 | 20 | Rétroviseurs chauffants, lunette arrière |
| 10 | 15 | Feux de brouillard avant et arrière |
| 11 | 10 | Phares avec feux de route côté gauche ;
Feux de détresse. |
| 12 | 10 | Phares avec feux de route côté droit |
| 13 | 10 | Klaxon |
| 14 | 10 | Feux de recul ;
Sièges chauffants. |
| 15 | 10 | Équipement moteur |
| 16 | 15 | Tableau de bord ;
Horloge ; Éclairage intérieur ; Feux de signalisation. |
| 17 | 10 | Clignotants |
| 18 | 20 | Pompe à carburant ;
Sonde lambda ; Injecteurs. |
| 19 | 30 | Groupe de ventilation de refroidissement |
| 20 | 10 | Feux de stop |
| 21 | 15 | Verrouillage centralisé ;
Éclairage du coffre ; Radio. |
| 22 | 10 | Allume-cigare |
| Relais | ||
| 1 | – | |
| 2 | Relais de lave-glace/essuie-glace arrière | |
| 3 | Relais d’alimentation | |
| 4 | Relais de contact « X » | |
| 5 | – | |
| 6 | Relais des feux de détresse | |
| 7 | Relais des essuie-phares | |
| 8 | Relais de temporisation du lave-glace/
essuie-glace de pare-brise. |
|
| 9 | Relais du signal sonore d’urgence | |
| 10 | Relais des feux de brouillard
ou pont de liaison. |
|
| 11 | Relais de klaxon à deux tons
ou pont de liaison. |
|
| 12 | Pompe à carburant ou relais des bougies de préchauffage | |
| 13 * | – | |
| 14 * | Verrouillage centralisé avec télécommande (160) ou
relais de 2ème vitesse du ventilateur électrique (80) |
|
| 15 * | Relais d’aspiration (1) | |
| 16 * | Ventilateur électrique 2ème vitesse | |
| 15 | Relais électronique du boîtier de distribution pour
gestion moteur Diesel (144), turbodiesel (166) |
|
| 16 | ||
| 17 * | Fusible des bougies de préchauffage du moteur
diesel ou relais ABS (178) |
|
| 18 * | Relais ABS (178) ou relais pour
modèles à double phare (145)/(200). |
|
| 19 * | Verrouillage centralisé avec télécommande (160) | |
| 20 * | Fusible des vitres électriques (53) | |
| 21 * | Relais moteur (31) / 2ème vitesse
du ventilateur électrique (53) |
|
| 22 * | Relais de transmission automatique (150) | |
| 23 * | Relais des bougies de préchauffage diesel
ou fusible ABS |
|
| 24 * | Relais EDS (79) ou relais
de transmission automatique (150) |
|
| * – ces positions de relais peuvent varier | ||
Seat Cordoba (2005) – schéma de la boîte à fusibles
Année de fabrication : 2005.
Le fusible de l’allume-cigare (prise de courant) de la Seat Cordoba (2005) est le fusible 49 dans la boîte à fusibles.
Boîte à fusibles
Les fusibles se trouvent sur le côté gauche du tableau de bord, derrière le couvercle.
| Numéro | Description | Ampérage [A] |
| 1 | – | – |
| 2 | ABS/ESP | 10 |
| 3 | – | – |
| 4 | Feu de stop ;
Embrayage. |
5 |
| 5 | Unité de commande moteur (essence) | 5 |
| 6 | Feux de croisement droits | 5 |
| 7 | Feux de croisement gauches | 5 |
| 8 | Commande de chauffage des rétroviseurs | 5 |
| 9 | Sonde lambda | 10 |
| 10 | Signal « S » ;
Commande radio. |
5 |
| 11 | – | – |
| 12 | Feux avec réglage de hauteur | 5 |
| 13 | Capteur de niveau et de pression d’huile | 5 |
| 14 | Chauffage auxiliaire du moteur ;
Pompe à huile. |
10 |
| 15 | Contrôle automatique de la transmission | 10 |
| 16 | Sièges chauffants | 15 |
| 17 | Unité de commande moteur | 5 |
| 18 | Tableau de bord ;
Chauffage et ventilation ; Navigation ; Feux avec réglage de hauteur ; Rétroviseur électrique. |
10 |
| 19 | Feu de recul | 15 |
| 20 | Pompe de lave-glace de pare-brise | 10 |
| 21 | Feu de route droit | 10 |
| 22 | Feu de route gauche | 10 |
| 23 | Éclairage de plaque d’immatriculation ;
Témoin de feu de position latéral. |
5 |
| 24 | Essuie-glace de pare-brise | 10 |
| 25 | Injecteurs (essence) | 10 |
| 26 | Interrupteur de feux de stop ;
ESP. |
10 |
| 27 | Tableau de bord ;
Diagnostic. |
5 |
| 28 | Contrôle :
éclairage de la boîte à gants, éclairage du coffre, éclairage du plafonnier intérieur avec ouverture. |
10 |
| 29 | Climatronic | 5 |
| 30 | – | – |
| 31 | Vitres électriques – gauche | 25 |
| 32 | Contrôle du verrouillage centralisé | 15 |
| 33 | Klaxon avec alimentation autonome | 15 |
| 34 | Alimentation actuelle | 15 |
| 35 | Ouverture du toit ouvrant | 20 |
| 36 | Chauffage ;
Ventilation du compartiment moteur avec ventilateur électrique. |
25 |
| 37 | Pompe de lave-glace (phares) | 20 |
| 38 | Feux de brouillard ;
Feux de brouillard arrière. |
15 |
| 39 | Contrôle moteur essence | 15 |
| 40 | Contrôle moteur diesel | 20 |
| 41 | Indicateur de niveau de carburant | 15 |
| 42 | Transformateur d’allumage | 15 |
| 43 | Feux de croisement droits | 15 |
| 44 | Vitres électriques – arrière gauche | 25 |
| 45 | Vitres électriques – avant droit | 25 |
| 46 | Contrôle de l’essuie-glace de pare-brise | 20 |
| 47 | Contrôle du chauffage de la lunette arrière | 20 |
| 48 | Contrôle des clignotants | 15 |
| 49 | Allume-cigare | 15 |
| 50 | Capteur de pluie ;
Verrouillage centralisé. |
20 |
| 51 | Radio/CD/GPS | 20 |
| 52 | Klaxon | 20 |
| 53 | Feux de croisement – gauche | 15 |
| 54 | Vitres électriques – arrière droit | 25 |
| 1) Le signal « S » est un système qui comprend le blocage du volant et l’allumage.
Après avoir coupé le contact et sans retirer la clé du tableau de bord, cette fonction permet d’activer certains équipements électriques. |
||
Boîte à fusibles dans le compartiment moteur sur la batterie
Fusibles métalliques
| Numéro | Description | Ampérage [A] |
| 1 | Alternateur ;
Démarrage. |
175 |
| 2 | Distribution du potentiel d’entrée de l’habitacle. | 110 |
| 3 | Pompe de direction assistée | 50 |
| 4 | SLP (essence) ;
Préchauffage des bougies (diesel). |
50 |
| 5 | Chauffage électrique ;
Ventilateur de climatisation. |
40 |
| 6 | Contrôle ABS | 40 |
Fusibles non métalliques
| Nr | Description | Ampérage [A] |
| 7 | Contrôle ABS | 25 |
| 8 | Chauffage électrique ;
Ventilateur de climatisation. |
30 |
| 9 | – | – |
| 10 | Contrôle du câblage | 5 |
| 11 | Ventilateur de climatisation | 5 |
| 12 | – | – |
| 13 | Contrôle de la transmission automatique Jatco. | 5 |
| 14 | – | – |
| 15 | – | – |
| 16 | – | – |
Seat Cordoba (2006-2007) – schéma de la boîte à fusibles
Année de fabrication : 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) de la Seat Cordoba (2006-2007) est le fusible 49 dans la boîte à fusibles
Boîte à fusibles
Les fusibles se trouvent sur le côté gauche du tableau de bord, derrière le couvercle.
| Numéro | Description | Amp [A] |
| 1 | Pompe à eau secondaire 1.8 20 VT (T16) | 15 |
| 2 | ABS/ESP | 10 |
| 3 | Vide | |
| 4 | Feu de freinage ;
Interrupteur d’embrayage ; Enroulements de relais. |
5 |
| 5 | Unité de commande moteur (essence) | 5 |
| 6 | Feu de position droit | 5 |
| 7 | Feu de position gauche | 5 |
| 8 | Commande de chauffage des rétroviseurs | 5 |
| 9 | Sonde lambda | 10 |
| 10 | Signal « S » a). Unité radio | 5 |
| 11 | Alimentation du rétroviseur électrique | 5 |
| 12 | Réglage de la hauteur des phares | 5 |
| 13 | Capteur de pression/niveau d’huile | 5 |
| 14 | Moteur de chauffage additionnel ;
Pompe à carburant. |
10 |
| 15 | Contrôle automatique de la transmission | 10 |
| 16 | Sièges chauffants | 15 |
| 17 | Unité de commande moteur | 5 |
| 18 | Tableau de bord ;
Chauffage et ventilation ; Navigation ; Réglage de la hauteur des phares ; Rétroviseur électrique. |
10 |
| 19 | Feu de recul | 15 |
| 20 | Pompe de lave-glace de pare-brise | 10 |
| 21 | Feu de brouillard droit | 10 |
| 22 | Feu de brouillard gauche | 10 |
| 23 | Éclairage de la plaque d’immatriculation ;
Clignotant de feu de position latéral. |
5 |
| 24 | Essuie-glace arrière | 10 |
| 25 | Injecteurs (carburant) | 10 |
| 26 | Interrupteur de feux de freinage ;
ESP (capteur de direction). |
10 |
| 27 | Tableau de bord ;
Diagnostic. |
5 |
| 28 | Éclairage de la boîte à gants ;
Éclairage du coffre ; Éclairage intérieur. |
10 |
| 29 | Climatronic | 5 |
| 30 | Verrouillage centralisé alimenté | 5 |
| 31 | Commande de vitre avant gauche | 25 |
| 32 | Vide | |
| 33 | Signal sonore avec alimentation autonome | 15 |
| 34 | Unité de commande moteur | 15 |
| 35 | Toit ouvrant | 20 |
| 36 | Chauffage/ventilateur moteur | 25 |
| 37 | Pompe de lave-phares | 20 |
| 38 | Feux de brouillard avant et arrière | 15 |
| 39 | Contrôleur moteur (essence) | 15 |
| 40 | Contrôleur moteur diesel + pompe à carburant SDI | 30 |
| 41 | Indicateur de niveau de carburant | 15 |
| 42 | Transformateur d’allumage + contrôleur moteur T70 | 15 |
| 43 | Phares principaux (côté droit) | 15 |
| 44 | Commande de vitre arrière gauche | 25 |
| 45 | Commande de vitre avant droite | 25 |
| 46 | Essuie-glace de pare-brise | 20 |
| 47 | Pare-brise chauffant | 20 |
| 48 | Unité de clignotants | 15 |
| 49 | Allume-cigare | 15 |
| 50 | Unité de verrouillage | 20 |
| 51 | Radio/CD/GPS/téléphone | 20 |
| 52 | Klaxon | 20 |
| 53 | Phares principaux (côté gauche) | 15 |
| 54 | Commande de vitre arrière droite | 25 |
| a) Le signal « S » est un système qui comprend le démarreur et
le blocage de la direction et permet, après avoir coupé le contact et sans retirer la clé de la direction et de l’allumage. |
||
Fusibles sous le volant dans le support de relais
Fusibles PTC
| N° | Description | Amp [A] |
| 1 | PTC (chauffage électrique supplémentaire
par l’air). |
40 |
| 2 | PTC (chauffage électrique supplémentaire
par l’air). |
40 |
| 3 | PTC (chauffage électrique supplémentaire
par l’air). |
40 |
Fusibles métalliques
| Nr | Description | Amp [A] |
| 1 | Alternateur ;
Moteur de démarrage. |
175 |
| 2 | Distributeur d’alimentation
à l’intérieur du véhicule. |
110 |
| 3 | Pompe de direction assistée. | 50 |
| 4 | Chauffage des bougies d’allumage
(diesel). |
50 |
| 5 | Ventilateur de chauffage électrique ;
ventilateur de climatisation. |
40 |
| 6 | Unité ABS | 40 |
Fusibles non métalliques
| Nr | Description | Amp [A] |
| 7 | Unité ABS | 25 |
| 8 | Ventilateur de chauffage électrique ;
Ventilateur de climatisation. |
30 |
| 9 | Unité ABS | 10 |
| 10 | Unité de gestion des câbles | 5 |
| 11 | Ventilateur de climatisation | 5 |
| 12 | Vide | |
| 13 | Unité Jatco pour transmission automatique. | 5 |
| 14 | Vide | |
| 15 | Vide | |
| 16 | Vide |
