Seat Toledo I (1991-1999) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Seat Toledo I 1991–1999, des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Seat Toledo I

Concerne les véhicules fabriqués entre :

1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

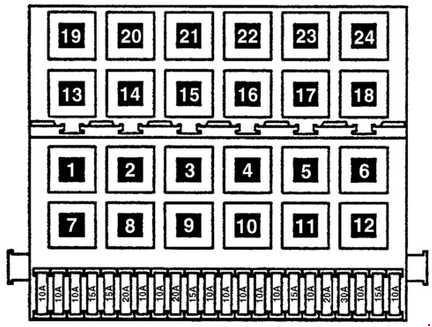

Schéma des fusibles (de gauche à droite)

Numéro	Ampérage [A]	Description
1	10	Phare de croisement gauche
2	10	Phare de croisement droit
3	10	Éclairage des instruments et des plaques
4	15	Essuie-glace et lave-glace arrière, toit ouvrant
5	15	Essuie-glaces, lave-glace avant et arrière, buses de lave-glace avant chauffantes électriquement
6	20	Ventilateur d’air frais, climatisation
6	30	Ventilateur, climatisation
7	10	Feux arrière, droit
8	10	Feux arrière, gauche
9	15	Dégivreur de lunette arrière
9	20	Chauffage de la lunette arrière, chauffage des rétroviseurs
10	15	Feux de brouillard, feu de brouillard arrière

11	10	Phare avec feux de route gauche. Ampoule d’avertissement des feux de route
12	10	Phare avec feux de route droit
13	10	Klaxon, ventilateur de radiateur (sortie)
14	10	Réserves de combat
14	15	Feux de recul, rétroviseurs électriques, sièges chauffants, vitres électriques, régulateur de vitesse de climatisation,
15	10	Électronique moteur, pompe de circulation du liquide de refroidissement (moteur six cylindres)
16	15	Feux de détresse, éclairage de la boîte à gants, éclairage de la prise, toit ouvrant électrique, lampe de lecture/carte avant
17	10	Feux de détresse
18	20	Pompe à carburant (FP), module de commande de sonde lambda chauffée (H02S)
19	30	Ventilateur de liquide de refroidissement, relais de climatisation
20	10	Feux stop, régulateur de vitesse (contacts d’activation sur les pédales de frein et d’embrayage)
21	15	Éclairage intérieur et du coffre, horloge, allume-cigare, verrouillage centralisé, indicateur multifonction
22	10	Allume-cigare, radio, coffre

Fusibles supplémentaires (dans des supports séparés, au-dessus des relais)

Numéro	Ampérage [A]	Description
1	30	Fusible du relais moteur ABS
2	30	Fusible du relais principal ABS
3	10	Fusible pour climatisation normale
4	30	Fusible du ventilateur d’air froid dans le Climatronic
5	5	Fusible Climatronic
6	20	Fusible automatique pour vitres électriques
7	15	Remorque fixe +

Fusibles supplémentaires (dans le compartiment moteur sur la cloison au-dessus du servofrein)

Numéro	Ampérage [A]	Description
1	50	Bougies de préchauffage pour moteurs diesel
