Seat Mii (2011-2019) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Seat Mii 2011-2019, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Seat Mii
S’applique aux véhicules fabriqués dans les années :
2011.
| Couleur du fusible | Ampères [A] |
|---|---|
| violet | 3 |
| marron clair | 5 |
| marron | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
Boîte à fusibles dans l’habitacle
Les fusibles sont situés sous le volant, sous le tableau de bord.
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Téléphone;
Ventilateur de radiateur; Groupe d’instruments; Unité de commande moteur. |
| 2 | Port de diagnostic;
Compresseur d’air; Panneau de boutons; Unité de commande de climatisation. |
| 3 | Interrupteur de pédale d’embrayage;
Interrupteur de pédale de frein. |
| 4 | Interrupteur d’éclairage;
Éclairage de plaque d’immatriculation. |
| 5 | Levier sous le volant;
Unité de commande centrale. |
| 6 | Réglage du faisceau des phares;
Réglage des rétroviseurs extérieurs. |
| 7-8 | Transmission automatique |
| 9 | Airbag;
Panneau de boutons. |
| 10 | Aide au stationnement |
| 11 | Phares |
| 12 | Feu de brouillard arrière |
| 13 | Phares |
| 14 | Essuie-glace arrière |
| 15 | Interrupteur d’éclairage |
| 16 | Direction assistée |
| 17 | Essuie-glaces avant |
| 18 | Interrupteur de feu de recul |
| 19 | Injecteurs;
Pompe de liquide de refroidissement. |
| 20 | ABS/ESP |
| 21 | Feux de position |
| 22 | Feux de jour |
| 23 | Phares |
| 24 | Clignotants des phares |
| 25 | Système d’essuie-glace et de lave-glace avant |
| Numéro | Description |
|---|---|
| 26 | Non attribué |
| 27 | Éclairage intérieur |
| 28 | Connecteur de diagnostic |
| 29 | Unité de commande |
| 30 | Chauffage des rétroviseurs extérieurs |
| 31 | Ventilateur de radiateur, sonde lambda |
| 32 | Clignotant;
Feu de freinage; Feux de jour; Feu arrière. |
| 33 | Faisceau principal |
| 34 | Faisceau principal |
| 35 | Pompe à carburant |
| 36 | Allume-cigare;
Prise 12 V. |
| 37 | Ventilateur de chauffage et de climatisation |
| 38 | Radio |
| 39 | Toit ouvrant panoramique;
Klaxon. |
| 40 | Unité de commande moteur |
| 41 | Verrouillage centralisé |
| 42 | Module d’allumage |
| 43 | Sièges chauffants |
| 44 | Pompe à carburant |
| 45 | Interrupteur d’éclairage |
| 46 | Chauffage de la lunette arrière |
| 47 | Vitres électriques |
| 48 | Klaxon |
| 49 | Essuie-glaces |
| 50 | Feux de brouillard, phare |
| 51 | Vitres électriques |
Boîte à fusibles dans le compartiment moteur
Les fusibles sont situés sous le couvercle à côté de la batterie du véhicule.
| Numéro | Description |
|---|---|
| S1 | ABS/ESP |
| S2 | Ventilateur de radiateur |
| S3 | Contrôleur de ventilateur de radiateur;
Allumage. |
| S4 | ABS/ESP |
| S5 | Unité de commande;
Module de données de batterie. |
| S6 | Clé de contact, démarreur |

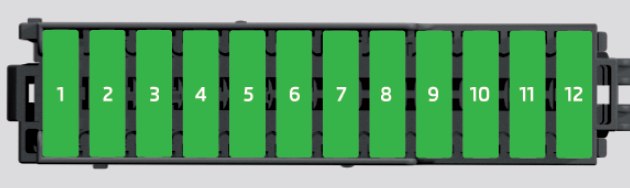

Fusibles dans le tableau de bord
Dans les véhicules équipés du système START-STOP, les fusibles sont situés sur le côté gauche du tableau de bord, derrière le couvercle.
| Numéro | Description |
|---|---|
| 1 | ABS/ESP |
| 2 | Groupe d’instruments |
| 3 | Radio, diagnostic |
| 4 | Convertisseur de tension DC-DC;
Relais du moteur de démarrage; Panneau de boutons. |
| 5 | Non attribué |
| 6 | Non attribué |
| 7 | Non attribué |
| 8 | Non attribué |
| 9 | Phares |
| 10 | Phares |
| 11 | Moteur de démarrage |
| 12 | Convertisseur de tension DC-DC;
ABS; Groupe d’instruments; Radio. |
Schéma des fusibles et relais – Seat Mii
Concerne les véhicules fabriqués dans les années :
2012.
| Couleur du fusible | Ampères [A] |
|---|---|
| violet | 3 |
| marron clair | 5 |
| marron | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |

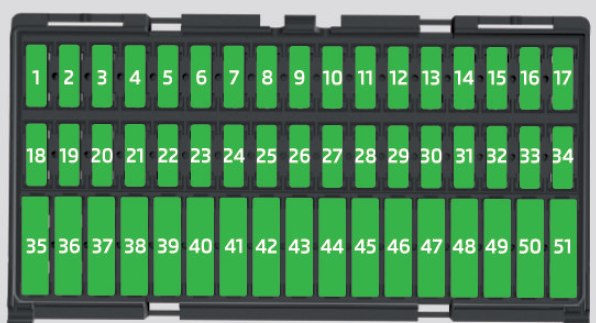

Boîte à fusibles dans l’habitacle
Les fusibles sont situés sous le volant, sous le tableau de bord.
| Numéro | Description |
| 1 | Téléphone;
Ventilateur de radiateur; Kit de clignotants; Unité de commande moteur. |
| 2 | Connexion de diagnostic;
Relais pour compresseur de climatisation. |
| 3 | Interrupteur de pédale d’embrayage;
Interrupteur de pédale de frein. |
| 4 | Feux de jour |
| 5 | Faisceau de câbles de l’interrupteur |
| 6 | Réglage du faisceau des phares;
Réglage du rétroviseur extérieur. |
| 7 | Non attribué |
| 8 | Non attribué |
| 9 | Aide au stationnement |
| 11 | Feux de brouillard |
| 12 | Feu de brouillard arrière |
| 13 | Feux de brouillard |
| 14 | Essuie-glace arrière |
| 15 | Interrupteur d’éclairage |
| 16 | Direction assistée |
| 17 | Essuie-glaces avant |
| 18 | Interrupteur de feu de recul |
| 19 | Vanne d’injection, pompe à eau |
| 20 | ABS/ESP;
Faisceau de câbles de l’interrupteur. |
| 21 | Interrupteur d’éclairage;
Éclairage de plaque d’immatriculation. |
| 22 | Feux de jour |
| 23 | Interrupteur d’éclairage |
| 24 | Faisceau de câbles de l’interrupteur |
| 25 | Faisceau de câbles de l’interrupteur |
| 26 | Faisceau de câbles de l’interrupteur |
| 27 | Lumière intérieure |
| 28 | Connecteur de diagnostic |
| 29 | Unité de gestion de la tension du véhicule |
| 30 | Chauffage des rétroviseurs extérieurs |
| 31 | Ventilateur de chauffage et de climatisation;
Vanne de régulation; Sonde lambda. |
| 32 | Clignotants;
Feu de freinage. |
| 33 | Faisceau principal |
| 34 | Tableau de bord;
Feux de route. |
| 35 | Non attribué |
| 36 | Allume-cigare;
Prise d’alimentation 12 V. |
| 37 | Ventilateur pour chauffage et climatisation |
| 38 | Radio |
| 39 | Toit ouvrant panoramique;
Klaxon. |
| 40 | Unité de commande moteur |
| 41 | Verrouillage centralisé |
| 42 | Module d’allumage |
| 43 | Sièges chauffants |
| 44 | Relais de pompe à carburant |
| 45 | Interrupteur d’éclairage |
| 46 | Chauffage de la lunette arrière |
| 47 | Vitres électriques – droite |
| 48 | Klaxon |
| 49 | Essuie-glace avant |
| 50 | Feux de brouillard |
| 51 | Vitres électriques – gauche |
Boîte à fusibles dans le compartiment moteur
Les fusibles sont situés sous le couvercle à côté de la batterie du véhicule.
| Numéro | Description |
| 51 | ABS/ESP |
| 52 | Ventilateur de radiateur |
| 53 | Gestion de la batterie;
Unité de commande du ventilateur de radiateur. |
| 54 | ABS/ESP |
| 55 | Unité de gestion de la tension du véhicule |
| 56 | Clé de contact;
Relais du moteur de démarrage. |
Fusibles dans le tableau de bord
Dans les véhicules équipés du système START-STOP, les fusibles sont situés sur le côté gauche du tableau de bord, derrière le couvercle.
| Numéro | Description |
| 1 | ABS/ESP |
| 2 | Tableau de bord |
| 3 | Radio;
Diagnostic. |
| 4 | Convertisseur de tension DC-DC;
Enroulements du relais du moteur de démarrage. |
| 5 | Non attribué |
| 6 | Relais de ventilateur d’air froid/chaud |
| 7 | Unité de commande du système de climatisation |
| 8 | Non attribué |
| 9 | Phare droit |
| 10 | Phare gauche |
| 11 | Moteur de démarrage |
| 12 | Convertisseur de tension DC-DC |
Schéma des fusibles et relais – Seat Mii
Concerne les véhicules fabriqués dans les années :
2013.
Le fusible 36 de la boîte à fusibles sous le tableau de bord est responsable de l’allume-cigare (prises de courant) de la Skoda Citigo.
| Couleur du fusible | Ampères [A] |
|---|---|
| violet | 3 |
| marron clair | 5 |
| marron | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
Boîte à fusibles dans l’habitacle
Les fusibles sont situés sous le volant, sous le tableau de bord.
| Numéro | Description |
| 1 | Téléphone;
Ventilateur de radiateur; Kit de clignotants; Unité de commande moteur. |
| 2 | Connexion de diagnostic;
Compresseur de climatisation. |
| 3 | Interrupteur de pédale d’embrayage;
Interrupteur de pédale de frein. |
| 4 | Feux de jour |
| 5 | Faisceau de câbles de l’interrupteur |
| 6 | Réglage du faisceau des phares;
Réglage des rétroviseurs extérieurs. |
| 7 | Transmission automatique |
| 8 | Transmission automatique |
| 9 | Airbag |
| 10 | Aide au stationnement |
| 11 | Feux de brouillard |
| 12 | Feu de brouillard arrière |
| 13 | Feux de brouillard |
| 14 | Essuie-glace arrière |
| 15 | Interrupteur d’éclairage |
| 16 | Direction assistée |
| 17 | Essuie-glaces avant |
| 18 | Interrupteur de feu de recul |
| 19 | Injecteurs;
Pompe de liquide de refroidissement. |
| 20 | ABS/ESP;
Faisceau de câbles de l’interrupteur. |
| 21 | Interrupteur d’éclairage;
Éclairage de plaque d’immatriculation. |
| 22 | Feux de jour |
| 23 | Interrupteur d’éclairage |
| 24 | Faisceau de câbles de l’interrupteur |
| 25 | Faisceau de câbles de l’interrupteur |
| 26 | Faisceau de câbles de l’interrupteur |
| 27 | Éclairage intérieur |
| 28 | Connecteur de diagnostic |
| 29 | Module de commande central |
| 30 | Chauffage des rétroviseurs extérieurs |
| 31 | Ventilateur de chauffage;
Vanne de régulation; Sonde lambda. |
| 32 | Clignotants;
Feu de freinage. |
| 33 | Faisceau principal |
| 34 | Tableau de bord;
Feux de route. |
| 35 | Non attribué |
| 36 | Allume-cigare;
Alimentation 12 V. |
| 37 | Ventilateur pour chauffage et climatisation |
| 38 | Radio |
| 39 | Toit ouvrant panoramique;
Klaxon. |
| 40 | Unité de commande moteur |
| 41 | Verrouillage centralisé |
| 42 | Module d’allumage |
| 43 | Sièges chauffants |
| 44 | Pompe à carburant |
| 45 | Interrupteur d’éclairage |
| 46 | Chauffage de la lunette arrière |
| 47 | Vitres électriques – droite |
| 48 | Klaxon |
| 49 | Essuie-glace avant |
| 50 | Feux de brouillard |
| 51 | Vitres électriques – gauche |
Boîte à fusibles dans le compartiment moteur
Les fusibles sont situés sous le couvercle à côté de la batterie du véhicule.
| Numéro | Description |
| S1 | ABS/ESP |
| S2 | Ventilateur de radiateur |
| S3 | Gestion de la batterie;
Unité de commande du ventilateur de radiateur. |
| S4 | ABS/ESP |
| S5 | Unité de commande centrale |
| S6 | Clé de contact;
Démarreur. |

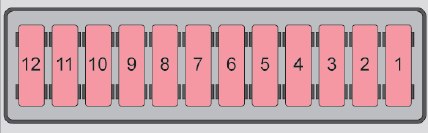

Fusibles dans le tableau de bord
Dans les véhicules équipés du système START-STOP, les fusibles sont situés sur le côté gauche du tableau de bord, derrière le couvercle.
| Numéro | Description |
| 1 | ABS/ESP |
| 2 | Tableau de bord |
| 3 | Radio;
Diagnostic. |
| 4 | Convertisseur de tension DC-DC;
Relais du démarreur. |
| 5 | Non attribué |
| 6 | Ventilateur de climatisation/chauffage |
| 7 | Unité de commande du système de climatisation |
| 8 | Non attribué |
| 9 | Phare droit |
| 10 | Phare gauche |
| 11 | Démarreur |
| 12 | Convertisseur de tension DC-DC |
Schéma des fusibles et relais – Seat Mii
Concerne les véhicules fabriqués dans les années :
2014.
Le fusible 36 de la boîte à fusibles sous le tableau de bord est responsable de l’allume-cigare (prises de courant) de la Škoda Citigo.
| Couleur du fusible | Ampère [A] |
|---|---|
| violet | 3 |
| marron clair | 5 |
| marron | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
Boîte à fusibles dans l’habitacle
Les fusibles sont situés sous le volant, sous le tableau de bord.
| Numéro | Description |
| 1 | Téléphone;
Ventilateur de radiateur; Instrument indicateur; Unité de commande moteur. |
| 2 | Port de diagnostic;
Compresseur d’air; Bouton de commande; Unité de commande de climatisation. |
| 3 | Interrupteur de pédale d’embrayage;
Interrupteur de pédale de frein. |
| 4 | Interrupteur de rétroéclairage;
Éclairage de plaque d’immatriculation. |
| 5 | Interrupteur de colonne de direction;
Unité de commande centrale. |
| 6 | Réglage du faisceau des phares;
Réglage des rétroviseurs extérieurs. |
| 7 | Transmission automatique |
| 8 | Transmission automatique |
| 9 | Airbag;
Bouton de commande. |
| 10 | Aide au stationnement |
| 11 | Phares |
| 12 | Feu de brouillard arrière |
| 13 | Phares |
| 14 | Essuie-glace arrière |
| 15 | Interrupteur d’éclairage |
| 16 | Direction assistée |
| 17 | Essuie-glaces avant |
| 18 | Interrupteur de feu de recul |
| 19 | Vannes d’injection;
Pompe de liquide de refroidissement. |
| 20 | ABS/ESP |
| 21 | Feux de stationnement |
| 22 | Feux de jour |
| 23 | Phares |
| 24 | Clignotants |
| 25 | Système d’essuie-glace et de lave-glace avant |
| 26 | Non attribué |
| 27 | Éclairage intérieur |
| 28 | Connecteur de diagnostic |
| 29 | Module de commande central |
| 30 | Chauffage des rétroviseurs extérieurs |
| 31 | Ventilateur de radiateur, sonde lambda |
| 32 | Clignotant;
Feu de freinage; Feux de jour; Feu arrière. |
| 33 | Faisceau principal |
| 34 | Faisceau principal |
| 35 | Pompe à carburant |
| 36 | Allume-cigare;
Prises d’alimentation 12 V. |
| 37 | Ventilateur pour chauffage et climatisation |
| 38 | Radio |
| 39 | Toit ouvrant panoramique;
Klaxon. |
| 40 | Unité de commande moteur |
| 41 | Verrouillage centralisé |
| 42 | Module d’allumage |
| 43 | Sièges chauffants |
| 44 | Pompe à carburant |
| 45 | Interrupteur d’éclairage |
| 46 | Chauffage de la lunette arrière |
| 47 | Vitres |
| 48 | Klaxon |
| 49 | Essuie-glaces |
| 50 | Feux de brouillard, phare |
| 51 | Vitres électriques |
Boîte à fusibles dans le compartiment moteur
Les fusibles sont situés sous le couvercle à côté de la batterie du véhicule.
| Numéro | Description |
| S1 | ABS/ESP |
| S2 | Ventilateur de radiateur |
| S3 | Contrôleur de ventilateur de radiateur;
Allumage. |
| S4 | ABS/ESP |
| S5 | Unité de commande;
Gestion de la batterie. |
| S6 | Clé de contact;
Moteur de démarrage. |
Fusibles dans le tableau de bord
Dans les véhicules équipés du système START-STOP, les fusibles sont situés sur le côté gauche du tableau de bord, derrière le couvercle.
| Numéro | Description |
| 1 | ABS/ESP |
| 2 | Tableau de bord |
| 3 | Radio, diagnostic |
| 4 | Convertisseur de tension DC-DC;
Relais du moteur de démarrage; Barre de boutons. |
| 5 | Non attribué |
| 6 | Non attribué |
| 7 | Non attribué |
| 8 | Non attribué |
| 9 | Phares |
| 10 | Phares |
| 11 | Moteur de démarrage |
| 12 | Convertisseur de tension DC-DC;
ABS; Tableau de bord; Radio. |
Schéma des fusibles et relais – Seat Mii
Concerne les véhicules fabriqués dans les années :
2015.
Le fusible 36 de la boîte à fusibles sous le tableau de bord est responsable de l’allume-cigare (prises de courant) de la Skoda Citigo.
| Couleur du fusible | Ampères [A] |
|---|---|
| violet | 3 |
| marron clair | 5 |
| marron | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
Boîte à fusibles dans l’habitacle
Les fusibles sont situés sous le volant, sous le tableau de bord.
| Numéro | Description |
| 1 | Téléphone;
Ventilateur de radiateur; Kit de clignotants; Unité de commande moteur. |
| 2 | Port de diagnostic;
Compresseur d’air; Panneau de boutons; Unité de commande de climatisation. |
| 3 | Interrupteur de pédale d’embrayage;
Interrupteur de pédale de frein. |
| 4 | Interrupteur de rétroéclairage;
Éclairage de plaque d’immatriculation. |
| 5 | Levier sous le volant;
Unité de commande centrale. |
| 6 | Réglage du faisceau des phares;
Réglage des rétroviseurs extérieurs. |
| 7 | Transmission automatique |
| 8 | Transmission automatique |
| 9 | Airbag;
Panneau de boutons. |
| 10 | Aide au stationnement |
| 11 | Phares |
| 12 | Feu de brouillard arrière |
| 13 | Phares |
| 14 | Essuie-glace arrière |
| 15 | Interrupteur d’éclairage |
| 16 | Direction assistée |
| 17 | Essuie-glaces avant |
| 18 | Interrupteur de feu de recul |
| 19 | Injecteurs;
Pompe de liquide de refroidissement. |
| 20 | ABS/ESP |
| 21 | Feux de position |
| 22 | Feux de jour |
| 23 | Phares |
| 24 | Clignotants des phares |
| 25 | Système d’essuie-glace et de lave-glace avant |
| 26 | Non attribué |
| 27 | Éclairage intérieur |
| 28 | Connecteur de diagnostic |
| 29 | Module de commande central |
| 30 | Chauffage des rétroviseurs extérieurs |
| 31 | Ventilateur de radiateur, sonde lambda |
| 32 | Clignotant;
Feu de freinage; Feux de jour; Feu arrière. |
| 33 | Faisceau principal |
| 34 | Faisceau principal |
| 35 | Pompe à carburant |
| 36 | Allume-cigare, prise d’alimentation 12 V |
| 37 | Ventilateur pour chauffage et climatisation |
| 38 | Radio |
| 39 | Toit panoramique;
Klaxon. |
| 40 | Unité de commande moteur |
| 41 | Verrouillage centralisé |
| 42 | Module d’allumage |
| 43 | Sièges chauffants |
| 44 | Pompe à carburant |
| 45 | Interrupteur d’éclairage |
| 46 | Chauffage de la lunette arrière |
| 47 | Vitres |
| 48 | Klaxon |
| 49 | Essuie-glaces |
| 50 | Feux de brouillard, phare |
| 51 | Vitres électriques |
Boîte à fusibles dans le compartiment moteur
Les fusibles sont situés sous le couvercle à côté de la batterie du véhicule.
| Numéro | Description |
| S1 | ABS/ESP |
| S2 | Ventilateur de radiateur |
| S3 | Contrôleur de ventilateur de radiateur;
Allumage. |
| S4 | ABS/ESP |
| S5 | Unité de commande;
Gestion de la batterie. |
| S6 | Clé de contact;
Moteur de démarrage. |
Fusibles dans le tableau de bord
Dans les véhicules équipés du système START-STOP, les fusibles sont situés sur le côté gauche du tableau de bord, derrière le couvercle.
| Numéro | Description |
| 1 | ABS/ESP |
| 2 | Tableau de bord |
| 3 | Radio;
Diagnostic. |
| 4 | Convertisseur de tension DC-DC;
Relais du moteur de démarrage; Bande de boutons. |
| 5 | Non attribué |
| 6 | Non attribué |
| 7 | Non attribué |
| 8 | Non attribué |
| 9 | Phares |
| 10 | Phares |
| 11 | Moteur de démarrage |
| 12 | Convertisseur de tension DC-DC;
ABS; Kit de clignotants; Radio. |
Schéma des fusibles et relais – Seat Mii
Concerne les véhicules fabriqués dans les années :
2016.
Boîte à fusibles sous le tableau de bord
Les fusibles sont situés sous le volant, sous le tableau de bord.
| Numéro | Description |
| 1 | Climatisation;
Connecteur de diagnostic. |
| 2 | Réglage de l’angle des phares;
Aide au stationnement; Réglage électrique des rétroviseurs extérieurs. |
| 3 | Transmission automatique;
Unité de commande moteur; Direction assistée; Levier de commande sous le volant; Kit d’indicateurs. |
| 4 | Airbag |
| 5 | Feu de recul |
| 6 | Essuie-glace arrière;
Lave-glace avant. |
| 7 | Phare de croisement – côté gauche |
| 8 | Phare de croisement – côté droit |
| 9 | Non attribué |
| 10 | Chauffage électrique des rétroviseurs extérieurs |
| 11 | Non attribué |
| 12 | Éclairage du véhicule |
| 13 | Éclairage du véhicule |
| 14 | Éclairage du véhicule |
| 15 | Véhicule avec système START-STOP:
Radio; Véhicule sans système START-STOP: Unité de commande centrale, chauffage, transmission automatique, interrupteur d’éclairage, éclairage de plaque d’immatriculation |
| 16 | Éclairage du véhicule |
| 17 | Essuie-glace arrière |
| 18 | Toit panoramique |
| 19 | Verrouillage centralisé |
| 20 | Chauffage de la lunette arrière |
| 21 | Feu de recul |
| 22 | Klaxon |
| 23 | Transformateur de tension |
| 24 | Clignotants des phares |
| 25 | Essuie-glaces |
| 26 | Essuie-glaces |
| 27 | Allumer les feux de détresse;
Feux de freinage. |
| 28 | Levier de vitesses pour transmission automatique |
| 29 | Pompe à carburant |
| 30 | Unité de commande moteur;
Kit d’indicateurs; Module de commande central; Capteur de pluie; Levier de commande sous le volant; Connecteur de diagnostic. |
| 31 | Éclairage du véhicule |
| 32 | Module de commande central |
| 33 | Éclairage du véhicule |
| 34 | Éclairage intérieur |
| 35 | Éclairage du véhicule |
| 36 | Éclairage du véhicule |
| 37 | ESC |
| 38 | Barre de clés |
| 39 | Levier sous le volant;
Commande d’essuie-glace avant. |
| 40 | Composants du moteur |
| 41 | Interrupteur de pédale de frein;
Ventilateur de refroidissement. |
| 42 | Unité de commande moteur |
| 43 | Pompe à carburant |
| 44 | Composants du moteur |
| 45 | Composants du moteur |
| 46 | Alimentation 12 V |
| 47 | Ventilateur pour climatisation/chauffage |
| 48 | Sièges chauffants |
| 49 | Vitres électriques |
| 50 | Éclairage du véhicule |
| 51 | Vitres électriques |
Boîte à fusibles dans le tableau de bord
Dans les véhicules équipés du système START-STOP, les fusibles sont situés sur le côté gauche du tableau de bord, derrière le couvercle.
| Numéro | Description |
| 1 | ABS/ESP |
| 2 | Tableau de bord |
| 3 | Radio |
| 4 | Convertisseur de tension DC-DC;
Relais du moteur de démarrage; Barre de boutons. |
| 5 | Système de climatisation |
| 6 | Non attribué |
| 7 | Non attribué |
| 8 | Non attribué |
| 9 | Éclairage du véhicule – côté droit |
| 10 | Éclairage du véhicule – côté gauche |
| 11 | Moteur de démarrage |
| 12 | Convertisseur de tension DC-DC;
ABS; Kit d’indicateurs; Radio. |
Boîte à fusibles dans le compartiment moteur
| Numéro | Description |
| 1 | ABS/ESP |
| 2 | Ventilateur de radiateur |
| 3 | Unité de commande du ventilateur de radiateur;
Alimentation. |
| 4 | ABS/ESP |
| 5 | Unité de commande centrale;
Module de données de batterie. |
| 6 | Clé de contact;
Moteur de démarrage. |
Schéma des fusibles et relais – Seat Mii
Concerne les véhicules fabriqués dans les années :
2017.
Boîte à fusibles sous le tableau de bord
Les fusibles sont situés sous le volant, sous le tableau de bord.
| Numéro | Description |
| 1 | Climatisation;
Prise de diagnostic. |
| 2 | Contrôle de l’angle des phares;
Aide au stationnement; Réglage de la surface des rétroviseurs extérieurs. |
| 3 | Transmission automatique;
Unité de commande moteur; Direction assistée; Levier de commande sous le volant; Kit d’indicateurs |
| 4 | Airbag |
| 5 | Phare de recul |
| 6 | Essuie-glace arrière;
Lave-glace avant. |
| 7 | Feu de route – côté gauche |
| 8 | Feu de route – côté droit |
| 9 | Non attribué |
| 10 | Chauffage électrique des rétroviseurs extérieurs;
Prise de diagnostic. |
| 11 | Non attribué |
| 12 | Éclairage du véhicule |
| 13 | Éclairage du véhicule |
| 14 | Éclairage du véhicule |
| 15 | Véhicule avec système START-STOP:
Radio; Véhicule sans système START-STOP: Unité de commande, chauffage, transmission automatique, interrupteur d’éclairage, éclairage de plaque d’immatriculation. |
| 16 | Éclairage du véhicule |
| 17 | Essuie-glace arrière |
| 18 | Toit panoramique |
| 19 | Verrouillage centralisé |
| 20 | Chauffage de la lunette arrière |
| 21 | Phare de recul |
| 22 | Klaxon |
| 23 | Stabilisateur de tension (pour système START-STOP) |
| 24 | Clignotants des phares |
| 25 | Essuie-glaces |
| 26 | Radio |
| 27 | Activer les feux de détresse;
Feux de freinage. |
| 28 | Levier de vitesses pour transmission automatique |
| 29 | Pompe à carburant |
| 30 | Unité de commande moteur;
Kit d’indicateurs; Capteur de pluie; Levier de commande sous le volant. |
| 31 | Éclairage du véhicule |
| 32 | Unité de commande de contrôle |
| 33 | Éclairage du véhicule |
| 34 | Éclairage intérieur |
| 35 | Éclairage du véhicule |
| 36 | Éclairage du véhicule |
| 37 | ESC |
| 38 | Barre de clés |
| 39 | Levier de commande sous le volant;
Lave-glaces avant et arrière. |
| 40 | Sonde lambda;
Ventilateur de radiateur; Vanne d’accélérateur; Vanne de pression d’huile; Vanne de filtre à charbon actif. |
| 41 | Interrupteur de pédale de frein;
Ventilateur de refroidissement. |
| 42 | Unité de commande moteur |
| 43 | Pompe à carburant |
| 44 | Injecteurs |
| 45 | Bobines d’allumage |
| 46 | Pression d’alimentation 12 V |
| 47 | Ventilateur pour climatisation/chauffage |
| 48 | Sièges chauffants |
| 49 | Vitres électriques |
| 50 | Éclairage du véhicule |
| 51 | Vitres électriques |
Boîte à fusibles dans le tableau de bord
Dans les véhicules équipés du système START-STOP, les fusibles sont situés sur le côté gauche du tableau de bord, derrière le couvercle.
| Numéro | Description |
| 1 | ABS/ESP |
| 2 | Tableau de bord |
| 3 | Radio |
| 4 | Convertisseur de tension DC-DC;
Relais du moteur de démarrage; Barre de boutons. |
| 5 | Système de climatisation |
| 6 | Non attribué |
| 7 | Non attribué |
| 8 | Non attribué |
| 9 | Éclairage du véhicule – côté droit |
| 10 | Éclairage du véhicule – côté gauche |
| 11 | Moteur de démarrage |
| 12 | Convertisseur de tension DC-DC;
ABS; Kit d’indicateurs; Radio. |
Boîte à fusibles dans le compartiment moteur
| Numéro | Description |
| 1 | ABS/ESP |
| 2 | Ventilateur de radiateur |
| 3 | Unité de commande du ventilateur de radiateur;
Alimentation. |
| 4 | ABS/ESP |
| 5 | Unité de commande de contrôle;
Module de données de batterie. |
| 6 | Clé de démarrage;
Moteur de démarrage. |
Schéma des fusibles et relais – Seat Mii
Concerne les véhicules fabriqués dans les années :
2018, 2019.
| Couleur du fusible | Courant maximal |
|---|---|
| violet | 3 |
| marron clair | 5 |
| marron | 7,5 |
| rouge | 10 |
| bleu | 15 |
| jaune | 20 |
| blanc | 25 |
| vert | 30 |
| orange | 40 |
Boîte à fusibles sous le tableau de bord
Les fusibles sont situés sous le volant, sous le tableau de bord.
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Climatisation, connecteur de diagnostic |
| 2 | Contrôle du flux des phares ;
Aide au stationnement ; Réglage de la position des rétroviseurs extérieurs électriques ; Sièges chauffants. |
| 3 | Transmission automatique ;
Unité de commande du moteur ; Direction assistée ; Levier de commande sous le volant ; Tableau de bord ; Ventilateur de radiateur. |
| 4 | Airbag |
| 5 | Feu de recul |
| 6 | Système d’essuie-glaces avant et arrière |
| 7 | Phare de croisement – côté gauche |
| 8 | Phare de croisement – côté droit |
| 9 | Non attribué |
| 10 | Rétroviseurs extérieurs chauffants électriquement ;
Port de diagnostic ; Capteur de pluie. |
| 11 | Feux de jour |
| 12 | Non attribué |
| 13 | Éclairage du véhicule – côté gauche |
| 14 | Éclairage du véhicule – côté droit |
| 15 | Véhicule avec système START-STOP :
Radio ; Véhicule sans système START-STOP : Éclairage des boutons, chauffage, transmission automatique, interrupteur d’éclairage, éclairage de la plaque d’immatriculation. |
| 16 | Éclairage du véhicule – feu de brouillard arrière |
| 17 | Essuie-glace arrière |
| 18 | Toit panoramique |
| 19 | Verrouillage centralisé |
| 20 | Dégivrage de la lunette arrière |
| 21 | Feu de recul ;
Feux de brouillard. |
| 22 | Klaxon |
| 23 | Stabilisateur de tension (pour système START-STOP) ; Éclairage du véhicule (véhicule sans système START-STOP) |
| 24 | Clignotants des phares |
| 25 | Essuie-glaces |
| Numéro | Description |
|---|---|
| 26 | Véhicule à moteur avec système START-STOP :
Feux du véhicule ; Véhicule à moteur sans système START-STOP : Radio. |
| 27 | Allumer les feux de signalisation ;
Feux de freinage. |
| 28 | Levier de vitesses pour transmission automatique |
| 29 | Pompe à carburant |
| 30 | 2018 :
Unité de commande du moteur, tableau de bord, capteur de pluie, levier de commande sous le volant, système de climatisation ; 2019 : Unité de commande du moteur, tableau de bord, levier de commande sous le volant, pompe à carburant. |
| 31 | 2018 :
Éclairage du véhicule – phares avec feux de croisement (concerne les véhicules avec système START-STOP) ; 2019 : Éclairage du véhicule. |
| 32 | Système de commande centralisée |
| 33 | Éclairage du véhicule – feu de stationnement |
| 34 | Éclairage intérieur |
| 35 | Éclairage du véhicule – côté droit (concerne les véhicules sans système START-STOP) ;
Tableau de bord (2019). |
| 36 | Éclairage du véhicule – côté gauche (concerne les véhicules sans système START-STOP) |
| 37 | ESP |
| 38 | Panneau de boutons, convertisseur de tension DC-DC (concerne les véhicules avec système START-STOP) ;
Démarrage du moteur (2019). |
| 39 | Levier de commande sous le volant ;
Gicleurs pour essuie-glaces avant et arrière. |
| 40 | Sonde lambda ;
Ventilateur de radiateur ; Vanne d’accélérateur ; Vanne de pression d’huile ; Vanne de filtre à charbon actif ; Composants du moteur (2019). |
| 41 | Interrupteur de pédale de frein ;
Interrupteur de pédale d’embrayage ; Ventilateur de radiateur ; Composants du moteur. |
| 42 | Système de gestion du moteur |
| 43 | 2018 :
Pompe à carburant, pompe à vide pour système de freinage ; 2019 : Pompe à vide pour système de freinage, climatisation. |
| 44 | Injecteurs, composants du moteur, pompe à carburant |
| 45 | Bobines d’allumage, composants du moteur |
| 46 | Prise d’alimentation 12 V |
| 47 | Ventilateur pour climatisation/chauffage |
| 48 | Sièges chauffants |
| 49 | Vitres électriques – droite |
| 50 | Éclairage du véhicule – feux de jour, phares avec feux de croisement |
| 51 | Vitres électriques – gauche |
Boîte à fusibles dans le tableau de bord
Dans les véhicules équipés du système START-STOP, les fusibles sont situés sur le côté gauche du tableau de bord, derrière le panneau.
| Numéro | Description |
|---|---|
| 1 | ABS/ESP |
| 2 | Tableau de bord |
| 3 | Radio |
| 4 | Convertisseur de tension DC-DC ;
Moteur de démarrage ; Panneau de boutons. |
| 5 | Système de climatisation |
| 6 | Non attribué |
| 7 | Non attribué |
| 8 | Non attribué |
| 9 | Éclairage du véhicule – côté droit |
| 10 | Éclairage du véhicule – côté gauche |
| 11 | Moteur de démarrage |
| 12 | Convertisseur de tension DC-DC ;
ABS ; Tableau de bord ; Radio. |
Boîte à fusibles dans le compartiment moteur
| Numéro | Description |
|---|---|
| 1 | ABS/ESP |
| 2 | Ventilateur de radiateur ;
Ventilateur de climatisation. |
| 3 | Système de gestion du refroidissement ;
Démarrage. |
| 4 | ABS/ESP |
| 5 | Module de données de batterie ;
Verrouillage de l’allumage. |
| 6 | Clé de contact ;
Moteur de démarrage. |
À propos de la Seat Mii (2011-2019)
La Seat Mii est un véhicule urbain produit de 2011 à 2019. Cette voiture compacte est réputée pour sa praticité et son efficacité, ce qui la rend idéale pour l’environnement urbain. La Seat Mii était disponible avec plusieurs options de motorisation, y compris des moteurs essence de 1.0 litre, offrant différents niveaux de puissance. Grâce à ses dimensions compactes et à sa faible consommation de carburant, ce modèle est populaire auprès des conducteurs qui recherchent un véhicule fiable et économique pour leurs trajets quotidiens.
Schéma de la boîte à fusibles Seat Mii
Cette page présente le schéma de la boîte à fusibles pour la Seat Mii, essentiel pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située à l’intérieur du véhicule, souvent sous le tableau de bord ou dans l’espace des pieds du conducteur. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître sa configuration et ses fonctions.
