Seat Toledo II (1999-2004) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Seat Toledo II 1999–2004, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Seat Toledo II
S’applique aux véhicules fabriqués entre :
1999, 2000, 2001, 2002, 2003, 2004.
Boîte à fusibles du tableau de bord
| Numéro |
Ampères |
Description |
| 1 | 5 | Z4 – Rétroviseur extérieur chauffant côté conducteur (modèles sans lève-vitre électrique) ; Z5 – Rétroviseur extérieur chauffant côté passager avant (modèles sans lève-vitre électrique) ; Z20 – Élément chauffant de buse de lave-glace gauche ; Z21 – Élément chauffant de buse de lave-glace droit. |
| 2 | 5 | E3 – Interrupteur de feux de détresse ; J1 – Relais de clignotants ; M5 – Ampoule de clignotant avant gauche ; M6 – Ampoule de clignotant arrière gauche ; M7 – Ampoule de clignotant avant droit ; M8 – Ampoule de clignotant arrière droit ; J567 – Contrôleur de phare à décharge gauche ; J568 – Contrôleur de phare à décharge avec réglage de la portée des phares droit. |
| 3 | 5 | J5 – Relais de feux de brouillard ; E20 – Interrupteurs et régulateur d’éclairage des instruments. |
| 4 | 5 | X – Éclairage de plaque d’immatriculation |
| 5 | 7,5 | E45 – Interrupteur de régulateur de vitesse ; E221 – Unité de commande au volant ; E227 – Bouton de régulateur de vitesse (CCS) Bouton SET ; G65 – Capteur de haute pression (système de climatisation) ; J131 – Contrôleur de siège chauffant conducteur ; J132 – Contrôleur de siège chauffant passager avant ; J245 – Contrôleur de réglage de toit ouvrant (modèles sans verrouillage centralisé) ; J255 – Climatronic ; G266 – Capteur de niveau et de température d’huile ; J293 – Contrôleur de ventilateur de radiateur, volant multifonction ; J393 – Système de confort (E231 – Bouton de chauffage des rétroviseurs extérieurs) ; J453 – Contrôleur de volant multifonction ; J446 – Contrôleur d’aide au stationnement ; J503 – Unité de commande avec écran pour système radio et de navigation ; N147 – Vanne bidirectionnelle pour vanne de fermeture de liquide de refroidissement (au-dessus de F269 – interrupteur de position de vanne de température) ; V154 – Moteur de contrôleur de vanne d’air frais/recirculé. |
| 6 | 5
5 |
Jusqu’en avril 2001 : J379 – Verrouillage centralisé et centrale d’alarme ; à partir de septembre 2002 : J651 – Relais de vanne de fermeture 1 (code moteur BEH). |
| 7 | 10 | K142 – Témoin de position du levier de vitesses P/N ; M16 – Ampoule de feu de recul gauche ; M17 – Ampoule de feu de recul droit. |
| 8 | 5 | J412 – Unité de commande électronique pour téléphone portable |
| 9 | 5 | E256 – Bouton TCS et ESP ; G85 – Capteur d’angle de braquage ; J104 – Centrale ABS/ABS avec EDL/ASR/ESP. |
| 10 | 15 510 |
jusqu’en octobre 2001 : Gestion moteur : essence ; Gestion moteur : diesel ; à partir de novembre 2001 : R – Radio (contact S) ; J285 – Affichage dans le tableau de bord ; J503 – Unité de commande avec écran pour radio et navigation ; |
| 11 | 5 | J285 – Unité de commande avec affichage dans le tableau de bord ; N110 – Électroaimant de blocage du levier de sélection. |
| 12 | 7,5 | J412 – Unité de commande électronique pour téléphone portable ; G273 – Capteur de surveillance intérieure ; G274 – Émetteur de surveillance intérieure ; T16 – Connecteur à 16 broches (dans le panneau central des instruments, connexion pour autodiagnostic) ; W11 – Lampe de lecture arrière gauche (modèles avec moniteur intérieur) ; W12 – Lampe de lecture arrière droite (modèles avec moniteur intérieur). |
| 13 | 10 | F – Interrupteur de feux de stop ; M9 – Ampoule de stop gauche ; J…..-.Collecteur moteur ; J104 – Contrôleur ABS/ABS avec EDL/ASR/ESP ; M9 – Ampoule de stop gauche ; M10 – Ampoule de stop droite ; M21 – Ampoule de stop gauche et de feu arrière ; M25 – Ampoule de feu stop surélevé. |
| 14 | 10 | J393 – Unité de commande centrale du système de confort (modèles sans verrouillage centralisé) ; J546 – Modèles de télécommande de hayon ; sans verrouillage centralisé : M27 – Témoin de porte gauche ; M28 – Témoin de porte droite ; W – Éclairage intérieur avant ; W3 – Éclairage de coffre ; W11 – Lampe de lecture arrière gauche ; W12 – Lampe de lecture arrière droite ; W14 – Rétroviseur éclairé (côté passager avant) ; W18 – Éclairage de coffre gauche ; W19 – Lampe de lecture/côté conducteur ; W20 – Rétroviseur éclairé (côté conducteur). |
| 15 | 5 | G85 – Capteur d’angle de braquage ;
J217 – Unité de commande de transmission automatique ; |
| 16 | 10 | J255 – Climatronic ; J293 – Contrôleur de ventilateur de radiateur. |
| 17 | – | – |
| 18 | 10 | J285 – Unité de commande avec affichage dans le tableau de bord ; L2 – Ampoule droite à double filament ; M32 – Ampoule de feux de route droite. |
| 19 | 10 | L1 – Ampoule gauche à double filament ; M30 – Ampoule de phare gauche. |
| 20 | 1 | E102 – Régulateur de portée des phares ;
J427 – Actionneur de phare à décharge droit ; |
| 21 | 15 | L1 – Ampoule gauche à double filament ; M29 – Ampoule de feu de croisement gauche ; J426 – Actionneur de phare à décharge gauche ; J567 – Contrôleur de phare à décharge avec réglage de la portée de phare gauche. |
| 22 | 5 | J285 – Unité de commande avec affichage sur le tableau de bord ; M3 – Ampoule côté droit. |
| 23 | 5 | J285 – Unité de commande avec affichage sur le tableau de bord ; M1 – Ampoule côté gauche. |
| 24 | 20 | E22 – Interrupteur d’essuie-glace avec fonctionnement intermittent, moteur d’essuie-glace de pare-brise ; J31 – Relais d’essuie-glace et de lave-glace automatique intermittent ; V – Moteur d’essuie-glace de pare-brise ; V59 – Pompe de lave-glace avant et arrière. |
| 25 | 20 | E9 – Interrupteur de ventilateur d’air frais ; E35 – Interrupteur de climatisation ; N24 – Résistance série de ventilateur d’air frais avec fusible thermique ; V2 – Ventilateur d’air frais ; J293 – Unité de commande de ventilateur de radiateur ; J255 – Climatronic ; J… – Unités de commande moteur. |
| 26 | 25 | Z1 – Chauffage de la lunette arrière |
| 27 | 15 | jusqu’en novembre 2005 : V12 – Moteur d’essuie-glace arrière ; à partir de décembre 2005 : U1 – Allume-cigare ; U5 – Prise 12 V, côté gauche dans le coffre. |
| 28 | 15 | G6 – Pompe à carburant (pompe d’alimentation) |
| 29 | 15 2010 |
Essence (pas pour code moteur BDE) Gestion moteur : Code moteur BDE Gestion moteur : Diesel |
| 30 | 20 | J245 – Unité de commande de régulation de toit ouvrant ; V1 – Moteur de toit ouvrant. |
| 31 | 20
5 |
J217 – Unité de commande de transmission automatique ; F125 – Interrupteur multifonction ; J542 – Unité de commande de servofrein ; J492 – Unité de commande de transmission intégrale (4 mouvements) ; |
| 32 | 10 30 |
Injecteurs : Essence ; Gestion moteur : Diesel. |
| 33 | 20 | J31 – Relais de lave-glace et d’essuie-glace automatique intermittent ; V11 – Pompe de lave-phares. |
| 34 | 10 | Gestion moteur |
| 35 | 30 | U10 – Prise de remorque ; jusqu’en novembre 2005 : Prise U5-12 V, côté gauche dans le coffre. |
| 36 | 15 | J5 – Relais de feux de brouillard ;
L22 – Ampoule de feu de brouillard gauche ; |
| 37 | 15 510 |
jusqu’en octobre 2001 : J285 – Unité de commande avec affichage sur le tableau de bord ; J503 – Unité de commande avec affichage pour radio et système de navigation ; R – Radio, contact S ; à partir de novembre 2001 : Gestion moteur : essence ; Gestion moteur : diesel. |
| 38 | 15 | E204 – Interrupteur de déverrouillage à distance du bouchon de réservoir ; J379 – Unité centrale de verrouillage centralisé et d’alarme ; J386 – Unité centrale de porte conducteur ; J387 – Unité centrale de porte passager avant ; J388 – Unité centrale de porte arrière gauche ; J389 – Unité centrale de porte arrière droite ; J398 – Relais de déverrouillage à distance du hayon ; V155 – Moteur de verrouillage du bouchon de réservoir. |
| 39 | 15 | E3 – Interrupteur de feux de détresse ; J1 – Relais de clignotants ; J567 – Unité de commande de phares à décharge avec réglage de la portée des phares droit ; J568 – Unité de commande de phares à décharge avec réglage de la portée des phares droit ; M5 – Ampoule de clignotant avant gauche ; M6 – Ampoule de clignotant arrière gauche ; M7 – Ampoule de clignotant avant droit ; M8 – Ampoule de clignotant arrière droit. |
| 40 | 20 | H1 – Klaxon à deux tons |
| 41 | 15 | U1 – Allume-cigare (jusqu’en novembre 2005) |
| 42 | 25 | R – Radio ; R12 – Amplificateur ; J503 – Unité de commande avec affichage pour radio et système de navigation ; J415 – Tuner de système de navigation pour TV ; J559 – Unité de commande d’informations routières. |
| 43 | 10 | Gestion moteur |
| 44 | 15 | J131 – Unité de commande de siège chauffant conducteur ;
J132 – Unité de commande de siège chauffant passager avant. |
Emplacement des fusibles dans le support de fusible/batterie
Jusqu’en août 2000

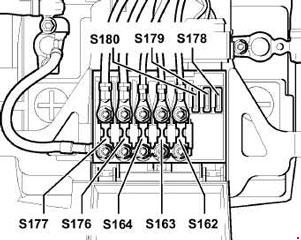

À partir de septembre 2000
| Numéro |
Ampères [A] |
Description |
| S162 | 50 | Chauffage des broches chauffantes |
| S163 | 50 | Gestion moteur |
| S164 | 40 | Ventilateur de radiateur |
| S176 | 110 | Intérieur |
| S177 | 110 150 |
Alternateur (90 A) Alternateur (120 A) |
| S178 | 30 | ABS (pompe) |
| S179 | 30 | ABS |
| S180 | 30 | Ventilateur de radiateur |
Emplacement des relais et des fusibles
| Emplacement des fusibles sur le schéma des relais | ||
| A | – | Fusible du régulateur de siège |
| b | – | Fusibles pour V192 – Pompe à vide pour freins (à partir de mai 2002) |
| C | – | Fusible du régulateur de vitre, verrouillage centralisé et rétroviseur extérieur chauffant (uniquement modèles avec système confort et régulateur de vitre) |
| Emplacement des relais sur le schéma des relais | ||
| 1 | J4 – Relais de klaxon à deux tons (53) | |
| 2 | J59 – Relais de décharge du contact X (18) J59 – Relais de décharge du contact X (100) | |
| 3 | Vide | |
| 4 | J17 – Relais de pompe à carburant (409) J52 – Relais de bougies de préchauffage (103) | |
| V/VI | J31 – Relais de lave-glace et d’essuie-glace automatique, sans système de lave-phares (377), -avec système de lave-phares (389), -avec capteur de pluie (192) | |
| Emplacement des relais sur le support de relais supplémentaire à 13 positions au-dessus du schéma des relais, véhicules avec volant à gauche | ||
| 1 | Vide | |
| 2 | J398 – Relais de déverrouillage à distance du hayon (79) J546 – Unité de commande de déverrouillage à distance du hayon (407) |
|
| 3 | Vide | |
| 4 | J5 – Relais de feux de brouillard (53) | |
| 5 | J453 – Unité de commande multifonction du volant (450) | |
| 6 | J453 – Unité de commande multifonction du volant (450) | |
| 7 | J508 – Relais de réduction de l’intensité lumineuse du feu stop (206) | |
| 8 | J99 – Relais de rétroviseur extérieur chauffant (53) J541 – Relais de vanne de fermeture de liquide de refroidissement (53) |
|
| 9 | J17 – Relais de pompe à carburant, diesel à quatre roues motrices, (53) | |
| 10 | J17 – Relais de pompe à carburant (pompe d’alimentation) (167) | |
| 11 | J226 – Verrouillage du démarreur et relais de feu de recul (175) | |
| 12 | J317 – Relais de tension d’alimentation du terminal 30 (109) | |
| 13 | J151 – Relais de circuit de refroidissement continu (53) | |
| Emplacement des fusibles sur le support de fusible à 13 positions, véhicules avec volant à gauche : | ||
| D | – | Vide |
| E | – | Vide |
| F | 15A | S30 – Fusible d’essuie-glace arrière unique (à partir de décembre 2005), S144 – Fusible du système d’alarme de verrouillage centralisé (indicateur ATA) |
| G | 15A | S111 – Fusible du système antivol (klaxon ATA) |
| 1 | J453 – Unité de commande multifonction du volant (450) | |
| 2 | J453 – Unité de commande multifonction du volant (450) | |
| 3 | J5 – Relais de feux de brouillard (53) | |
| 4 | Vide | |
| 5 | J398 – Relais de déverrouillage à distance du hayon (79) J546 – Unité de commande de déverrouillage à distance du hayon (407) |
|
| 6 | Vide | |
| 7 | J151 – Relais de circuit de refroidissement continu (53) | |
| 8 | J317 – Relais de tension d’alimentation du terminal 30 (109) | |
| 9 | J226 – Blocage du démarreur et relais de feu de recul (175) | |
| 10 | J17 – Relais de pompe à carburant (pompe d’alimentation) (167) | |
| 11 | J17 – Relais de pompe à carburant, diesel à quatre roues motrices, (53) | |
| 12 | J99 – Relais de rétroviseur extérieur chauffant (53) J541 – Relais de vanne de fermeture de liquide de refroidissement (53) J193 – Relais d’allume-cigare (53) |
|
| 13 | J508 – Relais de réduction de l’intensité lumineuse du feu stop (206) | |
| D | 15A | S144 – Fusible du système d’alarme antivol de verrouillage centralisé (indicateur ATA) |
| E | 15A | S111 – Fusible du système antivol (klaxon ATA) S30 – Fusible d’essuie-glace arrière unique (à partir de décembre 2005) |
| F | – | Vide |
| G | – | Vide |
À propos de la Seat Toledo II (1999-2004)
La Seat Toledo II, produite de 1999 à 2004, est un modèle populaire de la classe moyenne qui offre une combinaison équilibrée de confort, de performances et de fiabilité. Ce modèle est connu pour son design élégant et son intérieur spacieux, offrant amplement d’espace pour les passagers et les bagages. La Seat Toledo II était disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offraient différents niveaux de puissance et d’efficacité. Grâce à ses caractéristiques de conduite et à ses solutions techniques, elle est devenue populaire auprès des conducteurs à la recherche d’un véhicule fiable et pratique.
Schéma de la boîte à fusibles de la Seat Toledo II
Cette page présente le schéma de la boîte à fusibles de la Seat Toledo II, indispensable pour l’entretien et les réparations du véhicule. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et le fonctionnement du véhicule, il est donc important de connaître sa disposition et ses fonctions.
