Renault Megane Scenic 1 – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Renault Mégane Scénic I, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
1998, 1999, 2000, 2001, 2002 et 2003
Compartiment moteur

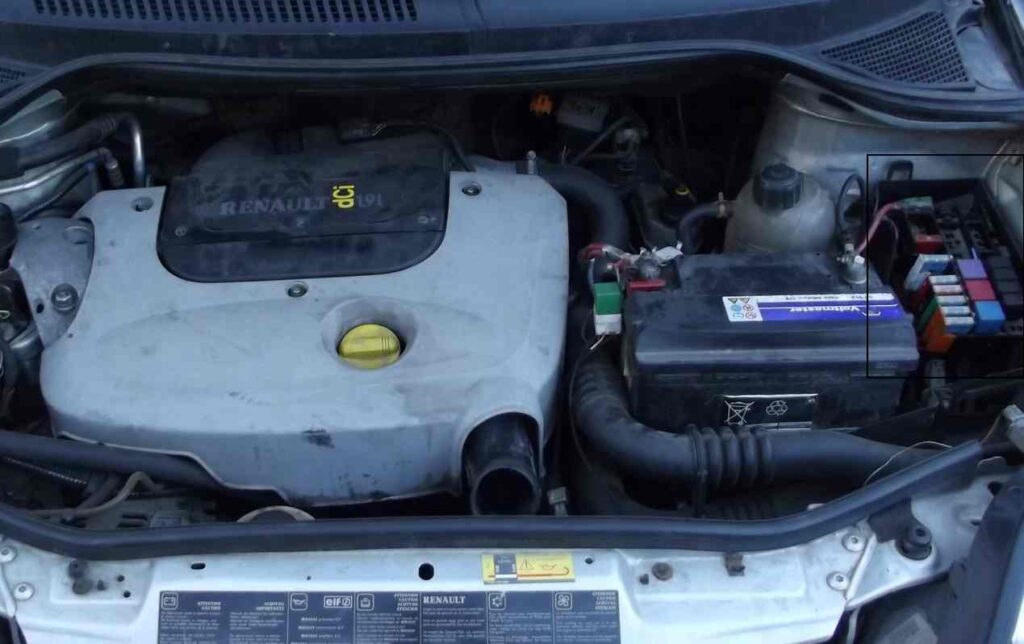

Dans le compartiment moteur, l’unité est située sur le côté gauche, à côté de la batterie.
Différentes variantes de sa réalisation sont possibles.
Option photo 1

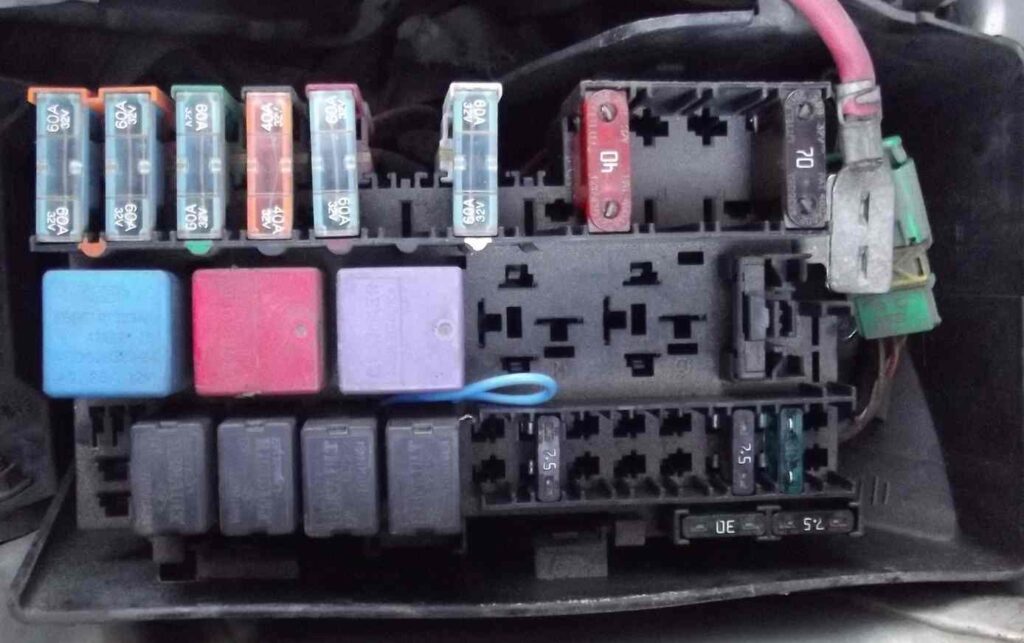

Option photo 2
Diagramme
Fonctions
| A | Relais de pompe à carburant |
| b | Relais de gestion moteur |
| C | Relais de chauffage du liquide de refroidissement 1 |
| D | Relais d’embrayage électromagnétique du compresseur de climatisation |
| F | Relais de démarreur – transmission automatique |
| g | |
| h | |
| i | Relais de chauffage du liquide de refroidissement 2 |
| J | Relais de moteur de ventilateur de refroidissement – haute vitesse |
| K | Relais de moteur de ventilateur de refroidissement – basse vitesse |
| 1 | (30A) Moteur de ventilateur de refroidissement, réchauffeur de filtre à carburant |
| 2 | (30A) Gestion moteur |
| 3 | (7,5A) Climatisation |
| 4 | (3A) Système bicarburant |
| 5 | (7,5A) Système bicarburant |
| 6 | (7,5A) Système de gestion de transmission automatique, démarreur |
| 7 | (7.5) Airbag, système de gestion moteur, réchauffeur de filtre à carburant |
| 8 | (7,5A) Système bicarburant |
| 9 | Diode de climatisation |
| 10 | Diode de climatisation |
| 11 | (70A) Chauffage du liquide de refroidissement, bougies d’allumage |
| 12 | |
| 13 | |
| 14 | (40A / 50A) Moteur de ventilateur de refroidissement – 2ème vitesse, réchauffeur de filtre à carburant |
| 15 | |
| 16 | (60A) Système de freinage antiblocage (ABS) |
| 17 | |
| 18 | (60A) Pare-brise chauffant |
| 19 | (40A) Système de climatisation |
| 20 | (60A) Module de commande multifonction 1 |
| 21 | (60A) Boîte à fusibles / relais, tableau de bord 2 |
| 22 | (60A) Système antivol, klaxon, interrupteur d’éclairage |
Habitacle

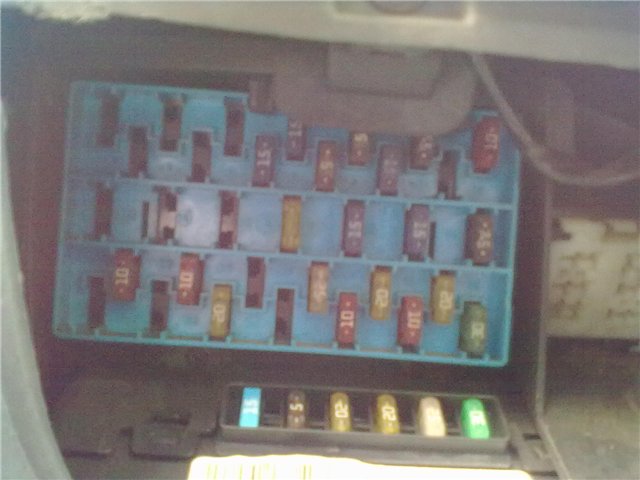

Situé sur le côté gauche du volant, sous le couvercle de protection.

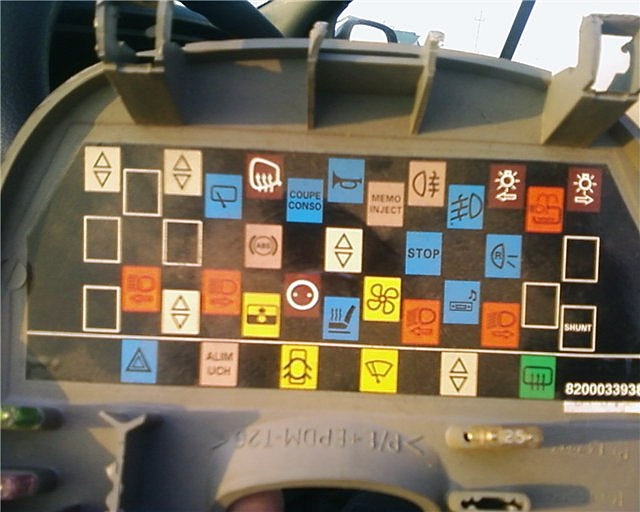

Au dos du couvercle se trouve le schéma actuel des fusibles.

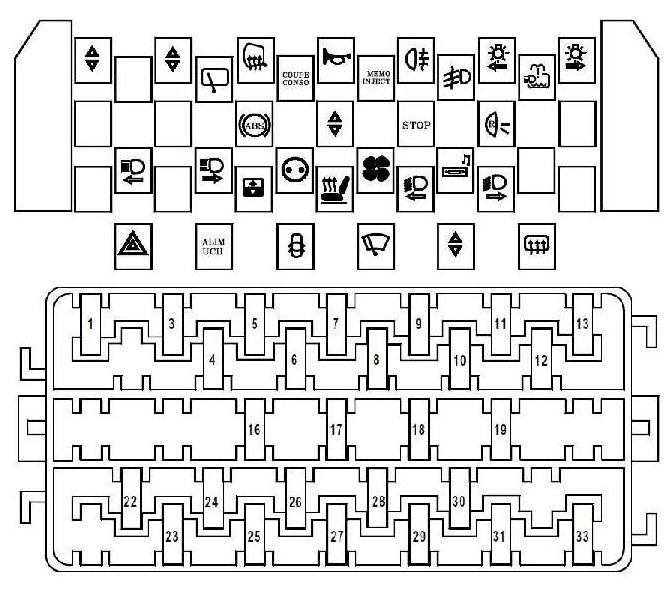

Diagramme
Fonction
- (25A) Moteur de lève-vitre de porte arrière gauche
- –
- (25A) Moteur de lève-vitre de porte arrière droite
- (15A) Essuie-glace/lave-glace arrière
- (7,5A) Rétroviseurs extérieurs chauffants
- (15A) Système audio, antenne électrique, rétroviseurs extérieurs électriques
- (15A) Klaxon
- Relais de moteur de ventilateur de refroidissement, tableau de bord
- (5A) Feux de brouillard arrière
- (15A) Feux de brouillard
- (7,5A) Feux de position avant gauche / feux de position arrière gauche
- (10A) Lave-phares
- (7,5A) Feux de position avant droit / feux de position arrière droit
- –
- –
- (5A) Système de freinage antiblocage (ABS)
- (25A) Moteur de lève-vitre de porte avant droite
- (15A) Système de contrôle automatique de la transmission, relais de moteur de lève-vitre, feux de stop
- (15A) Module de commande multifonction 1, feux de recul
- –
- –
- (10A) Phare de route (gauche)
- (25A) Moteur de lève-vitre de porte avant gauche
- (10A) Phare de route (droit)
- (20A) Climatisation, toit ouvrant
- (10A) Connecteur d’alimentation pour accessoires
- (15A) Sièges chauffants
- (20A) Chauffage / climatisation
- (10A) Feux de croisement (gauche)
- (15A) Système audio, fusible allume-cigare Renault Megan phase 1
- (10A) Ampoule de feu de croisement (droite)
- –
- Jonction – phares
Le fusible numéro 30 est responsable de l’allume-cigare.
Ligne inférieure
Diagramme
Circuits protégés
- A – (15A) Clignotants / feux de détresse
- B – (5A) Unité de commande multifonction 1
- C – (20A) Verrouillage centralisé
- D – (20A) Essuie-glace avant
- E – (25A) Vitres électriques
- F – (30A) Rétroviseurs extérieurs chauffants, lunette arrière chauffante
Les relais suivants peuvent également se trouver derrière la boîte à fusibles :
Diagramme
Fonction
| A | Relais de pompe de lave-glace |
| b | Relais de feux de jour – phares |
| C | Relais d’éclairage de jour – lampe avant/arrière |
| D | Relais d’éclairage de jour – relais principal |

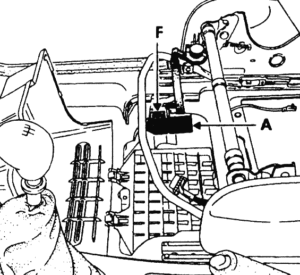

Il est également possible de placer des éléments individuels de fusibles et de relais sous le siège passager : A – connecteur d’alimentation, F – fusibles.
