BMW 7 E38 (1994-2001) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la BMW Série 7 (E38) 1994-2001, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
BMW 7 E38 – schéma de la boîte à fusibles
Année de fabrication : 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Le fusible de l’allume-cigare (prise de courant) de la BMW 7 E38 est le fusible 42 et 52 dans la boîte à fusibles respective du compartiment moteur et du coffre.
Compartiment moteur
Cette boîte est située sur le côté droit de l’arrière du compartiment moteur.
Au même endroit (sur la boîte en plastique), vous trouverez des informations actualisées sur les fusibles.
| 1 | |
| 2 | |
| 3 | Essuie-glace 30A |
| 4 | 30A Lave-phares + lave-glace |
| 5 | Signal 15A |
| 6 | 20A Intérieur + feux de route + lave-glace |
| 7 | 7.5A Climatisation |
| 8 | 30A Rétroviseur extérieur réglable + Verrouillage centralisé + Lève-vitres électriques |
| 9 | Ventilateur auxiliaire 20A |
| 10 | 25A Contrôle automatique de la stabilité |
| 11 | 15A Climatisation + ventilateur auxiliaire + lunette arrière chauffante + pare-brise chauffant + chauffage |
| 12 | 15A Réglage de la colonne de direction |
| 13 | – |
| 14 | – |
| 15 | 30A Siège conducteur + réglage de la colonne de direction |
| 16 | 30A Siège passager chauffant + pare-soleil |
| 17 | 10 A – |
| 18 | 5A – |
| 19 | 5A – |
| 20 | 5A Climatisation + ventilateur auxiliaire + lunette arrière chauffante + pare-brise chauffant + chauffage ; |
| 21 | 5A Ouverture de porte de garage + plafonnier [Jpn] |
| 22 | 10A Gestion moteur |
| 23 | 5A Couvercle du tableau de bord + module d’éclairage ; |
| 24 | 5A Gestion moteur |
| 25 | – |
| 26 | Signal 5A + tableau de bord + module d’éclairage ; |
| 27 | 5A Affichage multifonction |
| 28 | 5A Commande radio + Essuie-glaces avant |
| 29 | 30A Verrouillage centralisé + Commande de vitres |
| 30 | 10A Chauffage lave-glace + pare-brise chauffant [avec 20] |
| 31 | 30A Rétroviseur extérieur réglable + Verrouillage centralisé + Lève-vitres électriques |
| 32 | 30A Ventilateur auxiliaire de climatisation |
| 33 | 25A ABS |
| 34 | 30A Ventilateur auxiliaire |
| 35 | – |
| 36 | 10A Chauffage du volant |
| 37 | – |
| 38 | 5A Ventilateur auxiliaire |
| 39 | 15A Sièges chauffants |
| 40 | 5A – |
| 41 | 5A Couvercle du tableau de bord + module d’éclairage ; |
| 42 | Prise de chargeur 7,5A (allume-cigare) |
| 43 | Airbag 5A |
| 44 | 5A Verrouillage |
| 45 | Airbag 5A |
| 46 | Moniteur intégré 5A + Radio + téléphone |
| 47 | 5A Volant multifonction + affichage multifonction |
| 48 | 10A Réglage du siège arrière + store coulissant |
Habitacle
La boîte à fusibles est située derrière la boîte à gants.
Coffre

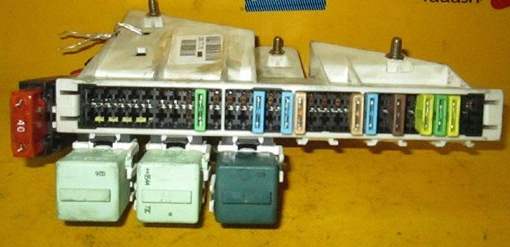

La boîte à fusibles est située sur le côté droit du coffre, au-dessus de la batterie, sous le couvercle.
| Relais de chauffage autonome | |
| Relais des circuits principaux d’allumage | |
| Relais de pompe à carburant | |
| Relais de lunette arrière chauffante | |
| 49 | (15A) Système de ventilation autonome |
| 50 | (15A) Chauffage autonome |
| 51 | (20A) Łukasz |
| 52 | (30A) Fusible allume-cigare BMW e38 |
| 53 | (20A) Siège arrière réglable électriquement |
| 54 | – |
| 55 | (7,5A) Essuie-glaces, direction assistée |
| 56 | (15A) Système antivol |
| 57 | (15A) Pompe à carburant |
| 58 | (5A) Système antivol, verrouillage centralisé |
| 59 | (30A) Lunette arrière chauffante |
| 60 | – |
| 61 | (20A) Moteur de ventilateur de climatisation – arrière |
| 62 | (5A) Rétroviseur intérieur |
| 63 | (15A) Siège arrière chauffant |
| 64 | (5A) Système de stationnement |
| 65 | (15A) Système de contrôle de la suspension |
| 66 | (5A) Allume-cigare |
| 67 | – |
| 68 | (5A) Moteur de ventilateur de climatisation – arrière |
| 69 | (30A) Système de navigation, système audio |
| 70 | (10A) Téléphone |
| 71 | – |
| 72 | – |
| 73 | – |
| 74 | – |
| 75 | – |
| 76 | – |
| 77 | – |
À propos de la BMW 7 E38 (1994-2001)
La BMW 7 E38 est une voiture de luxe haut de gamme produite de 1994 à 2001. Ce modèle est réputé pour son élégance, son confort et ses technologies avancées, très innovantes pour l’époque. L’E38 offrait diverses options de motorisation, y compris des six cylindres en ligne, des huit cylindres et même des douze cylindres. Cela permettait aux clients de choisir entre différents niveaux de puissance et de consommation de carburant. L’intérieur du véhicule était conçu avec un accent sur le confort et le luxe, offrant de nombreux éléments tels que des sièges en cuir, des boiseries et un système audio avancé.
Schéma de la boîte à fusibles BMW 7 E38
Cette page présente le schéma de la boîte à fusibles de la BMW 7 E38, essentiel pour l’entretien et les réparations corrects du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et à l’intérieur, plus précisément sous le tableau de bord côté conducteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fiabilité du véhicule, il est donc important de connaître sa configuration.
