Renault Espace IV (2003-2014) – Boîte à fusibles

Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Renault Espace IV (2003–2014), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.

Renault Espace IV (2003-2014) – schéma des fusibles

Année de fabrication : 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Habitacle

Ouvrez le couvercle 1, puis soulevez le couvercle 2. Vérifiez l’étiquette de disposition des fusibles sous le couvercle 2 pour identifier les fusibles.

Fusible de déconnexion de l’appareil

Situé sous le couvercle, entre les sièges avant.

Panneau de fusibles du compartiment moteur

Fusibles principaux

Situé sur la batterie.

2003, 2004, 2005, 2006

Habitacle

Affectation des fusibles dans l’habitacle

Nr	Ampère [A]	Description
Nr	Ampère [A]	Description
F1	–	Non utilisé
F2	10	Alimentation du module combiné dans l’habitacle ; Lecteur de carte ; Bouton de démarrage ; Frein de stationnement automatique.
F3	10	Synthétiseur vocal ; Réglage du faisceau des phares au xénon ; Tableau de bord ; Buses de pulvérisation ; Bouton rotatif de réglage des phares.
F4	20	Feux de recul ; Chauffage et climatisation ; Aide au stationnement ; +Signal d’avertissement après allumage ; Éclairage de l’interrupteur ; Capteur de pluie ; Rétroviseurs électrochromes ; Compresseur de climatisation ; Signal du moteur d’essuie-glace.
F5	15	Éclairage temporisé de l’habitacle
F6	20	Feux de freinage – Levier d’essuie-glace ; Connecteur de diagnostic ; Indicateur de verrouillage d’accès enfants ; Indicateur de verrouillage électrique arrière ; Éclairage des interrupteurs de vitres électriques ; Régulateur de vitesse ; Connexion kit mains libres.
F7	15	Feu de route gauche ; Ordinateur de phares au xénon ; Moteur de réglage des phares.
F8	7.5	Feu de position droit
F9	15	Feux et indicateurs d’avertissement
F10	10	Système de communication ; Radio ; Mémoire de position de siège ; Relais de siège ; Alimentation du relais de la lunette arrière.
F11	30	Synthétiseur vocal ; Tableau de bord ; Phares antibrouillard avant ; Climatisation.
F12	5	Airbags et prétensionneurs

Nr	Ampère [A]	Description
F13	5	Ordinateur ABS ; Programme de stabilité électronique.
F14	15	Alarme sonore (sirène)
F15	30	Commande de vitre côté conducteur ; Rétroviseurs électriques.
F 16	30	Vitre électrique passager
F17	10	Feux antibrouillard arrière
F18	10	Rétroviseurs latéraux chauffants
F19	15	Feu de croisement droit
F20	7.5	Feu de position gauche ; Variateur d’éclairage et boîte à gants ; Éclairage de la plaque d’immatriculation ; Éclairage de l’allume-cigare ; Éclairage des interrupteurs sauf portes et feux de détresse ; Éclairage du témoin de frein de stationnement.
F21	30	Phares et essuie-glace arrière
F22	30	Verrouillage centralisé
F23	15	Prises accessoires de la console
F24	15	Allume-cigare
F25	10	Verrouillage de la colonne de direction ; Alimentation du relais de dégivrage de la lunette arrière.

Relais

Nr	Relais
R2	Lunette arrière chauffante
R7	Phares antibrouillard avant
R9	Essuie-glace
R10	Essuie-glace
R11	Lunette arrière ; Éclairage de recul.
R12	Verrouillage des portes
R13	Verrouillage des portes
R18	Éclairage temporisé de l’habitacle

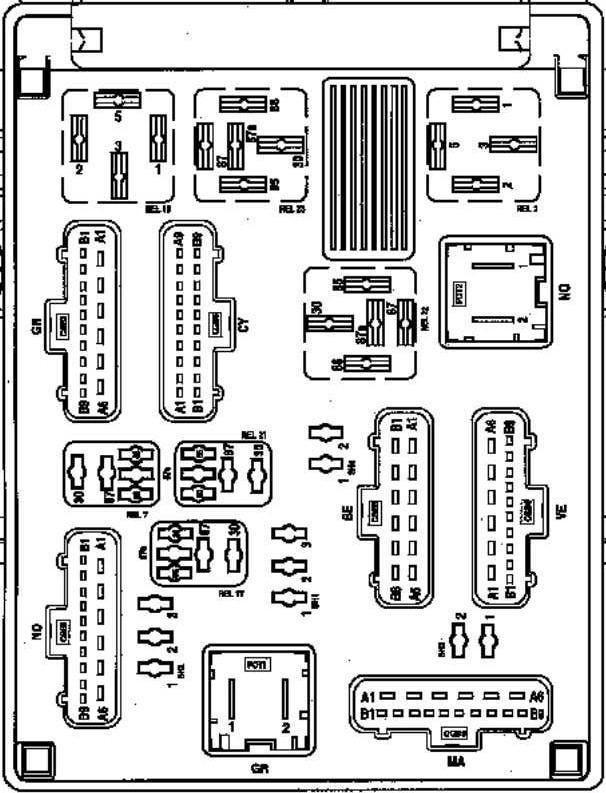

R19	Platine de relais
R21	Début de freinage
R22	UCH – + après allumage
R23	Accessoires, radio équipée ; Vitre arrière électrique.
	Dérivation
SH1	Vitre arrière électrique
SH2	Vitre avant électrique
SH3	Feux de jour
SH4	Feux de jour

Fusible de déconnexion de l’appareil

Fusible de déconnexion de l’appareil (20 A) : Connecteur de diagnostic – Récepteur radio – Ordinateur de support de mémoire de siège – Groupe horloge-température extérieure – Ordinateur de support de navigation – Unité centrale de communication – Connecteur d’alarme – Capteur de pression des pneus

Compartiment moteur

Affectation des fusibles et relais dans le compartiment moteur

Nr	Ampère [A]	Description
Nr	Ampère [A]	Description
F26	30	Prise de remorque
F27	30	Toit ouvrant
F28	30	Vitre arrière gauche électrique
F29	30	Vitre arrière droite électrique
F30	5	Capteur d’angle de braquage
F31	30	Toit ouvrant occultant
F32	–	Non utilisé
F33	–	Non utilisé
F34	15	Alimentation électrique du siège conducteur
F35	20	Sièges chauffants conducteur et passager

Nr	Ampère [A]	Description
F36	20	Siège conducteur électrique
F37	20	Siège passager électrique
		Relais
R3		Alimentation du siège
R4		Feux de position pour feux de jour
R5		Feux de faible puissance pour feux de jour
R6		Pompe de lave-phares
R7		Feux de freinage éteints
R17		Climatisation
R20		Vitre électrique

2010, 2011, 2012

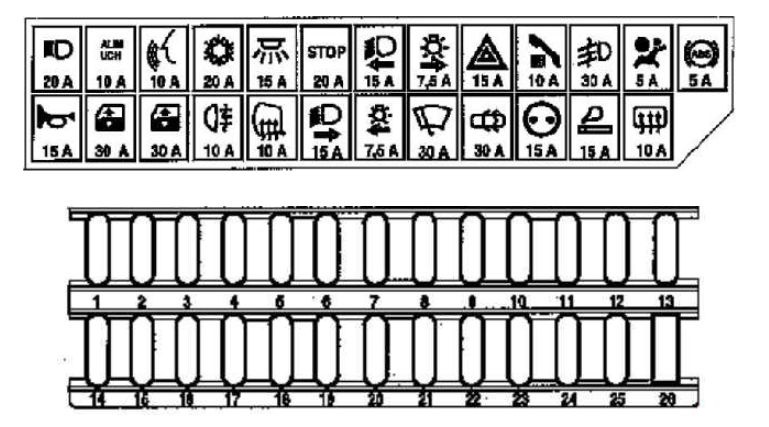

Affectation des fusibles dans le tableau de bord

Symbole	Description
Symbole	Description
	Unité de commande électrique ; Antidémarrage moteur.
	Non utilisé
	Tableau de bord ; Télécommande des phares.
	Climatisation ; Capteur de proximité pour le stationnement ; Éclairage de recul.
	Éclairage intérieur
	Feux de freinage ; Régulateur de vitesse.
	Feu de croisement gauche
	Clignotant gauche ; Éclairage de la commande intérieure.
	Clignotant droit
	Feux de détresse ; Indicateurs.
	ABS

Symbole	Description
	Klaxon
	Airbag ; Prétensionneurs de ceinture.
	Vitres électriques ; Rétroviseurs électriques.
	Phares antibrouillard avant ; Tableau de bord.
	Système de communication ; Radio ; Sièges électriques.
	Essuie-glace arrière ; Feux de route.
	Prise accessoire
	Feux antibrouillard arrière
	Rétroviseurs latéraux chauffants
	Verrouillage et déverrouillage des portes
	Allume-cigare
	Verrouillage de la colonne de direction ; Dégivrage de la lunette arrière.
	Feu de route droit
