Renault Master III (2003-2018) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Renault Master III (2003-2018), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Renault Master

Concerne les véhicules fabriqués entre :

2003, 2004, 2005, 2006, 2007, 2008, 2009 et 2010.

Étant donné que le Renault Master a été produit pendant une longue période avec différentes options d’équipement électrique et modèles de carrosserie, il n’est pas possible de fournir une description générale des fusibles et relais.

Habitacle

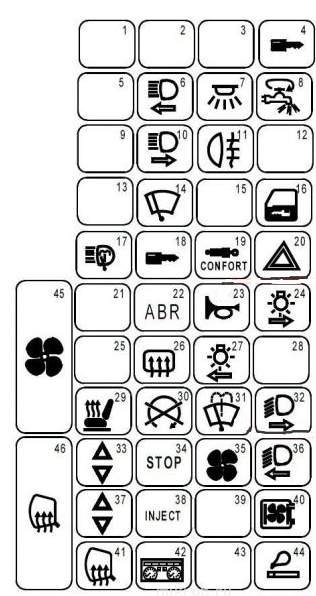

Boîte à fusibles

Située sous le tableau de bord, derrière le panneau de protection.

Description

1. Réserve
2. Réserve
3. Réserve
4. 20A – Dispositif antivol, capteur de chocs
5. Réserve
6. 10A – Phare gauche feux de route, tableau de bord
7. 15A – Éclairage de plafond, mémoire du système audio, tableau de bord, récepteur pour télécommande de verrouillage des portes, éclairage intérieur, indicateur avec horloge intégrée, relais de commande de verrouillage des portes, tachygraphe
8. 30A – Distributeur de fusibles pour les appareils électriques
9. Réserve
10. 10A – Phare droit (feu de route)
11. 7,5A – Feux de brouillard arrière, tableau de bord
12. Réserve
13. Réserve
14. 20A – Moteur d’essuie-glace de pare-brise
15. Réserve
16. 25A – Verrouillage centralisé des portes
17. 30A – Lave-phares
18. 2A – Connecteur de diagnostic système OBD2
19. 5A – Suspension pneumatique
20. 15A – Alarme, connecteur de diagnostic
21. Réserve
22. 2A – Système anti-blocage (ABS)
23. 15A – Klaxon
24. 7,5A – Ampoules côté droit, plaque éclairée
25. Réserve
26. 5A – Élément chauffant de la lunette arrière
27. 20A – Feux de position gauches, éclairage de plaque, éclairage des commandes et allume-cigares
28. Réserve
29. 15A – Siège chauffant
30. 20A – Électrovanne d’arrêt des moteurs Diesel, système de chauffage, système d’injection.
31. 15A – Essuie-glace, lave-glace de pare-brise
32. 10A – Phare droit (feu de route)
33. 25A – Lève-vitres électriques pour les portes passagers
34. 20A – Feux de stop, feux de recul
35. 20A – Ventilateur électrique d’admission d’air dans l’habitacle
36. 10A – Relais temporisé des lave-phares, phare gauche (feu de route), tableau de bord
37. 25A – Lève-vitre électrique dans la porte conducteur
38. 7,5A – ECU du système d’injection
39. Réserve
40. 20A – Système audio, relais tachymétrique, relais de chauffage diesel
41. 10A – Éléments chauffants des rétroviseurs extérieurs
42. 15A – Indicateur de feux extérieurs allumés, tableau de bord
43. Réserve
44. 25A – Allume-cigare
45. 40A – Ventilateur électrique d’admission d’air dans l’habitacle de la voiture avec climatisation
46. 40A – Élément chauffant de la lunette arrière

Boîte à relais

Ces modules sont montés sur la platine relais de l’habitacle, sur le côté gauche du tableau de bord.

Type 1

Description

Type 2

Renault Master 3 – fusibles – description

Fusibles de batterie dans le Renault Master

• F1 40A Boîte à fusibles dans l’habitacle
• F2 – 400A – Alimentation de la boîte à fusibles des circuits d’alimentation, du moteur de démarrage, du système de démarrage
• F3 – 40A – Fusible du relais de puissance de l’ordinateur d’injection

Leggere  Renault Premium DXI450 – Boîte à fusibles

Renault Master III (2010-2018) – schéma de la boîte à fusibles

Année de fabrication : 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Fusibles de l’allume-cigare (prise de courant) dans le Renault Master III (2010-2018) est le fusible dans la boîte à fusibles de l’habitacle.



Les informations proviennent du manuel d’utilisation des années 2016, 2017 et 2018. L’emplacement des fusibles dans les voitures fabriquées à d’autres périodes peut varier.



Boîte à fusibles dans le compartiment moteur

Emplacement de la boîte à fusibles

Retrait :

Desserrez la vis 2 et retirez le réservoir de liquide de refroidissement 3.

Desserrez les quatre vis 4.

Retournez l’unité 5 pour accéder aux fusibles du compartiment moteur.

Installation de la boîte à fusibles :

Connectez les supports 7, puis fixez le support 6.

Serrez les quatre vis 4 pour vous assurer que l’unité 5 est complètement fermée (vérifiez qu’aucune eau ou poussière ne pénètre dans l’unité 5 pendant le retrait / l’installation).

Placez le réservoir de liquide de refroidissement 3, puis vissez la vis 2.



Affectation des fusibles

Pour identifier les fusibles, consultez l’étiquette des fusibles.

Fusibles Renault Master 3 – description

Fusible	Description
	Clignotants droits
	Clignotants gauches
	Phare droit
	Phare gauche
	Feux de brouillard
	Phares feux de route gauches
	Phares feux de route droits
	ABS
	Lave-phares
	Système de chauffage et de climatisation
	Dégivrage de la vitre



Boîte à fusibles dans l’habitacle

Emplacement de la boîte à fusibles

Retirer le couvercle A, à l’aide de l’encoche B.



Affectation des fusibles

Pour identifier les fusibles, consultez l’étiquette des fusibles.

Fusibles dans le Renault Master III

Fusible	Description
	Radio ; Sièges chauffants ; Écran multifonction ; Sortie pour connexions audio et d’avertissement.
	Sortie accessoires
	Allume-cigare
	Tableau de bord
	Commande centrale des portes
	Commande dans l’habitacle ; Clignotants et feux de brouillard arrière.
	Sortie de diagnostic
	ABS / ESP
	Feux de stop ; Éclairage intérieur.
	Commande de l’habitacle
	Feux de stop
	Lève-vitres électriques ; Système de chauffage et de climatisation et commande de l’habitacle passagers.
	Lunette arrière chauffante côté gauche
	Lunette arrière chauffante côté droit
	Essuie-glaces
	Antidémarrage moteur

Leggere  Renault Megane III (2008-2016) – batterie

	Sièges chauffants
	Clignotants
	Accès mains libres
	Tachygraphe
	Ventilateur du système de chauffage et de climatisation
	Modifications supplémentaires
	Lève-vitres électriques et commande dans l’habitacle
	Feu de position droit
	Feu de position gauche
	Feux de croisement droits
	Feux de croisement gauches
	Feux de brouillard
	Feu de route gauche
	Feu de route droit
	ABS
	Lave-phares
	Système de chauffage et de climatisation
	Dégivrage

À propos du Renault Master III (2003-2018)

Le Renault Master III, produit de 2003 à 2018, est un véhicule utilitaire populaire, caractérisé par sa robustesse et sa fiabilité. Ce modèle est souvent utilisé comme fourgonnette ou minibus, ce qui le rend idéal pour les entrepreneurs et les services de transport. Le Renault Master III offre diverses options de motorisation, y compris des moteurs diesel d’une cylindrée de 2.3 à 2.5 litres, connus pour leur efficacité et leurs performances. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la praticité, ce qui en fait un excellent outil pour les longs trajets et l’utilisation quotidienne.

Schéma de la boîte à fusibles du Renault Master III

Cette page présente le schéma de la boîte à fusibles du Renault Master III, qui est essentiel pour l’identification et le remplacement des fusibles. Dans ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est conçue pour offrir un accès facile et un marquage clair, ce qui facilite l’entretien et les réparations.
