Renault Fluence (2009-2019) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Renault Fluence (2009–2019), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Renault Fluence – schéma des fusibles

Année de fabrication : 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Compartiment moteur

Boîte à fusibles

Description

1. 10A – Feu de position (phare droit, feu arrière droit, phares), éclairage de la plaque d’immatriculation, éclairage de l’allume-cigare, éclairage des interrupteurs de vitres électriques, système audio, unité de commande du système de navigation, éclairage des interrupteurs et boutons du tableau de bord
2. 10A – Feu de position (phare gauche, feu arrière gauche), feu arrière gauche sur le hayon
3. 15A – Pompe de lave-phares
4. 20A – Feux de brouillard
5. 10A – Feux de route (phare gauche)
6. 10A – Feux de route (phare droit)
7. 15A – Prise de diagnostic, relais de dégivrage de la lunette arrière, interrupteur de mode de transmission automatique, correcteur électrique de phares, contrôleur de phares à décharge, contrôleur de chauffage auxiliaire, limiteur de vitesse, frein de stationnement automatique, contrôleur de stationnement automatique, rétroviseur à atténuation dans la zone passager
8. 30A – pour unité ABS, ESP
9. 30A – Essuie-glace avant
10. 10A – Unité de commande d’airbag
11. 20A – Non utilisé
12. 7,5A – Contrôleur de transmission automatique
13. 25A – Système de gestion moteur
14. 15A – Capteurs O2 – chauffage
15. 20A – Contrôleur de transmission automatique
16. 5A – Signaux de freinage, unité de commande électrique, direction assistée électrique
17. 10A – Capteur de modes de fonctionnement de la transmission automatique, correcteur électrique de phares, relais de feux de recul
18. 15A – Unité de commande des équipements électriques
19. 30A – Moteur de démarreur
20. – Non utilisé
21. 20A – Module de carburant, bobines d’allumage
22. 10A – Embrayage électromagnétique du compresseur de climatisation
23. 5A – ECU du système d’injection
24. 20A – Feux de croisement (phare gauche), correcteur électrique
25. 20A – Feux de croisement (phare droit), correcteur électrique

Boîte supplémentaire

Située dans la boîte de jonction du compartiment moteur, sous l’unité de protection et de commutation.

Description

• A – Non utilisé
• B – Relais de chauffage de carburant (450)
• C – Relais de feux de recul (602)
• D – Non utilisé
• F1 – Unité d’interface de chauffage 80A (1550)
• F2 – Chauffage de bloc 70A (257)
• F3 – ECU de transmission 50A (119)
• F4 – Unité d’interface de chauffage 80A (1550)
• F5 – Ventilateur électrique 60A (188) via le relais de ventilateur électrique haute vitesse (234)
• F6 – Chauffage de carburant 20A (449)
• F7 – Non utilisé
• F8 – 30A – Commande de relais de ventilateur électrique (234)
• F9 – Non utilisé

Boîte près de la batterie

Description

• F1 – Moteur de démarreur 190A
• F2 – Boîte à fusibles et relais 50A dans l’habitacle
• F3 – Boîte à fusibles et relais 80A (unité de commande et de commutation) dans le compartiment moteur 1, boîte à fusibles et relais dans l’habitacle
• F4 – Fusible 300A / 190A dans le compartiment moteur et boîte de relais 2 / alternateur
• Direction assistée électrique F5 – 80A
• F6 – Unité de commande électronique du moteur (ECU) 35A / boîte à fusibles et relais (unité de commande et de commutation) dans le compartiment moteur 1
• F7 – Boîte à fusibles et relais 5A (unité de commande et de commutation) dans le compartiment moteur 1

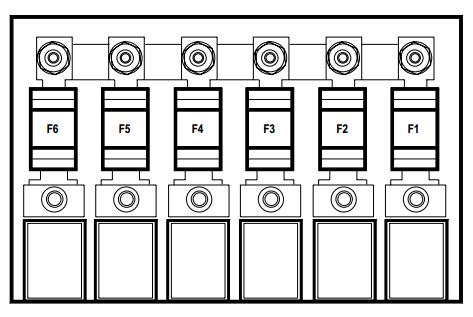

Boîte à fusibles haute puissance (2)

Description

1. 70A – Chauffage auxiliaire de l’habitacle
2. 80A – Boîte à fusibles et relais dans l’habitacle
3. 80A – Boîte à fusibles et relais dans l’habitacle
4. 80A – Boîte à fusibles et relais (unité de commande et de commutation) dans le compartiment moteur 1, boîte à fusibles et relais dans l’habitacle
5. 30A – Chauffage auxiliaire
6. 50A – ECU ABS avec ESP

Le relais du ventilateur de refroidissement du moteur peut être situé séparément, à côté du ventilateur électrique lui-même.

Habitacle

Situé à gauche du volant.

Description

F1	Réserve
F2	Réserve
F3	Allume-cigare 10A
F4	Prise arrière 10A
F5	Prise 10A dans le coffre
F6	Système audio 10A
F7	Rétroviseurs extérieurs chauffants électriquement 5A
F8	Lave-glace avant 10A, indicateur de porte ouverte
F9	Frein de stationnement automatique 30A
F10	Tableau de bord 10A
F11	Siège 25A, interrupteurs de colonne de direction
F12	Siège passager chauffant électriquement 20A
F13	Réserve
F14	Régulateur de vitres électriques 25A pour porte passager avant
F15	Interrupteur de feux de freinage 5A, capteur de position de pédale de frein, unité de commande ABS / ESP
F 16	Régulateur de vitres électriques 25A pour porte arrière droite
F17	Régulateur de vitres électriques 25A pour porte arrière gauche
F18	Lampe de boîte à gants 10A, lampe gauche dans le coffre, feux de porte, feux de rétroviseurs dans le pare-soleil, capteur de pluie
F19	Horloge 10A, indicateur de température extérieure, indicateur d’avertissement de ceintures de sécurité, connecteur du système audio
F20	Unité de commande de climatisation 5A
F21	Feux de rétroviseurs 3A dans les pare-soleil

F22	Couvercles de feux intérieurs 3A, capteur de pluie et de lumière
F23	Connecteur de remorque 20A
F24	Essuie-glace arrière 15A
F25	Rétroviseur intérieur 3A
F26	Système de navigation 30A 10A, changeur de CD, système audio
F27	Système audio 20A, unité de commande de frein de stationnement
F28	Réserve
F29	Réserve
F30	Clignotants 15A
F31	Tableau de bord 10A
F32	Commande de vitres électriques de porte conducteur 30A
F33	Verrouillage centralisé 25A
F34	Réserve
F35	Horloge 15A, indicateur de température extérieure, affichage du téléphone
F36	Prise de diagnostic 15A, relais de klaxon, unité de commande d’alarme, sirène
F37	Signaux de freinage 10A, ECU
F38	Frein de stationnement automatique 30A
F39	Réserve
F40	Ventilateur de climatisation 40A
F41	Toit électrique 25A
F42	Dégivrage de la lunette arrière 40A

• RA 70A – relais de puissance (+batterie) avec coupure temporisée (sans coupure au démarrage)
• RB 70A – relais de puissance (+batterie) avec coupure temporisée (avec coupure d’alimentation au démarrage)
• RC 40C – Relais de lunette arrière chauffante
• RD 20A – relais de klaxon

Éléments supplémentaires

Boîte 1

Située dans l’habitacle, dans la partie inférieure gauche du tableau de bord, à côté de la colonne de direction.

Description

• F1 – Fusible d’alimentation 40A pour le relais de commande de vitres (703), contrôle du relais de sécurité enfants (750)
• F2 –
• F3 –
• F4 –
• A – Relais de vitre électrique 40A
• B – Relais de dispositif de verrouillage pour enfants 40A pour vitre arrière électrique (750)
• C – 70A 2 relais « + » avec moteur en marche (1616) pour l’alimentation du ventilateur de l’habitacle

Relais de chauffage de siège avant

Cette boîte de relais est située sous le siège passager : relais 40A « + » avec moteur en marche pour l’alimentation des éléments chauffants du siège conducteur et passager.

À propos de la Renault Fluence (2009-2019)

La Renault Fluence est une berline compacte produite de 2009 à 2019. Ce modèle est connu pour son design élégant et son intérieur spacieux, offrant un voyage confortable pour toute la famille. La Fluence était disponible avec diverses motorisations, y compris des moteurs essence et diesel, qui offraient des performances équilibrées et une consommation de carburant efficace. Parmi les moteurs populaires figuraient le moteur essence de 1,6 litre et le moteur diesel de 1,5 litre, réputés pour leur fiabilité. Grâce à des technologies modernes et des éléments de sécurité, la Renault Fluence est devenue un choix populaire parmi les conducteurs à la recherche d’un véhicule fiable et confortable.

Schéma de la boîte à fusibles de la Renault Fluence

Cette page présente le schéma de la boîte à fusibles de la Renault Fluence, indispensable pour l’entretien et les réparations du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et dans l’habitacle, ce qui facilite l’accès aux fusibles. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques tels que les feux, la climatisation et le système audio.
