Renault Kangoo II (2007-2020) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Renault Kangoo II (2007–2020), des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Renault Kangoo II (2007-2020) – schéma de la boîte à fusibles
Année de production : 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.
Les fusibles de l’allume-cigare (prises de courant) du Renault Kangoo II sont les fusibles #23 (prise accessoire arrière) et #25 (prise accessoire avant) dans la boîte à fusibles du tableau de bord.
Emplacement de la boîte à fusibles
Compartiment moteur
Habitacle
Situé derrière le panneau à gauche du volant (retirer le panneau A).
Schémas des boîtes à fusibles
2012 (+ ZE 2012), 2013, 2014
Affectation des fusibles (2012, 2013, 2014)
| Symbole | Description |
|---|---|
 |
Éclairage intérieur ;
Rétroviseurs électriques ; Capteur de pluie et de lumière ; Chauffage ; Climatisation. |
 |
Klaxon |
 |
Feux de brouillard arrière ;
Feux de détresse. |
 |
Vitres électriques |
 |
Sièges chauffants |
 |
Essuie-glace arrière |
 |
Ventilateur de refroidissement de l’habitacle |
 |
Équipement supplémentaire |
 |
Feux de stop |
 |
Radio ;
Affichage ; Chauffage ; Climatisation ; Sièges chauffants. |
 |
Tableau de bord |
 |
Allume-cigare ;
Prise de courant. |
 |
Radio ;
Système de navigation ; Affichage ; Alarme. |
 |
Rétroviseurs extérieurs chauffants |
 |
Lave-glace avant et arrière |
 |
Verrouillage centralisé |
 |
ABS |
2016, 2017, 2018, 2019

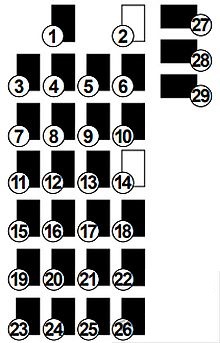

Affectation des fusibles (2016, 2017, 2018)
| N° | Description |
|---|---|
| N° | Description |
| 1 | Pompe à carburant |
| 2 | Non utilisé |
| 3 | Ventilateur de refroidissement moteur dans l’habitacle |
| 4 | Ventilateur de refroidissement moteur dans l’habitacle |
| 5 | Essuie-glace arrière |
| 6 | Klaxon ;
Connecteur de diagnostic. |
| 7 | Sièges chauffants |
| 8 | Vitres arrière électriques |
| 9 | ECU de l’habitacle |
| 10 | Essuie-glaces avant |
| 11 | Feux de stop |
| 12 | Unité de l’habitacle ;
ABS ; ESP. |
| 13 | Vitres électriques ;
Sécurité enfants ; Chauffage ; Climatisation ; Mode ECO. |
| 14 | Non utilisé |
| N° | Description |
|---|---|
| 15 | Démarreur |
| 16 | Feux de freinage ;
Équipement supplémentaire ; Navigation ; ABS ; ESP ; Éclairage du coffre ; Témoin de pression des pneus ; Éclairage intérieur ; Capteur de pluie et de lumière. |
| 17 | Radio ;
Système de navigation ; Affichage ; Alarme. |
| 18 | Équipement supplémentaire |
| 19 | Rétroviseurs chauffants |
| 20 | Feux de détresse ;
Feux de brouillard arrière. |
| 21 | Verrouillage centralisé des éléments ouvrants |
| 22 | Tableau de bord |
| 23 | Prise accessoire arrière |
| 24 | ESC ;
Radio ; Chauffage ; Climatisation ; Sièges chauffants ; Feux stop. |
| 25 | Prise accessoire avant |
| 26 | Attelage de remorque |
| 27 | Vitres avant électriques |
| 28 | Commande de rétroviseur |
| 29 | Dégivrage de la lunette arrière et du rétroviseur |
Kangoo ZE 2017

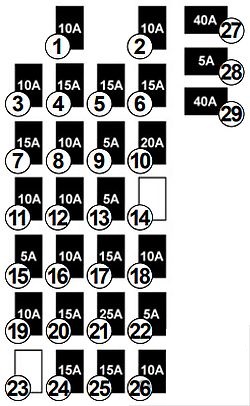

Affectation des fusibles (Kangoo ZE 2017)
| N° | Description |
|---|---|
| N° | Description |
| 1 | Chargeur de batterie de traction |
| 2 | Unité de commande du moteur électrique |
| 3 | Climatisation ;
Klaxon. |
| 4 | Chauffage ;
Feux de stop ; Batterie de traction. |
| 5 | Essuie-glace arrière |
| 6 | Klaxon ;
Connecteur de diagnostic. |
| 7 | Sièges chauffants |
| 8 | Batterie de traction |
| 9 | ECU de l’habitacle |
| 10 | Essuie-glaces avant |
| 11 | Feux stop |
| 12 | Unité de l’habitacle ;
ABS ; ESP. |
| 13 | Vitres électriques ;
Sécurité enfants ; Chauffage ; Climatisation ; Mode ECO. |
| 14 | Non utilisé |
| N° | Description |
|---|---|
| 15 | Démarreur |
| 16 | Feux de stop ;
Équipement supplémentaire ; Navigation ; ABS ; ESP ; Éclairage du coffre ; Éclairage intérieur ; Capteur de pluie et de lumière ; Témoin de charge. |
| 17 | Radio ;
Système de navigation ; Affichage ; Alarme. |
| 18 | Équipement supplémentaire |
| 19 | Rétroviseurs extérieurs chauffants |
| 20 | Feux de détresse ;
Feux de brouillard arrière. |
| 21 | Verrouillage centralisé des éléments ouvrants |
| 22 | Tableau de bord |
| 23 | Non utilisé |
| 24 | ESP ;
Radio ; Chauffage ; Climatisation ; Sièges chauffants ; Feux stop. |
| 25 | Prise accessoire avant |
| 26 | Attelage de remorque |
| 27 | Vitres avant électriques |
| 28 | Commande de rétroviseur |
| 29 | Ventilateur de refroidissement moteur |
