Renault Espace (1997-2006) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Renault Espace (1997–2006), vous découvrirez où se trouvent les panneaux de fusibles à l’intérieur du véhicule et obtiendrez des informations détaillées sur l’affectation et la disposition de chaque fusible.
Renault Espace – schéma des fusibles
Année de fabrication : 1997, 1998, 1999, 2000, 2001, 2002.
Les fusibles de l’allume-cigare (prise de courant) du Renault Espace sont les fusibles 11 dans l’habitacle.
Emplacement
Habitacle

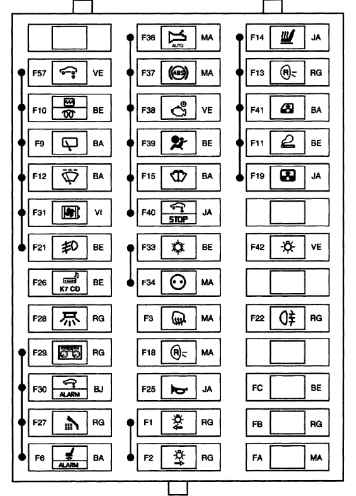

Type 1
Description
| FA | (15A) Réserve |
| cibo completo | (10A) Réserve |
| FC | Réserve |
| F1 | (10A) Feux arrière gauches |
| F2 | (10A) Feux avant droits ;
Feux arrière latéraux droits. |
| F3 | (7,5A) Rétroviseurs extérieurs chauffants |
| F6 | (25A) Sièges électriques |
| F9 | (25A) Essuie-glace arrière |
| F10 | (15A) Gestion moteur |
| F11 | (15A) Allume-cigare |
| F12 | (25A) Essuie-glace avant |
| F13 | (7,5A) Feux de recul |
| F14 | (20A) Sièges chauffants |
| F15 | (25A) Module de commande multifonction ;
Essuie-glaces de pare-brise. |
| F18 | (10A) Chauffage ;
Climatisation ; Feux de recul. |
| F19 | (20A) Hayon arrière |
| F21 | (15A) Feux de brouillard |
| F22 | (10A) Feux de brouillard arrière |
| F25 | (20A) Klaxon |
| F26 | (15A) Système audio ;
Rétroviseurs extérieurs électriques. |
| F27 | (10A) Téléphone |
| F28 | (10A) Éclairage intérieur |
| F29 | (10A) Module de commande multifonction |
| F30 | (5A) Système anti-fusion ;
Système de suspension active. |
| F31 | (3A) Relais du moteur de ventilateur de refroidissement |
| F33 | (15A) Chauffage ;
Climatisation ; Système audio. |
| F34 | (7,5A) Équipement optionnel |
| F36 | (7,5A) Transmission automatique |
| F37 | (7,5A) Système de freinage antiblocage (ABS) |
| F38 | (30A) Gestion moteur |
| F39 | (15A) Airbag ;
Système anti-fusion. |
| F40 | (20A) Régulateur de vitesse ;
Feux de freinage ; Système de suspension active. |
| F41 | (40A) Vitres électriques avant |
| F42 | (30A) Klaxon ;
Interrupteur d’éclairage. |
| F57 | (30A) Système de contrôle de suspension |
- Feux de brouillard vitre chauffante
- Relais 1 circuits principaux de démarrage
- Relais du moteur de ventilateur de refroidissement
Type 2
Relais
Description
| F1 | (10A) Feux arrière côté gauche |
| F2 | (10A) Feux avant côté droit ;
Feux arrière latéraux côté droit. |
| F3 | (7,5A) Rétroviseurs extérieurs chauffants |
| F6 | (25A) Sièges électriques |
| F7 | (15A) Climatisation ;
Verrouillage centralisé ; Antidémarrage. |
| F8 | (15A) Alarme |
| F9 | (25A) Essuie-glace arrière |
| F10 | (3A) Gestion moteur |
| F11 | (15A) Allume-cigare |
| F12 | (25A) Essuie-glace avant |
| F13 | (10A) Climatisation, feux de recul |
| F14 | (20A) Sièges chauffants |
| F15 | (25A) Essuie-glace avant |
| F 16 | (15A) Phare gauche – feux de route |
| F17 | (15A) Phare droit – feux de route |
| F18 | (7,5A) Feux de recul |
| F19 | (10A) Lukasz |
| F20 | (10A) Système d’alimentation bi-carburant |
| F21 | (15A) Feux de brouillard |
| F22 | (10A) Feux de brouillard arrière |
| F23 | Embrayage – position « ACC » |
| F24 | (15A) Système de gestion moteur – Diesel |
| F25 | (20A) Klaxon |
| F26 | (5A) Système antivol ;
Système audio. |
| F27 | (10A) Système audio ;
Téléphone. |
| F28 | (10A) Éclairage intérieur |
| F29 | (20A) Système audio ;
Éclairage de l’interrupteur. |
| F30 | (5A) Système de contrôle de suspension |
| F31 | (3A) Chauffage ;
Climatisation. |
| F32 | (15A) Système audio |
| F33 | Chauffage ;
Climatisation. |
| F34 | (5A) Tableau de bord |
| F35 | (5A) Lecteur CD |
| F36 | (5A) Transmission automatique |
| F37 | (7,5A) Système de freinage antiblocage (ABS) |
| F38 | (30A) Gestion moteur |
| F39 | (15A) Airbag ;
Système antivol ; Tableau de bord. |
| F40 | (20A) Régulateur de vitesse ;
Feux de détresse ; Feux de freinage ; Système de suspension active. |
| F41 | (30A) Vitres électriques |
| F42 | (30A) Vitres électriques |
| F43 | Joint – système de contrôle de transmission automatique, relais des circuits principaux d’allumage |
| F61 | (5A) Système de gestion moteur (système bi-carburant) |
- Relais de climatisation
- Relais d’alimentation de la lunette arrière
- Relais de la lunette arrière chauffante
- Relais des feux de brouillard arrière
- Relais de l’éclairage intérieur – arrière
- Relais antivol
- Relais des feux de brouillard avant
- Relais 1 circuits principaux de démarrage
- Relais 2 circuits principaux de démarrage
- Relais de fonctionnement intermittent de l’essuie-glace avant
- Connecteur de diagnostic (DLC)
Compartiment moteur
Description
| F44 | (40A) Rétroviseurs chauffants ;
Lunette arrière chauffante. |
| F45 | (60A) Boîte à fusibles / relais, espace pour les pieds ^ 42), relais du circuit principal de démarrage, module de commande multifonction (1999 ^) |
| F46 | (60A) Boîte à fusibles / relais, espace pour les pieds ^ 12, F29) |
| F47 | – |
| F48 | (50A) Chauffage et climatisation |
| F49 | (30A) Gestion moteur |
| F50 | (70A) Relais des phares – feux de route, relais des phares – feux de croisement, lave-phares |
| F51 | (60A) Système de freinage antiblocage (ABS) |
| F53 | (60A) Connecteur de charge |
| F54 | (40A) Relais du moteur de ventilateur de refroidissement 1 |
| F55 | (40A) Relais du moteur de ventilateur de refroidissement 2 |
| F56 | – |
| F57 | – |
| F58 | (15A) Phare gauche – feux de route |
| F59 | (15A) Phare droit – feux de route |
Type 1
- Relais des feux de route
- Relais des feux de croisement
- Relais du moteur de ventilateur de chauffage
- –
- Relais du démarreur
- –
- Relais de la bobine d’allumage
- Relais de gestion moteur
- Relais du capteur d’oxygène
- Relais de la pompe à carburant
Type 2
- Relais de la pompe à carburant
- Relais de la pompe à carburant
- Relais du démarreur
- Relais des feux de croisement diurnes
- Relais du ventilateur de chauffage
- Relais d’activation du ventilateur de refroidissement moteur à 2 vitesses
- Relais du ventilateur de refroidissement moteur
- Relais de protection contre la surchauffe moteur
- Relais du ventilateur de refroidissement moteur
Renault Espace (2002-2006) – schéma de la boîte à fusibles
Année de fabrication : 2002, 2003, 2004, 2005, 2006.
Le fusible de l’allume-cigare (prise de courant) du Renault Espace (2002-2006) est le fusible F24 dans la boîte à fusibles du tableau de bord.

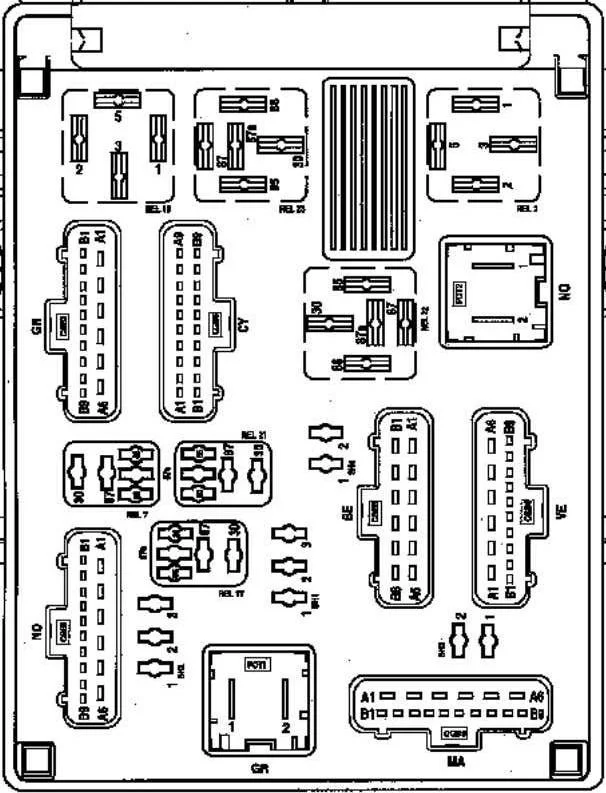

Boîte à fusibles du tableau de bord
| N° | Ampérage [A] | Description |
| F1 | – | – |
| F2 | 10 | Alimentation du module combiné dans l’habitacle ;
Lecteur de carte ; Bouton de démarrage ; Frein de stationnement automatique. |
| F3 | 10 | Synthétiseur vocal ;
Réglage du faisceau des phares au xénon ; Tableau de bord ; Buses de pulvérisation ; Commande de réglage des phares. |
| F4 | 20 | Feux de recul ;
Chauffage et climatisation ; Assistance au stationnement ; +Signal d’avertissement après allumage ; Éclairage de l’interrupteur ; Capteur de pluie ; Rétroviseurs électrochromes ; Compresseur de climatisation ; Signal du moteur d’essuie-glace. |
| F5 | 15 | Éclairage temporisé de l’habitacle |
| F6 | 20 | Feux stop ;
Levier d’essuie-glace ; Connecteur de diagnostic ; Indicateur de verrouillage d’accès pour enfants ; Indicateur de verrouillage électrique des portes arrière ; Éclairage des interrupteurs de vitres électriques ; Régulateur de vitesse ; Connexion kit mains-libres. |
| F7 | 15 | Phare gauche – feux de croisement ;
Ordinateur avec lampes au xénon ; Moteur de réglage des phares. |
| F8 | 7,5 | Feu de position droit |
| F9 | 15 | Phares et indicateurs d’avertissement |
| F10 | 10 | Système de communication ;
Radio ; Mémoire de position de siège ; Relais de siège ; Alimentation du relais de la lunette arrière chauffante. |
| F11 | 30 | Synthétiseur vocal ;
Tableau de bord ; Feux de brouillard avant ; Climatisation. |
| F12 | 5 | Airbags et prétensionneurs |
| F13 | 5 | Ordinateur ABS ;
Programme de stabilité électronique. |
| F14 | 15 | Alarme vocale (buzzer) |
| F15 | 30 | Commande des vitres côté conducteur ;
Rétroviseurs extérieurs électriques. |
| F 16 | 30 | Vitres électriques passager |
| F17 | 10 | Feux de brouillard arrière |
| F18 | 10 | Rétroviseurs extérieurs chauffants |
| F19 | 15 | Phare droit – feux de croisement |
| F20 | 7,5 | Feu de position gauche ;
Éclairage de la boîte à gants ; Éclairage de la plaque d’immatriculation ; Éclairage de l’allume-cigare ; Éclairage des interrupteurs sauf portes et feux de détresse ; Éclairage du témoin de frein de stationnement. |
| F21 | 30 | Feux de route et essuie-glace arrière |
| F22 | 30 | Verrouillage centralisé |
| F23 | 15 | Alimentation des accessoires de la console |
| F24 | 15 | Allume-cigare |
| F25 | 10 | Verrouillage de la colonne de direction ;
Alimentation du relais de la lunette arrière chauffante. |
| Numéro | Description |
| RELAIS | |
| R2 | Lunette arrière chauffante |
| R7 | Feux de brouillard avant |
| R9 | Essuie-glace |
| R10 | Essuie-glace |
| R11 | Affichage arrière ;
Feux de recul |
| R12 | Verrouillage des portes |
| R13 | Verrouillage des portes |
| R18 | Éclairage temporisé de l’habitacle |
| R19 | Carte relais |
| R21 | Début de freinage |
| R22 | UCH – +après allumage |
| R23 | Accessoires, radio avec accessoires ;
Vitres arrière électriques |
| Dérivation | |
| SH1 | Vitres arrière électriques |
| SH2 | Vitres avant électriques |
| SH3 | Feux de jour |
| SH4 | Feux de jour |
Panneau central
Le fusible de déconnexion pour l’appareil se trouve dans le panneau central, sous le couvercle de l’accoudoir.
| Nr | Ampérage [A] | Description |
| F50 | 20 | Fusible de déconnexion de l’appareil :
Prise de diagnostic ; Radio ; Ordinateur de support de mémoire de siège ; Horloge et température extérieure ; Ordinateur auxiliaire de navigation ; Unité centrale ; Avertissement de connexion ; Récepteur de pression des pneus. |
| Numéro | Amp [A] | Description |
| F32 | – | – |
| F33 | – | – |
| F34 | 15 | Alimentation du siège électrique conducteur |
| F35 | 20 | Sièges chauffants conducteur et passager |
| F36 | 20 | Siège électrique conducteur |
| F37 | 20 | Siège électrique passager |
| Relais | ||
| R3 | Alimentation du siège | |
| R4 | Phares pour feux de stationnement | |
| R5 | Phares pour feux de route | |
| R6 | Pompe de lave-phares | |
| R7 | Phares des feux de freinage éteints | |
| Nr | Amp [A] | Description |
| F26 | 30 | Prise de remorque |
| F27 | 30 | Toit ouvrant |
| F28 | 30 | Vitres arrière gauche électriques |
| F29 | 30 | Vitres arrière droite électriques |
| F30 | 5 | Capteur d’angle de braquage |
| F31 | 30 | Toit ouvrant avec fonction d’ombrage |
| Relais | ||
| R7 | Climatisation | |
| Nr | Description |
| R20 | Vitres électriques |
À propos du Renault Espace (1997-2006)
Le Renault Espace des années 1997 à 2006 est connu comme l’un des pionniers du segment des monospaces (véhicules multi-usages). Ce modèle offre un intérieur spacieux, idéal pour les familles ou les groupes de passagers, offrant confort et flexibilité. L’Espace était disponible avec différentes motorisations, y compris des moteurs essence et diesel, qui différaient en termes de performances et de consommation de carburant. Grâce à son design moderne et à ses fonctions pratiques, il a gagné en popularité auprès des conducteurs à la recherche d’un véhicule fiable et polyvalent pour les longs trajets et l’utilisation quotidienne.
Schéma de la boîte à fusibles du Renault Espace
Cette page présente le schéma de la boîte à fusibles du Renault Espace, qui est essentiel pour l’identification et le remplacement des fusibles. Sur ce modèle, la boîte à fusibles est généralement située sous le tableau de bord côté conducteur et également dans le compartiment moteur. Les schémas de cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément indispensable pour le fonctionnement sûr du véhicule, il est donc important de connaître sa disposition et ses fonctions.
