Peugeot Partner VU (2008-2016) – Boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles du Peugeot Partner VU (2008–2016), des informations sur l’emplacement des panneaux de fusibles à l’intérieur du véhicule et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Peugeot Partner VU (2008-2011) – schéma de la boîte à fusibles

Année de fabrication : 2008, 2009, 2010, 2011.

Le fusible de l’allume-cigare (prise de courant) du Peugeot Partner VU (2008-2011) est le fusible 9 de la boîte à fusibles du tableau de bord.

Fusibles de la console

Numéro	Amp [A]	Description
1	15	Essuie-glace arrière
2	–	Réserve
3	5	Airbag
4	10	Climatisation ; Connecteur de diagnostic ; Commande des rétroviseurs ; Faisceau des phares.
5	30	Vitres électriques
6	30	Verrouillage
7	5	Éclairage intérieur arrière ; Liseuses avant ; Console de pavillon.
8	20	Système audio ; Changeur de CD ; Affichage, Détection de sous-gonflage des pneus ; Alarme et sirène.
9	30	Prise 12 V avant et arrière
10	15	Colonne centrale
11	15	Clé de contact à faible courant
12	15	Capteur de pluie et de lumière ; Airbag.
13	5	Tableau de bord
14	15	Aide au stationnement ; Climatisation automatique ; Kit mains-libres.
15	30	Verrouillage
16	–	Réserve
17	40	Dégivrage de la lunette arrière

Fusibles dans l’habitacle

N°	Amp [A]	Description
F1	–	Réserve
F2	20	Sièges chauffants
F3	–	Réserve
F4	15	Relais des rétroviseurs rabattables
F5	15	Relais de la prise du réfrigérateur

Attelage / crochet d’attelage / carrossiers / fusibles sur plateforme

N°	Amp [A]	Description
1	15	Réserve
2	15	Démarrage ; Relais de fonctionnement du générateur.
3	15	Alimentation remorque 12 V.
4	15	Alimentation permanente des modificateurs
5	40	Phares d’éclairage d’urgence

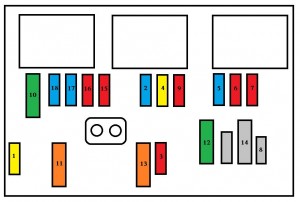

Fusibles sous le capot

N°	Amp [A]	Description
1	20	Gestion moteur
2	15	Klaxon
3	10	Pompe de lave-glace avant et arrière
4	20	Pompe de lave-phares
5	15	Composants moteur
6	10	Capteur d’angle de braquage, ESP
7	10	Interrupteur de frein, interrupteur d’embrayage
8	25	Moteur de démarrage
9	10	Moteur des phares principaux ; Unité de gestion du stationnement.
10	30	Composants moteur
11	40	Réserve
12	30	Brosses
13	40	Interface système intégrée
14	30	Pompe
15	10	Phare de croisement droit
16	10	Phare de croisement gauche
17	15	Phare de route droit
18	15	Phare de route gauche

À propos du Peugeot Partner VU (2008-2016)

Le Peugeot Partner VU, produit de 2008 à 2016, est un véhicule utilitaire pratique, apprécié pour sa fiabilité et sa polyvalence. Ce modèle est idéal pour les petites entreprises et les artisans qui ont besoin de beaucoup d’espace pour transporter des marchandises. Le Partner VU est disponible avec différentes motorisations, y compris des moteurs diesel et essence, ce qui permet aux clients de choisir en fonction de leurs besoins et préférences. Le véhicule se caractérise par une construction robuste et un intérieur confortable, offrant un agrément de conduite sur les longs trajets.

Schéma de la boîte à fusibles du Peugeot Partner VU

Cette page présente le schéma de la boîte à fusibles du Peugeot Partner VU, indispensable pour l’entretien et la réparation corrects des systèmes électriques du véhicule. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le capot et à l’intérieur du véhicule, généralement près du volant. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé qui assure la sécurité et le bon fonctionnement des circuits électriques de la voiture.
