Cadillac Escalade GMT K2XL (2015-2020) – boîte à fusibles
Schéma des fusibles et relais – Cadillac Escalade GMT K2XL
Concerne les véhicules fabriqués entre :
2015, 2016, 2017, 2018, 2019, 2020.
Pour l’allume-cigare de la Cadillac Escalade , les fusibles n° 4, 6 et 50 dans la boîte à fusibles à gauche du tableau de bord, les fusibles n° 3 et 50 dans la boîte à fusibles à droite du tableau de bord et le fusible n° 14 (prise d’alimentation des accessoires arrière) dans la boîte à fusibles du compartiment arrière sont responsables.
Habitacle
Deux boîtes à fusibles se trouvent des deux côtés du tableau de bord, derrière les caches.

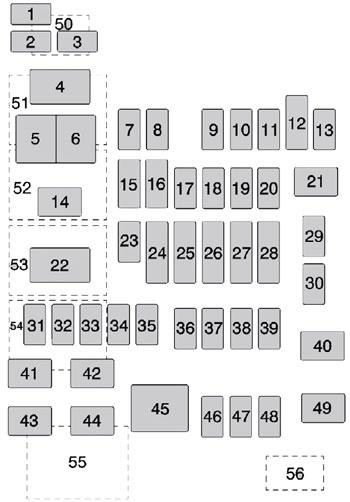

Schéma de la boîte à fusibles (côté gauche)
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Non utilisé |
| 2 | Non utilisé |
| 3 | Non utilisé |
| 4 | Prise d’alimentation des accessoires 1 |
| 5 | 2015-2016 : Alimentation accessoire/accessoire maintenue 2017-2020 : Alimentation accessoire maintenue |
| 6 | Prise d’alimentation des accessoires de la batterie |
| 7 | Mécanisme universel d’ouverture de porte de garage/rétroviseur |
| 8 | SEO (option d’équipement spécial) Alimentation accessoire maintenue |
| 9 | Non utilisé |
| 10 | Module de commande de carrosserie 3 |
| 11 | Module de commande de carrosserie 5 |
| 12 | Éclairage des commandes au volant |
| 13 | Non utilisé |
| 14 | Non utilisé |
| 15 | Non utilisé |
| 16 | Capteur d’activation logique discrète |
| 17 | 2016-2017 : Module de traitement vidéo 2019-2020 : Module de traitement vidéo/module de clé virtuelle |
| 18 | Module de fenêtre avec miroir |
| 19 | Module de commande de carrosserie 1 |
| 20 | Table avant (si présente) |
| 21 | Non utilisé |
| 22 | Non utilisé |
| 23 | Non utilisé |
| 24 | 2015-2016 : Chauffage, ventilation et climatisation Activation/Chauffage, ventilation et climatisation Auxiliaire
2017-2018 : CVC/activation 2019-2020 : Activation CVC/activation CVC AUX |
| 25 | Activation du tableau de bord/module de diagnostic de détection d’activation |
| 26 | Colonne inclinable/SEO 1 (option d’équipement spécial), verrouillage de la colonne inclinable/SEO (option d’équipement spécial) |
| 27 | Connecteur de liaison de données/module de siège conducteur |
| Numéro | Description |
|---|---|
| 28 | Entrée passive/Démarrage passif/Chauffage, ventilation et climatisation Batterie |
| 29 | Dispositif antivol |
| 30 | Non utilisé |
| 31 | Non utilisé |
| 32 | Non utilisé |
| 33 | 2015-2018 : SEO (option d’équipement spécial)/Contrôle automatique de niveau 2019-2020 : SEO (option d’équipement spécial)/Siège chauffant gauche |
| 34 | Pédale réglable électriquement Park Enable (si présente) |
| 35 | Non utilisé |
| 36 | Charges diverses de démarrage/torsion |
| 37 | Volant chauffant |
| 38 | Verrouillage de la colonne de direction 2 (si présent) |
| 39 | Batterie du tableau de bord |
| 40 | Non utilisé |
| 41 | Non utilisé |
| 42 | Remorque Euro (si présente) |
| 43 | Porte gauche |
| 44 | Siège conducteur |
| 45 | Non utilisé |
| 46 | Siège droit chauffant/ventilé |
| 47 | Siège gauche chauffant/ventilé |
| 48 | Non utilisé |
| 49 | Non utilisé |
| 50 | Prise d’alimentation des accessoires 2 |
| 51 | Non utilisé |
| 52 | Alimentation accessoire maintenue/relais accessoire |
| 53 | Relais de travail/démarrage |
| 54 | Non utilisé |
| 55 | Non utilisé |
| 56 | Non utilisé |
Schéma de la boîte à fusibles (côté droit)
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Non utilisé |
| 2 | Non utilisé |
| 3 | Non utilisé |
| 4 | Prise d’alimentation des accessoires 4 |
| 5 | Non utilisé |
| 6 | Non utilisé |
| 7 | Non utilisé |
| 8 | Prise de la boîte à gants |
| 9 | Non utilisé |
| 10 | Non utilisé |
| 11 | Non utilisé |
| 12 | Commandes au volant |
| 13 | Module de commande de carrosserie 8 |
| 14 | Non utilisé |
| 15 | Non utilisé |
| 16 | Non utilisé |
| 17 | Non utilisé |
| 18 | Non utilisé |
| 19 | Module de commande de carrosserie 4 |
| 20 | Divertissement aux sièges arrière |
| 21 | Toit ouvrant |
| 22 | Non utilisé |
| 23 | Non utilisé |
| 24 | Non utilisé |
| 25 | Non utilisé |
| 26 | Système d’infodivertissement/airbag |
| 27 | Réserve/interrupteur de fenêtre RF/capteur de pluie |
| Numéro | Description |
|---|---|
| 28 | Détection d’obstacles/USB |
| 29 | Radio |
| 30 | Non utilisé |
| 31 | Non utilisé |
| 32 | Non utilisé |
| 33 | Non utilisé |
| 34 | Non utilisé |
| 35 | Non utilisé |
| 36 | SEO (option d’équipement spécial) B2 |
| 37 | SEO (option d’équipement spécial) |
| 38 | Module de commande de carrosserie 2 |
| 39 | Onduleur de climatisation |
| 40 | Non utilisé |
| 41 | Non utilisé |
| 42 | Non utilisé |
| 43 | Non utilisé |
| 44 | Moteur de vitre de porte droite |
| 45 | Ventilateur avant |
| 46 | Module de commande de carrosserie 6 |
| 47 | Module de commande de carrosserie 7 |
| 48 | Amplificateur |
| 49 | Siège avant droit |
| 50 | Prise d’alimentation des accessoires 3 |
| 51 | Non utilisé |
| 52 | Alimentation accessoire maintenue/relais accessoire |
| 53 | Non utilisé |
| 54 | Non utilisé |
| 55 | Non utilisé |
| 56 | Non utilisé |

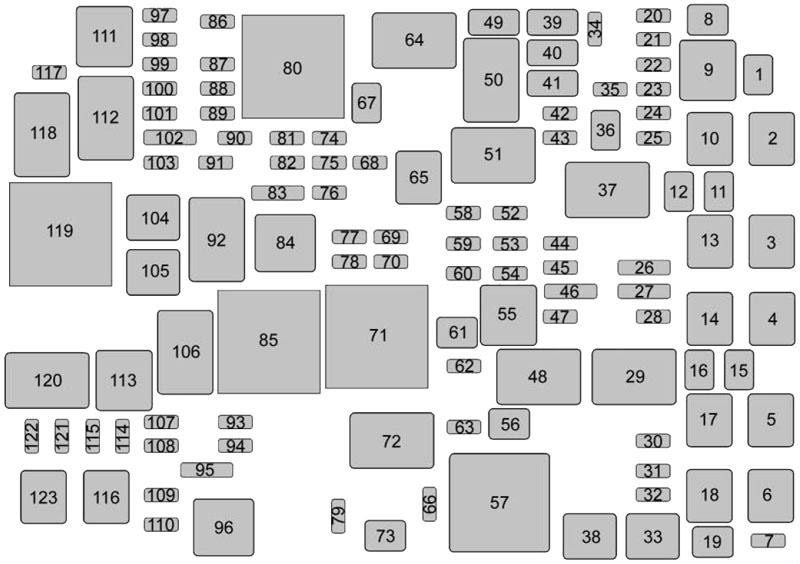

Compartiment moteur
| Numéro | Description |
|---|---|
| Numéro | Description |
| 1 | Panneaux électriques |
| 2 | Pompe du système de freinage antiblocage |
| 3 | Intérieur BEC LT1 |
| 4 | Ceinture de sécurité motorisée passager |
| 5 | Compresseur de nivellement de suspension |
| 6 | Contrôle électronique de la transmission 4WD |
| 10 | Frein de stationnement électrique |
| 13 | Intérieur BEC LT2 |
| 14 | BEC arrière 1 |
| 17 | Ceinture de sécurité motorisée conducteur |
| 21 | 2015-2017 : Électrovanne d’échappement ALC 2019-2020 : Nivellement automatique des phares / Électrovanne d’échappement |
| 22 | 2019 : Pompe à carburant |
| 23 | Module de commande de châssis intégré |
| 24 | Amortissement en temps réel |
| 25 | Module d’alimentation de la pompe à carburant |
| 26 | 2015-2017 : Contrôle de tension de la batterie de secours/réglable 2019-2020 : Assistance hydraulique active / Contrôle de tension de la batterie réglable |
| 28 | Upfitter 2 |
| 29 | Relais Upfitter 2 |
| 30 | Essuie-glace |
| 31 | Module d’interface de remorque |
| 34 | Feux de recul |
| 35 | Valve du système de freinage antiblocage |
| 36 | Freins de remorque |
| 37 | Relais Upfitter 3 |
| 39 | Freinage de remorque / virage à droite |
| 40 | Freinage de remorque / virage à gauche |
| 41 | Feux de stationnement de remorque |
| 42 | Feux de position droits |
| 43 | Feux de position gauches |
| 44 | Upfitter 3 |
| 45 | Contrôle automatique de niveau Démarrage/Manuel |
| 47 | Upfitter 4 |
| 48 | Relais Upfitter 4 |
| 49 | Feux de recul |
| 51 | Relais des feux de position |
| 60 | Contrôle de la climatisation |
| Numéro | Description |
|---|---|
| 63 | Upfitter 1 |
| 67 | Batterie de remorque |
| 68 | 2019-2020 : Pompe à carburant secondaire |
| 69 | RC Upfitter 3 et 4 |
| 70 | VBAT Upfitter 3 et 4 |
| 72 | Relais Upfitter 1 |
| 74 | Allumage du module de commande moteur |
| 75 | Pièces de rechange diverses pour l’allumage |
| 76 | Allumage de la transmission |
| 77 | RC Upfitter 1 et 2 |
| 78 | VBAT Upfitter 1 et 2 |
| 83 | Réserve/Écart |
| 84 | Relais de travail/allumage |
| 87 | 2015-2017 : Moteur 2019-2020 : Capteur MAF/IAT/humidité/TIAP |
| 88 | Injecteur A – impair |
| 89 | Injecteur B – pair |
| 90 | Capteur d’oxygène B |
| 91 | Commande de volet |
| 92 | Relais du module de commande moteur |
| 93 | Klaxon |
| 94 | Feux de brouillard |
| 95 | Phares avec feux de croisement |
| 100 | Capteur d’oxygène A |
| 101 | Module de commande moteur |
| 102 | Module de commande moteur/module de commande de transmission |
| 103 | Chauffage auxiliaire interne |
| 104 | Moteur de démarreur |
| 107 | Fermeture Aero |
| 109 | Upfitter de police |
| 112 | Relais du moteur de démarreur |
| 114 | Lave-glace avant |
| 115 | Lave-glace arrière |
| 116 | Ventilateur de refroidissement gauche |
| 117 | 2015-2016 : Non utilisé 2017-2020 : Pompe à carburant primaire |
| 120 | 2015-2016 : Non utilisé 2017-2020 : Pompe à carburant primaire |
| 121 | Phare droit HID |
| 122 | Phare gauche HID |
| 123 | Ventilateur de refroidissement droit |

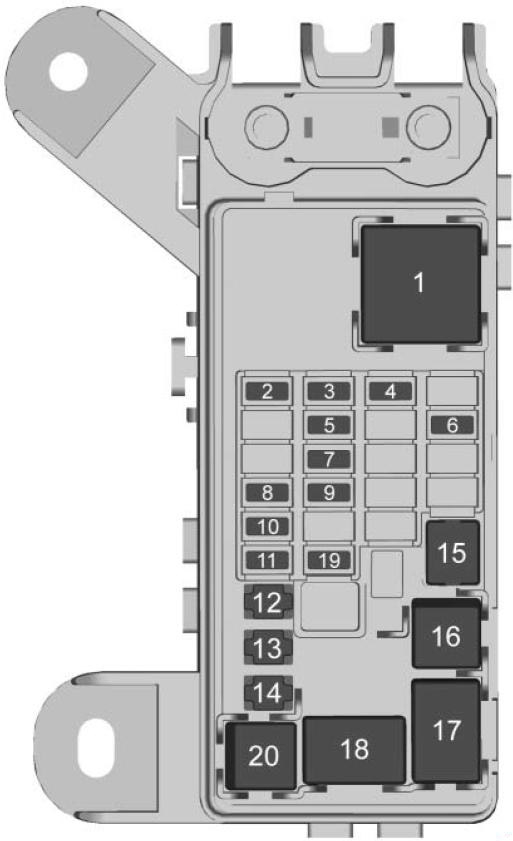

Boîte à fusibles dans le coffre
Située sur le côté gauche du coffre, derrière le cache.
| Numéro | Description |
|---|---|
| Numéro | Description |
| Mini relais ISO | |
| 1 | Dégivreur arrière |
| Microfusibles | |
| 2 | Siège chauffant de deuxième rangée gauche |
| 3 | Siège chauffant droit de deuxième rangée |
| 4 | Rétroviseurs chauffants |
| 5 | Coffre |
| 6 | Bris de glace |
| 7 | Hayon élévateur |
| 8 | Logique du module de hayon arrière |
| 9 | Essuie-glace arrière |
| 10 | Chauffage, ventilation et ventilateur de climatisation arrière |
| 11 | Siège de deuxième rangée |
| Numéro | Description |
|---|---|
| 19 | Feu de brouillard arrière (si présent) |
| Fusibles de type M | |
| 12 | Module de porte arrière |
| 13 | Siège de troisième rangée |
| 14 | Prise d’alimentation des accessoires arrière |
| 15 | Dégivreur arrière |
| Relais Ultra Micro | |
| 16 | Compartiment à bagages |
| Microrelais | |
| 17 | Hayon élévateur |
| 18 | Feu de brouillard arrière (si présent) |
| 19 | Rétroviseurs chauffants |
