Mitsubishi Outlander XL (2007-2012) – boîte à fusibles
Mitsubishi Outlander – schéma de la boîte à fusibles
Année de production : 2007, 2008, 2009, 2010, 2011, 2012.
Le fusible de l’allume-cigare (prise de courant) dans le Mitsubishi Outlander est le fusible 15 et 23 dans la boîte à fusibles de l’habitacle.

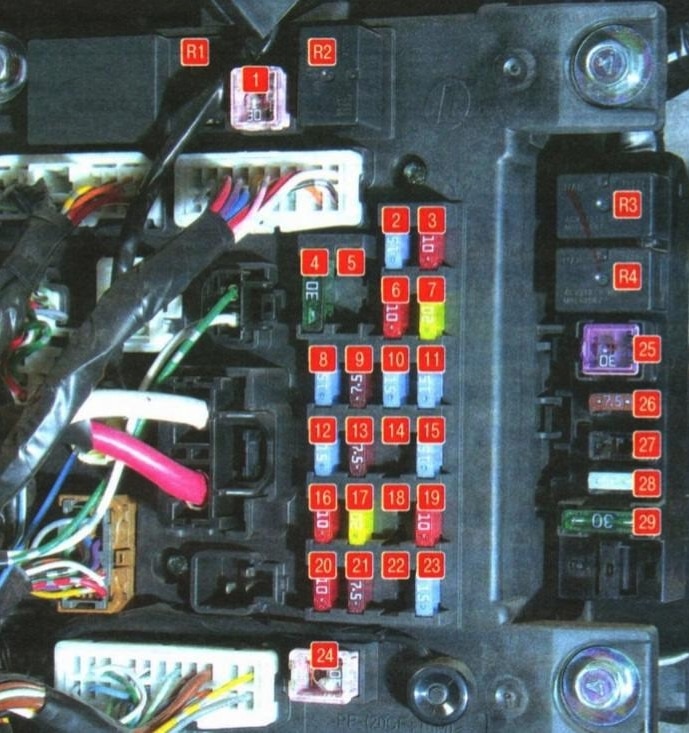

Boîte à fusibles de l’habitacle
Sous le tableau de bord côté conducteur
Description
| 1 | 30A Chauffage |
| 2 | 15A Feux stop |
| 3 | 10A Feu de brouillard arrière |
| 4 | 30A Essuie-glace avant |
| 5 | Réservé |
| 6 | 10A Chaîne d’équipement supplémentaire |
| 7 | 20A Verrouillage des portes |
| 8 | 15A Système audio |
| 9 | 7.5A Chaîne d’équipement supplémentaire |
| 10 | 15A Lumières intérieures |
| 11 | 15A Feux de détresse |
| 12 | 15A Lave-glace arrière |
| 13 | 7,5A Dispositifs de contrôle et de mesure |
| 14 | Réservé |
| 15 | 15A Allume-cigare (prise de courant avant) |
| 16 | 10A Clé de contact |
| 17 | 20A Toit ouvrant électrique |
| 18 | Réservé |
| 19 | 10A Rétroviseurs extérieurs |
| 20 | 10A Transmission intégrale |
| 21 | 7,5A Feux de recul |
| 22 | Réservé |
| 23 | 15A Prise de courant supplémentaire |
| 24 | 30A Vitres électriques |
| 25 | 30A Lunette arrière chauffante |
| 26 | 7,5A Rétroviseurs extérieurs chauffants |
| 27 | 15A Alimentation |
| 28 | 20/25A Siège électrique |
| 29 | 30A Chauffage de siège |
Affectation des relais
- Relais de verrouillage des portes
- Relais de chauffage
- Relais de chauffage de siège
- Relais de chauffage de la lunette arrière
Boîtes à fusibles et relais du compartiment moteur

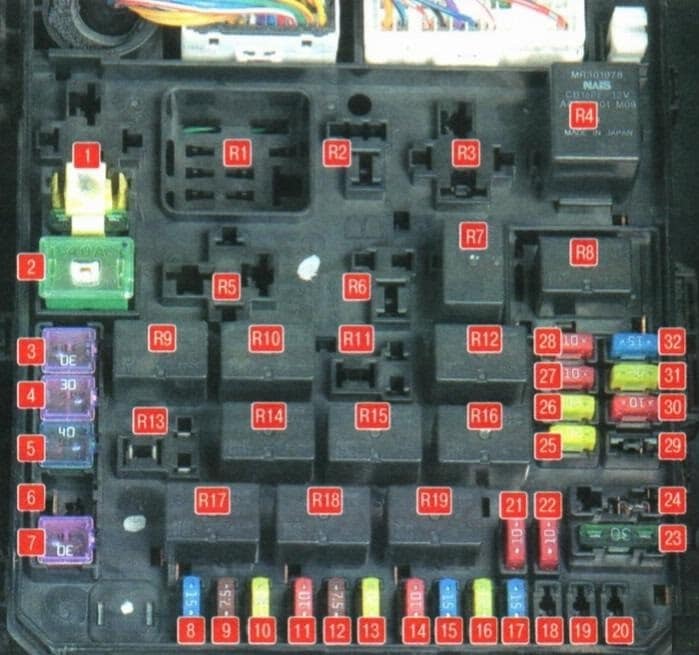

Boîte principale
Sur le côté gauche du compartiment moteur
Description
| 1 | 30A Dispositif d’entrée/sortie |
| 2 | 40A Moteur de ventilateur de refroidissement |
| 3 | 30A Moteur de ventilateur de condenseur |
| 4 | 30A ABS |
| 5 | 40A ABS |
| 6 | Réservé |
| 7 | 30A Démarrage |
| 8 | 15A Feux de brouillard avant |
| 9 | 7.5 Gestion moteur |
| 10 | 20A Boîte de vitesses automatique |
| 11 | 10A Klaxon |
| 12 | 7,5A Alternateur |
| 13 | 20A Lave-phares |
| 14 | 10A Climatisation |
| 15 | 15A Volet de valve |
| 16 | 20A Alarme antivol |
| 17 | 15A Essuie-glaces chauffants |
| 18 | Réservé |
| 19 | 30A Portes électriques |
| 20 | 10A Système d’éclairage extérieur diurne |
| 21 | 10A Feu de route (gauche) |
| 22 | 10A Feu de route (droit) |
| 23 | 30A Amplificateur audio |
| 24 | 30A Équipements électriques moteur Diesel |
| 25 | 20A Feu de brouillard (gauche, avec lampes à décharge) |
| 26 | 20A Feu de brouillard (droit, avec lampes à décharge) |
| 27 | 10A Feu de brouillard (gauche, avec ampoules halogènes) |
| 28 | 10A Feu de brouillard (droit, avec ampoules halogènes) |
| 29 | 10A Circuit d’alimentation moteur |
| 30 | 10A Bobine d’allumage |
| 31 | 20A Circuit d’alimentation moteur |
| 32 | 15A Pompe à carburant |
Relais
| R1 | Relais de bougies de préchauffage (pour moteurs Diesel) |
| R2 | Relais de ventilateur de radiateur |
| R3 | Relais de chauffage |
| R4 | Relais de gestion moteur |
| R5 | Relais de stabilité |
| R6 | Relais de ventilateur de climatisation |
| R7 | Relais de gestion moteur |
| R8 | Relais de phares avec feux de croisement |
| R9 | Relais de gestion moteur |
| R10 | Relais de chauffage d’essuie-glaces |
| R11 | Relais d’éclairage extérieur diurne |
| R12 | Relais de gestion moteur |
| R13 | Relais d’alarme antivol |
| R14 | Relais de transmission automatique |
| R15 | Relais de lave-phares |
| R16 | Relais de feux de route |
| R17 | Relais de feux de brouillard avant |
| R18 | Relais de klaxon |
| R19 | Relais de climatisation |

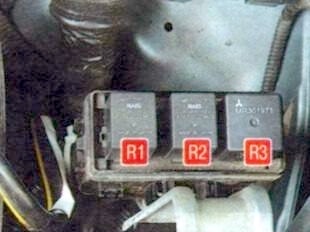

Boîte à fusibles
Située à côté de la boîte principale
Description
- R1 Relais de ventilateur à basse vitesse du système de refroidissement moteur
- R2 Relais de ventilateur de climatisation
- R3 Relais de ventilateur à haute vitesse du système de refroidissement moteur
Boîte à fusibles de la batterie
Les bornes positives de la batterie contiennent une boîte à fusibles haute puissance sous forme de fusibles.
