Mitsubishi ASX (2010-…) – Boîte à fusibles

Mitsubishi ASX (2010-2018) – schéma de la boîte à fusibles

Année de fabrication : 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Le fusible de l’allume-cigare (prise de courant) dans le Mitsubishi ASX (2010-2018) est le fusible 13 dans la boîte à fusibles du compartiment moteur.

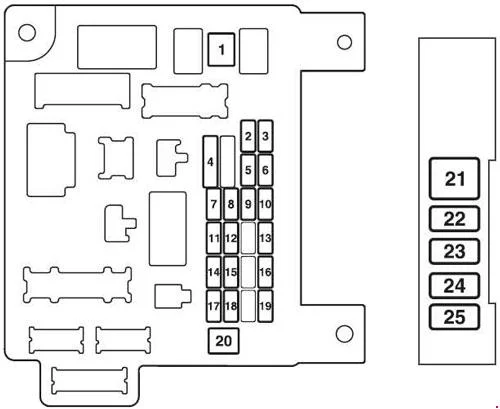

Panneau de fusibles du tableau de bord

A – Bloc de fusibles principal
B – Bloc de fusibles supplémentaire

N°	Description	Ampérage [A]
1	Chauffage	30
2	Feux stop	15
3	Feu de brouillard arrière	10
4	Essuie-glace avant	30
5	Optionnel	10
6	Verrouillage centralisé	20
7	Radio	15
8	Relais de l’unité de commande	7.5
9	Éclairage intérieur (plafonnier)	15
10	Feux de détresse	15
11	Essuie-glace arrière	15
12	Clignotants	7.5

13	Allume-cigare ; Prise accessoire.	15
14	Clé de démarrage	10
15	Toit ouvrant	20
16	Rétroviseurs extérieurs	10
17	Transmission intégrale	10
18	Feux de recul	7.5
19	Prise accessoire	15
20	Commande de vitre électrique	30
21	Déshumidificateur	30
22	Rétroviseur extérieur chauffant	7.5
23	Siège passager	25 20
24	Siège conducteur avec support	25 20
25	Sièges chauffants	30

Boîte à fusibles dans le compartiment moteur

N°	Description	Ampérage [A]
1	Phares antibrouillard avant	15
2	Moteur	7.5
3	Transmission automatique	20
4	Klaxon	10
5	Alternateur	7.5
6	Buse de lave-phares	20
7	Climatisation	10
«	ETV / ventilateur de refroidisseur d’huile (Twin Clutch SST)	15
9	Alarme de sécurité	20
10	Chauffage d’essuie-glace	15
11	–	–
12	Port d’alimentation	30
13	Feux de jour	10
14	Phare (feu de route) (gauche)	10
15	Phare (feu de route) (droit)	10
16	Phare (feu de croisement) (gauche) (décharge)	20
17	Phare (feu de croisement) (droit) (décharge)	20

18	Phare (feu de croisement) (gauche) (halogène)	10
19	Phare (feu de croisement) (droit) (halogène)	10
20	ENG / POWER	10
21	Bobine d’allumage	10
22	ENG / POWER	20
	Chauffage de la conduite de carburant	25
23	Pompe à carburant	15
24	Moteur de démarrage	30
25	–	–
26	Antivol	40
27	Antivol	30
28	Ventilateur de condenseur de climatisation	30
29	Ventilateur de radiateur	40
30	IOD	30
31	Amplificateur audio	30
32	Diesel	30
33	Fusible de rechange	10
34	Fusible de rechange	15
35	Fusible de rechange	20

À propos du Mitsubishi ASX (2010-…)

Le Mitsubishi ASX est un SUV compact qui a fait son apparition sur le marché en 2010. Ce modèle est réputé pour sa fiabilité, son design moderne et sa praticité. L’ASX offre diverses options de motorisation, y compris des moteurs essence et diesel, conçus pour offrir un équilibre optimal entre performance et économie de carburant. L’intérieur du véhicule est spacieux et confortable, ce qui le rend idéal pour les voyages en famille et les trajets quotidiens en ville. Le véhicule est équipé de technologies modernes et de dispositifs de sécurité qui améliorent le confort et la sécurité des passagers.

Schéma de la boîte à fusibles du Mitsubishi ASX

Cette page présente le schéma de la boîte à fusibles du Mitsubishi ASX, indispensable pour l’identification et le remplacement des fusibles. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le capot et à l’intérieur du véhicule, généralement près du tableau de bord. Les schémas de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour le fonctionnement sûr du véhicule, il est donc important de connaître son contenu et de l’entretenir correctement.
