Mitsubishi Mirage (2012-2019) – Boîte à fusibles
Schéma des fusibles et relais – Mitsubishi Mirage
Concerne les véhicules fabriqués entre :
2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

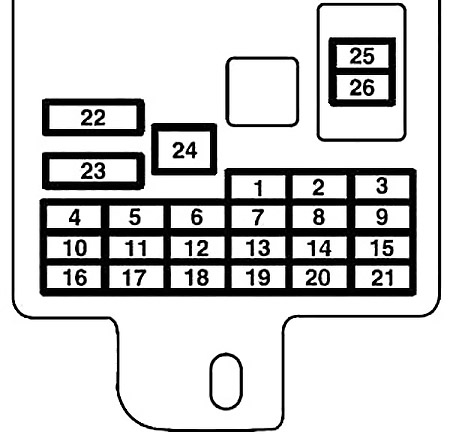

Schéma de la boîte à fusibles du tableau de bord
Le bloc de fusibles de l’habitacle est situé derrière le couvercle devant le siège du conducteur, à l’endroit indiqué sur le schéma.
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| 1 | Feu arrière (gauche) | 7,5 |
| 2 | Allume-cigare | 15 |
| 3 | Bobine d’allumage | 10 |
| 4 | Moteur de démarrage | 7,5 |
| 5 | Non utilisé | – |
| 6 | Non utilisé | – |
| 7 | Feu arrière (droit) | 7,5 |
| 8 | Rétroviseurs extérieurs | 7,5 |
| 9 | Unité de commande moteur | 7,5 |
| 10 | Unité de commande | 7,5 |
| 11 | Feu de brouillard arrière | 10 |
| 12 | Verrouillage des portes | 15 |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 13 | Éclairage intérieur (éclairage d’accueil) | 15 |
| 14 | Essuie-glace arrière | 15 |
| 15 | Clignotants | 7,5 |
| 16 | Relais | 7,5 |
| 17 | Sièges chauffants | 20 |
| 18 | Option | 10 |
| 19 | Rétroviseurs extérieurs chauffants | 7,5 |
| 20 | Essuie-glace avant | 20 |
| 21 | Feu de recul | 7,5 |
| 22 | Déshumidificateur | 30 |
| 23 | Chauffage | 30 |
| 24 | Non utilisé | – |
| 25 | Radio | 10 |
| 26 | Unité à commande électronique | 15 |
Schéma de la boîte à fusibles du compartiment moteur

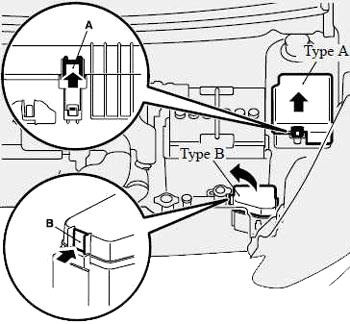

Dans le compartiment moteur, le bloc de fusibles est situé comme indiqué sur l’image. Appuyez sur le bouton (A ou B) pour soulever le couvercle.
Dans la boîte à fusibles du compartiment moteur, les fusibles sont de rechange.
Le bloc de fusibles ne contient pas de fusibles de rechange de 7,5A, 10A ou 15A. Si l’un de ces fusibles grille, remplacez-le par le fusible suivant.
- 5 A : rétroviseurs extérieurs
- 10 A : Option
- 15 A : Allume-cigare
En cas d’utilisation d’un fusible de rechange, il est nécessaire de le remplacer dès que possible par un fusible de capacité adéquate.

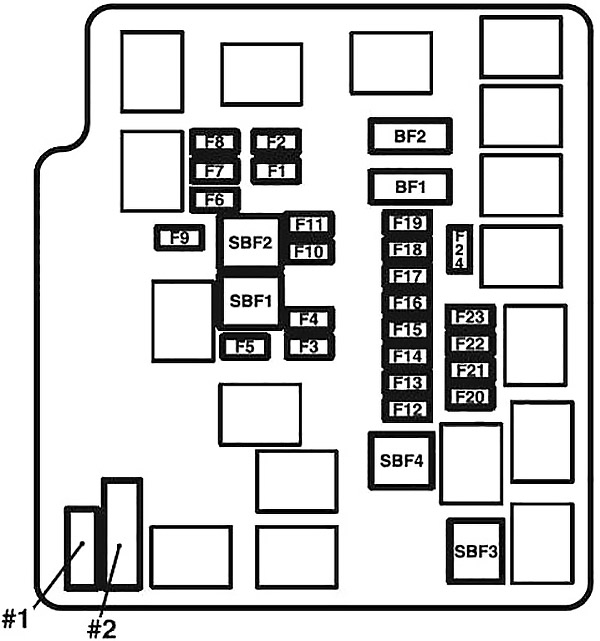

Type A
Type B
| Numéro | Type A | Ampères [A] |
|---|---|---|
| Numéro | Type A | Ampères [A] |
| SBF1 | Moteur de ventilateur de radiateur | 40 |
| SBF2 | Système antivol | 30 |
| SBF3 | Clé de démarrage | 40 |
| SBF4 | Commande de vitre électrique | 40 |
| BF1 | DC-DC (P/T) | 30 |
| BF2 | DC-DC (AUDIO) | 30 |
| F1 | Phare (feux de croisement) (gauche) | 10 |
| F2 | Phare (feux de croisement) (droit) | 10 |
| F3 | Phare (feux de route) (gauche) | 10 |
| F4 | Phare (feux de route) (droit) | 10 |
| F5 | Klaxon | 10 |
| F6 | Feux de brouillard avant | 15 |
| F7 | Feux de jour | 10 |
| F8 | Non utilisé | – |
| F9 | Non utilisé | – |
| F10 | Capteur de courant de batterie | 7,5 |
| F11 | Non utilisé | – |
| Numéro | Type A | Ampères [A] |
|---|---|---|
| F12 | Feux stop (feux de freinage) | 15 |
| F13 | Bobine d’allumage | 7,5 |
| F14 | Contrôle moteur | 7,5 |
| F15 | Alternateur | 7,5 |
| F 16 | Clignotants de détresse | 10 |
| F17 | Transmission automatique | 15 |
| F18 | Climatisation | 10 |
| F19 | ETV | 15 |
| F20 | Moteur de démarrage | 7,5 |
| F21 | Huile/pompe CVT | 15 |
| F22 | Pompe à carburant | 15 |
| F23 | Moteur | 20 |
| F24 | Transmission automatique | 7,5 |
| #1 | Fusible de rechange | 20 |
| #2 | Fusible de rechange | 30 |
| SBF1 | Chauffage PTC | 40 |
| SBF2 | Chauffage PTC | 40 |
| SBF3 | Chauffage PTC | 40 |
