Mitsubishi i-MiEV (2009-2018) – Boîte à fusibles
Schéma des fusibles et relais – Mitsubishi i-MiEV
S’applique aux véhicules fabriqués entre :
2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Fusibles du tableau de bord

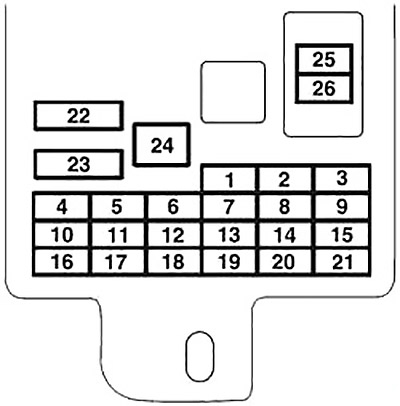

Le bloc de fusibles dans l’habitacle est situé sous le tableau de bord, devant le siège du conducteur, à l’emplacement indiqué sur le schéma. Appuyez sur le crochet (A) et retirez le couvercle du fusible (B).
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| 1 | Feu arrière (gauche) | 7,5 |
| 2 | Allume-cigare/Accessoires | 15 |
| 3 | – | – |
| 4 | Moteur de démarrage | 7,5 |
| 5 | Amplificateur du système audio | 20 |
| 6 | – | – |
| 7 | Feu arrière (droit) | 7,5 |
| 8 | Rétroviseurs extérieurs | 7,5 |
| 9 | Unité de commande (unité de moteur électrique) | 7,5 |
| 10 | Unité de commande | 7,5 |
| 11 | Feu arrière antibrouillard | 10 |
| 12 | Verrouillage centralisé des portes | 15 |
| 13 | Lampe intérieure | 10 |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 14 | Essuie-glace arrière | 15 |
| 15 | Odomètre | 7,5 |
| 16 | Relais | 7,5 |
| 17 | Siège chauffant | 20 |
| 18 | Option | 10 |
| 19 | Rétroviseur extérieur chauffant | 7,5 |
| 20 | Essuie-glaces | 20 |
| 21 | Feux de recul | 7,5 |
| 22 | Déshumidificateur | 30 |
| 23 | Chauffage | 30 |
| 24 | Batterie auxiliaire | 30 |
| 25 | Radio | 10 |
| 26 | Unité de commande électronique | 15 |
| 27 | Unité de commande électronique | 7,5 |
Fusibles dans le compartiment moteur

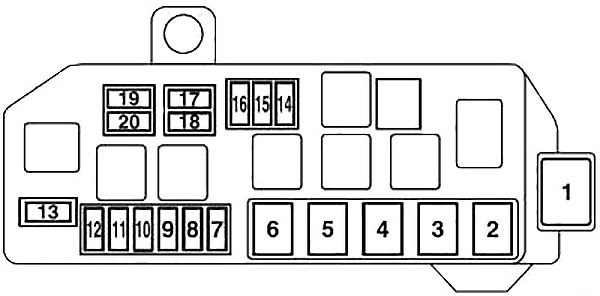

Sous le capot se trouve un bloc de fusibles, comme indiqué sur le schéma. Appuyez sur le crochet (A) et retirez le couvercle.
| Numéro | Description | Ampères [A] |
|---|---|---|
| Numéro | Description | Ampères [A] |
| 1 | – | – |
| 2 | Batterie auxiliaire | 30 |
| 3 | Interrupteur du moteur électrique | 40 |
| 4 | Moteur du ventilateur de radiateur | 40 |
| 5 | Lève-vitres électriques | 40 |
| 6 | Frein électrique à vide | 30 |
| 7 | Commande du groupe moteur électrique | 15 |
| 8 | Feux de freinage | 15 |
| 9 | Feux de brouillard avant | 15 |
| Numéro | Description | Ampères [A] |
|---|---|---|
| 10 | Pompe à eau (unité de moteur électrique) | 15 |
| 11 | Charge | 10 |
| 12 | Témoin d’avertissement | 10 |
| 13 | Klaxon | 10 |
| 14 | Feux de jour | 10 |
| 15 | Moteur du ventilateur de refroidissement de la batterie de traction | 15 |
| 16 | Pompe à eau (climatisation) | 10 |
| 17 | Phare de croisement (droit) | 20 |
| 18 | Phare de croisement (gauche) | 20 |
| 19 | Phare de route (droit) | 10 |
| 20 | Phare de route (gauche) | 10 |
