Mitsubishi Outlander Sport (2010-2018) – Boîte à fusibles

Mitsubishi Outlander Sport (2010-2018) – schéma de la boîte à fusibles

Année de fabrication : 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

Le fusible de l’allume-cigare (prise de courant) dans le Mitsubishi Outlander Sport (2010-2018) est le fusible 13 dans la boîte à fusibles du compartiment moteur.

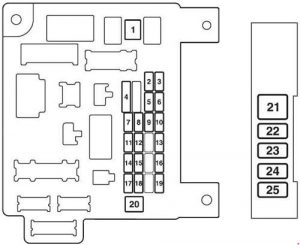

Boîte à fusibles du tableau de bord

A – Bloc de fusibles principal
B – Bloc de fusibles supplémentaire

N°	Description	Amp [A]
1	Feux de détresse	30
2	Feux de freinage	15
3	Feu de brouillard arrière	10
4	Essuie-glace avant	30
5	Optionnel	10
6	Verrouillage	20
7	Radio	15
8	Relais de l’unité de commande	7.5
9	Éclairage intérieur (plafonnier)	15
10	Feux de détresse	15
11	Essuie-glace arrière	15
12	Clignotants	7.5

13	Allume-cigare / Prise accessoire	15
14	Clé de contact	10
15	Toit ouvrant	20
16	Rétroviseurs extérieurs	10
17	Transmission intégrale	10
18	Feux de recul	7.5
19	Prise accessoire	15
20	Commande de lève-vitre électrique	30
21	Déshumidificateur	30
22	Rétroviseur extérieur chauffant	7.5
23	Siège passager	25 20
24	Siège conducteur avec support	25 20
25	Sièges chauffants	30

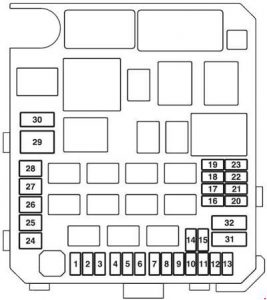

Panneau de fusibles du compartiment moteur

N°	Description	Amp [A]
1	Feux de brouillard avant	15
2	Moteur	7.5
3	Transmission automatique	20
4	Klaxon	10
5	Alternateur	7.5
6	Système de pulvérisation des phares	20
7	Climatisation	10
«	ETV/ventilateur de refroidisseur d’huile (Twin Clutch SST).	15
9	Alarme de sécurité	20
10	Dégivreur d’essuie-glace	15
11	–	–
12	Port d’alimentation	30
13	Feux de jour	10
14	Phare (feux de route) (gauche)	10
15	Phare (feux de route) (droit)	10
16	Phare (feux de croisement) (gauche) (retirer)	20
17	Phare (feux de croisement) (droit) (retirer)	20

18	Phare (feux de croisement) (gauche) (halogène)	10
19	Phare (feux de croisement) (droit) (halogène)	10
20	ENG / ALIMENTATION	10
21	Bobine d’allumage	10
22	ENG / ALIMENTATION	20
	Chauffe-conduite de carburant	25
23	Pompe à carburant	15
24	Démarrage	30
25	–	–
26	Antivol	40
27	Antivol	30
28	Ventilateur de condenseur de climatisation	30
29	Ventilateur de radiateur	40
30	IOD	30
31	Amplificateur audio	30
32	Diesel	30
33	Fusible de rechange	10
34	Fusible de rechange	15
35	Fusible de rechange	20

À propos du Mitsubishi Outlander Sport (2010-2018)

Le Mitsubishi Outlander Sport, également connu sous le nom d’ASX sur certains marchés, est un SUV compact produit entre 2010 et 2018. Ce modèle est apprécié pour son design moderne, son intérieur spacieux et sa fiabilité. L’Outlander Sport offre diverses options de motorisation, y compris des variantes essence et diesel, qui varient selon le marché. Grâce à sa polyvalence et à son expérience de conduite confortable, c’est un choix idéal pour les trajets urbains et les longs trajets. Le modèle est équipé de technologies avancées et de fonctions de sécurité qui améliorent le confort et la sécurité des passagers.

Schéma de la boîte à fusibles du Mitsubishi Outlander Sport

Cette page présente le schéma de la boîte à fusibles du Mitsubishi Outlander Sport, essentiel pour l’entretien et les réparations corrects du véhicule. La boîte à fusibles est généralement située sous le tableau de bord côté conducteur et dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour assurer le bon fonctionnement des composants électriques du véhicule.
