Mitsubishi Colt 5 (1994-2002) – boîte à fusibles
Schéma des fusibles et relais – Mitsubishi Colt 5
Concerne les véhicules fabriqués entre :
1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 et 2002.
Emplacement de la boîte à fusibles du tableau de bord
Boîte à fusibles
Située sous le tableau de bord à gauche, pour les véhicules avec volant à gauche.
Description
| 1 | Relais 10A |
| 2 | Allume-cigare 15A |
| 3 | Clignotant 10A |
| 4 | Régulateur 25A |
| 5 | Lunette arrière chauffante 25A |
| 6 | Essuie-glace 20A |
| 7 | Feux de recul 10A |
| 8 | Verrouillage centralisé 20A |
| 9 | Tableau de bord 10A |
| 10 | Sièges chauffants 10A |
| 11 | Toit ouvrant 20A |
| 12 | Réserve |
Relais
- Relais de chauffage
- Relais de lunette arrière chauffante
- Relais de clignotants et feux de détresse
Boîte à fusibles des relais
Peut être montée à côté de la boîte à fusibles ou un ou plusieurs éléments montés séparément :
- Relais pour les vitres électriques
- Relais de lunette arrière chauffante
- Unité de commande de verrouillage centralisé des portes
- Relais de feux de brouillard
Boîte à fusibles du compartiment moteur
Boîte principale
Située à gauche, à côté de la batterie.
Description
| 1 | Feu stop 15A |
| 2 | Alarme 10A |
| 3 | Feux antivol 15A |
| 4 | Feux de position 10A |
| 5 | Feux de position 10A |
| 6 | Climatisation 10A |
| 7 | Feux de brouillard 10A |
| 8 | Klaxon 10A |
| 9 | Radio 10A |
| 10 | Éclairage intérieur 10A |
| 11 | Diagnostic moteur 20A |
| 12 | Vitres électriques 30A |
| 13 | Ventilateur de refroidissement du radiateur 30A |
| 14 | Phares 40A |
| 15 | Allumage 30A |
| 16 | Fusible 60A |
| 17 | Climatisation 25A |
| 18 | Générateur 100A |
Relais
- A – Système de gestion moteur avec relais
- B – Relais de démarreur
- C – Relais de ventilateur
- D – Relais de phares
- E – Dimensions du relais
- F – Relais de signal
- G – Relais de feux de brouillard

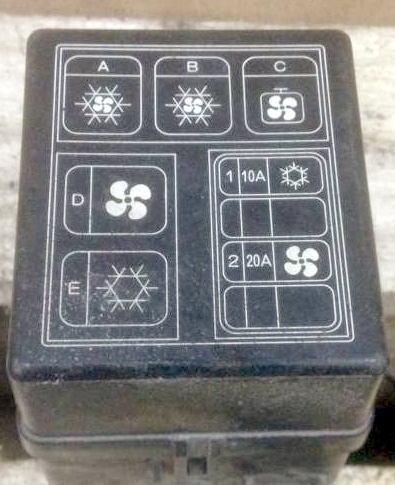

Boîte supplémentaire
Les fusibles et les relais sont responsables du système de climatisation et de chauffage.
À propos de la Mitsubishi Colt 5 (1994-2002)
La Mitsubishi Colt 5, produite de 1994 à 2002, est une voiture compacte qui a joui d’une grande popularité grâce à sa fiabilité et son fonctionnement économique. Ce modèle était disponible en différentes versions de carrosserie, y compris des hayons à trois et cinq portes. Sous le capot, on pouvait trouver divers moteurs, des petites unités essence de 1,3 litre aux moteurs plus puissants de 1,6 litre. Grâce à sa compacité et sa maniabilité, la Colt 5 était un véhicule idéal pour la circulation urbaine, tout en offrant un confort suffisant pour les longs trajets.
Schéma de la boîte à fusibles de la Mitsubishi Colt 5
Cette page présente le schéma de la boîte à fusibles de la Mitsubishi Colt 5, indispensable pour l’identification et le remplacement des fusibles. La boîte à fusibles de ce modèle est généralement située sous le tableau de bord côté conducteur, et une autre peut être placée dans le compartiment moteur. Les diagrammes de cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et le bon fonctionnement du véhicule, il est donc important de connaître sa configuration.
