Mitsubishi L400 (1994-2006) – boîte à fusibles
Mitsubishi L400 – schéma de la boîte à fusibles
Année de fabrication : 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Boîte à fusibles et relais dans l’habitacle
Située dans la partie inférieure gauche du tableau de bord.
Description
| 1 | 10A Klaxon |
| 2 | Chauffage 10A |
| 3 | Allume-cigare 15A |
| 4 | 10A Système de commande automatique de la transmission |
| 5 | 20A Stores électriques (modèles avec volant à droite) |
| 6 | 20A Lunette arrière chauffante |
| 7 | 15A Sièges chauffants (sauf modèles à partir de 2000) |
| 8 | Tableau de bord 10A |
| 9 | 20A Lave-glace et essuie-glace avant |
| 10 | 15A Système ETACS et verrouillage centralisé (modèles avec volant à droite à partir de 1998) |
| 11 | 25A Ventilateur électrique ;
Chauffage avant. |
| 12 | 20A Ventilateur de chauffage arrière |
| 13 | 10A Systèmes ECS et ABS |
| 14 | 10A Feux arrière de code |
| 15 | 10A Clignotants et feux de détresse |
| 16 | 20A Prise accessoires |
| 17 | Lunette arrière chauffante |
| 18 | Chauffage |
| 19 | Fusible de rechange |
| 20 | Fusible de rechange |
| 21 | Fusible de rechange |
| 22 | Fusible de rechange |
- R1 – Relais de déshumidificateur de lunette arrière
- R2 – Relais de moteur de ventilateur de chauffage avant
Schéma des relais
Installé près de la boîte à fusibles.
Description
- C-60X – Relais de verrouillage centralisé
- C-61X – Relais – clignotants et interrupteur d’alarme
- C-62X – Relais de moteur de ventilateur de chauffage arrière
- C-62X – Relais de position haute du moteur de ventilateur de chauffage arrière
- C-63X – Relais pour le raccordement du chauffage auxiliaire
- C-64X – Relais de porte arrière
- C-65X – Relais pour les lève-vitres électriques

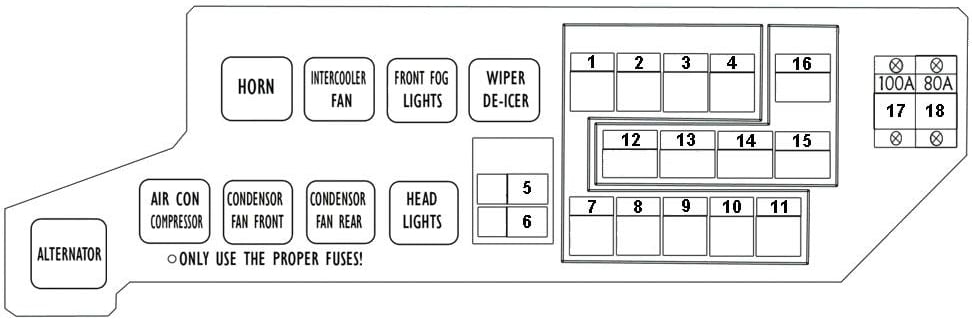

Schéma des fusibles dans le compartiment moteur
Situé sur le côté droit du compartiment moteur.
Description
| 1 | 10A Phares |
| 2 | Compresseur de climatisation 10/15A |
| 3 | Dimensions 10A (gauche) (modèles LHD) |
| 3 | 15A Feux de brouillard (modèles avec volant à droite) |
| 4 | 10A Dimensions (droite pour les modèles avec volant à gauche) |
| 5 | 10A Éclairage intérieur |
| 6 | 15A Radio ;
Prise accessoires |
| 7 | 10A Stop – signaux |
| 8 | 20/30A Ventilateur électrique du condenseur avant |
| 9 | 10/15A Ventilateur du condenseur côté électrique |
| 10 | 15A Réchauffeur de conduite de carburant (modèles avec volant à gauche) |
| 10 | 15A Essuie-glaces chauffants (modèles avec volant à droite) |
| 11 | Alarme 10A |
| 12 | 20A Intercooler d’air comprimé |
| 13 | 30A Vitres électriques ;
Verrouillage centralisé. |
| 14 | Système ABS 50A |
| 15 | 40A Éclairage extérieur |
| 16 | 30A Toit ouvrant électrique et stores |
| 17 | Générateur 100A |
| 18 | Batterie 80A, batterie |
Description
- ALTERNATEUR – générateur
- COMPRESSEUR DE CLIMATISATION – Compresseur de climatisation
- CONDENSEUR AVEC VENTILATEUR DE FONCTIONNEMENT – Condenseur avec ventilateur avant
- CONDENSEUR AVEC VENTILATEUR DE FONCTIONNEMENT – Condenseur avec ventilateur arrière
- PHARE – Relais de phares
- KLAKSON – Relais de klaxon
- VENTILATEUR INTERCOOLER – Relais de ventilateur d’intercooler
- PHARES ADDITIONNELS – Relais de phares antibrouillard avant
- DE-ICER Tergicristallo – Relais d’essuie-glace et de chauffage
Des fusibles de haute puissance peuvent également être installés sur le contact positif de la batterie.
