Mitsubishi Canter 6 (1993-2002) – boîte à fusibles
Schéma des fusibles et relais – Mitsubishi Canter 6
S’applique aux véhicules fabriqués entre :
1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

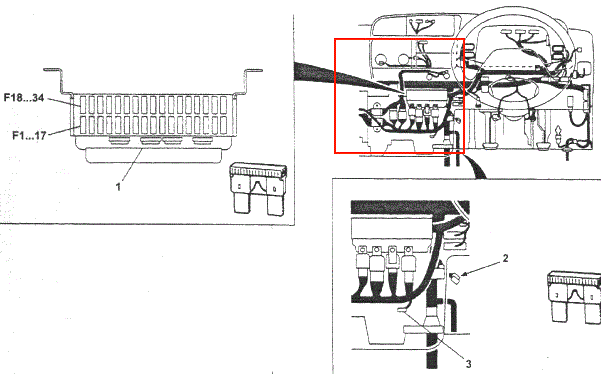

Boîte à fusibles de l’habitacle
Boîte à fusibles
Situé derrière le couvercle de protection dans le panneau central.
Description
| F1 | 10/15A Phare côté gauche |
| F2 | 10/15A Phare côté droit |
| F3 | 10 / 15A Feux stop, klaxon, unité de commande de frein moteur (codes de réinitialisation) |
| F4 | 10/15A Clignotants |
| F5 | 5A Coupure de carburant E/dv |
| F6 | 10A Éclairage intérieur |
| F7 | 10A Équipement optionnel |
| F8 | 25/30A Lève-vitres électriques, verrouillage centralisé |
| F9 | Suspension pneumatique 25A |
| F10 | 15A Unité de commande de transmission automatique (codes d’annulation) |
| F11 | 25A Direction assistée |
| F12 | 25A Système EZGO |
| F13 | Allume-cigare 15A |
| F14 | 10A Équipement radio |
| F15 | 10A Équipement optionnel |
| F 16 | 10A Commande des rétroviseurs |
| F17 | 5/10A Relais de coupure de carburant (24V) |
| F18 | Moteur de démarrage 10/30A |
| F19 | 10A Feux de recul, unité de commande de recirculation des gaz d’échappement (codes de réinitialisation) (4D33, 35) |
| F20 | 10A Kit clignotants |
| F21 | 10A Essuie-glace avant |
| F22 | 10A Équipement optionnel |
| F23 | Transmission automatique 10A, système EZGO |
| F24 | Transmission automatique 10A |
| F25 | 10A Système de recirculation des gaz d’échappement |
| F26 | Ralentisseur 10A |
| F27 | Frein d’échappement 10A |
| F29 | 10A ABS |
| F30 | 10A Climatisation automatique |
| F32 | Climatisation 10A |
| F33 | 25/30A Ventilateur de chauffage |
| F34 | Dimensions 15A |
Séparément, dans la partie inférieure, on peut trouver : 2 – fusible ASR (10 A), 3 – fusible ampèremètre (1 A)

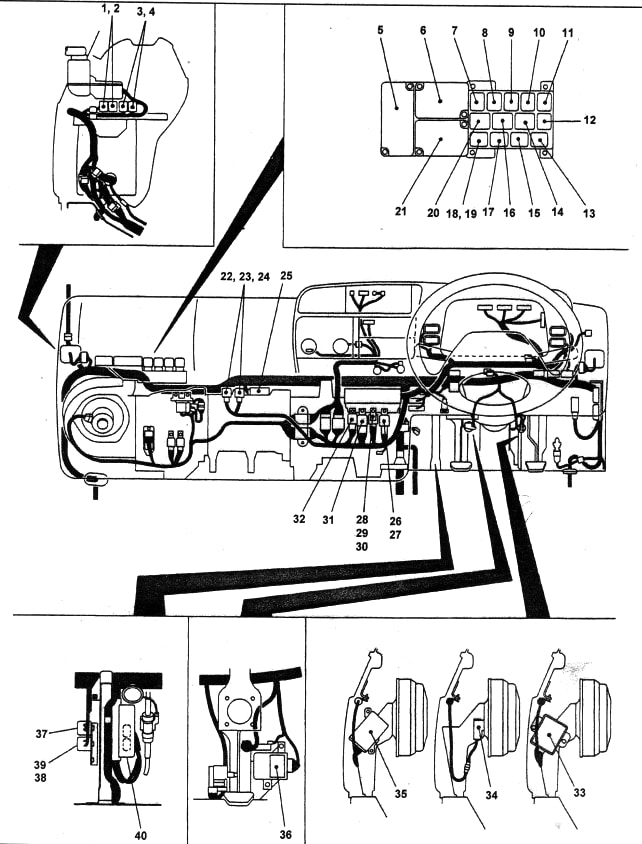

Boîte à fusibles
Installé dans le panneau devant le siège passager.
Description
- relais de commande de rétroviseur (pliage)
- relais de commande de rétroviseur (position de travail)
- relais de verrouillage centralisé (blocage)
- relais de verrouillage centralisé (déverrouillage)
- Unité MU-TIC ou MULAC
- relais de clignotant (et relais de clignotant – modifications)
- relais de signal de table (modèles avec frein de vidange)
- relais de thermostat (FE, FF, FG)
- relais de taille
- relais de feux de route
- relais de feux de croisement
- relais de ventilateur de chauffage
- relais de signal PTO
- relais d’essuie-glace à basse vitesse
- relais de frein de stationnement
- relais d’essuie-glace rapide
- relais de frein de côte (ABS / ASR)
- relais de frein de côte (ABS)
- relais de système de chauffage intensif du moteur (FB, FD)
- relais d’indicateur de niveau d’huile moteur bas
- Bloc LAC
- relais de compresseur (FF)
- relais de compresseur (FF)
- relais principal de suspension pneumatique
- unité de commande de frein moteur
- relais de changement de vitesse (FG38)
- capteur de lumière de frein (NON STANDARD)
- relais de refroidisseur de liquide de transmission automatique (FE)
- relais de refroidisseur de liquide de transmission automatique (FB)
- Relais de klaxon EZGO
- relais de coupure de carburant
- Relais d’activation du mode 4WD
- Unité de commande PPS (FE, FF) ; unité de commande de rétroviseur
- unité de verrouillage centralisé (modèles avec transmission automatique)
- unité de commande de transmission (FG38)
- contrôleur de verrouillage de différentiel (FG38)
- , 38, 39 – relais d’embrayage PTO. 40 – unité de commande de transmission automatique.

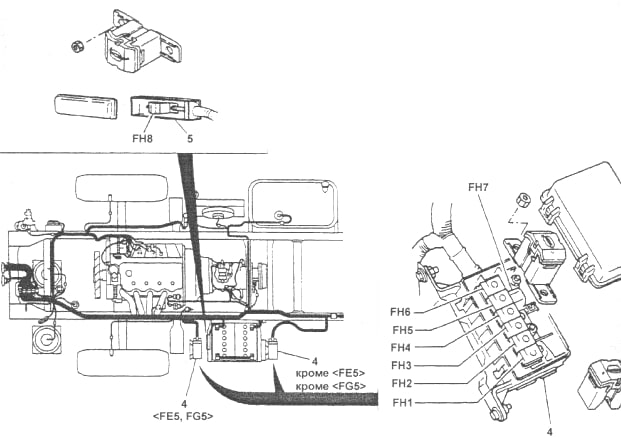

Boîte à fusibles près de la batterie
Une autre boîte à fusibles et relais est située à l’extérieur du véhicule, à côté de la batterie.
Description
| FH1 | 50A Fusibles F1 … 4 |
| FH2 | 50A Fusibles F5 … 12 |
| FH3 | 30А ABS |
| FH4 | 30A ABS |
| FH5 | 50A Sortie « B » d’allumage |
| FH6 | Fusibles F31 … 34 |
| FH7 | Générateur 100A |
| FH8 | 80A Deuxième générateur ;
50A Ralentisseur. |
