Schéma des fusibles et relais – Ford Edge

Concerne les véhicules fabriqués dans les années :

2007.

Habitacle

Le panneau de fusibles est situé derrière le revêtement à gauche de l’espace pour les pieds du conducteur, près du frein, derrière le couvercle.

Pour retirer le revêtement, faites glisser le levier de déverrouillage vers la droite, puis tirez le revêtement.
Pour retirer le couvercle du panneau de fusibles, appuyez sur les languettes des deux côtés du couvercle, puis retirez le couvercle.

Pour réinstaller le couvercle du panneau de fusibles, placez la partie supérieure du couvercle sur le panneau de fusibles, puis appuyez sur la partie inférieure du couvercle jusqu’à ce qu’il s’enclenche. Tirez doucement sur le couvercle pour vous assurer qu’il est bien fixé.

Pour réinstaller le revêtement, alignez les languettes au bas du panneau avec les fentes, appuyez sur le panneau et faites glisser le levier de déverrouillage vers la gauche pour fixer le panneau.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Non utilisé (réserve)
2	15A	Non utilisé (réserve)
3	15A	Système de divertissement familial (FES) ; Commande des sièges arrière.
4	30A	Non utilisé (réserve)
5	10 A	Éclairage du clavier ; Siège de deuxième rangée ; Système de surveillance de la pression des pneus (TPMS) ; Verrouillage de la transmission du frein (BSI).
6	20A	Clignotants
7	10 A	Phares (gauche)
8	10 A	Phares (droite)
9	15A	Éclairage intérieur ; Lumières du coffre.
10	15A	Rétroéclairage ; Lumières des passagers.
11	10 A	Transmission intégrale
12	7,5A	Interrupteur de rétroviseur électrique ; Mémoire de siège électrique côté conducteur ; Module de siège conducteur – maintien de l’alimentation (KA).
13	7,5A	Non utilisé (réserve)
14	10 A	Non utilisé (réserve)
15	10 A	Climatisation
16	15A	Non utilisé (réserve)
17	20A	Alimentation de tous les blocs moteur ; Déverrouillage du hayon arrière ; Toit ouvrant.
18	20A	Non utilisé (réserve)
19	25A	Essuie-glace arrière
20	15A	Connexions de données
21	15A	Feux de brouillard
22	15A	Feux de stationnement
23	15A	Feux de route

Numéro	Ampères [A]	Description
24	20A	Relais de klaxon
25	10 A	Ampoules de demande ; Lumières intérieures.
26	10 A	Tableau de bord
27	20A	Allumage
28	5A	Radio
29	5A	Tableau de bord
30	5A	Interrupteur d’annulation de surcharge
31	10 A	Boussole ; Réglage automatique du rétroviseur.
32	10 A	Non utilisé (réserve)
33	10 A	Non utilisé (réserve)
34	5A	Capteur d’angle de braquage
35	10 A	Aide au stationnement arrière ; AWD ; Module de siège chauffant.
36	5A	Transpondeur PATS
37	10 A	Climatisation
38	20A	Caisson de basses/amplificateur (radio audio)
39	20A	Radio
40	20A	Non utilisé (réserve)
41	15A	Fonction d’accès différé pour l’éclairage de la radio et l’interrupteur de verrouillage
42	10 A	Non utilisé (réserve)
43	10 A	Logique de l’essuie-glace arrière
44	10 A	Canal d’accessoires client
45	5A	Logique de l’essuie-glace avant ; Alimentation du relais de climatisation.
46	7,5A	Capteur de classification des occupants (OCS) ; Indicateur de désactivation de l’airbag passager (PADI).
47	Interrupteur automatique 30A	Vitres électriques
48	—	Relais d’accessoires différés

Moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé
2	—	Relais du moteur du ventilateur
3	—	Non utilisé
4	—	Non utilisé
5	40A**	Ventilateur de refroidissement (véhicules avec remorque)
5	60A**	Ventilateur de refroidissement (véhicules sans remorque)
6	40A**	Ventilateur de refroidissement (remorque uniquement)
7	—	Non utilisé
8	10 A*	Alternateur
9	20 A*	Feux de position de la remorque
10	—	Non utilisé
11	—	Relais des feux de position de la remorque
12	—	Non utilisé
13	—	Non utilisé
14	—	Non utilisé
15	40A**	Moteur de la pompe ABS
16	30A**	Sièges avant chauffants
17	20A**	Allume-cigare/Point d’alimentation
18	30A**	Toit panoramique
19	—	Diode de la pompe à carburant
20	—	Relais PCM
21	7,5 A*	PCM – Maintien de l’alimentation (KA)
22	—	Relais des feux de freinage de la remorque gauche
23	—	Non utilisé
24	15 A*	Feu de freinage/remorque gauche
25	—	Relais de déverrouillage du siège arrière
26	—	Relais de la pompe à carburant
27	10 A*	Déverrouillage du siège arrière
28	15 A*	Rétroviseur chauffant
29	—	Relais de rétroviseur chauffant
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Non utilisé
35	10 A*	Interrupteur de climatisation

Numéro	Ampères [A]	Description
36	—	Non utilisé
37	—	Relais du compresseur de climatisation
38	—	Relais de dégivrage de la lunette arrière
39	40A**	Dégivrage de la lunette arrière
40	—	Non utilisé
41	30A**	Moteur de démarrage
42	—	Relais du moteur de démarrage
43	—	Relais de la lampe de recul
44	10 A*	Feux de recul
45	—	Non utilisé
46	15 A*	Feu stop/feu de remorque droit
47	—	Relais des feux stop/feu de remorque droit
48	—	Relais de démarrage
49	10 A*	PCM ISPR
50	10 A*	ABS Démarrage/Démarrage
51	—	Non utilisé
52	5A*	Bobine du relais de la pompe à carburant
53	30A**	SPDJB Démarrage/Démarrage
54	—	Non utilisé
55	—	Non utilisé
56	—	Diode du compresseur de climatisation
57	40A**	Vannes ABS
58	30A**	Essuie-glaces avant
59	—	Non utilisé
60	30A**	Siège conducteur à réglage électrique
61	30A**	Siège passager à réglage électrique
62	—	Non utilisé
63	40A**	Moteur du ventilateur
64	20A**	Allume-cigare/Point d’alimentation
65	20A**	Allume-cigare/Point d’alimentation
66	20A**	Allume-cigare/Point d’alimentation
67	—	Non utilisé
68	15 A*	Pompe à carburant
69	—	Non utilisé
70	—	Non utilisé
71	10 A*	Feux stop
72	—	Non utilisé
		* Mini fusibles ** Fusibles à cartouche

Schéma des fusibles et relais – Ford Edge

Concerne les véhicules fabriqués dans les années :

2008.

Habitacle

Le panneau de fusibles est situé derrière le revêtement sur le côté gauche de l’espace pour les pieds du conducteur, près du frein de stationnement, derrière le couvercle.

Pour retirer le revêtement, faites glisser le levier de déverrouillage vers la droite, puis tirez le revêtement.
Pour retirer le couvercle du panneau de fusibles, appuyez sur les languettes des deux côtés du couvercle, puis retirez le couvercle.

Pour réinstaller le couvercle du panneau de fusibles, placez la partie supérieure du couvercle sur le panneau de fusibles, puis appuyez sur la partie inférieure du couvercle jusqu’à ce qu’il s’enclenche. Tirez doucement sur le couvercle pour vous assurer qu’il est bien fixé.

Pour réinstaller le revêtement, alignez les languettes au bas du panneau avec les fentes, appuyez sur le panneau et faites glisser le levier de déverrouillage vers la gauche pour fixer le panneau.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Non utilisé (réserve)
2	15A	Non utilisé (réserve)
3	15A	Système de divertissement familial (FES) ; Commande des sièges arrière ; SYNC
4	30A	Vitres avant intelligentes côté conducteur
5	10 A	Éclairage du clavier ; Siège de deuxième rangée ; Système de surveillance de la pression des pneus (TPMS) ; Verrouillage du levier de vitesses (BSI).
6	20A	Clignotants
7	10 A	Phares (gauche)
8	10 A	Phares (droite)
9	15A	Éclairage intérieur ; Lumières du coffre.
10	15A	Éclairage ; Lumières d’accueil.
11	10 A	Quatre roues motrices
12	7,5A	Interrupteur de rétroviseur électrique ; Mémoire de siège électrique côté conducteur ; Module de siège conducteur – maintien de l’alimentation (KA).
13	5A	Non utilisé (réserve)
14	10 A	Module de hayon
15	10 A	Climatisation
16	15A	Non utilisé (réserve)
17	20A	Alimentation du moteur de verrouillage ; Déverrouillage du hayon arrière ; Toit ouvrant.
18	20A	Non utilisé (réserve)
19	25A	Essuie-glace arrière
20	15A	Données de connexion
21	15A	Feux de brouillard
22	15A	Feux de stationnement
23	15A	Feux de route

Numéro	Ampères [A]	Description
24	20A	Relais de klaxon
25	10 A	Ampoules de demande ; Lumières intérieures.
26	10 A	Tableau de bord
27	20A	Allumage
28	5A	Radio
29	5A	Tableau de bord
30	5A	Interrupteur d’annulation de surcharge
31	10 A	Réglage automatique du rétroviseur
32	10 A	Non utilisé (réserve)
33	10 A	Non utilisé (réserve)
34	5A	Capteur d’angle de braquage
35	10 A	Aide au stationnement arrière ; AWD ; Module de siège chauffant
36	5A	Transpondeur PATS
37	10 A	Climatisation
38	20A	Caisson de basses/amplificateur (radio audiophile)
39	20A	Radio
40	20A	Non utilisé (réserve)
41	15A	Fonction d’accès différé pour l’éclairage de la radio et l’interrupteur de verrouillage
42	10 A	Non utilisé (réserve)
43	10 A	Logique de l’essuie-glace arrière
44	10 A	Canal d’accessoires client
45	5A	Logique des essuie-glaces avant ; Alimentation du relais de climatisation.
46	7,5A	Capteur de classification des occupants (OCS) ; Indicateur de désactivation de l’airbag passager (PADI)
47	Interrupteur automatique 30A	Vitres électriques
48	—	Relais d’accessoires différés

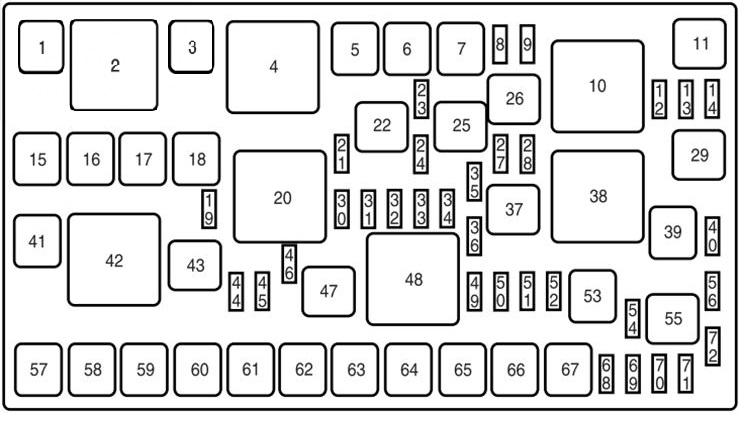

Moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé
2	—	Relais du moteur du ventilateur
3	—	Non utilisé
4	—	Non utilisé
5	40A**	Ventilateur de refroidissement (véhicules avec remorque)
5	60A**	Ventilateur de refroidissement (véhicules sans remorque)
6	40A**	Ventilateur de refroidissement (remorque uniquement)
7	—	Non utilisé
8	10 A*	Alternateur
9	20 A*	Feux de position de la remorque
10	—	Non utilisé
11	—	Relais des feux de position de la remorque
12	—	Non utilisé
13	—	Non utilisé
14	—	Non utilisé
15	40A**	Moteur de la pompe ABS
16	30A**	Sièges avant chauffants
17	20A**	Allume-cigare/Point d’alimentation
18	20A**	Toit panoramique
19	—	Diode de la pompe à carburant
20	—	Relais PCM
21	7,5 A*	PCM – Maintien de l’alimentation (KA)
22	—	Relais des feux de freinage/recul de la remorque gauche
23	—	Diode de démarrage intégrée à une touche (OTIS)
24	10 A*	Feu de freinage/remorque gauche
25	—	Relais de déverrouillage du siège arrière
26	—	Relais de la pompe à carburant
27	10 A*	Déverrouillage du siège arrière
28	15 A*	Rétroviseur chauffant
29	—	Relais de rétroviseur chauffant
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Non utilisé
35	10 A*	Interrupteur de climatisation

Numéro	Ampere [A]	Description
36	—	Non utilisé
37	—	Relais du compresseur de climatisation
38	—	Relais de dégivrage de la lunette arrière
39	40A**	Dégivrage de la lunette arrière
40	—	Non utilisé
41	30A**	Moteur de démarrage
42	—	Relais du moteur de démarrage
43	—	Relais de la lampe de recul
44	10 A*	Feux de recul
45	—	Non utilisé
46	10 A*	Feu de freinage/remorque droit
47	—	Relais des feux de freinage/recul de la remorque droit
48	—	Relais de démarrage/allumage
49	10 A*	PCM ISPR
50	10 A*	ABS Démarrage/Allumage
51	—	Non utilisé
52	5A*	Bobine du relais de la pompe à carburant
53	30A**	SPDJB Démarrage/Allumage
54	—	Non utilisé
55	—	Non utilisé
56	—	Diode du compresseur de climatisation
57	40A**	Vannes ABS
58	30A**	Essuie-glaces avant
59	30A**	Porte électrique
60	30A**	Siège conducteur à réglage électrique
61	30A**	Siège passager à réglage électrique
62	—	Non utilisé
63	40A**	Moteur du ventilateur
64	20A**	Allume-cigare/point d’alimentation
65	20A**	Allume-cigare/point d’alimentation
66	20A**	Allume-cigare/point d’alimentation
67	—	Non utilisé
68	15 A*	Pompe à carburant
69	—	Non utilisé
70	—	Non utilisé
71	10 A*	Feux de freinage
72	—	Non utilisé
		* Mini fusibles ** Fusibles à cartouche

Schéma des fusibles et relais – Ford Edge

Concerne les véhicules fabriqués dans les années :

2009.

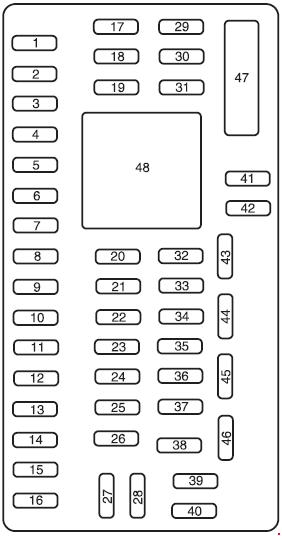

Habitacle

Le panneau de fusibles est situé derrière le couvercle sur le côté gauche de l’espace pour les pieds du conducteur, près du frein, derrière le couvercle.

Pour retirer le couvercle, faites glisser le levier de déverrouillage vers la droite, puis tirez le couvercle.
Pour retirer le couvercle du panneau de fusibles, appuyez sur les languettes des deux côtés du couvercle, puis retirez le couvercle.

Pour réinstaller le couvercle du panneau de fusibles, placez la partie supérieure du couvercle sur le panneau de fusibles, puis appuyez sur la partie inférieure du couvercle jusqu’à ce qu’il s’enclenche. Tirez doucement sur le couvercle pour vous assurer qu’il est bien fixé.

Pour réinstaller le couvercle, alignez les languettes au bas du couvercle avec les fentes, appuyez sur le couvercle et faites glisser le levier de déverrouillage vers la gauche pour fixer le couvercle.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Non utilisé (réserve)
2	15A	Non utilisé (réserve)
3	15A	SYNC
4	30A	Vitres avant intelligentes côté conducteur
5	10 A	Éclairage du clavier ; Siège de deuxième rangée ; Système de surveillance de la pression des pneus (TPMS) ; Verrouillage du frein (BSI) ; Unité de commande intelligente (SJB)
6	20A	Clignotants
7	10 A	Phares (gauche)
8	10 A	Phares (droite)
9	15A	Éclairage intérieur ; Lumières du coffre.
10	15A	Éclairage, éclairage d’accueil ; Éclairage d’ambiance.
11	10 A	Quatre roues motrices
12	7,5A	Interrupteur de rétroviseur électrique ; Mémoire de siège électrique côté conducteur ; Module de siège conducteur — maintien de l’alimentation (KA)
13	5A	Radio satellite
14	10 A	Module de hayon
15	10 A	Climatisation
16	15A	Non utilisé (réserve)
17	20A	Alimentation des moteurs de verrouillage ; Déverrouillage du hayon arrière.
18	20A	Sièges chauffants ; Amplificateur à quatre canaux (amplificateur audiophile).
19	25A	Essuie-glace arrière
20	15A	Données de connexion
21	15A	Feux de brouillard
22	15A	Feux de stationnement
23	15A	Feux de route

Numéro	Ampères [A]	Description
24	20A	Relais de klaxon
25	10 A	Ampoules de demande
26	10 A	Tableau de bord
27	20A	Allumage
28	5A	Radio
29	5A	Tableau de bord
30	5A	Interrupteur d’annulation de surcharge
31	10 A	Rétroviseur à atténuation automatique
32	10 A	Non utilisé (réserve)
33	10 A	Non utilisé (réserve)
34	5A	Capteur d’angle de braquage
35	10 A	Aide au stationnement arrière ; AWD ; Module de chauffage des sièges.
36	5A	Transpondeur PATS
37	10 A	Climatisation
38	20A	Caisson de basses/amplificateur (radio audiophile)
39	20A	Radio
40	20A	Non utilisé (réserve)
41	15A	Fonction d’accessoire différé pour l’éclairage de la radio et l’interrupteur de verrouillage ; Éclairage d’ambiance.
42	10 A	Non utilisé (réserve)
43	10 A	Logique de l’essuie-glace arrière
44	10 A	Canal d’accessoires client
45	5A	Logique de l’essuie-glace avant ; Alimentation du relais de climatisation.
46	7,5A	Capteur de classification des occupants (OCS) ; Indicateur de désactivation de l’airbag passager (PADI).
47	Disjoncteur automatique 30A	Vitres électriques
48	—	Relais d’accessoires différés

Compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé
2	—	Relais du moteur du ventilateur
3	—	Non utilisé
4	—	Non utilisé
5	40A**	Ventilateur de refroidissement (véhicules avec remorque)
5	60A**	Ventilateur de refroidissement (véhicules sans remorque)
6	40A**	Ventilateur de refroidissement (remorque uniquement)
7	—	Non utilisé
8	10 A*	Alternateur
9	20A*	Éclairage de position pour remorque
10	—	Non utilisé
11	—	Relais d’éclairage de position de remorque
12	—	Non utilisé
13	—	Non utilisé
14	—	Non utilisé
15	40A**	Moteur de la pompe ABS
16	30A**	Sièges avant chauffants
17	20A**	Allume-cigare/point d’alimentation
18	20A**	Toit panoramique
19	—	Diode de la pompe à carburant
20	—	Relais PCM
21	7,5A*	PCM – Maintien de l’alimentation (KA)
22	—	Remorque, relais des feux de freinage et de recul gauche
23	—	Diode de démarrage intégrée à une touche (OTIS)
24	10 A*	Feu de freinage/feu de remorque gauche
25	—	Relais de déverrouillage du siège arrière
26	—	Relais de la pompe à carburant
27	10 A*	Déverrouillage du siège arrière
28	15 A*	Rétroviseur chauffant
29	—	Relais de rétroviseur chauffant
30	15 A*	VPWR 1 – PCM
31	10 A*	VPWR 3 – PCM
32	10 A*	VPWR 2 – PCM
33	15 A*	VPWR 4 – PCM
34	—	Non utilisé
35	10 A*	Interrupteur de climatisation

Numéro	Ampere [A]	Description
36	—	Non utilisé
37	—	Relais du compresseur de climatisation
38	—	Relais de dégivrage de la lunette arrière
39	40A**	Dégivrage de la lunette arrière
40	—	Non utilisé
41	30A**	Moteur de démarrage
42	—	Relais du moteur de démarrage
43	—	Relais de la lampe de recul
44	10 A*	Feux de recul
45	—	Non utilisé
46	10 A*	Feu de freinage/remorque droit
47	—	Relais des feux de freinage et de recul droit de la remorque
48	—	Relais de démarrage/allumage
49	10 A*	PCM ISPR
50	10 A*	ABS Démarrage/Allumage
51	—	Non utilisé
52	5A*	Bobine du relais de la pompe à carburant
53	30A**	SPDJB Démarrage/Allumage
54	—	Non utilisé
55	—	Non utilisé
56	—	Diode du compresseur de climatisation
57	40A**	Vannes ABS
58	30A**	Essuie-glaces avant
59	30A**	Portes électriques
60	30 A**	Siège conducteur à réglage électrique
61	30A**	Siège passager à réglage électrique
62	—	Non utilisé
63	40A**	Moteur du ventilateur
64	20A**	Allume-cigare/point d’alimentation
65	20A**	Allume-cigare/point d’alimentation
66	20A**	Allume-cigare/point d’alimentation
67	—	Non utilisé
68	15 A*	Pompe à carburant
69	—	Non utilisé
70	—	Non utilisé
71	10 A*	Feux de freinage
72	—	Non utilisé
		* Mini fusibles ** Fusibles à cartouche

Schéma des fusibles et relais – Ford Edge

Concerne les véhicules fabriqués dans les années :

2010.

Habitacle

Le panneau de fusibles est situé derrière le revêtement à gauche de l’espace pour les pieds du conducteur, près du frein de stationnement, sous le couvercle.

Pour retirer le revêtement, faites glisser le levier de déverrouillage vers la droite, puis tirez le revêtement.
Pour retirer le couvercle du panneau de fusibles, appuyez sur les languettes des deux côtés du couvercle, puis retirez le couvercle.

Pour réinstaller le couvercle du panneau de fusibles, placez la partie supérieure du couvercle sur le panneau de fusibles, puis appuyez sur la partie inférieure du couvercle jusqu’à ce qu’il s’enclenche. Tirez doucement sur le couvercle pour vous assurer qu’il est bien fixé.

Pour réinstaller le revêtement, alignez les languettes au bas du panneau avec les fentes, appuyez sur le panneau et faites glisser le levier de déverrouillage vers la gauche pour fixer le panneau.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Non utilisé (réserve)
2	15A	Feu de freinage monté en hauteur (frein marche/arrêt)
3	15A	Module SYNC®
4	30A	Vitres avant intelligentes côté conducteur
5	10 A	Éclairage du clavier (siège de deuxième rangée), verrouillage de la transmission du frein (BSI)
6	20A	Clignotants
7	10 A	Phares (gauche)
8	10 A	Phares (droite)
9	15A	Éclairage intérieur ; Lumières du coffre.
10	15A	Éclairage, lumières d’accueil
11	10 A	Quatre roues motrices (AWD)
12	7,5A	Interrupteur de rétroviseur électrique ; Mémoire de siège conducteur côté conducteur ; Module de siège conducteur.
13	5A	Radio satellite
14	10 A	Hayon électrique
15	10 A	Climatisation ; Module GPS.
16	15A	Non utilisé (réserve)
17	20A	Alimentation du moteur de verrouillage des portes ; Déverrouillage du hayon arrière.
18	20A	Amplificateur
19	25A	Essuie-glace arrière
20	15A	Données de connexion
21	15A	Feux de brouillard
22	15A	Feux de stationnement
23	15A	Feux de route

Numéro	Ampères [A]	Description
24	20A	Relais de klaxon
25	10 A	Ampoules de demande
26	10 A	Tableau de bord
27	20A	Allumage
28	5A	Radio
29	5A	Tableau de bord
30	5A	Réserve
31	10 A	Non utilisé (réserve)
32	10 A	Module de commande d’immobilisation
33	10 A	Non utilisé (réserve)
34	5A	Capteur d’angle de braquage
35	10 A	Aide au stationnement arrière ; Capteur d’inclinaison ; Sièges chauffants.
36	5A	Émetteur-récepteur du système antivol passif
37	10 A	Contrôle de la climatisation
38	20A	Caisson de basses ; Amplificateur.
39	20A	Radio
40	20A	Non utilisé (réserve)
41	15A	Réglage automatique du rétroviseur
42	10 A	Non utilisé (réserve)
43	10 A	Logique de l’essuie-glace arrière
44	10 A	Canal d’accessoires client
45	5A	Logique de l’essuie-glace avant
46	7,5A	Capteur de classification des occupants (OCS) ; Témoin de désactivation de l’airbag passager (PADI).
47	Interrupteur automatique 30A	Vitres électriques
48	—	Relais d’accessoires différés

Compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé
2	—	Relais du moteur du ventilateur
3	—	Non utilisé
4	—	Non utilisé
5	40A**	Ventilateur de refroidissement (véhicules avec remorque)
5	60A**	Ventilateur de refroidissement (véhicules sans remorque)
6	40A**	Ventilateur de refroidissement (remorque uniquement)
7	—	Non utilisé
8	10 A*	Alternateur
9	20 A*	Éclairage de position pour remorque
10	—	Non utilisé
11	—	Relais du feu de position de la remorque
12	—	Non utilisé
13	—	Non utilisé
14	—	Non utilisé
15	40A**	Moteur de la pompe ABS
16	30A**	Sièges avant chauffants
17	20A**	Allume-cigare/point d’alimentation
18	20A**	Toit panoramique
19	—	Diode de la pompe à carburant
20	—	Relais du module de commande du moteur (PCM)
21	7,5 A*	PCM
22	—	Remorque, relais des feux de freinage et de recul gauche
23	—	Diode de démarrage intégrée à une touche
24	10 A*	Feu de freinage et clignotant gauche pour remorque
25	—	Relais de déverrouillage du siège arrière
26	—	Relais de la pompe à carburant
27	10 A*	Déverrouillage du siège arrière
28	15 A*	Rétroviseur chauffant
29	—	Relais de chauffage des rétroviseurs
30	15 A*	Alimentation du véhicule 1
31	10 A*	Alimentation du véhicule 3
32	10 A*	Alimentation du véhicule 2
33	15 A*	Alimentation du véhicule 4
34	—	Non utilisé
35	10 A*	Embrayage de climatisation

Numéro	Ampére [A]	Description
36	—	Non utilisé
37	—	Relais d’embrayage de climatisation
38	—	Relais de dégivrage de la lunette arrière
39	40A**	Dégivrage de la lunette arrière
40	—	Non utilisé
41	30A**	Démarrage
42	—	Relais de démarrage
43	—	Relais de la lampe de recul
44	10 A*	Feux de recul
45	—	Non utilisé
46	10 A*	Stop/clignotant droit pour remorque
47	—	Relais des feux stop/clignotant droit pour remorque
48	—	Relais de démarrage/allumage
49	10 A*	PCM ISPR
50	10 A*	Démarrage/allumage ABS
51	—	Non utilisé
52	5A*	Alimentation de la diode de la pompe à carburant
53	30A**	Panneau de fusibles habitacle – démarrage
54	—	Non utilisé
55	—	Non utilisé
56	—	Diode d’embrayage de climatisation
57	40A**	Vannes du système anti-blocage
58	30A**	Essuie-glaces avant
59	30A**	Hayon électrique
60	30A**	Siège conducteur/module de mémoire
61	30A**	Siège passager électrique
62	—	Non utilisé
63	40A**	Moteur du ventilateur
64	20A**	Allume-cigare/point d’alimentation
65	20A**	Allume-cigare/point d’alimentation
66	20A**	Allume-cigare/point d’alimentation
67	—	Non utilisé
68	15 A*	Pompe à carburant
69	—	Non utilisé
70	—	Non utilisé
71	10 A*	Interrupteur/frein (feux stop)
72	—	Non utilisé
		* Mini fusibles ** Fusibles à cartouche

Ford Edge – schéma de la boîte à fusibles

Année de fabrication : 2011.

Les fusibles de l’allume-cigare (prises de courant) sont les fusibles 9 (Position d’alimentation n°2 (console arrière)), 20 (Position d’alimentation n°1 (console)), 21 (Position d’alimentation dans la zone de chargement) et 27 (Alimentation position avant/allume-cigare) dans la boîte à fusibles du compartiment moteur.

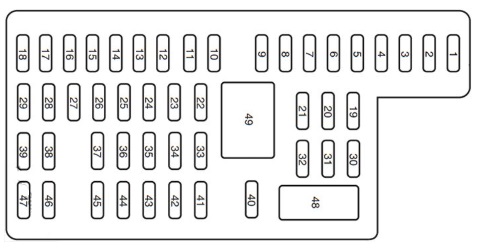

Habitacle

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Vitres avant intelligentes côté conducteur
2	15A	Non utilisé (réserve)
3	30A	Non utilisé (réserve)
4	10 A	Ampoules de demande
5	20A	Non utilisé (réserve)
6	5A	Module RF
7	7,5A	Interrupteur de rétroviseur électrique, interrupteur de siège à mémoire, module de siège conducteur
8	10 A	Non utilisé (réserve)
9	10 A	Hayon électrique
10	10 A	Relais de travail/accessoires
11	10 A	Tableau de bord, affichage tête haute
12	15A	Éclairage intérieur, éclairage d’ambiance, rétroéclairage
13	15A	Éclairage de virage/frein droit et clignotants
14	15A	Éclairage de virage/frein gauche et clignotants
15	15A	Feux de recul, feux de freinage, feux de freinage supérieurs
16	10 A	Phares (droite)
17	10 A	Phares (gauche)
18	10 A	Éclairage du clavier, verrouillage de la transmission du frein (BSI), panneau de fusibles de l’habitacle, bouton de démarrage LED, système antivol passif (PATS), réveil du module de commande du moteur (PCM), mise sous tension séquentielle
19	20A	Amplificateur/caisson de basses (Sony)
20	20A	Relais de verrouillage/déverrouillage – véhicules sans accès intelligent (LA)
21	10 A	Non utilisé (réserve)
22	20A	Relais de klaxon
23	15A	Direction, LA, interrupteur d’éclairage
24	15A	Diagnostic embarqué (OBDII)

Numéro	Ampères [A]	Description
25	15A	Déverrouillage du hayon arrière
26	5A	Module du système de positionnement global (GPS)
27	20A	IA
28	15A	Allumage (sans IA), Électroaimant de verrouillage de clé, Démarrage par bouton (avec IA)
29	20A	Radio, écran multifonction, panneau de garniture électronique, module SYNC®
30	15A	Feux de position avant
31	5A	Non utilisé (réserve)
32	15A	Rétroéclairage de l’interrupteur de verrouillage, toit ouvrant, vitres électriques, boussole/rétroviseur à atténuation automatique
33	10 A	Non utilisé (réserve)
34	10 A	Système de capteurs de recul, caméra de recul, moniteur d’angle mort
35	5A	Affichage tête haute, réglage des phares
36	10 A	Non utilisé (réserve)
37	10 A	Contrôle de la climatisation
38	10 A	Non utilisé (réserve)
39	15A	Feux de route
40	10 A	Feux de position arrière
41	7,5A	Capteur de classification des occupants (OCS), module de contrôle des retenues
42	5A	Interrupteur de contrôle d’assistance à l’inclinaison
43	10 A	Non utilisé (réserve)
44	10 A	Non utilisé (réserve)
45	5A	Non utilisé (réserve)
46	10 A	Contrôle de la climatisation
47	15A	Non utilisé (réserve)
48	Interrupteur automatique 30A	Vitres électriques/toit ouvrant
49	—	Relais d’accessoires différés

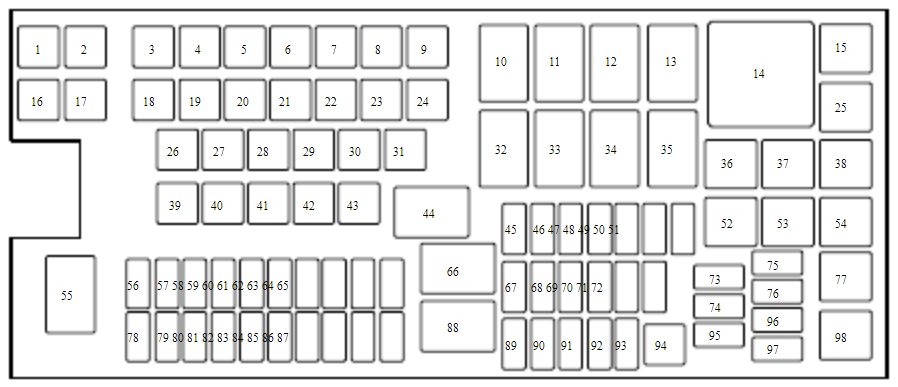

Compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé
2	—	Non utilisé
3	—	Non utilisé
4	30A**	Essuie-glace
5	40A**	Pompe du système de freinage antiblocage (ABS)
6	—	Non utilisé
7	30A**	Hayon électrique
8	20A**	Toit ouvrant
9	20A**	Point d’alimentation n°2 (console arrière)
10	—	Non utilisé
11	—	Relais de dégivrage de la lunette arrière/lunette arrière chauffante
12	—	Non utilisé
13	—	Relais de démarrage
14	—	Non utilisé
15	—	Relais de pompe à carburant
16	—	Non utilisé
17	—	Non utilisé
18	40A**	Moteur de ventilateur
19	30A**	Démarreur
20	20A**	Point d’alimentation n°1 (bac de console)
21	20A**	Point d’alimentation de la zone de chargement
22	—	Non utilisé
23	30A**	Module de siège conducteur
24	—	Non utilisé
25	—	Non utilisé
26	40A**	Dégivrage de la lunette arrière
27	20A**	Point d’alimentation avant/allume-cigare
28	30A**	Sièges climatisés
29	—	Non utilisé
30	—	Non utilisé
31	—	Non utilisé
32	—	Non utilisé
33	—	Non utilisé
34	—	Relais de moteur de ventilateur
35	—	Non utilisé
36	—	Relais de siège arrière
37	—	Relais de feux de freinage/marche arrière de remorque droit (TT)
38	—	Non utilisé
39	40A**	Ventilateur de refroidissement (véhicules avec TT)
39	60A**	Ventilateur de refroidissement (véhicules sans TT)
40	40A**	Ventilateur de refroidissement (TT uniquement)
41		Non utilisé
42	30A**	Siège passager
43	30A**	Vannes ABS
44	—	Relais d’essuie-glace arrière
45	5A*	Capteur de pluie
46	—	Non utilisé
47	—	Non utilisé
48	—	Non utilisé

Numéro	Ampères [A]	Description
49	—	Non utilisé
50	15 A*	Rétroviseur chauffant
51	—	Non utilisé
52	—	Relais de feu stop
53	—	Relais de feux stop/clignotant gauche TT
54	—	Non utilisé
55	—	Relais d’essuie-glace
56	—	Non utilisé
57	20 A*	Phares gauche à décharge haute intensité (HID)
58	10 A*	Capteur d’alternateur
59	10 A*	Interrupteur/arrêt de frein
60	15 A*	Feux stop
61	10 A*	Déverrouillage du siège arrière
62	10 A*	Embrayage de climatisation
63	15 A*	Relais de feux stop/clignotant TT
64	20 A*	Moteur d’essuie-glace arrière
65	15 A*	Pompe à carburant
66	—	Relais du module de commande du groupe motopropulseur (PCM)
67	20 A*	Alimentation du véhicule (VPWR) n°2
68	15 A*	VPWR n°4
69	15 A*	VPWR n°1
70	10 A*	Relais de climatisation, module de transmission intégrale
71	—	Non utilisé
72	—	Non utilisé
73	—	Non utilisé
74	—	Non utilisé
75	—	Embrayage de climatisation à LED
76	—	Non utilisé
77	—	Relais de feux de position TT
78	20 A*	Phares droits HID
79	5A*	Régulateur de vitesse adaptatif
80	—	Non utilisé
81	—	Non utilisé
82	15 A*	Joint arrière
83	—	Non utilisé
84	20 A*	Feux de stationnement TT
85	—	Non utilisé
86	7,5A*	Maintien du PCM, relais du PCM
87	5A*	Relais de démarrage/allumage
88	—	Relais de démarrage/allumage
89	—	Non utilisé
90	10 A*	PCM
91	10 A*	Régulateur de vitesse adaptatif
92	10 A*	Module ABS
93	5A*	Moteur de ventilateur/relais de dégivrage de la lunette arrière
94	30A**	Panneau de fusibles de l’habitacle – démarrage/allumage
95	—	Non utilisé
96	—	Non utilisé
97	—	Non utilisé
98	—	Relais d’embrayage de climatisation
		* Mini fusibles ** Fusibles à cartouche

Ford Edge – Schéma des fusibles

Année de fabrication : 2012.

Les fusibles de l’allume-cigare (prises de courant) sont les fusibles 9 (Point d’alimentation n°2 (console arrière)), 20 (Point d’alimentation n°1 (console)), 21 (Point d’alimentation du compartiment de chargement) et 27 (Point d’alimentation avant/allume-cigare) dans le panneau de fusibles du compartiment moteur.

Habitacle

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Fenêtre intelligente du conducteur avant
2	15A	Non utilisé (réserve)
3	30A	Non utilisé (réserve)
4	10 A	Feux de demande
5	20A	Non utilisé (réserve)
6	5A	Module RF
7	7,5A	Interrupteur de rétroviseur électrique, interrupteur de siège à mémoire, module de siège conducteur
8	10 A	Non utilisé (réserve)
9	10 A	Hayon électrique
10	10 A	Relais de travail/accessoires
11	10 A	Tableau de bord, affichage tête haute
12	15A	Éclairage intérieur, lumières du compartiment de chargement, rétroéclairage
13	15A	Feux de virage/freinage droit et clignotants
14	15A	Feux de virage/freinage gauche et clignotants
15	15A	Feux de recul, feux de freinage, feux de freinage surélevés
16	10 A	Feux de brouillard (droit)
17	10 A	Feux de brouillard (gauche)
18	10 A	Éclairage du clavier, verrouillage de la transmission de frein (BSI), bouton de démarrage à LED, système passif antivol (PATS), réveil du module de commande du groupe motopropulseur (PCM), activation de l’alimentation de deuxième rangée
19	20A	Amplificateur/subwoofer (Sony)
20	20A	Relais de verrouillage/déverrouillage — véhicules sans accès intelligent (LA)
21	10 A	Non utilisé (réserve)
22	20A	Relais de klaxon
23	15A	Commande de direction, accès intelligent (IA), interrupteur de feux
24	15A	Diagnostic du système embarqué (OBDII)

Numéro	Ampères [A]	Description
25	15A	Déverrouillage du hayon arrière
26	5A	Module de système de positionnement global (GPS)
27	20A	Accès intelligent (IA)
28	15A	Allumage (sans IA), Électroaimant de verrouillage de clé, Démarrage par bouton-poussoir (avec IA)
29	20A	Radio, écran multifonction, garniture électronique, module SYNC®
30	15A	Feux de position avant
31	5A	Non utilisé (réserve)
32	15A	Rétroéclairage de l’interrupteur de verrouillage, toit ouvrant, vitres électriques, boussole/rétroviseur à atténuation automatique
33	10 A	Non utilisé (réserve)
34	10 A	Système de capteurs de recul, caméra de recul, moniteur d’angle mort
35	5A	Affichage tête haute, nivellement des phares
36	10 A	Non utilisé (réserve)
37	10 A	Climatisation (moteurs 3,5 L/3,7 L)
38	10 A	Non utilisé (réserve)
39	15A	Feux de route
40	10 A	Feux de position arrière, feux de plaque d’immatriculation
41	7,5A	Capteur de classification des occupants (OCS), module de commande des restrictions
42	5A	Interrupteur de commande d’assistance (moteur 2,0 L)
43	10 A	Non utilisé (réserve)
44	10 A	Non utilisé (réserve)
45	5A	Non utilisé (réserve)
46	10 A	Contrôle climatique
47	15A	Rétroviseurs à clignotants LED
48	Disjoncteur 30A	Vitres électriques
49	—	Relais d’accessoires temporisés

Compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé
2	—	Non utilisé
3	—	Non utilisé
4	30A**	Essuie-glace
5	40A**	Pompe du système de freinage antiblocage (ABS)
6	—	Non utilisé
7	30A**	Hayon électrique
8	20A**	Toit ouvrant
9	20A**	Point d’alimentation n°2 (console arrière)
10	—	Non utilisé
11	—	Relais de dégivrage de la lunette arrière/lunette arrière chauffante
12	—	Non utilisé
13	—	Relais de démarrage
14	—	Non utilisé
15	—	Relais de pompe à carburant
16	—	Non utilisé
17	—	Non utilisé
18	40A**	Moteur de ventilateur
19	30A**	Moteur de démarrage
20	20A**	Point d’alimentation n°1 (bac de console)
21	20A**	Point d’alimentation de la zone de chargement
22	—	Non utilisé
23	30A**	Module de siège conducteur
24	—	Non utilisé
25	—	Non utilisé
26	40A**	Dégivrage de la lunette arrière
27	20A**	Point d’alimentation avant/allume-cigare
28	30A**	Sièges climatisés
29	—	Non utilisé
30	—	Non utilisé
31	—	Non utilisé
32	—	Non utilisé
33	—	Non utilisé
34	—	Relais de moteur de ventilateur
35	—	Non utilisé
36	—	Relais de siège arrière
37	—	Relais de feux de freinage/marche arrière de remorque droit (TT)
38	—	Non utilisé
39	40A**	Ventilateur de refroidissement (véhicules avec TT)
39	60A**	Ventilateur de refroidissement (véhicules sans TT)
40	40A**	Ventilateur de refroidissement (TT uniquement)
41	—	Non utilisé
42	30A**	Siège passager
43	25A**	Vannes ABS
44	—	Relais d’essuie-glace arrière
45	5A*	Capteur de pluie
46	—	Non utilisé
47	—	Non utilisé
48	—	Non utilisé
49	—	Non utilisé
50	15 A*	Rétroviseur chauffant

Numéro	Ampères [A]	Description
51	—	Non utilisé
52	—	Relais de feu stop
53	—	Relais de feux stop/clignotant gauche TT
54	—	Non utilisé
55	—	Relais d’essuie-glace
56	15 A*	Module de commande de transmission (TCM) (moteur 2,0 L)
57	20 A*	Phares gauche à décharge haute intensité (HID)
58	10 A*	Capteur d’alternateur
59	10 A*	Interrupteur/arrêt de frein
60	15 A*	Feux stop
61	10 A*	Déverrouillage du siège arrière
62	10 A*	Embrayage de climatisation
63	15A*	Relais de feux stop/clignotant TT
64	20 A*	Moteur d’essuie-glace arrière
65	15A*	Pompe à carburant
66	—	Relais du module de commande du groupe motopropulseur (PCM)
67	20 A*	Alimentation du véhicule (VPWR) n°2
68	15A*	VPWR n°4
69	15A*	VPWR n°1 (moteurs 3,5/3,7 L)
69	20 A*	VPWR n°1 (moteur 2,0 L)
70	10 A*	Relais de climatisation, VPWR n°3, module de transmission intégrale (moteurs 3,5/3,7 L), volet de calandre actif (AGS) (moteur 2,0 L)
71	—	Non utilisé
72	—	Non utilisé
73	—	Non utilisé
74	—	Non utilisé
75	—	Embrayage de climatisation à LED (moteurs 3,5/3,7 L)
76	—	Non utilisé
77	—	Relais de feux de position TT
78	20 A*	Phares droits HID
79	5A*	Régulateur de vitesse adaptatif
80	—	Non utilisé
81	—	Non utilisé
82	15A*	Joint arrière
83	—	Non utilisé
84	20 A*	Feux de stationnement TT
85	—	Non utilisé
86	7,5 A*	Relais du PCM, maintien de l’activité du PCM (moteurs 3,5/3,7 L)
87	5A*	Relais de démarrage/allumage
88	—	Relais de démarrage/allumage
89	—	Non utilisé
89	5A*	Moteurs de réglage de la position des phares (Chine uniquement)
90	10 A*	PCM
91	10 A*	Régulateur de vitesse adaptatif (moteurs 3,5/3,7 L)
91	5A*	Chauffage de transmission automatique (moteur 2,0 L)
92	10 A*	Module ABS
93	5A*	Moteur de ventilateur/relais de dégivrage de la lunette arrière
94	30A**	Panneau de fusibles de l’habitacle – démarrage/allumage
95	—	Non utilisé
96	—	Électroaimant de purge du réservoir à LED (CPS) (moteur 2,0 L)
97	—	Chauffage de transmission automatique à LED (moteur 2,0 L)
98	—	Relais d’embrayage de climatisation
		* Mini fusibles ** Fusibles à cartouche

Ford Edge – Schéma des fusibles

Année de fabrication : 2013.

Les fusibles de l’allume-cigare (prises de courant) sont les fusibles 9 (Point d’alimentation n°2 (console arrière)), 20 (Point d’alimentation n°1 (console)), 21 (Point d’alimentation du compartiment de chargement) et 27 (Point d’alimentation avant/allume-cigare) dans la boîte à fusibles du compartiment moteur.

Habitacle

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Fenêtre intelligente du conducteur avant
2	15A	Non utilisé (réserve)
3	30A	Non utilisé (réserve)
4	10 A	Relais de feux de demande
5	20A	Non utilisé (réserve)
6	5A	Module de fréquence radio
7	7,5A	Interrupteur de rétroviseur électrique, interrupteur de siège à mémoire, module de siège conducteur
8	10 A	Non utilisé (réserve)
9	10 A	Hayon électrique
10	10 A	Relais de travail/accessoires
11	10 A	Tableau de bord, affichage tête haute
12	15A	Éclairage intérieur, lumières du compartiment de chargement, rétroéclairage
13	15A	Clignotants droits
14	15A	Clignotants gauches
15	15A	Feux de recul, feux de freinage, feux de freinage surélevés
16	10 A	Feux de brouillard (droit)
17	10 A	Feux de brouillard (gauche)
18	10 A	Éclairage du clavier, verrouillage de la transmission de frein, bouton de démarrage à LED, système passif antivol, réveil du module de commande du groupe motopropulseur, activation de l’alimentation de deuxième rangée
19	20A	Amplificateur (Sony)
20	20A	Relais de verrouillage/déverrouillage — véhicules sans accès intelligent (LA)
21	10 A	Non utilisé (réserve)
22	20A	Relais de klaxon
23	15A	Commande de direction, accès intelligent (IA), interrupteur de feux
24	15A	Diagnostic du système embarqué

Numéro	Ampères [A]	Description
25	15A	Déverrouillage du hayon arrière
26	5A	Module de positionnement global
27	20A	Accès intelligent (IA)
28	15A	Interrupteur d’allumage (sans LA), Électroaimant de verrouillage de clé, Démarrage par bouton-poussoir (avec LA)
29	20A	Radio, écran multifonction, garniture électronique, module SYNC®
30	15A	Feux de position avant, feux de position auxiliaires
31	5A	Non utilisé (réserve)
32	15A	Rétroéclairage de l’interrupteur de verrouillage, toit ouvrant, vitres électriques (conducteur avant), boussole/rétroviseur à atténuation automatique
33	10 A	Non utilisé (réserve)
34	10 A	Système de capteurs de recul, caméra de recul, moniteur d’angle mort
35	5A	Affichage tête haute, nivellement des phares
36	10 A	Non utilisé (réserve)
37	10 A	Climatisation (moteurs 3,5 L/3,7 L)
38	10 A	Non utilisé (réserve)
39	15A	Feux de route
40	10 A	Feux de position arrière, feux de plaque d’immatriculation
41	7,5A	Capteur de classification des occupants, module de commande des restrictions
42	5A	Interrupteur de commande d’assistance (moteur 2,0 L)
43	10 A	Non utilisé (réserve)
44	10 A	Non utilisé (réserve)
45	5A	Non utilisé (réserve)
46	10 A	Contrôle climatique
47	15A	Rétroviseurs à clignotants LED
48	Disjoncteur 30A	Vitres électriques
49	—	Relais d’accessoires temporisés

Compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé
2	—	Non utilisé
3	—	Non utilisé
4	30A**	Essuie-glace
5	40 A**	Pompe du système de freinage antiblocage (ABS)
6	—	Non utilisé
7	30A**	Hayon électrique
8	20A**	Toit ouvrant
9	20A**	Point d’alimentation n°2 (console arrière)
10	—	Non utilisé
11	—	Relais de dégivrage de la lunette arrière/lunette arrière chauffante
12	—	Non utilisé
13	—	Relais de démarreur
14	—	Non utilisé
15	—	Relais de pompe à carburant
16	—	Non utilisé
17	—	Non utilisé
18	40 A**	Moteur de ventilateur
19	30A**	Moteur de démarreur
20	20A**	Point d’alimentation n°1 (bac de console)
21	20A**	Point d’alimentation du compartiment de chargement
22	—	Non utilisé
23	30A**	Module de siège conducteur
24	—	Non utilisé
25	—	Non utilisé
26	40 A**	Dégivrage de la lunette arrière
27	20A**	Point d’alimentation avant/allume-cigare
28	30A**	Sièges climatisés
29	—	Non utilisé
30	—	Non utilisé
31	—	Non utilisé
32	—	Non utilisé
33	—	Non utilisé
34	—	Relais de moteur de ventilateur
35	—	Non utilisé
36	—	Relais de siège arrière
37	—	Relais de feux de freinage/marche arrière de remorque droit (TT)
38	—	Non utilisé
39	40 A**	Ventilateur de refroidissement (véhicules avec TT)
39	60A**	Ventilateur de refroidissement (véhicules sans TT)
40	40 A**	Ventilateur de refroidissement (TT uniquement)
41	—	Non utilisé
42	30A**	Siège passager
43	25A**	Vannes ABS
44	—	Relais d’essuie-glace arrière
45	5A*	Capteur de pluie
46	—	Non utilisé
47	—	Non utilisé
48	—	Non utilisé
49	—	Non utilisé
50	15A*	Rétroviseur chauffant

Numéro	Ampères [A]	Description
51	—	Non utilisé
52	—	Relais de feu stop
53	—	Relais de feux stop/clignotant gauche TT
54	—	Non utilisé
55	—	Relais d’essuie-glace
56	15A*	Module de commande de transmission (TCM) (moteur 2,0 L)
57	20A*	Phares gauche à décharge haute intensité (HID)
58	10 A*	Capteur d’alternateur
59	10 A*	Interrupteur/arrêt de frein
60	15A*	Feux stop
61	10 A*	Déverrouillage du siège arrière
62	10 A*	Embrayage de climatisation
63	15A*	Relais de feux stop/clignotant TT
64	20A*	Moteur d’essuie-glace arrière
65	15A*	Pompe à carburant
66	—	Relais du module de commande du groupe motopropulseur (PCM)
67	20A*	Alimentation du véhicule (VPWR) n°2
68	15A*	VPWR n°4
69	15A*	VPWR n°1 (moteurs 3,5/3,7 L)
69	20A*	VPWR n°1 (moteur 2,0 L)
70	10 A*	Relais de climatisation, VPWR n°3, module de transmission intégrale (moteurs 3,5/3,7 L), volet de calandre actif (AGS) (moteur 2,0 L)
71	—	Non utilisé
72	—	Non utilisé
73	—	Non utilisé
74	—	Non utilisé
75	—	Embrayage de climatisation à LED (moteurs 3,5/3,7 L)
76	—	Non utilisé
77	—	Relais de feux de position TT
78	20A*	Phares droits HID
79	5A*	Régulateur de vitesse adaptatif
80	—	Non utilisé
81	—	Non utilisé
82	15A*	Joint arrière
83	—	Non utilisé
84	20A*	Feux de stationnement TT
85	—	Non utilisé
86	7,5A*	Relais du PCM, maintien de l’activité du PCM (moteurs 3,5/3,7 L)
87	5A*	Relais de démarrage/allumage
88	—	Relais de démarrage/allumage
89	—	Non utilisé
89	5A*	Moteurs de réglage de la position des phares (Chine uniquement)
90	10 A*	PCM, module de commande de transmission (TCM) (moteur 2,0 L)
91	10 A*	Régulateur de vitesse adaptatif (moteurs 3,5/3,7 L)
91	5A*	Chauffage de transmission automatique (moteur 2,0 L)
92	10 A*	Module ABS
93	5A*	Moteur de ventilateur/relais de dégivrage de la lunette arrière
94	30A**	Panneau de fusibles de l’habitacle – démarrage/allumage
95	—	Non utilisé
96	—	Électroaimant de purge du réservoir à LED (CPS) (moteur 2,0 L)
97	—	Chauffage de transmission automatique à LED (moteur 2,0 L)
98	—	Relais d’embrayage de climatisation
		* Mini fusibles ** Fusibles à cartouche

Ford Edge – Schéma de la boîte à fusibles

Année de fabrication : 2014.

Les fusibles de l’allume-cigare (prises de courant) sont les fusibles 9 (Point d’alimentation n°2 (console arrière)), 20 (Point d’alimentation n°1 (console)), 21 (Point d’alimentation du compartiment de chargement) et 27 (Point d’alimentation avant/allume-cigare) dans la boîte à fusibles du compartiment moteur.

Habitacle

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Fenêtre intelligente du conducteur avant
2	15A	Non utilisé (réserve)
3	30A	Non utilisé (réserve)
4	10 A	Relais de feux de demande
5	20A	Non utilisé (réserve)
6	5A	Module de fréquence radio
7	7,5A	Interrupteur de rétroviseur électrique, interrupteur de siège à mémoire, module de siège conducteur
8	10 A	Non utilisé (réserve)
9	10 A	Hayon électrique
10	10 A	Relais de travail/accessoires
11	10 A	Tableau de bord, affichage tête haute
12	15A	Éclairage intérieur, lumières du compartiment de chargement, rétroéclairage
13	15A	Phares droits
14	15A	Phares gauches
15	15A	Feux de recul, feux de freinage, feux de freinage surélevés
16	10 A	Feux de croisement (droit)
17	10 A	Feux de croisement (gauche)
18	10 A	Éclairage du clavier, verrouillage de la transmission de frein, bouton de démarrage à LED, système passif antivol, réveil du module de commande du groupe motopropulseur, alimentation d’allumage de deuxième rangée
19	20A	Amplificateur (Sony)
20	20A	Relais de verrouillage/déverrouillage – véhicules sans accès intelligent
21	10 A	Non utilisé (réserve)
22	20A	Relais de klaxon
23	15A	Commande de direction, accès intelligent, interrupteur de phares
24	15A	Diagnostic du système embarqué

Numéro	Ampères [A]	Description
25	15A	Déverrouillage du hayon arrière
26	5A	Module de système de positionnement global
27	20A	Accès intelligent
28	15A	Interrupteur d’allumage (sans accès intelligent), Électroaimant de verrouillage de clé, Démarrage par bouton-poussoir (avec accès intelligent)
29	20A	Radio, écran multifonction, panneau de finition électronique, module SYNC
30	15A	Feux de position avant, feux de position auxiliaires
31	5A	Non utilisé (réserve)
32	15A	Rétroéclairage de l’interrupteur de verrouillage, toit ouvrant, vitres électriques (conducteur avant), boussole/rétroviseur à atténuation automatique
33	10 A	Non utilisé (réserve)
34	10 A	Système de capteurs de recul, caméra de recul, moniteur d’angle mort
35	5A	Affichage tête haute, nivellement des phares
36	10 A	Non utilisé (réserve)
37	10 A	Climatisation (moteurs 3,5 L/3,7 L)
38	10 A	Non utilisé (réserve)
39	15A	Feux de route
40	10 A	Feux de position arrière, feux de plaque d’immatriculation
41	7,5A	Capteur de classification des occupants, module de commande des restrictions
42	5A	Interrupteur de commande d’assistance (moteur 2,0 L)
43	10 A	Non utilisé (réserve)
44	10 A	Non utilisé (réserve)
45	5A	Non utilisé (réserve)
46	10 A	Contrôle climatique
47	15A	Rétroviseurs à clignotants LED
48	Disjoncteur 30A	Vitres électriques
49	—	Relais d’accessoires temporisés

Compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé
2	—	Non utilisé
3	—	Non utilisé
4	30A**	Essuie-glace
5	40A**	Pompe du système de freinage antiblocage
6	—	Non utilisé
7	30A**	Hayon électrique
8	20A**	Toit ouvrant
9	20A**	Point d’alimentation n°2 (console arrière)
10	—	Non utilisé
11	—	Dégivrage de la lunette arrière et relais de rétroviseur chauffant
12	—	Non utilisé
13	—	Relais de démarrage
14	—	Non utilisé
15	—	Relais de pompe à carburant
16	—	Non utilisé
17	—	Non utilisé
18	40A**	Moteur de ventilateur
19	30A**	Démarreur
20	20A**	Point d’alimentation n°1 (bac de console)
21	20A**	Point d’alimentation de la zone de chargement
22	—	Non utilisé
23	30A**	Module de siège conducteur
24	—	Non utilisé
25	—	Non utilisé
26	40A**	Dégivrage de la lunette arrière
27	20A**	Point d’alimentation avant ou allume-cigare
28	30A**	Sièges climatisés
29	—	Non utilisé
30	—	Non utilisé
31	—	Non utilisé
32	—	Non utilisé
33	—	Non utilisé
34	—	Relais de moteur de ventilateur
35	—	Non utilisé
36	—	Relais de siège arrière
37	—	Relais de feux de freinage/marche arrière de remorque droit
38	—	Non utilisé
39	40A**	Ventilateur de refroidissement (véhicules avec remorque)
39	60A**	Ventilateur de refroidissement (véhicules sans remorque)
40	40A**	Ventilateur de refroidissement (remorque uniquement)
41	—	Non utilisé
42	30A**	Siège passager
43	25A**	Vannes du système de freinage antiblocage
44	—	Relais d’essuie-glace arrière
45	5A*	Capteur de pluie
46	—	Non utilisé
47	—	Non utilisé
48	—	Non utilisé
49	—	Non utilisé
50	15A*	Rétroviseur chauffant

Numéro	Ampères [A]	Description
51	—	Non utilisé
52	—	Relais de feu stop
53	—	Relais de feux stop/clignotant gauche de remorque
54	—	Non utilisé
55	—	Relais d’essuie-glace
56	15 A*	Module de commande de transmission (moteur 2.0L)
57	20 A*	Phares gauche à décharge haute intensité
58	10 A*	Capteur d’alternateur
59	10 A*	Interrupteur/verrouillage de frein
60	15A*	Feux stop
61	10 A*	Déverrouillage du siège arrière
62	10 A*	Embrayage de climatisation
63	15A*	Relais de feux de freinage/clignotant de remorque
64	20 A*	Moteur d’essuie-glace arrière
65	15A*	Pompe à carburant
66	—	Relais du module de commande du groupe motopropulseur
67	20 A*	Alimentation du véhicule n°2
68	15A*	Alimentation du véhicule n°4
69	15A*	Alimentation du véhicule n°1 (moteurs 3,5/3,7 L)
69	20 A*	Alimentation du véhicule n°1 (moteur 2,0 L)
70	10 A*	Relais de climatisation, Alimentation du véhicule n°3, Module de transmission intégrale (moteurs 3,5/3,7 L), Volet de calandre actif (moteur 2,0 L)
71	—	Non utilisé
72	—	Non utilisé
73	—	Non utilisé
74	—	Non utilisé
75	—	Embrayage de climatisation à LED (moteurs 3,5/3,7 L)
76	—	Non utilisé
77	—	Relais de feux de stationnement de remorque
78	20 A*	Phares droits à décharge haute intensité
79	5A*	Régulateur de vitesse adaptatif
80	—	Non utilisé
81	—	Non utilisé
82	15A*	Dégivreur arrière
83	—	Non utilisé
84	20 A*	Feux de remorque
85	—	Non utilisé
86	7,5 A*	Relais du module de commande du groupe motopropulseur, maintien de l’activité du module de commande du groupe motopropulseur (moteurs 3,5/3,7 L)
87	5A*	Relais de démarrage/allumage
88	—	Relais de démarrage/allumage
89	—	Non utilisé
89	5A*	Moteurs de réglage de la position des phares (Chine uniquement)
90	10 A*	Module de commande du groupe motopropulseur, module de commande de transmission (moteur 2,0 L)
91	10 A*	Régulateur de vitesse adaptatif (moteurs 3,5/3,7 L)
91	5A*	Chauffage de transmission automatique (moteur 2,0 L)
92	10 A*	Module de système de freinage antiblocage
93	5A*	Moteur de ventilateur/relais de dégivrage de la lunette arrière
94	30A**	Panneau de fusibles de l’habitacle – démarrage/allumage
95	—	Non utilisé
96	—	Électroaimant de purge du réservoir à LED (moteur 2,0 L)
97	—	Chauffage de transmission automatique à LED (moteur 2,0 L)
98	—	Relais d’embrayage de climatisation
		* Mini fusibles ** Fusibles à cartouche

Ford Edge – Schéma de la boîte à fusibles

Année de fabrication : 2015.

Les fusibles de l’allume-cigare (prise) dans la Ford Edge sont les fusibles n° 5 (point d’alimentation 3 – console arrière), n° 10 (point d’alimentation 1 – avant conducteur), n° 16 (point d’alimentation 2 – bac de console) et n° 17 (point d’alimentation 4 – compartiment de chargement) dans la boîte à fusibles du compartiment moteur.

Emplacement de la boîte à fusibles

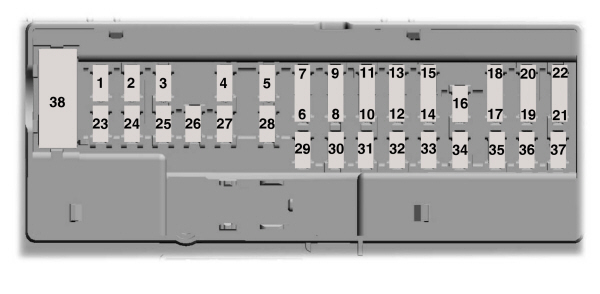

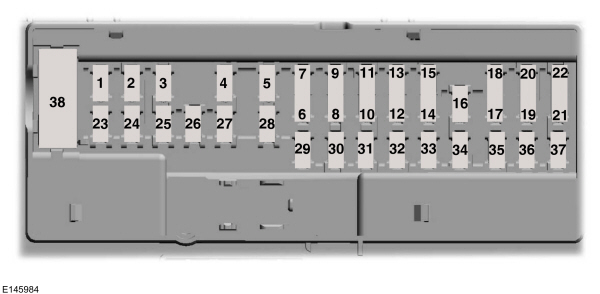

Habitacle

Le panneau de fusibles est situé sous le tableau de bord, à gauche de la colonne de direction.
L’accès au panneau de fusibles peut être facilité en retirant la garniture.

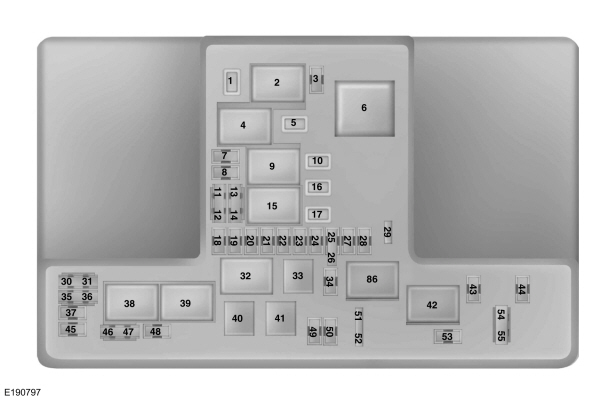

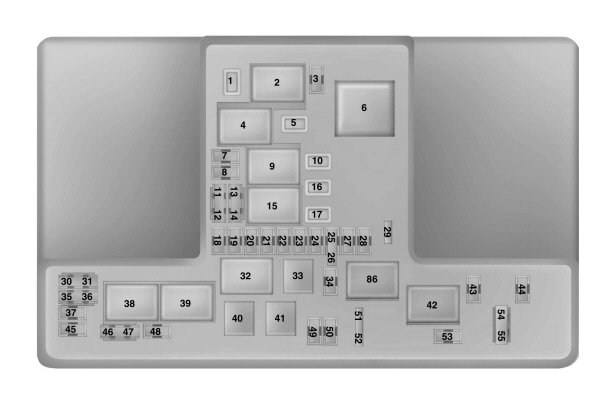

Compartiment moteur

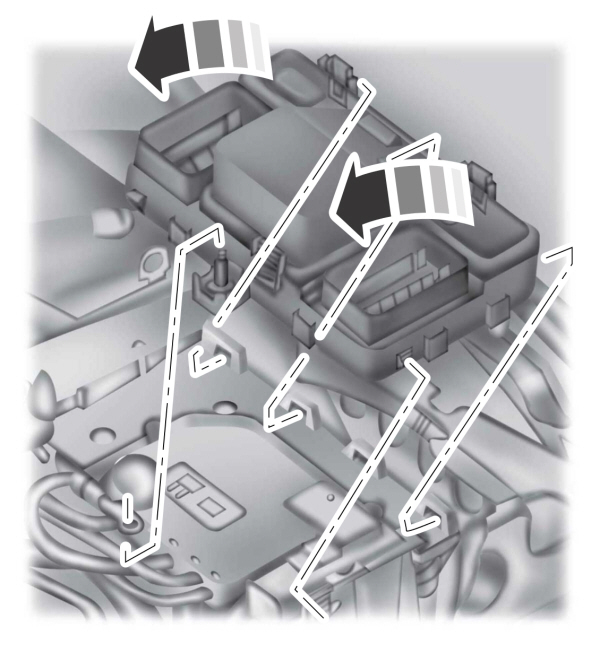

Le boîtier de distribution d’alimentation est situé dans le compartiment moteur (à gauche).

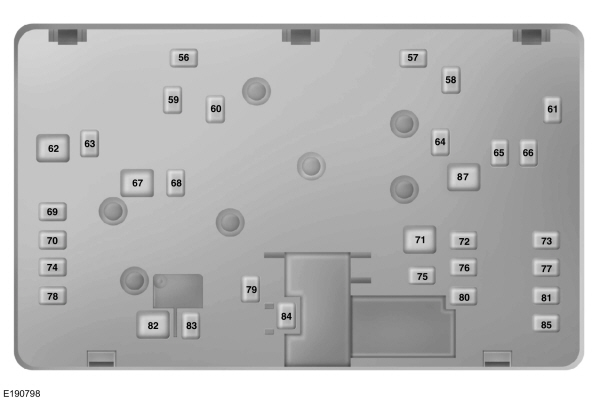

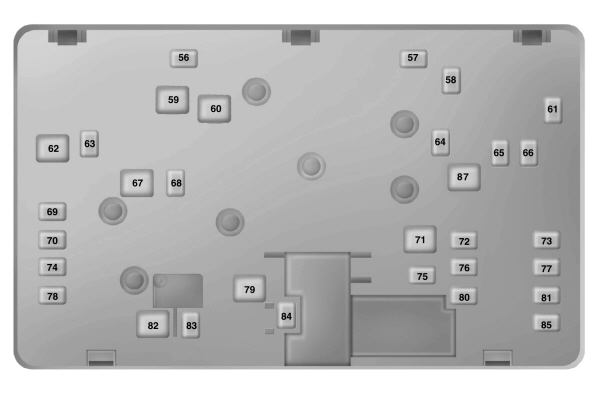

Boîtier de distribution d’alimentation – fond

Les fusibles sont situés au fond de la boîte à fusibles.

Habitacle

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	10 A	Éclairage de demande (prise, rétroviseur, plafonnier). Bobine de relais d’économie de batterie. Bobine de relais de pliage facile de deuxième rangée.
2	7,5A	Positions de mémoire. Lombaire. Rétroviseurs électriques. Alimentation logique du module de siège conducteur.
3	20A	Déverrouillage de la porte conducteur.
4	5A	Non utilisé (réserve).
5	20A	Non utilisé (réserve).
6	10 A	Non utilisé (réserve).
7	10 A	Non utilisé (réserve).
8	10 A	Non utilisé (réserve).
9	10 A	Non utilisé (réserve).
10	5A	Clavier à bouton-poussoir. Alimentation logique du module de hayon. Module de hayon mains libres.
11	5A	Non utilisé (réserve).
12	7,5 A	Module de climatisation.
13	7,5 A	Groupe. Module de commande de colonne de direction. Module de liaison de données intelligente (passerelle).
14	10 A	Non utilisé (réserve).
15	10 A	Alimentation de liaison de données.
16	15A	Non utilisé (réserve).
17	5A	Non utilisé (réserve).
18	5A	Allumage. Interrupteur activé par bouton-poussoir. Électroaimant de verrouillage de clé.

Numéro	Ampères [A]	Description
19	7,5A	Non utilisé (réserve).
20	7,5A	Logique d’assistance active à la direction avant.
21	5A	Capteur d’humidité et de température de l’habitacle.
22	5A	Capteur de classification des occupants.
23	10 A	Accessoires temporisés (logique d’onduleur, logique de toit ouvrant, alimentation de l’interrupteur de vitre conducteur).
24	20A	Déverrouillage centralisé.
25	30A	Porte conducteur (vitre, rétroviseur). Module de porte conducteur. Indicateur de verrouillage de porte conducteur. Éclairage de l’interrupteur de verrouillage conducteur.
26	30A	Porte passager avant (vitre, rétroviseur). Module de porte passager avant. Indicateur de verrouillage passager avant. Éclairage de l’interrupteur passager avant (vitre, verrouillage).
27	30A	Toit ouvrant.
28	20A	Amplificateur.
29	30A	Non utilisé (réserve).
30	30A	Non utilisé (réserve).
31	15 A	Non utilisé (réserve).
32	10 A	Système de positionnement global. Affichage central. Commande vocale (SYNC). Module émetteur-récepteur.
33	20A	Radio.
34	30A	Fusible d’allumage (fusibles 19, 20, 21, 22, 35, 36, 37, disjoncteur 38).
35	5A	Module de commande des restrictions.
36	15A	Rétroviseur à atténuation automatique. Siège chauffant. Module de feux de route automatiques/rétroviseurs de sortie de voie. Alimentation logique du module de siège arrière chauffant.
37	15A	Module de volant chauffant (sans système de direction avant actif).
38	30A	Vitres électriques arrière. Éclairage de l’interrupteur de vitre arrière.

Compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Non utilisé (réserve).
2	—	Relais du moteur de démarreur.
3	15 A	Essuie-glace arrière. Capteur de pluie
4	—	Relais du moteur de ventilateur.
5	20A	Point d’alimentation 3 – console arrière.
6	—	Non utilisé.
7	20A	Module de commande du groupe motopropulseur – alimentation du véhicule 1.
8	20A	Module de commande du groupe motopropulseur – alimentation du véhicule 2.
9	—	Relais du module de commande du groupe motopropulseur.
10	20A	Point d’alimentation 1 – avant conducteur.
11	15A	Module de commande du groupe motopropulseur – alimentation du véhicule 4.
12	15A	Module de commande du groupe motopropulseur – alimentation du véhicule 3.
13	—	Non utilisé.
14	—	Non utilisé.
15	—	Relais de démarrage.
16	20A	Point d’alimentation 2 – bac de console.
17	20A	Point d’alimentation 4 – compartiment de chargement.
18	20A	Phare droit HID.
19	10 A	Assistance électronique à la direction au démarrage.
20	10 A	Allumage/allumage éclairage.
21	15A	Alimentation logique de la pompe à huile de transmission (démarrage/arrêt).
22	10 A	Électroaimant d’embrayage de climatisation.
23	15A	Démarrage-arrêt 6. Système d’information sur les angles morts. Caméra arrière. Régulateur de vitesse adaptatif. Affichage tête haute. Module de qualité de tension (démarrage/arrêt). Caméra avant à vue divisée. Module de caméra avant à vue divisée.
24	10 A	Non utilisé (réserve).
25	10 A	Système de prévention du blocage des freins au démarrage.
26	10 A	Module de commande du groupe motopropulseur au démarrage.
27	—	Non utilisé.

Numéro	Ampères [A]	Description
28	10 A	Pompe d’essuie-glace arrière.
29	—	Non utilisé.
30	—	Non utilisé.
31	—	Non utilisé.
32	—	Relais de ventilateur électronique 1.
33	—	Relais d’embrayage de climatisation.
34	15 A	Non utilisé (réserve).
35	—	Non utilisé.
36	—	Non utilisé.
37	10 A	Ventilateur du module de transmission de puissance.
38	—	Relais de ventilateur électronique 2
39	—	Relais de ventilateur électrique 3.
40	—	Relais de klaxon.
41	—	Non utilisé.
42	—	Relais de pompe à carburant.
43	10 A	Siège de deuxième rangée à pliage facile.
44	20A	Phare gauche HID.
45	—	Non utilisé.
46	—	Non utilisé.
47	—	Non utilisé.
48	—	Non utilisé.
49	—	Non utilisé.
50	20A	Klaxon.
51	—	Non utilisé.
52	—	Non utilisé.
53	—	Non utilisé.
54	10 A	Interrupteur de frein.
55	10 A	Capteur ALT.

Compartiment moteur, fond

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
56	—	Non utilisé.
57	—	Non utilisé.
58	30A	Alimentation de la pompe à carburant.
59	40A	Ventilateur électronique 3.
60	40A	Ventilateur électronique 1.
61	—	Non utilisé.
62	50A	Module de commande de carrosserie 1.
63	25A	Ventilateur électronique 2.
64	—	Non utilisé.
65	20A	Siège avant chauffant.
66	—	Non utilisé.
67	50A	Module de commande de carrosserie 2.
68	40A	Lunette arrière chauffante.
69	30A	Vannes du système de freinage antiblocage.
70	30A	Siège passager.

Numéro	Ampères [A]	Description
71	—	Non utilisé.
72	20A	Pompe à huile de transmission (démarrage/arrêt).
73	20A	Sièges arrière chauffants.
74	30A	Module de siège conducteur.
75	25 A	Moteur d’essuie-glace 1.
76	30A	Module de hayon.
77	30A	Module de siège climatisé.
78	40A	Module d’éclairage de remorque.
79	40A	Moteur de ventilateur.
80	25 A	Moteur d’essuie-glace 2.
81	40A	Onduleur 110 V.
82	—	Non utilisé.
83	20A	Non utilisé (réserve).
84	30A	Électroaimant du moteur de démarreur.
85	—	Non utilisé.
86	—	Non utilisé.
87	60A	Pompe du système de freinage antiblocage.

Ford Edge – Schéma de la boîte à fusibles

Année de fabrication : 2016, 2017.

Les fusibles de l’allume-cigare (prise) dans la Ford Edge sont les fusibles n° 5 (alimentation 3 – console arrière), n° 10 (alimentation 1 – conducteur avant), n° 16 (alimentation 2 – bac de console) et n° 17 (alimentation 4 – compartiment de chargement) dans la boîte à fusibles du compartiment moteur.

Emplacement de la boîte à fusibles

Habitacle

Le panneau de fusibles est situé sous le tableau de bord, à gauche de la colonne de direction.
L’accès au panneau de fusibles peut être facilité en retirant le cadre décoratif.

Compartiment moteur

Le boîtier de distribution est situé dans le compartiment moteur (à gauche).

Boîtier de distribution – partie inférieure

Les fusibles sont situés sur la partie inférieure de la boîte à fusibles.

Habitacle

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	10 A	Éclairage demandé (compartiment moteur, rétroviseur, plafonnier). Bobine de relais d’économie de batterie. Bobine de relais de siège de deuxième rangée à pliage facile.
2	7,5A	Mémoires de position. Lombaire. Alimentation logique du module de siège conducteur.
3	20A	Déverrouillage de la porte conducteur.
4	5A	Non utilisé (réserve).
5	20A	Non utilisé (réserve).
6	10 A	Non utilisé (réserve).
7	10 A	Non utilisé (réserve).
8	10 A	Non utilisé (réserve).
9	10 A	Non utilisé (réserve).
10	5A	Clavier à bouton-poussoir. Alimentation logique du module de hayon. Module de hayon mains libres.
11	5A	Non utilisé (réserve).
12	7,5 A	Module de climatisation.
13	7,5A	Groupe. Module de commande de colonne de direction. Module de connecteur de liaison de données intelligent (passerelle).
14	10 A	Module d’alimentation étendue.
15	10 A	Alimentation de liaison de données.
16	15 A	Non utilisé (réserve).
17	5A	Non utilisé (réserve).
18	5A	Interrupteur activé par bouton-poussoir.

Numéro	Ampères [A]	Description
19	7,5A	Module d’alimentation étendue.
20	7,5A	Non utilisé (réserve).
21	5A	Capteur d’humidité et de température de l’habitacle.
22	5A	Système de classification des occupants.
23	10 A	Accessoires temporisés (logique d’onduleur, logique de toit ouvrant, alimentation de l’interrupteur de vitre conducteur).
24	20A	Déverrouillage centralisé.
25	30A	Porte conducteur (vitre, rétroviseur). Module de porte conducteur. Indicateur de verrouillage de porte conducteur. Éclairage de l’interrupteur de verrouillage conducteur.
26	30A	Porte passager avant (vitre, rétroviseur). Module de porte passager avant. Indicateur de verrouillage passager avant. Éclairage de l’interrupteur passager avant (vitre, verrouillage).
27	30A	Toit ouvrant.
28	20A	Amplificateur.
29	30A	Non utilisé (réserve).
30	30A	Non utilisé (réserve).
31	15A	Non utilisé (réserve).
32	10 A	Système de positionnement global. Affichage central de la batterie. Commande vocale (SYNC). Module émetteur-récepteur.
33	20A	Radio.
34	30A	Fusible d’allumage (fusibles 19,20,21,22,35,36,37, disjoncteur 38).
35	5A	Non utilisé (réserve).
36	15A	Rétroviseur à atténuation automatique. Siège chauffant. Module de feux de route automatiques/rétroviseurs de sortie de voie. Alimentation logique du module de siège arrière chauffant.
37	20A	Module de volant chauffant. Volant avant actif.
38	30A	Vitres électriques arrière. Éclairage de l’interrupteur de vitre arrière.

Compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Non utilisé (réserve).
2	—	Relais du moteur de démarrage.
3	15 A	Essuie-glace arrière. Capteur de pluie. Bobine de relais de la pompe d’essuie-glace arrière.
4	—	Relais du moteur de ventilateur.
5	20A	Point d’alimentation 3 – console arrière.
6	—	Non utilisé.
7	20A	Module de commande du groupe motopropulseur – puissance du véhicule 1.
8	20A	Module de commande du groupe motopropulseur – puissance du véhicule 2.
9	—	Relais du module de commande du groupe motopropulseur.
10	20A	Point d’alimentation 1 – conducteur avant.
11	15A	Module de commande du groupe motopropulseur – puissance du véhicule 4.
12	15A	Module de commande du groupe motopropulseur – puissance du véhicule 3.
13	—	Non utilisé.
14	—	Non utilisé.
15	—	Relais de démarrage.
16	20A	Point d’alimentation 2 – conteneur de console.
17	20A	Point d’alimentation 4 – coffre.
18	20A	Phare droit HID.
19	10 A	Assistance de direction électronique au démarrage.
20	10 A	Éclairage de marche/démarrage. Interrupteur de niveau de phare.
21	15 A	Alimentation logique de la pompe à huile de transmission (start/stop).
22	10 A	Électroaimant d’embrayage de climatisation.
23	15 A	Démarrage 6. Système d’information sur l’angle mort. Caméra arrière. Régulateur de vitesse adaptatif. Affichage tête haute. Module de qualité de tension (start/stop). Caméra avant à vue divisée. Module de caméra avant à vue divisée.
24	10 A	Non utilisé (réserve).
25	10 A	Système de prévention du blocage des freins au démarrage.
26	10 A	Module de commande du système de propulsion au démarrage.
27	—	Non utilisé.

Numéro	Ampères [A]	Description
28	10 A	Pompe d’essuie-glace arrière.
29	—	Non utilisé.
30	—	Non utilisé.
31	—	Non utilisé.
32	—	Relais de ventilateur électronique 1.
33	—	Relais d’embrayage de climatisation.
34	15 A	Non utilisé (réserve).
35	—	Non utilisé.
36	—	Non utilisé.
37	10 A	Ventilateur du module de transmission de puissance.
38	—	Relais de ventilateur électronique 2
39	—	Relais de ventilateur électrique 3.
40	—	Relais de klaxon.
41	—	Non utilisé.
42	—	Relais de pompe à carburant.
43	10 A	Rabattement simple du siège de deuxième rangée.
44	20A	Phare gauche HID.
45	—	Non utilisé.
46	—	Non utilisé.
47	—	Non utilisé.
48	15 A	Verrouillage de la colonne de direction.
49	—	Non utilisé.
50	20A	Klaxon.
51	—	Non utilisé.
52	—	Non utilisé.
53	—	Non utilisé.
54	10 A	Interrupteur de frein.
55	10 A	Capteur ALT.

Compartiment moteur, partie inférieure

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
56	—	Non utilisé.
57	—	Non utilisé.
58	30A	Alimentation de la pompe à carburant. Injecteurs de carburant (3,5L).
59	40A	Ventilateur électronique 3.
60	40A	Ventilateur électronique 1.
61	—	Non utilisé.
62	50A	Module de commande de carrosserie 1.
63	25 A	Ventilateur électronique 2.
64	—	Non utilisé.
65	20A	Siège avant chauffant.
66	15A	Chauffage de l’essuie-glace de stationnement.
67	50A	Module de commande de carrosserie 2.
68	40A	Lunette arrière chauffante.
69	30A	Vannes du système anti-blocage.
70	30A	Siège passager.

Numéro	Ampères [A]	Description
71	—	Non utilisé.
72	20A	Pompe à huile de transmission (start/stop).
73	20A	Sièges arrière chauffants.
74	30A	Module de siège conducteur. Siège conducteur électrique (sans mémoire).
75	25 A	Moteur d’essuie-glace 1.
76	30A	Module de hayon.
77	30A	Module de siège climatisé.
78	40A	Module d’éclairage de remorque.
79	40A	Moteur de ventilateur.
80	25A	Moteur d’essuie-glace 2.
81	40a	Onduleur 110 V.
82	—	Non utilisé.
83	20A	Non utilisé (réserve).
84	30A	Électroaimant du moteur de démarrage.
85	—	Non utilisé.
86	—	Non utilisé.
87	60A	Pompe du système anti-blocage.

Ford Edge – Schéma de la boîte à fusibles

Année de fabrication : 2018, 2019.

Les fusibles de l’allume-cigare (prise) dans la Ford Edge sont les fusibles n° 5 (alimentation 3 – console arrière), n° 10 (alimentation 1 – conducteur avant), n° 16 (alimentation 2 – conteneur de console) et n° 17 (alimentation 4 – coffre) dans la boîte à fusibles du compartiment moteur.

Emplacement de la boîte à fusibles

Habitacle

Le panneau de fusibles est situé sous le tableau de bord, à gauche de la colonne de direction.L’accès au panneau de fusibles peut être facilité en retirant la garniture.

Compartiment moteur

Le boîtier de distribution d’alimentation est situé dans le compartiment moteur (à gauche).

Boîtier de distribution d’alimentation – partie inférieure

Les fusibles sont situés sur la partie inférieure de la boîte à fusibles.

Habitacle

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé.
2	7,5A	Mémoires. Lombaire. Alimentation logique du module de siège conducteur.
3	20A	Déverrouillage de la porte conducteur.
4	5A	Non utilisé (réserve).
5	20A	2018 : Non utilisé (réserve). 2019 : Amplificateur audio
6	10 A	Non utilisé (réserve).
7	10 A	Non utilisé (réserve).
8	10 A	Non utilisé (réserve).
9	10 A	Non utilisé (réserve).
10	5A	Clavier. Alimentation logique du module de hayon. Module de hayon mains libres. Modem intégré (2019).
11	5A	Non utilisé (réserve).
12	7,5A	Module de climatisation.
13	7,5 A	Groupe. Module de commande de colonne de direction. Module d’interface intelligent (passerelle).
14	10 A	Module d’alimentation étendu.
15	10 A	Alimentation de la connexion de données.
16	15A	Non utilisé (réserve).
17	5A	Non utilisé (réserve).
18	5A	Interrupteur activé par bouton.

Numéro	Ampères [A]	Description
19	7,5 A	Module de puissance étendu.
20	7,5 A	Non utilisé (réserve).
21	5A	Capteur d’humidité et de température dans la voiture.
22	5A	Système de classification des passagers.
23	10 A	Accessoires temporisés (logique d’onduleur de puissance, logique de toit ouvrant, alimentation de l’interrupteur de fenêtre conducteur).
24	20A	Verrouillage/déverrouillage centralisé.
25	30A	Porte conducteur (fenêtre, rétroviseur). Module de porte conducteur. Indicateur de verrouillage de porte conducteur. Éclairage de l’interrupteur de verrouillage conducteur.
26	30A	Porte passager avant (fenêtre, rétroviseur). Module de porte passager avant. Indicateur de verrouillage passager avant. Éclairage de l’interrupteur passager avant (fenêtre, verrouillage).
27	30A	Toit ouvrant.
28	20A	Amplificateur.
29	30A	Non utilisé (réserve).
30	30A	Non utilisé (réserve).
31	15 A	Non utilisé (réserve).
32	10 A	Système de positionnement global (2018). Affichage du faisceau central. Commande vocale (SYNC). Module émetteur/récepteur.
33	20A	Radio.
34	30A	Fusible de démarrage (fusibles 19,20,21,22,35,36,37, interrupteur automatique 38).
35	5A	Non utilisé (réserve).
36	15 A	Rétroviseur auto-obscurcissant. Siège chauffant (2018). Module de phares/rétroviseurs automatiques qui sortent de la voie. Alimentation logique du module de siège arrière chauffant.
37	20A	Module de volant chauffant. Volant actif avant.
38	30A	Vitres arrière électriques. Éclairage de l’interrupteur de vitre arrière.

Compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	30A	Non utilisé (réserve).
2	—	Relais du moteur de démarreur.
3	15 A	Essuie-glace arrière. Capteur de pluie. Bobine de relais de la pompe d’essuie-glace arrière.
4	—	Relais du moteur de ventilateur.
5	20A	Point d’alimentation 3 – console arrière.
6	—	Non utilisé.
7	20A	Module de commande du groupe motopropulseur – puissance du véhicule 1.
8	20A	Module de commande du groupe motopropulseur – puissance du véhicule 2.
9	—	Relais du module de commande du système de propulsion.
10	20A	Point d’alimentation 1 – conducteur avant.
11	15 A	Module de commande du groupe motopropulseur – puissance du véhicule 4.
12	15 A	Module de commande du système de propulsion – puissance du véhicule 3. Bobine de relais du module de transmission intégrale (2019).
13	—	Non utilisé.
14	—	Non utilisé.
15	—	Relais de démarrage.
16	20A	Point d’alimentation 2 – conteneur de console.
17	20A	Point d’alimentation 4 – coffre.
18	20A	2018 : Phare droit HID. 2019 : Non utilisé (réserve)
19	10 A	Assistance de direction électronique au démarrage.
20	10 A	2018 : Éclairage de marche/démarrage. 2019 : Moteurs de réglage de la position des phares.
21	15A	2018 : Énergie logique de la pompe à huile de transmission (start/stop). 2019 : Non utilisé (réserve)
22	10 A	Électroaimant d’embrayage de climatisation.
23	15 A	Démarrage 6. Système d’information sur l’angle mort. Caméra arrière. Régulateur de vitesse adaptatif (2018). Affichage tête haute (2018). Module de qualité de tension (start/stop). Caméra avant à vue divisée. Module de caméra avant à vue divisée.
24	10 A	Non utilisé (réserve).
25	10 A	Système de prévention du blocage des freins au démarrage.
26	10 A	Module de commande du système de propulsion au démarrage.
27	—	Non utilisé.

Numéro	Ampères [A]	Description
28	10 A	Pompe d’essuie-glace arrière.
29	—	Non utilisé.
30	—	Non utilisé.
31	—	Non utilisé.
32	—	Relais de ventilateur électronique 1.
33	—	Relais d’embrayage de climatisation.
34	15 A	Non utilisé (réserve).
35	—	Non utilisé.
36	—	Non utilisé.
37	10 A	Ventilateur du module de transmission de puissance.
38	—	Relais de ventilateur électronique 2
39	—	Relais de ventilateur électrique 3.
40	—	Relais de klaxon.
41	—	2018 : Non utilisé. 2019 : Relais d’acceptation des feux de croisement.
42	—	Relais de pompe à carburant.
43	10 A	Rabattement simple du siège de deuxième rangée.
44	20A	Phare gauche HID.
45	—	Non utilisé.
46	—	Non utilisé.
47	—	Non utilisé.
48	15 A	2018 : Non utilisé (réserve). 2019 : Alimentation du relais de verrouillage de la colonne de direction
49	—	Non utilisé.
50	20A	Klaxon.
51	—	Non utilisé.
52	—	Non utilisé.
53	—	Non utilisé.
54	10 A	Interrupteur de frein.
55	10 A	Capteur d’alternateur
86	—	Non utilisé.

Compartiment moteur, partie inférieure

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
56	—	Non utilisé.
57	—	Non utilisé.
58	30A	Alimentation de la pompe à carburant. Injecteurs de carburant (3,5L).
59	40A	Ventilateur électronique 3.
60	40A	Ventilateur électronique 1.
61	—	Non utilisé.
62	50A	Module de commande de carrosserie 1.
63	25A	Ventilateur électronique 2.
64	—	Non utilisé.
65	20A	Siège avant chauffant.
66	15 A	Chauffage de l’essuie-glace de stationnement.
67	50A	Module de commande de carrosserie 2.
68	40A	Lunette arrière chauffante.
69	30A	Vannes du système anti-blocage.
70	30A	Siège passager.

Numéro	Ampères [A]	Description
71	—	Non utilisé.
72	20A	2018 : Pompe à huile de transmission (start/stop). 2019 : Non utilisé (réserve)
73	20A	Sièges arrière chauffants.
74	30A	Module de siège conducteur. Siège conducteur électrique (moins de mémoires).
75	25A	Moteur d’essuie-glace 1.
76	30A	Module de hayon.
77	30A	Module de siège climatisé.
78	40A	Module d’éclairage de remorque.
79	40A	Moteur de ventilateur.
80	25 A	Moteur d’essuie-glace 2.
81	40A	Onduleur 110 V.
82	—	Non utilisé.
83	20A	Non utilisé (réserve).
84	30A	Électroaimant du moteur de démarrage.
85	—	Non utilisé.
87	60A	Pompe du système anti-blocage.

Schéma des fusibles et relais – Ford Edge

Concerne les véhicules fabriqués les années :

2020.

Véhicules fabriqués à partir du 02.09.2019

Unité de commande d’alimentation

L’unité de commande d’alimentation est située dans le compartiment moteur. Elle est équipée de fusibles à courant élevé qui protègent les principaux systèmes électriques du véhicule contre les surcharges.

Après avoir déconnecté et reconnecté la batterie, certaines fonctions doivent être restaurées.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	25 A1	Moteur d’essuie-glace 2.
2	—	Relais du moteur de démarreur.
3	15 A2	Essuie-glace arrière ; Capteur de pluie.
4	—	Relais du moteur de ventilateur.
5	20 A1	Point d’alimentation 3 – console arrière.
6	—	Relais du contrôleur de bougies de préchauffage.
7	20 A2	Module de commande du groupe motopropulseur – alimentation du véhicule 1.
8	20 A2	Module de commande du groupe motopropulseur – alimentation du véhicule 2 ; Pompe à urée.
9	—	Relais du module de commande du groupe motopropulseur.
10	20 A1	Point d’alimentation 1 – côté conducteur avant.
11	15 A3	Module de commande du groupe motopropulseur – alimentation du véhicule 4 ; Module de bougies de préchauffage.
12	15 A3	Compresseur du système de climatisation ; Bobine de relais du contrôleur de bougies de préchauffage ; Module de commande du groupe motopropulseur – alimentation du véhicule 3 ; Volets actifs de la grille d’entrée d’air ; Relais du ventilateur de refroidissement simple.
13	10 A3	Non utilisé (réserve).
14	10 A3	Non utilisé (réserve).
15	—	Relais d’allumage/démarrage.
16	20 A1	Point d’alimentation 2 – console.
17	20 A1	Point d’alimentation 4 – coffre.
18	15 A2	Module de dosage d’urée.
19	10 A2	Allumage/démarrage – système d’assistance de direction électronique.
20	10 A2	Allumage/démarrage – éclairage ; Moteurs de réglage des phares.
21	15 A2	Allumage/démarrage – commande de boîte de vitesses ; Module de dosage d’urée (batterie allumée).
22	10 A2	Électroaimant d’embrayage du système de climatisation.
23	15 A2	Allumage/démarrage ; Module de stabilisation de tension (Start-Stop) ; Système de surveillance d’angle mort ; Caméra arrière ; Caméra avant.
24	10 A2	Non utilisé (réserve).
25	10 A3	Allumage/démarrage – système de prévention du blocage des roues pendant le freinage.
26	10 A3	Allumage/démarrage – module de commande du groupe motopropulseur.
27	15 A2	Module de dosage d’urée.

Numéro	Ampères [A]	Description
28	10 A2	Pompe d’essuie-glace arrière.
29	—	Non utilisé.
30	—	Non utilisé.
31	—	Non utilisé.
32	—	Relais de ventilateur électrique 1.
33	—	Relais d’embrayage du système de climatisation.
34	15 A2	Blocage électrique de la colonne de direction.
35	—	Non utilisé.
36	—	Non utilisé.
37	15 A2	Module de dosage d’urée.
38	—	Non utilisé.
39	—	Relais de ventilateur électrique 3.
40	—	Relais d’essuie-glace de phare.
41	—	Relais de klaxon.
42	—	Relais de pompe à carburant.
43	10 A2	Rabattement des sièges de deuxième rangée.
44	5 A2	Chauffage de la buse d’essuie-glace.
45	—	Non utilisé.
46	10 A3	Capteur d’alternateur.
47	10 A3	Interrupteur de frein on/off.
48	20 A2	Klaxon.
49	25 A2	Système de détection de présence d’eau dans le carburant (WFS).
50	10 A2	Ventilateur de l’unité de commande.
51	—	Non utilisé.
52	—	Non utilisé.
53	—	Non utilisé.
54	5 A3	Chauffage de carburant.
55	5 A3	Non utilisé (réserve).
86	–	Non utilisé.

¹Fusible de type M.

²Microfusible 2.

³Microfusible 3.

Unité de commande d’alimentation – partie inférieure

Les fusibles sont situés dans la partie inférieure de l’unité de commande. Pour accéder à la partie inférieure de l’unité de commande :

1. Dégagez les deux crochets des deux côtés de l’unité de commande.
2. Soulevez le côté intérieur de l’unité de commande de son support.
3. Faites glisser l’unité de commande vers le centre du compartiment moteur.
4. Faites pivoter le côté extérieur de l’unité de commande pour accéder à la partie inférieure.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
56	20 A4	Système de pulvérisation de phare.
57	20 A4	Non utilisé (réserve).
58	30 A4	Alimentation de la pompe à carburant.
59	40 A5	Non utilisé (réserve).
60	40 A5	Module de transmission intégrale (AWD).
61	40 A4	Dégivrage du pare-brise (côté gauche).
62	50 A5	Module de commande des systèmes de carrosserie 1.
63	25 A4	Non utilisé (réserve).
64	30 A4	Chauffage auxiliaire 3.
65	20 A4	Siège avant chauffant.
66	40 A4	Dégivrage du pare-brise (côté droit).
67	50 A5	Module de commande des systèmes de carrosserie 2.
68	40 A4	Chauffage de la lunette arrière.
69	30 A4	Vannes du système de prévention du blocage des roues pendant le freinage.
70	30 A4	Alimentation du siège passager.

Numéro	Ampères [A]	Description
71	60 A5	Contrôleur de bougies de préchauffage.
72	30 A4	Non utilisé (réserve).
73	20 A4	Sièges arrière chauffants.
74	30 A4	Module de siège conducteur ; Alimentation du siège conducteur.
75	30 A4	Chauffage auxiliaire 1.
76	20 A4	Module de commande de transmission.
77	30 A4	Module de siège avec système de chauffage et de climatisation.
78	40 A4	Module de remorquage.
79	40 A4	Moteur de ventilateur.
80	30 A4	Module de hayon électrique.
81	40 A4	Onduleur 220 V.
82	60 A5	Pompe du système de prévention du blocage des roues pendant le freinage.
83	25 A4	Moteur d’essuie-glace 1.
84	30 A4	Électroaimant du moteur de démarrage.
85	20 A4	Chauffage de carburant.
87	–	Non utilisé.

⁴Fusible de type M.

⁵Fusible de type J.

Unité de commande des fusibles dans l’habitacle

L’unité de commande des fusibles est située sous le tableau de bord, sur le côté gauche de la colonne de direction.

Conseil :   Pour faciliter l’accès à l’unité de commande des fusibles, il est possible de retirer la garniture.

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé.
2	7,5 A6	Sièges à mémoire ; Support lombaire ; Chargeur sans fil.
3	20 A6	Déverrouillage de la porte conducteur ; Double verrouillage des portes.
4	5 A6	Non utilisé (réserve).
5	20 A6	Amplificateur audio.
6	10 A7	Non utilisé (réserve).
7	10 A7	Non utilisé (réserve).
8	10 A7	Non utilisé (réserve).
9	10 A7	Non utilisé (réserve).
10	5 A7	Module de hayon électrique ; Modem intégré ; Module de hayon mains libres.
11	5 A7	Module de sécurité intégré.
12	7,5 A7	Module de commande de chauffage, ventilation et climatisation ; Module de transmission.
13	7,5 A7	Clignotants ; Module de commande de colonne de direction ; Module (passerelle) de port de diagnostic intelligent.
14	10 A7	Non utilisé (réserve).
15	10 A7	Alimentation du port de diagnostic.
16	15 A6	Verrouillage d’ouverture de porte pour enfants.
17	5 A7	Sirène d’alarme alimentée par batterie.
18	5 A7	Allumage ; Bouton Start/Stop.

Numéro	Ampères [A]	Description
19	7,5 A7	Non utilisé (réserve).
20	7,5 A7	Module de commande des phares.
21	5 A7	Capteur d’humidité et de température dans le véhicule.
22	5 A7	Non utilisé (réserve).
23	10 A6	temporisation de désactivation des accessoires (logique de convertisseur, logique de toit ouvrant, interrupteur de fenêtre côté conducteur).
24	20 A6	Verrouillage/déverrouillage centralisé.
25	30 A6	Porte conducteur (fenêtre, rétroviseur).
26	30 A6	Porte passager avant (fenêtre, rétroviseur).
27	30 A6	Toit ouvrant.
28	20 A6	Amplificateur.
29	30 A6	Porte arrière gauche (fenêtre).
30	30 A6	Porte arrière droite (fenêtre).
31	15 A6	Non utilisé (réserve).
32	10 A6	Affichage ; Commande vocale (SYNC) ; Récepteur de fréquences radio.
33	20 A6	Radio.
34	30 A6	Allumage/démarrage – bus (fusibles 19, 20, 21, 22, 35, 36, 37, interrupteur d’installation).
35	5 A6	Module de commande du système de sécurité auxiliaire.
36	15 A6	Rétroviseur à fonction d’atténuation automatique ; Module de siège arrière chauffant.
37	20 A6	Module de volant chauffant ; Système de direction adaptatif des roues avant.
38	—	Non utilisé.

Schéma des fusibles et relais – Ford Edge

S’applique aux véhicules fabriqués les années :

2021, 2022.

Habitacle

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	–	Non utilisé.
2	10 A	Accessoires temporisés — logique d’onduleur de puissance, logique de toit ouvrant et interrupteur d’alimentation de la vitre conducteur.
3	7,5 A	Mémoires. Support lombaire. Recharge sans fil des accessoires.
4	20 A	Amplificateur de subwoofer.
5	–	Non utilisé.
6	10 A	Non utilisé (réserve).
7	10 A	Module de changement de vitesse.
8	5 A	Module de hayon. Module de hayon sans contact. Modem intégré.
9	5 A	Clavier à boutons.
10	–	Non utilisé.
11	–	Non utilisé.
12	7,5 A	Module de climatisation. Module de hayon central amélioré.
13	7,5 A	Tableau de bord. Module de commande de colonne de direction.
14	15 A	Non utilisé (réserve).
15	15 A	Module SYNC.
16	–	Non utilisé.
17	7,5 A	Module de commande des phares.
18	7,5 A	Non utilisé (réserve).

Numéro	Ampères [A]	Description
19	5 A	Non utilisé (réserve).
20	5 A	Interrupteur d’allumage à bouton.
21	5 A	Capteur de température et d’humidité dans le véhicule.
22	5 A	Non utilisé (réserve).
23	30 A	Vitre et rétroviseur de la porte conducteur. Module de porte conducteur. Indicateur de verrouillage de la porte conducteur. Éclairage de l’interrupteur de verrouillage conducteur.
24	30 A	Toit ouvrant.
25	20 A	Amplificateur.
26	30 A	Vitre et rétroviseur de la porte passager avant. Module de porte passager avant. Indicateur de verrouillage passager avant. Éclairage de l’interrupteur passager avant.
27	30 A	Non utilisé (réserve).
28	30 A	Non utilisé (réserve).
29	15 A	Alimentation améliorée de la porte centrale – connecteur OBD.
30	5 A	Non utilisé (réserve).
31	10 A	Module émetteur-récepteur. Affichage multifonction. Panneau de commande intégré.
32	20 A	Radio.
33	–	Non utilisé.
34	30 A	Circuit de démarrage (fusible 17,18, 21, 22, 35, 36, 37, interrupteur automatique 38).
35	5 A	Indicateur de désactivation de l’airbag passager.
36	15 A	Module de siège arrière chauffant.
37	20 A	Volant chauffant. Rétroviseur à atténuation automatique. Module de phares automatiques et de rétroviseurs latéraux qui empêchent le déport de voie.
38	30 A	Interrupteur de circuit. Vitre électrique de la vitre arrière droite. Vitre électrique de la vitre arrière gauche.

Compartiment moteur

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
1	—	Non utilisé.
2	—	Relais du moteur de démarreur.
3	15 A	Essuie-glace arrière. Capteur de pluie. Bobine de relais de la pompe d’essuie-glace arrière.
4	—	Relais du moteur de ventilateur.
5	20 A	Point d’alimentation 3 – console arrière.
6	—	Non utilisé.
7	20 A	Module de commande du groupe motopropulseur – puissance du véhicule 1.
8	20 A	Module de commande du groupe motopropulseur – alimentation du véhicule 2. Ventilation du réservoir. Valve de blocage des vapeurs. Sonde à oxygène chauffée.
9	—	Relais du module de commande du groupe motopropulseur.
10	20 A	Point d’alimentation 1 – conducteur avant.
11	15 A	Module de commande du groupe motopropulseur – puissance du véhicule 4.
12	15 A	Module de commande du groupe motopropulseur – alimentation du véhicule 3. Bobine de relais du module de transmission intégrale. Volets actifs. Chauffage de transmission active. Refroidissement auxiliaire. Dérivation du compresseur électrique. Valve de dosage à pression négative. Compresseur de climatisation.
13	—	Non utilisé.
14	—	Non utilisé.
15	—	Relais de démarrage.
16	20 A	Point d’alimentation 2 – conteneur de console.
17	20 A	Point d’alimentation 4 – coffre.
18	—	Non utilisé.
19	10 A	Direction assistée électronique au démarrage.
20	10 A	Réglage des phares.
21	—	Non utilisé.
22	10 A	Électroaimant d’embrayage de climatisation.
23	15 A	Système d’information sur l’angle mort. Caméra arrière. Radar de suivi avant. Module de qualité de tension (start/stop). Caméra avant divisée. Module de caméra avant divisée.
24	—	Non utilisé.
25	10 A	Système anti-blocage des freins au démarrage.
26	10 A	Module de commande du système de démarrage moteur.
27	—	Non utilisé.

Numéro	Ampères [A]	Description
28	10 A	Pompe d’essuie-glace arrière.
29	—	Non utilisé.
30	—	Non utilisé.
31	—	Non utilisé.
32	—	Relais de ventilateur électronique 1.
33	—	Relais d’embrayage de climatisation.
34	—	Non utilisé.
35	—	Non utilisé.
36	—	Non utilisé.
37	—	Non utilisé.
38	—	Relais de ventilateur électronique 2.
39	—	Relais de ventilateur électronique 3.
40	—	Relais de klaxon.
41	—	Relais de verrouillage de la colonne de direction.
42	—	Relais de pompe à carburant.
43	10 A	Rabattement simple du siège de deuxième rangée.
44	—	Non utilisé.
45	—	Non utilisé.
46	—	Non utilisé.
47	—	Non utilisé.
48	15 A	Alimentation du relais de verrouillage de la colonne de direction.
49	—	Non utilisé.
50	20 A	Klaxon.
51	—	Non utilisé.
52	—	Non utilisé.
53	—	Non utilisé.
54	10 A	Interrupteur de frein.
55	10 A	Capteur d’alternateur.
86	—	Non utilisé.

Compartiment moteur, partie inférieure

Numéro	Ampères [A]	Description
Numéro	Ampères [A]	Description
56	—	Non utilisé.
57	—	Non utilisé.
58	30 A	Alimentation de la pompe à carburant.
59	40 A	Ventilateur électronique 3.
60	40 A	Ventilateur électronique 1.
61	—	Non utilisé.
62	50 A	Module de commande de carrosserie 1.
63	25 A	Ventilateur électronique 2.
64	—	Non utilisé.
65	20 A	Siège avant chauffant.
66	15 A	Non utilisé (réserve).
67	50 A	Module de commande de carrosserie 2.
68	40 A	Lunette arrière chauffante.
69	30 A	Vannes du système anti-blocage.
70	30 A	Siège passager.

Numéro	Ampères [A]	Description
71	—	Non utilisé.
72	—	Non utilisé.
73	20 A	Sièges arrière chauffants.
74	30 A	Module de siège conducteur. Alimentation du siège conducteur
75	25 A	Moteur d’essuie-glace 1.
76	30 A	Module de hayon.
77	30 A	Module de siège climatisé.
78	40 A	Module d’éclairage de remorque.
79	40 A	Moteur de ventilateur.
80	25 A	Moteur d’essuie-glace 2.
81	40 A	Onduleur 110 V.
82	—	Non utilisé.
83-	—	Non utilisé.
84	30 A	Électroaimant du moteur de démarrage.
85	—	Non utilisé.
87	60 A	Pompe du système anti-blocage.

À propos du Ford Edge (2007-2022)

Le Ford Edge est un modèle de SUV populaire, introduit en 2007 et produit jusqu’en 2022. Cette voiture est connue pour son intérieur confortable, son design moderne et ses performances fiables. Le Ford Edge offre diverses options de motorisation, y compris des variantes essence et diesel, qui assurent une puissance suffisante pour la conduite quotidienne et les longs trajets. Au fil des ans, il a subi plusieurs modernisations qui ont apporté des améliorations en termes de technologies, de sécurité et de confort. Son intérieur spacieux et ses fonctionnalités avancées font du Ford Edge un choix idéal pour les familles et les individus à la recherche d’un véhicule fiable et élégant.

Schéma de la boîte à fusibles Ford Edge

Cette page présente le schéma de la boîte à fusibles pour le Ford Edge, essentiel pour l’identification et le remplacement des fusibles. La boîte à fusibles est généralement située dans le compartiment moteur et dans l’habitacle du véhicule, ce qui permet un accès facile aux fusibles. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour le fonctionnement sûr et fiable de votre véhicule, il est donc important de connaître son contenu et ses fonctions.
