Mitsubishi Colt (Z30) (2005-2012) – boîte à fusibles
Mitsubishi Colt (Z30) (2005-2012) – schéma des fusibles
Année de fabrication : 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012.
Le fusible de l’allume-cigare (prise de courant) dans la Mitsubishi Colt (Z30) est le fusible 25 dans la boîte à fusibles du compartiment moteur.

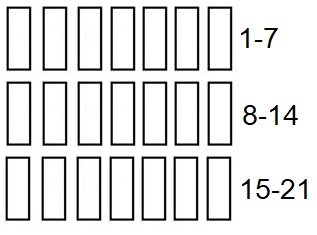

Boîte à fusibles
| Nr | Description | Ampérage [A] |
| 1 | Commutateur d’allumage | 40 |
| 2 | Système de vitres électriques | 40 |
| 3 | Ventilateur de radiateur | 40 |
| 4 | Transmission automatique | 40 |
| 5 | Dégivreur de vitres | 30 |
| 6 | Siège chauffant | 30 |
| 7 | – | – |
| 8 | Chauffage | 40 |
| 9 | Radio | 10 |
| 10 | Éclairage intérieur | 10 |
| 11 | Rétroviseur extérieur chauffant | 7,5 |
| 12 | Unité de commande électronique | 7,5 |
| 13 | Intermittence des essuie-glaces | 20 |
| 14 | Feu arrière (droit) | 7,5 |
| 15 | Feu arrière (gauche) | 7,5 |
| 16 | Moteur | 20 |
| 17 | Pompe à carburant | 15 |
| 18 | Klaxon | 10 |
| 19 | Phare avant (gauche) | 10 |
| 20 | Phare avant (droit) | 10 |
| 21 | – | – |
| 22 | – | – |
| 23 | Rétroviseurs extérieurs | 7,5 |
| 24 | Feu arrière de brouillard | 7,5 |
| 25 | Prise d’accessoires | 15 |
| 26 | Essuie-glace arrière | 15 |
| 27 | – | – |
| 28 | – | – |
| 29 | – | – |
| 30 | – | – |
| 31 | Clignotants | 10 |
| 32 | – | – |
| 33 | Verrouillage des portes | 15 |
| 34 | Phares antibrouillard avant | 15 |
| 35 | Phare de route (gauche) | 10 |
| 36 | Phare de route (droit) | 10 |
| 37 | Éclairage de recul | 7,5 |
| 38 | Contrôle moteur | 7,5 |
| 39 | Bobine d’allumage | 10 |
| 40 | Odomètre | 7,5 |
| 41 | Relais | 7,5 |
| 42 | Feux de freinage | 15 |
| 43 | Climatisation | 7,5 |
| 44 | – | – |
Relais
| Nr | Relais |
|---|---|
| Nr | Relais |
| 1 | Relais de vitres électriques |
| 2 | Relais de klaxon |
| 3 | — |
| 4 | Relais de feu arrière de brouillard |
| 5 | Relais de démarrage |
| 6 | Relais de gestion moteur |
| 7 | — |
| 8 | — |
| 9 | Relais de phare antibrouillard |
| 10 | Relais de ventilateur de chauffage |
| Nr | Relais |
|---|---|
| 11 | — |
| 12 | Relais de contrôle de transmission |
| 13 | Connecteur d’alimentation accessoires |
| 14 | — |
| 15 | — |
| 16 | Relais d’essuie-glaces |
| 17 | Relais de lunette arrière chauffante |
| 18 | Relais de chauffage de siège |
| 19 | Relais de feux de croisement |
| 20 | Relais de feux de route |
| 21 | — |
Boîte à fusibles dans le compartiment moteur
Emplacement de la boîte à fusibles
La boîte à fusibles est située sur le côté droit du compartiment moteur.

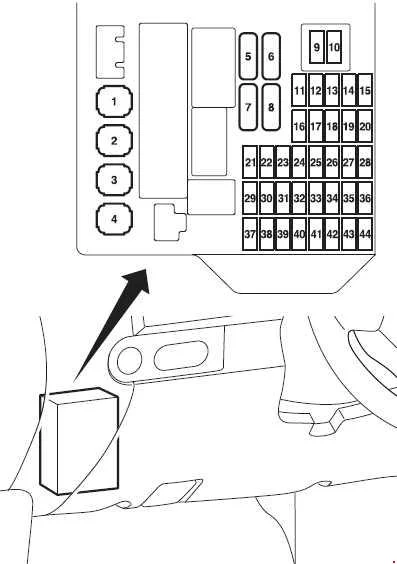

Schéma de la boîte à fusibles
Affectation des fusibles dans le compartiment moteur
| Nr | Ampérage [A] | Description |
|---|---|---|
| 1 | 120A | Fusible/bloc relais du tableau de bord |
| 2 | 120А/175A | Alternateur |
| 3 | 40А | ABS/ESP |
| 4 | 60A | Direction assistée |
| 5 | 30A | ABS/ESP |
| 6 | 80A | Fusible/bloc relais du tableau de bord |
À propos de la Mitsubishi Colt (Z30) (2005-2012)
La Mitsubishi Colt (Z30) est une voiture compacte produite de 2005 à 2012. Ce modèle est réputé pour sa fiabilité et sa praticité, ce qui en fait un choix populaire parmi les conducteurs urbains. La Colt (Z30) offre diverses options de motorisation, y compris des moteurs essence et diesel, allant de 1.1 à 1.5 litre. Grâce à sa compacité et à son utilisation efficace de l’espace, elle est idéale pour la conduite en ville, tout en offrant un confort et une sécurité suffisants pour les passagers. Le véhicule est équipé de technologies modernes et de dispositifs de sécurité qui augmentent son attrait sur le marché.
Schéma de la boîte à fusibles de la Mitsubishi Colt (Z30)
Cette page présente le schéma de la boîte à fusibles de la Mitsubishi Colt (Z30), essentiel pour l’entretien correct des systèmes électriques du véhicule. L’emplacement typique de la boîte à fusibles dans ce modèle est sous le tableau de bord et dans le compartiment moteur. Le schéma indique les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour maintenir la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration et de l’entretenir correctement.
