Mercedes-Benz Vito W638 (1996-2003) – Boîte à fusibles
Mercedes-Benz Vito w638 (1996-2003) – schéma de la boîte à fusibles
Année de fabrication : 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Le fusible de l’allume-cigare (prise de courant) dans le Mercedes Vito W638 (1996-2003) est le fusible 8 dans la boîte à fusibles sous la colonne de direction.
Boîte à fusibles sous la colonne de direction
| Numéro |
Ampères [A] |
Description |
| 1 | 10 15 |
Feu de position droit et feu arrière ;
Prise de remorque (term. 58R) M111 et OM601 (relais K71). |
| 2 | 10 15 |
Feu de croisement droit M111 et OM601
(connexion entre le faisceau principal et la console taxi II pour le feu de croisement droit). |
| 3 | 10 15 |
Feu de croisement gauche ;
Témoin de feu de croisement M111 et OM601 (connexion entre le faisceau principal et la console taxi II pour le feu de croisement gauche). |
| 4 | 15 | Klaxon ;
Feu arrière ; Système de verrouillage confort ; Relais combiné de verrouillage centralisé (term. 15). |
| 5 | 15 | Interrupteur et module de commande du régulateur de vitesse ;
Témoin d’arrêt ; M104.900 (témoin de défaut de transmission) |
| 6 | 20 | Lave-glace avant et arrière |
| 7 | 10 15 |
Témoin de sécurité ABS / ABD et ABS / ETS et affichage d’informations ;
Témoins ; Niveau d’eau du lave-glace avant ; Interrupteur de recirculation d’air ; Tachygraphe (term. 15) ; Prise de diagnostic ; Module de commande de surveillance des ampoules (term. 15) ; Ensemble d’indicateurs (term. 15) ; Éclairage de la boîte à gants, M104.900 (capteur de compteur kilométrique). |
| 8 | 20 | Allume-cigare , r
Radio (term. 30), et Antenne automatique, g Prise de coffre ; Porte coulissante ; Éclairage intérieur de la cabine du conducteur. |
| 9 | 10 15 |
Horloge ;
Feux de détresse ; Tachygraphe. |
| 10 | 7,5 15 |
Éclairage de la plaque d’immatriculation ;
Relais des feux de jour ; Relais du système de nettoyage des phares ; Éclairage de la cabine passagers ; Radio (term. 58) ; Éclairage de tous les interrupteurs ; Tachygraphe (term. 58) M111 et OM601 (faisceau principal / connexion console taxi II term. 58). |
| 11 | 10 15 |
Éclairage de la plaque d’immatriculation ;
Relais K71 (term. 58) ; Prise de remorque (term. 58L) ; Feu arrière gauche et feu de position. |
| 12 | 15 | Feu de croisement droit ;
Feu de brouillard arrière ; Relais des feux de jour K69. |
| 13 | 15 | Feu de croisement gauche ;
Relais des feux de jour K68. |
| 14 | 15 | Feu de brouillard |
| 15 | 15 | Radio (term. 15R) |
| 16 | – | Non utilisé |
| 17 | – | Non utilisé |
| 18 | – | Non utilisé |
| Relais | ||
| L | Relais des clignotants | |
| R | Relais d’essuie-glace | |

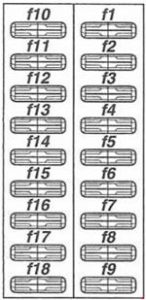

Boîte à fusibles dans le tableau de bord, côté droit
| Numéro |
Ampères [A] |
Description |
| 1 | 7,5 | Fenêtres ouvrantes droite et gauche |
| 2 | 30 | Fenêtre électrique avant droite ;
Toit ouvrant coulissant avant. |
| 3 | 30 | Fenêtre avant gauche ;
Toit ouvrant coulissant arrière. |
| 4 | 25 | Actionneurs de verrouillage centralisé |
| 5 | 10 | Éclairage intérieur ;
Miroir de courtoisie. |
| 6 | 20 | Prise intérieure gauche et droite |
| 7 | 7,5 | Téléphone réseau D ;
Téléphone portable. |
| 8 | 20 | Système d’alarme antivol (ATA) ;
Module de commande ATA (term. 30). |
| 9 | 10 | Système d’accumulation de chaleur résiduelle du moteur (MRA) ;
Relais de chauffage auxiliaire. |
| 10 | 7,5 10 |
Signal sonore du système d’alarme antivol |
| 11 | 7,5 | Lampe clignotante gauche (de l’ATA) |
| 12 | 7,5 | Lampe clignotante droite (de l’ATA) |
| 13 | 7,5 15 20 |
ATA |
| 14 | 7,5 | ATA |
| 15 | 7,5 | ATA |
| 16 | – | Non utilisé |
| 17 | – | Non utilisé |
| 18 | – | Non utilisé |

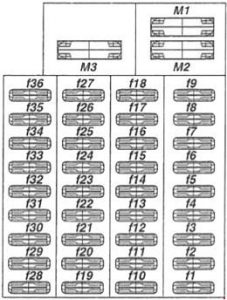

Boîte à fusibles et relais (structure du siège conducteur / véhicule avec volant à gauche)
| Numéro |
Ampères [A] |
Description |
| 1 | 7,5 10 |
Module de commande (term. 15) pour ABS et suspension pneumatique ;
ASR ; EBV. |
| 2 | 15 | Antidémarrage ;
Module de commande moteur (term. 15) M104.900 (bobine d’allumage, relais de pompe à carburant) M111 et OM601 (régulation du ralenti, module de commande moteur diesel) |
| 25 | Relais d’essuie-glace multifonction – arrière | |
| 3 | 7,5 | Ventilateur moteur ;
Contrôle de l’antidémarrage. |
| 4 | 15 | M104.900 (sonde à oxygène, relais de pompe à air secondaire, éclairage du carter d’huile du chauffage, module de commande multiport pour injection de carburant / allumage, purge du réservoir, commutation du collecteur d’admission secondaire et de la vanne du réservoir
M111 et OM601 (relais d’avertissement de ceinture de sécurité uniquement pour le Japon) |
| 25 | Radiateur d’air comprimé – ventilateur de radiateur d’huile diesel – essence | |
| 5 | 20 | M104.900 (6 injecteurs, pompe à carburant) ;
M111 et OM601 (bobines d’allumage, module de capteur de réservoir, 4 injecteurs). |
| 25 | Contrôle de la vanne ABS | |
| 6 | 10 | Transmission automatique ;
Antidémarrage et module de commande moteur (term. 30). |
| 7 | 15 | Témoins de contrôle électronique de niveau ;
Relais K26 (D +). |
| 30 | Chauffage de l’équipement de fonctionnement | |
| 8 | 10 | Module de commande d’airbag |
| 20 | Relais de nettoyage des phares | |
| 9 | 7,5 | Témoin d’airbag ;
Contrôle de chauffage auxiliaire. |
| 10 | 25 | Prise de remorque (term. 30) ;
Boîte à fusibles. |
| 11 | 30 | Module de commande de chauffage de lunette arrière (term. 30) ;
Alarme antivol ; Signal de contrôle de verrouillage centralisé. |
| 12 | 25 | Module de commande ABS (term. 30) |
| 10 | Unité de commande de chauffage | |
| 13 | 30 | Compresseur d’amortisseur pneumatique |
| 14 | 7,5 | Accessoires de chauffage ;
Module auxiliaire de clignotant de remorque ; Module de commande d’amortisseur pneumatique ; Tachygraphe (term. 30). |
| 15 | 7,5 | Unité radio bidirectionnelle |
| 16 | 15 | Relais de compresseur de climatisation ;
Interrupteur d’éclairage et module de commande du système de climatisation ; Module de commande du système d’accumulation de chaleur résiduelle du moteur (term. 15) ; Taximètre. |
| 17 | 15 | Module de commande de transmission automatique (term. 15) ;
Interrupteur de position et interrupteur d’éclairage ; Interrupteur de climatisation kick-down, M111 et OM601 (témoin de défaut de transmission) |
| 18 | 10 | Téléphone portable ;
Téléphone portable ; Module de commande du système d’avertissement antivol ; Régulation du rétroviseur (gauche, droit, incliné vers l’intérieur). |
| 19 | 10 | Relais des feux de jour K69 |
| 15 | Ventilation du carter d’huile (diesel) ;
Borne 15 (moteur essence). |
| 20 | 10 | Relais des feux de jour K68 |
| 15 | Borne 15 (moteur essence) | |
| 21 | 10 | Relais K71 (term. 58) |
| 15 | Bobine d’allumage (moteur essence) | |
| 22 | 40 | Chauffage avant |
| 20 | Pompe à carburant (moteur essence) | |
| 23 | 25 | Réglage du chauffage/position du siège droit ;
Relais d’essuie-glace arrière (term. 15). |
| 7,5 | ECU – unité de commande moteur (diesel) | |
| 24 | 30 | Réglage du chauffage / position du siège gauche |
| 25 | ECU – unité de commande moteur (diesel) | |
| 25 | 10 | Chauffage auxiliaire et relais de pompe à eau ;
Module de commande de chaleur résiduelle du moteur (term. 30). |
| 26 | 20 | Relais du système de lave-phares avant |
| 25 | Unité de commande de chauffage auxiliaire (diesel) ;
Chauffage auxiliaire avec amplificateur de chauffage. |
|
| 27 | 25 | Module de commande auxiliaire de chauffage d’eau (term. 30) ;
Radiateur moteur (turbodiesel). |
| 28 | 15 | Relais de borne D + ;
Feux de jour K89 Relais. |
| 29 | 10 | Feux de jour K69 Relais |
| 30 | 10 | Feux de jour K68 Relais |
| 31 | 10 | Relais de borne 58 |
| 32 | 30 | Chauffage de siège – siège gauche ;
Réglage de siège – siège gauche. |
| 33 | 25 | Chauffage de siège – siège droit ;
Réglage de siège – siège droit. |
| 34 | 7,5 | Séparateur d’eau |
| 35 | 7,5 | Chauffage arrière de climatisation |
| 36 | 15 | Chauffage arrière de climatisation |
| Relais |
||
| M1 | 40 | Ventilateur moteur (sans climatisation) |
| 60 | Ventilateur moteur (avec climatisation) | |
| М2 | 50 60 |
Module de commande ABS |
| М3 | 40 | M104.900 (pompe à air secondaire) ;
M111 et OM601 (non utilisé). |

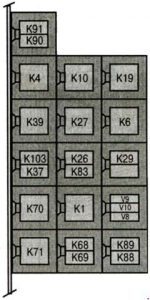

Relais
| Numéro |
Description |
| К91 | Relais de clignotant droit |
| К90 | Relais de clignotant gauche |
| К4 | Relais de circuit 15 |
| К10 | Compresseur d’amortisseur pneumatique |
| К19 | Relais de nettoyage des phares |
| К39 | Relais de pompe à carburant |
| К27 | Relais sans charge de siège |
| К6 | Relais ECU |
| К103 | Relais de pompe de support de refroidissement |
| К37 | Relais de klaxon |
| К26 | Témoins de contrôle électronique de niveau |
| К83 | Relais de feux de brouillard |
| К29 | Relais de chauffage (ZHE) |
| К70 | Relais de circuit 15 |
| К1 | Relais de démarreur |
| V9 | ATA 1 |
| V10 | ATA 2 |
| V8 | Diode de chauffage (ZHE) |
| K71 | Relais de connecteur 58 |
| K68 | Relais de feux de jour K68 |
| K69 | Relais de feux de jour K69 |
| K88 | Relais de feux de brouillard 1 (DRL) |
| K89 | Relais de feux de brouillard 2 (DRL) |
