Mercedes-Benz Classe S w140 (1992-1997) – Boîte à fusibles
Mercedes-Benz Classe S w140 (1992) – schéma de la boîte à fusibles (140545 50 00 SB 10.1.96)
Année de fabrication : 1992.
Le fusible de l’allume-cigare (prise de courant) dans la Mercedes Classe S w140 (1992) est le fusible 16 dans la boîte à fusibles.
Boîte à fusibles avant
| Fusible | Ampérage [A] | Couleur | Description |
| 1 | Vide | ||
| 2 | 30 | Vert clair | Relais, ventilateur auxiliaire |
| 3 | Vide | ||
| 4 | 40 | Ambre | Brosses |
| 5 | 40 | Ambre | Fusible d’alimentation, boîte à fusibles à l’arrière |
| 6 | 40 | Ambre | Lunette arrière chauffante (pas pour coupé) |
| 7 | 10 | Rouge | Système de lave-glace / essuie-phares |
| 8 | 7,5 | Marron | Éclairage de position / arrière gauche + SML |
| 9 | 7,5 | Marron | Éclairage de position / arrière droit, éclairage de plaque d’immatriculation. + SML |
| 10 | 7,5 | Marron | Feux de brouillard arrière |
| 11 | 7,5 | Marron | Feux de croisement gauche |
| 12 | 7,5 | Marron | Feu de croisement droit |
| 13 | 7,5 | Marron | Feux de route gauche, indicateur de feux de route |
| 14 | 7,5 | Marron | Feux de route droit |
| 15 | 15 | Vert clair | Relais combiné avant, clignotant, système d’essuie-glace / lave-glace, interrupteur f. chauffage. lunette arrière, airbag, signalisation de défauts. |
| 16 | 10 | Rouge | Allume-cigare, lumière dans la boîte à gants |
| 17 | 20 | Jaune | Instrument. tableau de bord, clignotant / avertisseur. clignotant, éclairage de plafond, (capteur d’angle de braquage) |
| 18 | 15 | Vert clair | Climatisation automatique (ordinateur de bord) |
| 19 | 7,5 | Marron | Vide |
| 20 | 7,5 | Marron | Unité de commande et compresseur de climatisation, climatisation automatique |
| 21 | 20 | Jaune | Chauffage essuie-glace / lave-glace, rétroviseur extérieur, tr. refroidisseur d’huile, unité de commande A / C |
| 22 | 7,5 | Marron | Radio, contrôle des ceintures à double ressort (chauffage des sièges avant, ordinateur de bord) |
| 23 | 7,5 | Marron | Feu stop, interrupteur ASR, régulateur de vitesse |
| 24 | 7,5 | Marron | Kit de clignotants, unité de commande des ampoules, plafonnier embrayage magnétique-pompe à air, protection anti-éblouissement |
| 25 | 15 | Vert clair | Contrôle des clignotants, klaxon des ventilateurs, feu de recul, transmission automatique |
| 26 | 10 | Rouge | Feu de brouillard |
| 27 | Vide | ||
| 28 | 7,5 | Marron | Série automatique |
| 29 | 20 | Jaune | (Courant de charge, chauffage des sièges avant) |
| 30 | 20 | Jaune | Réglage du siège mémoire, réglage du volant / rétroviseur. mémoire, réglage du volant, réglage des rétroviseurs. |
| 31 | 30 | Vert clair | (Banquette arrière, appuie-tête) non pour Coupé |
| (Siège arrière individuel avec appuie-tête, gauche) non pour Coupé | |||
| 32 | 30 | Vert clair | (Siège arrière individuel avec appuie-tête, droit) non pour Coupé |
| 7,5 | Marron | Appuie-têtes arrière gauche, droit (Coupé uniquement) | |
| 33 | Vide | ||
| 34 | 7,5 | Marron | Bras de transport de ceinture de sécurité. (coupé), (chauffage des sièges avant) |
| 35 | 15 | Vert clair | (Pare-soleil), circuit de relais de confort |
| 36 | Vide | ||
| 37 | 30 | Vert clair | Réglage du siège avant gauche |
| 38 | 30 | Vert clair | Réglage du siège avant gauche |
| 39 | Vide | ||
| 40 | 30 | Vert clair | Réglage du siège avant droit |
| 41 | 30 | Vert clair | Réglage du siège avant droit |

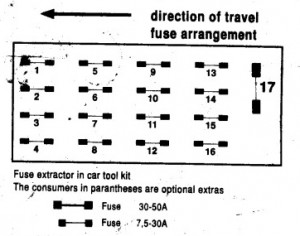

Boîte à fusibles arrière
| Fusible | Ampérage [A] | Couleur | Description |
| 1 | 15 | Vert clair | (Climatisation arrière) |
| 2 | 7,5 | Marron | Antivandalisme, télécommande infrarouge, (chauffage des sièges arrière) |
| 3 | 20 | Jaune | Verrouillage centralisé. syst., système de verrouillage. assist., allume-cigare, arrière |
| 4 | Vide | ||
| 5 | 30 | Vert clair | Commande de vitres |
| 6 | 30 | Vert clair | Commande de vitres |
| 7 | 7,5 | Marron | Éclairage du miroir de courtoisie arrière |
| 10 | Rouge | Éclairage du miroir de courtoisie arrière, (réfrigérateur) | |
| 8 | Vide | ||
| 9 | 30 | Vert clair | (Système d’assistance au verrouillage) |
| 10 | 7,5 | Marron | (Téléphone) |
| 11 | 20 | Jaune | Commande de vitres, éclairage du coffre, système de verrouillage centralisé, (plafonnier / lecture, arrière) |
| 12 | 20 | Jaune | (Courant de charge, chauffage des sièges arrière) |
| 13 | 30 | Vert clair | Pompe à carburant |
| 14 | 25 | Blanc | (Toit ouvrant) |
| 15 | 25 | Blanc | Sy / télécommande infrarouge, appuie-têtes arrière |
| 16 | 30 | Vert clair | Tuner, amplificateur, système audio |
| 17 | Vide |
Mercedes-Benz Classe S w140 (1997) – schéma de la boîte à fusibles
Le seul mot « Classe S » sonne très exclusif. Mercedes commercialise des limousines exclusives de ce segment depuis 1972. Dans sa catégorie, la Mercedes Classe S est la voiture la plus populaire. Le modèle W140 est quelque chose qui nous rappelle sans aucun doute les années 90. La Classe S est une classe à part entière. Élégance, fiabilité et ainsi de suite…
Année de fabrication : 1997.
Le fusible de l’allume-cigare (prise de courant) dans la Mercedes Classe S w140 (1997) est le fusible 16 dans la boîte à fusibles.
Boîte à fusibles avant
| Fusible | Ampérage [A] | Couleur | Description |
| 1 | Vide | ||
| 2 | 30 | Vert clair | Ventilateur auxiliaire |
| 3 | 40 | Ambre | Relais de fonction temporisée, moteur d’essuie-glace |
| 4 | Vide | ||
| 5 | 40 | Ambre | Fusible d’alimentation, boîte à fusibles à l’arrière |
| 6 | 40 | Ambre | (Pompe à air électrique) |
| 7 | 7,5 | Marron | (Régulation du flux des phares) |
| 8 | 7,5 | Marron | Feu de position / arrière gauche + SML |
| 9 | 15 | Bleu clair | Stationnement / feu arrière droit, éclairage de plaque d’immatriculation. + SML, système d’essuie-glace / lave-phares, feux de jour |
| 10 | 7,5 | Marron | Feu de brouillard arrière |
| 11 | 15 | Bleu clair | Feux de croisement gauche |
| 12 | 15 | Bleu clair | Feu de croisement droit |
| 13 | 7,5 | Marron | Feux de route gauche, indicateur de feux de route |
| 14 | 7,5 | Marron | Feux de route droit, feux de jour |
| 15 | 15 | Bleu clair | Radio, contrôle de la ceinture à double ressort, miroir de courtoisie (chauffage de siège, ordinateur de bord), clignotant avant, essuie-glace / lave-glace – système, signalisation de défaut d’airbag de capteur de pluie |
| 16 | 15 | Bleu clair | Allume-cigare |
| 17 | 20 | Jaune | Instrument. tableau de bord, clignotant / avertisseur de danger. clignotant, éclairage de plafond (capteur d’angle de braquage), pour diesel : désactivation par clé |
| 18 | 15 | Bleu clair | Climatisation automatique (ordinateur de bord) |
| 19 | 7,5 | Marron | Avertissement de vitesse des ceintures de sécurité |
| 20 | 10 | Rouge | Unité de commande et compresseur de climatisation, climatisation automatique, unité de commande des feux de jour |
| 21 | 20 | Jaune | Chauffage essuie-glace / lave-glace, rétroviseur extérieur, tr. refroidisseur d’huile, climatisation automatique |
| 22 | 15 | Bleu clair | Bobines d’allumage |
| 23 | 7,5 | Marron | Feu stop, interrupteur ASR, régulateur de vitesse |
| 24 | 7,5 | Marron | Kit de clignotants, unité de commande des ampoules, éclairage de plafond feux de jour, (pompe à air magnétique), protection anti-éblouissement |
| 25 | 15 | Bleu clair | Lampe de recul, contrôle de la vanne de commutation de la transmission automatique HMS-SFI (Motronic), klaxon |
| 26 | 10 | Rouge | Feu de brouillard |
| 27 | Vide | ||
| 28 | 7,5 | Marron | Antenne automatique |
| 29 | 20 | Jaune | (Courant de charge, chauffage des sièges avant) |
| 30 | 20 | Jaune | Réglage du siège mémoire, réglage du volant / rétroviseur. mémoire, réglage du volant, réglage des rétroviseurs, |
| 31 | 30 | Vert clair | (Banquette arrière, appuie-tête) non pour Coupé |
| (Siège arrière individuel avec appuie-tête, gauche), non pour Coupé | |||
| 32 | 30 | Vert clair | (Siège arrière individuel avec appuie-tête, droit), non pour Coupé |
| 7,5 | Marron | Appuie-têtes arrière gauche, droit (Coupé uniquement) | |
| 33 | Vide | ||
| 34 | 7,5 | Marron | Bras de transport de ceinture de sécurité. (coupé), (chauffage des sièges avant) |
| 35 | 15 | Bleu clair | (Pare-soleil), circuit de relais de confort |
| 36 | Vide | ||
| 37 | 30 | Vert clair | Réglage du siège avant gauche |
| 38 | 30 | Vert clair | Réglage du siège avant gauche |
| 39 | Vide | ||
| 40 | 30 | Vert clair | Réglage du siège avant droit |
| 41 | 30 | Vert clair | Réglage du siège avant droit |
Boîte à fusibles arrière
| Fusible | Ampérage [A] | Couleur | Description |
| 1 | 15 | Bleu clair | (Climatisation arrière) |
| 2 | 7,5 | Marron | Système de verrouillage antivol, télécommande infrarouge, (chauffage des sièges arrière) |
| 3 | 20 | Jaune | Verrouillage centralisé. système, système de verrouillage. assistance, allume-cigare, arrière |
| 4 | Vide | ||
| 5 | 30 | Vert clair | Commande de vitres |
| 6 | 30 | Vert très clair | Commande de vitres |
| 7 | 7,5 | Marron | Éclairage du miroir de courtoisie arrière |
| 10 | Rouge | Éclairage du miroir de courtoisie arrière, (réfrigérateur) | |
| 8 | Vide | ||
| 9 | 30 | Vert clair | (Système d’assistance au verrouillage) |
| 10 | 7,5 | Marron | (Téléphone) |
| 11 | 20 | Jaune | Commande de vitres, éclairage du coffre, système de verrouillage centralisé, (plafonnier / lecture, arrière) |
| 12 | 20 | Jaune | (Courant de charge, chauffage des sièges arrière) |
| 13 | 30 | Vert clair | Pompe à carburant |
| 14 | 25 | Blanc | (Toit ouvrant) |
| 15 | 25 | Blanc | Sy / télécommande infrarouge, appuie-têtes arrière |
| 16 | 30 | Vert clair | Tuner, amplificateur, système audio |
| 17 | Vide |
À propos de la Mercedes-Benz Classe S w140 (1992-1997)
La Mercedes-Benz Classe S w140, produite de 1992 à 1997, est réputée pour sa robustesse et son luxe, représentant le summum de la technologie et du confort de son époque. Ce modèle était équipé d’une large gamme de moteurs, y compris des six cylindres, des huit cylindres et même des douze cylindres à essence, offrant des performances exceptionnelles et une conduite souple. Grâce à ses caractéristiques innovantes, telles que le double vitrage pour une meilleure isolation et des éléments de sécurité avancés, la w140 est devenue un symbole de prestige et de qualité. L’intérieur a été conçu avec une attention particulière aux détails et au confort, ce qui en fait un choix idéal pour ceux qui recherchent une conduite luxueuse.
Schéma de la boîte à fusibles Mercedes-Benz Classe S w140
Cette page présente le schéma de la boîte à fusibles pour la Mercedes-Benz Classe S w140, essentiel pour l’entretien et les réparations corrects du véhicule. Dans ce modèle, les boîtes à fusibles sont généralement situées dans le compartiment moteur et à l’intérieur du véhicule, généralement sous le tableau de bord ou dans le coffre. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs d’ampérage et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de rechange de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir des informations précises sur sa configuration.
