Mercedes-Benz Classe C w203 AMG (C260 Sport 2006) – Boîte à fusibles
Mercedes-Benz Classe C w203 AMG (C260 Sport 2006) – schéma de la boîte à fusibles
Année de fabrication : 2006.

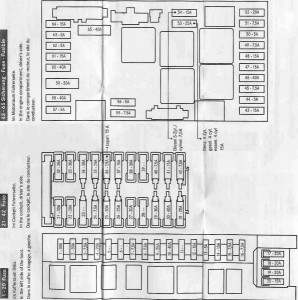

Le fusible de l’allume-cigare (prise de courant) dans la Mercedes Classe C w203 AMG (C260 Sport 2006) est le fusible 47 dans la boîte à fusibles.
Description des fusibles
| Description | Numéro |
| ABS | 56,59,60,62 |
| Appuie-tête actif | 7 |
| Témoins d’airbags | 41,42,45,49 |
| Unité de commande d’airbag,
airbag latéral |
45,49 |
| Climatisation (SE) | 41,51 |
| Alarme antivol (SE) | 8,9,41 |
| Système de chauffage automatique | 41 |
| Chauffage auxiliaire (SE) | 35 |
| Moteur de ventilateur
(chauffage, climatisation) |
30,41 |
| Feux de stop | 62 |
| Changeur de CD | 24 |
| Verrouillage centralisé | électronique |
| Verrouillage centralisé – interrupteur arrière | 41 |
| Allume-cigare | 47 |
| COMAND (SE) | 64 |
| Verrouillage confort | 8,9,21,22,32,33 |
| Éclairage intérieur (SE) | 21,22 |
| Connecteur de diagnostic | 62 |
| Éclairage de plafond | 3,9 |
| Programme de stabilité électronique | 55,56,57,59,60,62 |
| Électronique moteur | 48,53,54 |
| Arrêt d’urgence du moteur | 53,54 |
| Ventilateur moteur | 51 |
| Système de chaleur résiduelle du moteur. (SE) | 30,41,51 |
| Klaxon | 43 |
| Phares antibrouillard | électronique |
| Déverrouillage du bouchon de filtre à carburant | 15 |
| Pompe à carburant | 4 |
| Ouvre-porte de garage (SE) | 9 |
| Éclairage de la boîte à gants | 47 |
| Feu de détresse | 41 |
| Feu de détresse | 41 |
| Clignotants de phares | électronique |
| Réglage de la portée des phares. (SE) | 51 |
| Système de lave-phares (SE) | 63 |
| Lunette arrière chauffante | 10,41 |
| Feux de route ;
Témoin de feux de route. |
électronique |
| Tableau de bord | 42 |
| Système de commande vocale (SE) | 13,16 |
| Éclairage de plaque d’immatriculation | électronique |
| Verrouillage anti-retour | électronique |
| Éclairage des feux de croisement | 62,63 |
| Miroir de courtoisie (SE) | 9 |
| Réglage du rétroviseur | 21,22,63 |
| Réglage automatique du rétroviseur (SE) | 9,21 |
| Fonction de rabattement des rétroviseurs (SE) | 21,22,63 |
| Rétroviseur chauffant | 21,22 |
| Dossier multiconfigurable (SA) | 13,19 |
| Volant multifonction | électronique |
| Système de navigation (SE) | 13,19 |
| Feux de stationnement – arrière | électronique |
| Système Parktronic (SE) | 13,41 |
| Prise de courant (SE) | 12,20 |
| Prise de courant – coffre (SE) | 12 |
| Vitres avant électriques | 21,22 |
| Vitres arrière électriques | 21,32,33 |
| Radio | 64,36 |
| Capteur de pluie (SE) | 9 |
| Feu antibrouillard arrière | électronique |
| Déverrouillage de l’appuie-tête arrière | 41 |
| Système de pulvérisation de la lunette arrière | 14,41 |
| Déverrouillage à distance du démarrage, coffre | 8,21 |
| Éclairage de recul | électronique |
| Radio satellite | 16 |
| Réglage du siège – conducteur | 2,21,29 |
| Réglage du siège – passager | 1,22,34 |
| Chauffage de siège (SE) | 25,41 |
| Système audio (SE) | 26 |
| Démarrage | 31,52,57 |
| Verrouillage de la direction | 31 |
| Réglage de la direction (SE) | 2,21,27, [29 sp.-coupe] |
| Pare-soleil pour lunette arrière (SE) | 20,41 |
| Allumer l’éclairage | 9,21,22,32,33,41,50 |
| TeleAid (SE) | 40,44 |
| Système téléphonique (SE) | 13,16,40,44,36 |
| Toit ouvrant (SE) | 9 |
| Éclairage de remorque (SE) | 17 |
| Remorque, alimentation (SE) | 18 |
| Électronique de transmission (SE) | 55,58,61 |
| Clignotants, témoin lumineux ts | électronique |
| Pompe de lave-glace | électronique |
| Essuie-glaces | 46 |
À propos de la Mercedes-Benz Classe C w203 AMG (C260 Sport 2006)
La Mercedes-Benz Classe C w203 AMG (C260 Sport 2006) est un modèle sportif qui allie élégance et performance. Ce modèle est réputé pour son design dynamique et sa fabrication précise, ce qui en fait un favori parmi les passionnés de la marque Mercedes-Benz. Sous le capot, on peut trouver un moteur puissant qui offre d’excellentes performances et caractéristiques de conduite. L’intérieur du véhicule est équipé de technologies modernes et de matériaux de qualité, garantissant confort et luxe pendant la conduite. Ce modèle est idéal pour ceux qui recherchent une combinaison d’esprit sportif et de confort.

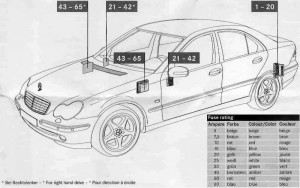

Schéma de la boîte à fusibles Mercedes-Benz Classe C w203 AMG (C260 Sport 2006)
Cette page présente le schéma de la boîte à fusibles pour la Mercedes-Benz Classe C w203 AMG (C260 Sport 2006). Dans ce modèle, la boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur, plus précisément sous le tableau de bord. Les diagrammes sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants protégés. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important d’avoir des informations précises sur son contenu et son emplacement.
