Citroën C4 Aircross (2011-2016) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Citroën C4 Aircross 2011-2016, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Citroen C4 Aircross (2011-2016) – schéma de la boîte à fusibles
Année de fabrication : 2011, 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) dans le Citroen C4 Aircross (2011-2016) est le fusible 13 dans la boîte à fusibles sous le tableau de bord.

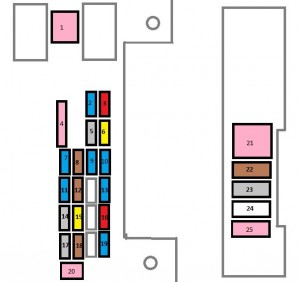

Boîte à fusibles sous le tableau de bord
| Fusible | Ampérage [A] | Description |
| 1 | 30 | Ventilateur d’habitacle |
| 2 | 15 | Feux de stop, troisième feu de stop |
| 3 | 10 | Feux de brouillard arrière |
| 4 | 30 | Essuie-glace avant, lave-glace |
| 6 | 20 | Verrouillage centralisé, rétroviseurs électriques |
| 7 | 15 | Système audio, télématique, module USB, système Bluetooth |
| 8 | 7,5 | Clé avec télécommande, unité de commande de climatisation, tableau de bord, vitres électriques, capteurs de pluie et de soleil, alarme, panneau de commande, commandes au volant |
| 9 | 15 | Panneau de commande et éclairage de l’habitacle |
| 10 | 15 | Feux de détresse |
| 11 | 15 | Essuie-glace arrière |
| 12 | 7,5 | Tableau de bord, écran multifonction, capteur de stationnement, sièges chauffants, lunette arrière chauffante, store électrique, réglage automatique des phares |
| 13 | 15 | Allume-cigare, prise accessoire |
| 15 | 20 | Store électrique |
| 16 | 10 | Rétroviseurs extérieurs, système audio |
| 18 | 7,5 | Feux de recul |
| 19 | 15 | Prise accessoire |
| 20 | 30 | Lève-vitres électriques |
| 21 | 30 | Lunette arrière chauffante |
| 22 | 7,5 | Rétroviseurs latéraux chauffants |
| 24 | 25 | Siège électrique conducteur et passager |
| 25 | 30 | Sièges chauffants |

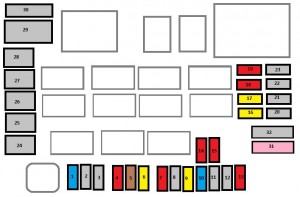

Boîte à fusibles dans le compartiment moteur
| Fusible | Ampérage [A] | Fonctionnement |
| 1 | 15 | Phares antibrouillard avant |
| 4 | 10 | Klaxon |
| 5 | 7,5 | Alternateur |
| 6 | 20 | Lave-phares |
| 7 | 10 | Climatisation |
| 9 | 20 | Alarme |
| 10 | 15 | Dégivrage, essuie-glaces |
| 11 | – | Non utilisé |
| 12 | – | Non utilisé |
| 13 | 10 | Feux de jour |
| 14 | 10 | Feu de route gauche |
| 15 | 10 | Feu de route droit |
| 16 | 20 | Feux de croisement avant gauche (xénon) |
| 17 | 20 | Feux de croisement avant droit (halogène), réglage manuel et automatique des phares |
| 18 | 10 | Feux de croisement avant gauche (halogène), réglage manuel et automatique des phares |
| 19 | 10 | Feu de croisement avant droit (halogène) |
| 31 | 30 | Amplificateur audio |
Fusible de rechange
| Fusible | Ampérage [A] |
| 33 | 10 |
| 34 | 15 |
| 36 | 20 |
À propos du Citroen C4 Aircross (2011-2016)
Le Citroen C4 Aircross, produit de 2011 à 2016, est un SUV compact issu d’une collaboration avec Mitsubishi. Ce modèle est réputé pour son design moderne et sa praticité, ce qui le rend idéal pour la conduite en ville comme hors agglomération. Le C4 Aircross propose diverses motorisations, y compris des moteurs essence et diesel, offrant un équilibre entre performance et efficacité. L’intérieur du véhicule est conçu en mettant l’accent sur le confort et la technologie, offrant amplement d’espace pour les passagers et les bagages. Avec une traction avant ou intégrale, ce modèle offre flexibilité et sécurité dans diverses conditions de conduite.
Schéma de la boîte à fusibles du Citroen C4 Aircross
Cette page présente le schéma de la boîte à fusibles du Citroen C4 Aircross, essentiel pour l’entretien et les réparations du véhicule. La boîte à fusibles est généralement située à l’intérieur du véhicule, le plus souvent sous le tableau de bord côté conducteur, et une deuxième boîte à fusibles peut être placée dans le compartiment moteur. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important de toujours utiliser des fusibles de même ampérage afin d’éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa disposition et ses fonctions.
