Mercedes-Benz Classe C W202 (1993-2001) – Boîte à fusibles
Mercedes-Benz Classe C w202 (1993-2001) – schéma de la boîte à fusibles
Année de fabrication : 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Le fusible de l’allume-cigare (prise de courant) de la Mercedes Classe C w202 (1993-2001) est le fusible 2 dans la boîte à fusibles du compartiment moteur.

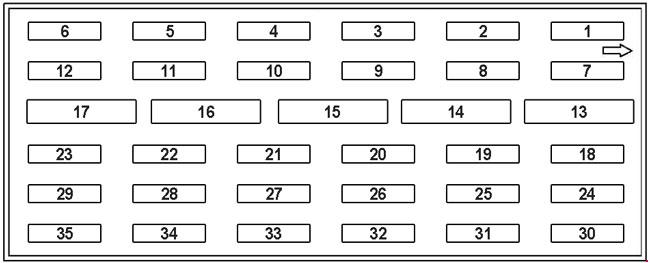

Boîte à fusibles principale dans le compartiment moteur (jusqu’au 30.11.94)
| Numéro | Ampérage [A] | Description |
| 1 | 7,5 | Phare de croisement droit |
| 2 | 15 | Allume-cigare avant avec éclairage de cendrier ; Lampe de boîte à gants avec interrupteur ; Radio (jusqu’au 09/93). |
| 3 | 10 | Module de commande d’avertissement de ceinture de sécurité (USA) ; Module de commande de bouton de chauffage automatique ; Module de commande de bouton de climatisation automatique (AC) ; Bouton de commande de climatisation (tempomatic) ; Relais de limitation de temps pour l’utilisation de la chaleur résiduelle du moteur ; Radio ; Module de commande de ceinture de sécurité et d’avertissement de vitesse du véhicule. |
| 4 | 15 | Feux de détresse avec remorque ; Kit de clignotants ; Minuteur ; Avertisseur sonore ; Signal sur le toit du taxi. |
| 5 | 20 | Ceinture de sécurité et module de commande d’avertissement de vitesse du véhicule ; Radio ; Module de chauffage automatique à bouton ; Climatisation automatique (AC) ; Module de commande de bouton de climatisation (tempmatic) ; Module de commande de bouton pour l’utilisation de la chaleur résiduelle du moteur relais avec minuterie ; Klaxon. |
| 6 | 7,5 | Clignotants avec remorque |
| 7 | 7,5 | Phare de croisement gauche |
| 8 | 7,5 | Interrupteur de dégivrage de la lunette arrière |
| 9 | 7,5 | Éclairage de l’allume-cigare ; Éclairage de la plaque d’immatriculation ; Kit de clignotants, éclairage des instruments. |
| 10 | – | Réserve |
| 11 | 7,5 | Relais auxiliaire de ventilateur, 1er et 2ème étage (K9) ; Climatisation automatique / climatisation (tempmatic) ; Bouton de commande de climatisation automatique (AC) ; Module de commande de climatisation (tempmatic) ; Module de commande de bouton. |
| 12 | 10 | Interrupteur de feux de stop ; Feu de stop de remorque ; Signal de freinage pour ABS ; Signal de freinage pour ASR ; Signal de freinage pour ASD ; Signal de freinage pour régulateur de vitesse ; Module de régulateur de vitesse ; Kit de clignotants, témoin de défaillance d’ampoule ; Module de surveillance des défaillances des feux extérieurs. |
| 13 | 30 | Relais auxiliaire de ventilateur, premier et deuxième étage |
| 14 | 30 | Unité de recirculation des systèmes de chauffage : Moteur de ventilateur ; Régulateur de ventilateur. |
| 15 | 30 | Interrupteur combiné : Clignotants de phares ; Système de nettoyage des phares ; Pompe de lave-glace ; Moteur d’essuie-glace ; Relais combiné. |
| 16 | 30 | Relais combiné : Commande de dégivrage de la lunette arrière |
| 17 | 40 | Relais d’injection d’air, moteur 104 HFM-SFI |
| 18 | 7,5 | Via le module de surveillance des défaillances des feux extérieurs : Feu de position/feu arrière gauche ; Feu de position avant gauche ; Feu de position arrière gauche ; Feu arrière de remorque. |
| 19 | 7,5 | Phare de route droit |
| 20 | 10 | Interrupteur électrique de la lunette arrière ; Radio ; Module de commande de siège avant chauffant (HS). |
| 21 | 20 | Antenne automatique |
| 7,5 | Radio | |
| 22 | 10 | Feux de brouillard droit et gauche |
| 23 | 15 | Relais de protection contre les surcharges ; Relais qui désactive la fonction kick-down ; Connecteur de bus de données ; Interrupteur de pédale d’embrayage, réglage de la vitesse minimale ; Valve de commande de lavage ; Relais temporisé de préchauffage ; Module de commande de préparation du mélange de vitesse du moteur ; Interrupteur de régulateur de vitesse ; Régulateur d’arbre à cames ; Relais de chauffage du collecteur d’admission ; Valve de vidange du réservoir ; Valve de commutation du collecteur d’admission à résonance variable. |
| 24 | 10 | Système de nettoyage des phares ; Via le module de surveillance des défaillances des feux extérieurs : Feu de position droit, feu arrière ; Feu de position avant droit ; Feu de position arrière droit ; Feu arrière de remorque. |
| 25 | 7,5 | Phare de route gauche ; Témoin de phares de route |
| 26 | 7,5 | Émetteur/récepteur téléphonique ; Relais portable ; Module de commande de confort ; Témoin de défaillance SRS. |
| 27 | 7,5 | Témoin d’entrée/sortie de porte avant gauche ; Témoin d’entrée/sortie de porte avant droite ; Connecteur de bus de données. |
| 28 | 7,5 | Feu de brouillard arrière avec remorque |
| 29 | 15 | Buse de lave-glace chauffante gauche/droite ; Réglage du rétroviseur extérieur avec rétroviseurs chauffants : Interrupteur de rétroviseur extérieur/intérieur (S50) ; Chauffage de rétroviseur ; Interrupteur de feux de recul, transmission manuelle ; Interrupteur de verrouillage de démarreur/feux de recul ; Transmission automatique. |
| 30 | 10 | Système de nettoyage des phares : Relais de lave-phares ; Moteur d’essuie-glace de phare gauche et droit. |
| 31 | – | Réserve |
| 32 | 7,5 | Connecteur de test pour module de diagnostic II (USA) ; Module de diagnostic II (USA). |
| 33 | 15 | Plafonnier avant avec temporisation d’extinction et lampe de lecture ; Plafonnier arrière ; Lumière de coffre ; Pare-soleil gauche et droit avec miroir de courtoisie éclairé ; Équipement du système pneumatique, verrouillage centralisé. |
| 34 | 10 | Rétroviseur extérieur avec fonction de rabattement/déploiement ; Valve de déverrouillage d’appui-tête avec temporisation d’extinction ; Module de commande de feux de jour. |
| 35 | 7,5 | Équipement du système pneumatique, verrouillage centralisé ; Plafonnier avant avec temporisation d’extinction et lampe de lecture ; Relais d’immobilisation ; Module de commande ATA avec/sans télécommande infrarouge ; Module de commande de reconnaissance de remorque. |
Boîte à fusibles principale dans le compartiment moteur (01.12.94-31.05.97)

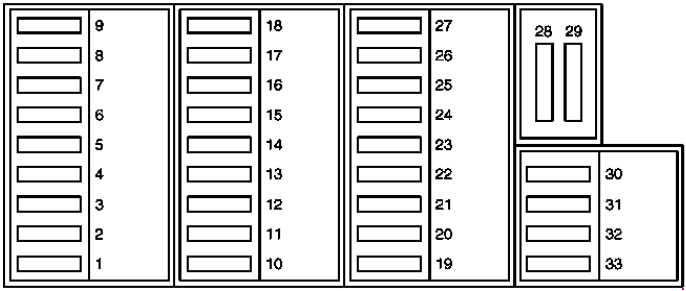

du 01.12.94 au 31.08.96

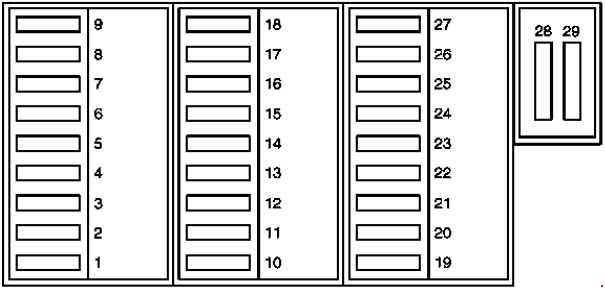

du 01.09.96 au 31.05.97
| Numéro | Ampérage [A] | Description |
| 1 | 7,5 | Clignotants ; Feux de taximètre, taxi (jusqu’au 31.08.95). |
| 2 | 20 | du 01.12.94 au 31.08.95 : Klaxon ; Chauffage automatique ; Pompe de circulation d’eau chaude ; Module de commande de bouton de chauffage automatique Duo valve ; Chauffage automatique avec recirculation d’air et système d’utilisation de la chaleur résiduelle du moteur : Unité de commande de chauffage avec recirculation d’air ; Ventilateur extracteur ; Module de commande de boutons de climatisation (tempmatic) ; Module de commande de boutons de climatisation automatique (AC) ; Module de commande de feux de jour ; Module de commande d’avertissement de ceinture de sécurité ; Module de commande de ceintures de sécurité et de vitesse du véhicule. |
| 15 | du 01.09.95 au 31.05.97 : Klaxon ; Climatisation (Tempmatic) : Module de commande électrique de ventilateur de type extracteur ; Valve de recirculation d’air ; Climatisation (Tempmatic) ou Climatisation (Automatique) ; Module de commande électrique de ventilateur de type extracteur ; Module de commande de feux de jour. | |
| 3 | 10 | du 01.12.94 au 31.08.95 : Tableau de bord ; Module de surveillance des défaillances des feux extérieurs ; Interrupteur de feux de stop : Feu de stop ; Feu de stop de remorque ; Signal de freinage pour régulateur de vitesse ; Signal de freinage pour ABS ; Signal de freinage pour ASR ; Signal de freinage pour ASD ; Module de régulateur de vitesse/interrupteur de feux de stop avec prise intermédiaire. |
| 7,5 | du 01.09.95 au 31.08.96 : Tableau de bord ; Module de surveillance des défaillances des feux extérieurs ; Taximètre, taxi. | |
| 15 | du 01.09.96 au 31.05.97 : Tableau de bord ; Module de surveillance des défaillances des feux extérieurs ; Interrupteur de feux de stop : Feux de stop ; Feux de stop de remorque ; Feu de stop central monté en haut ; Module de commande du système de traction ; Buses de lave-glace chauffantes ; Taximètre. | |
| 4 | 7,5 | Feu de croisement droit |
| 15 | Feu de croisement ATA | |
| 5 | 7,5 | Feu de croisement gauche |
| 6 | 7,5 | Feu de route droit |
| 7 | 7,5 | Feu de route gauche ; Clignotant de feux de route ; |
| 8 | 10 | Feu de brouillard gauche ; Feu de brouillard droit. |
| 9 | 40 | jusqu’au 31.08.95 : Régulateur de ventilateur, climatisation (automatique) / climatisation (tempmatic) |
| 30 | du 01.09.95 au 31.05.97 : Régulateur de ventilateur, climatisation (automatique) / climatisation (tempmatic) | |
| 10 | 15 | Feux de détresse avec remorque ; Kit de clignotants ; Signal sur le toit du taxi. |
| 11 | 40 | Dégivreur de lunette arrière : Relais combiné (clignotant / signal d’avertissement, lunette arrière chauffante, moteur d’essuie-glace) |
| 12 | 20 | jusqu’au 31.08.95 : Chauffage automatique avec recirculation d’air et système d’utilisation de la chaleur résiduelle du moteur : Pompe de circulation d’eau chaude ; Valve de commutation de volets d’air frais/recirculé ; Double valve ; Module de commande de boutons de climatisation (tempmatic) ; Module de commande de boutons de climatisation automatique (AC) ; Module de commande d’avertissement de ceinture de sécurité ; Chauffage automatique avec recirculation d’air et système d’utilisation de la chaleur résiduelle du moteur : Relais temporisé pour l’utilisation de la chaleur résiduelle du moteur ; Allume-cigare (option client). |
| 10 | du 01.09.95 au 31.05.97 : Signal d’avertissement de lampe ; Chauffage automatique avec recirculation d’air et système d’utilisation de la chaleur résiduelle du moteur ; Climatisation (tempmatic) ; Climatisation (automatique) ; Minibar (option client) ; Allume-cigare (option client). | |
| 15 | du 09.01.95 au 31.05.97 et au-delà (uniquement si l’allume-cigare est connecté à t. 30) : Signal d’avertissement de lampe ; Chauffage automatique avec recirculation d’air et système d’utilisation de la chaleur résiduelle du moteur ; Climatisation (tempmatic) ; Climatisation (automatique) ; Minibar (option client) ; Allume-cigare (option client). |
| 13 | 40 | Relais combiné : Moteur d’essuie-glace (circuit intermittent) ; Commande de dégivrage de la lunette arrière (du 01.09.96 au 31.05.97) ; Dégivreur de lunette arrière (du 01.09.95 au 31.08.96) : Interrupteur de dégivrage de la lunette arrière ; Interrupteur combiné : Clignotants ; Moteur d’essuie-glace ; Pompe de lave-glace ; Moteur d’essuie-glace ; Moteur d’essuie-glace (circuit intermittent). |
| 14 | 15 | Allume-cigare avant avec éclairage de cendrier ; Lampe de boîte à gants avec interrupteur ; Interrupteur de dégivrage de la lunette arrière (du 01.12.94 au 31.08.95) ; Ouverture de garage (USA ; du 01.09.96 au 31.05.97) ; Relais de siège arrière chauffant (option client). |
| 15 | 15 | Feu de position droit ; Feu arrière droit ; Éclairage de contour avant droit ; Éclairage de contour arrière droit ; Feu arrière de remorque ; Tableau de bord ; Système de nettoyage des phares connecté ; Éclairage de la plaque d’immatriculation ; Éclairage de l’allume-cigare. |
| 16 | 7,5 | Feu de position gauche ; Feu arrière gauche ; Éclairage de contour avant gauche ; Éclairage de contour arrière gauche ; Feu arrière de remorque. |
| 17 | 7,5 | Feu de brouillard arrière ; Feu de brouillard arrière avec remorque. |
| 18 | 40 | jusqu’au 31.08.95 : Chauffage automatique : Interrupteur de quantité d’air, moteur de ventilateur ; Chauffage automatique avec recirculation d’air et système d’utilisation de la chaleur résiduelle du moteur : Interrupteur de quantité d’air, moteur de ventilateur. |
| 7,5 | du 01.12.94 au 31.08.95 : Module de commande de boutons de climatisation (tempmatic) ; Module de commande de boutons de climatisation automatique (AC) ; du 01.09.95 au 31.08.96 : Chauffage automatique : Interrupteur de quantité d’air, moteur de ventilateur ; Chauffage automatique avec recirculation d’air et système d’utilisation de la chaleur résiduelle du moteur : Interrupteur de quantité d’air, moteur de ventilateur ; Climatisation (temp.) ; Ventilateur, ventilateur auxiliaire ; Climatisation (automatique) : Ventilateur, ventilateur auxiliaire. | |
| 19 | 15 | du 01.09.95 au 31.05.97 : Boîte à fusibles de connexion du compartiment de chargement, modèles T. |
| 20 | 7,5 | Indicateur de défaillance d’airbag : Témoin de défaillance SRS ; Module de commande d’enroulement d’airbag ; Relais de confort. |
| 21 | 15 | Émetteur/récepteur téléphonique ; Module de commande de siège avant chauffant (HS). |
| 22 | 10 | Interrupteur électrique de store de lunette arrière |
| 23 | 15 | Plafonnier avant avec temporisation d’extinction et lampe de lecture ; Module de commande ATA ; Module de commande de verrouillage centralisé à distance avec signal infrarouge ; Rétroviseur avec fonction d’assombrissement ; Assombrissement électronique du rétroviseur intérieur ; ATA : Relais d’immobilisation ; Déverrouillage d’appui-tête arrière : Valve de déverrouillage d’appui-tête avec temporisation d’extinction ; Prise, connexion de remorque, 13 pôles. |
| 24 | 15 | Réglage du rétroviseur extérieur gauche/droit : Chauffage des rétroviseurs ; Interrupteur de rétroviseur extérieur/intérieur ; Interrupteur de lampe de feux de recul ; Réglage du rétroviseur extérieur gauche/droit avec fonction de rabattement/déploiement : Chauffage des rétroviseurs ; Interrupteur de rétroviseur extérieur/intérieur ; Rétroviseur extérieur avec fonction de rabattement/déploiement, moteurs de rabattement des rétroviseurs ; Dossier orthopédique. |
| 25 | 20 | Module de commande de siège avant chauffant (HS) |
| 26 | 15 | Émetteur/récepteur téléphonique |
| 27 | 15 | Plafonnier avant avec temporisation d’extinction et lampe de lecture ; Plafonnier arrière ; Lumière de coffre ; Module de commande de verrouillage centralisé à distance avec signal infrarouge ; Équipement du système pneumatique, verrouillage centralisé. |
| 28 | 40 | Via le relais d’injection d’air : Pompe à air électrique |
| 29 | 30 | Ventilateur auxiliaire ECE Ventilateur auxiliaire (USA, Japon) |
| 30 | 15 | du 01.12.94 au 31.08.95 : Relais de protection contre les surtensions ; Relais avec limitation de temps pour le préchauffage ; Relais qui désactive le kick-down ; Valve de commande de lavage ; Actionneur électromagnétique, réglage de la distribution de l’arbre à cames ; Interrupteur de pédale d’embrayage, contrôle du régime de ralenti ; Valve de purge du réservoir ; Valve de commutation du collecteur d’admission à résonance variable. |
| 30 | du 01.09.95 au 31.08.96 : Relais de protection contre les surtensions ; Relais avec limitation de temps pour le préchauffage ; Actionneur électromagnétique, réglage de la distribution de l’arbre à cames ; Valve de commande de lavage ; Relais qui désactive le kick-down ; Interrupteur de lampe de feux de stop : Feu de stop ; Feu de stop de remorque ; Signal de freinage pour régulateur de vitesse ; Signal de freinage pour ABS ; Signal de freinage pour ASR ; Signal de freinage pour ASD ; Module de régulateur de vitesse/interrupteur de feux de stop avec prise intermédiaire. |
À propos de la Mercedes-Benz Classe C W202 (1993-2001)
La Mercedes-Benz Classe C W202, produite de 1993 à 2001, représente la deuxième génération de la série de modèles C. Ce modèle était réputé pour sa fiabilité, son confort et sa qualité de fabrication. La W202 était disponible avec diverses motorisations, y compris des moteurs essence et diesel. Parmi les moteurs essence les plus populaires figuraient les versions 1.8, 2.0, 2.2 et 2.8 litres, tandis que les variantes diesel comprenaient les moteurs 2.0, 2.2 et 2.5 litres. Grâce à une large gamme de moteurs et d’équipements, ce modèle a gagné en popularité auprès des conducteurs à la recherche d’un véhicule fiable et confortable pour un usage quotidien.
Schéma de la boîte à fusibles Mercedes-Benz Classe C W202
Cette page présente le schéma de la boîte à fusibles pour la Mercedes-Benz Classe C W202, indispensable pour un entretien correct du système électrique du véhicule. La boîte à fusibles de ce modèle est généralement située dans le compartiment moteur et à l’intérieur du véhicule, plus précisément sous le tableau de bord. Les schémas indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc essentiel de connaître son agencement et ses fonctions.
