Mazda Millenia (1995-2002) – Boîte à fusibles
Schéma des fusibles et relais – Mazda Millenia
Concerne les véhicules fabriqués entre :
1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

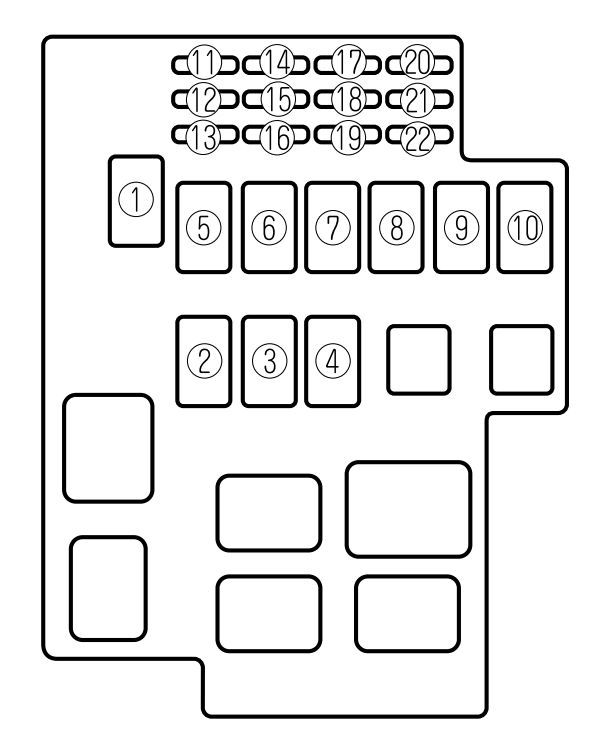

Compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 120 | Pour la protection de tous les circuits |
| 2 | 30 | Ventilateur auxiliaire pour la climatisation |
| 3 | 30 | Système d’injection de carburant |
| 4 | 40 | Phares |
| 5 | 60 | RADIO, VOLANT, COMPTEUR, MOTEUR, Fusibles S/ROOF et P/WIND, Système d’allumage |
| 6 | 30 | Ventilateur de refroidissement |
| 7 | 60 | Système de prévention du blocage des roues |
| 8 | 40 | Chauffage, Climatisation |
| 9 | 40 | Dégivreur de lunette arrière |
| 10 | 60 | Fusibles STOP, ROOM et D/LOCK, Ouverture du bouchon de carburant, Verrouillage électrique des portes |
| 11 | 20 | Système audio |
| 12 | 30 | Vitres électriques |
| 13 | 30 | Siège électrique |
| 14 | 10 | Klaxon |
| 15 | 10 | Système de gestion moteur |
| 16 | 10 | Unité de commande moteur |
| 17 | 15 | Phares antibrouillard |
| 18 | 20 | Chauffage de siège |
| 19 | 15 | Feux arrière, feux de stationnement, éclairage de plaque d’immatriculation, éclairage du tableau de bord, éclairage de la boîte à gants, horloge ; |
| 20 | — | — |
| 21 | — | — |
| 22 | — | — |

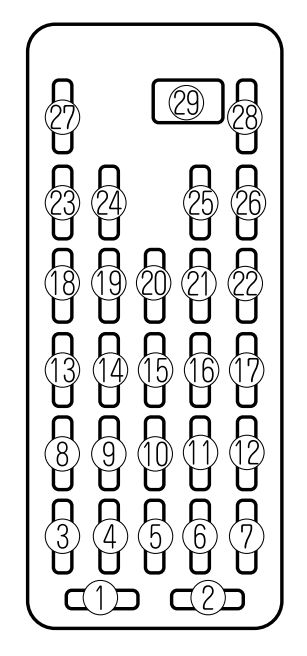

Habitacle (côté conducteur)
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Témoin de danger |
| 2 | 15 | Horloge, éclairage intérieur |
| 3 | 15 | Toit ouvrant |
| 4 | 15 | Clignotants, feux de recul, feux de direction, régulateur de vitesse |
| 5 | 20 | Feux de freinage |
| 6 | — | — |
| 7 | 15 | IIA |
| 8 | 10 | Dégivreur de lunette arrière |
| 9 | 10 | Climatisation |
| 10 | 20 | Essuie-glaces et lave-glaces |
| 11 | 10 | Rétroviseur chauffant |
| 12 | 15 | Moteur de démarrage |
| 13 | 15 | Rétroviseur chauffant |
| 14 | 10 | Climatisation |
| 15 | — | — |
| 16 | — | — |
| 17 | — | — |
| 18 | 10 | Radio |
| 19 | 15 | Système de gestion moteur |
| 20 | 10 | Éclairage du tableau de bord |
| 21 | 15 | Ouverture du couvercle de coffre, Ouverture du couvercle de carburant |
| 22 | — | — |
| 23 | 15 | Allume-cigare |
| 24 | — | — |
| 25 | — | — |
| 26 | 30 | — |
| 27 | — | — |
| 28 | — | — |
| 30 | 30 | Verrouillage électrique des portes |
À propos de la Mazda Millenia (1995-2002)
La Mazda Millenia, produite de 1995 à 2002, est une berline élégante qui se distingue par son design luxueux et son intérieur confortable. Ce modèle a été initialement conçu dans le cadre de la marque premium Amati, qui n’a cependant jamais été lancée sur le marché. La Mazda Millenia offrait diverses motorisations, y compris un moteur V6 de 2,5 litres et un moteur V6 unique de 2,3 litres à cycle Miller, qui offrait des performances et une efficacité accrues. La voiture était réputée pour sa fiabilité et sa qualité de fabrication, ce qui en faisait un choix populaire parmi les conducteurs à la recherche d’une combinaison de performances et de confort.
Schéma de la boîte à fusibles Mazda Millenia
Cette page présente le schéma de la boîte à fusibles pour le véhicule Mazda Millenia, essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. La boîte à fusibles est généralement située dans le compartiment moteur et à l’intérieur du véhicule, souvent sous le tableau de bord. Les schémas sur cette page indiquent les numéros des fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de savoir comment lire et utiliser correctement ces schémas.
