Lexus RX 350 (XU30) (2007-2009) – boîte à fusibles
Schéma des fusibles et relais – Lexus RX 350 (XU30)
Concerne les nouveaux véhicules des années :
2007, 2008, 2009.

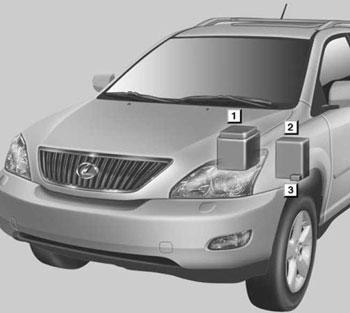

Emplacement
- Compartiment moteur
- Tableau de bord côté conducteur
- Tableau de bord côté conducteur

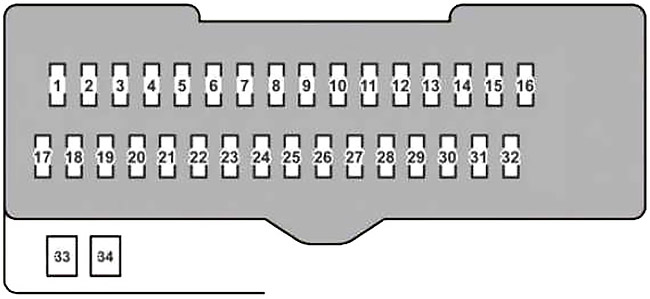

Schéma de la boîte à fusibles dans l’habitacle
La boîte à fusibles est située sous le tableau de bord, à gauche.
| Numéro | Ampérage [A] | Description |
| 1 | 20 | Vitres électriques arrière droite |
| 2 | 20 | Vitres électriques arrière gauche |
| 3 | 7,5 | Ouverture du bouchon de carburant |
| 4 | 15 | Phares antibrouillard avant |
| 5 | 7,5 | Système de diagnostic embarqué |
| 6 | 25 | Chauffage d’essuie-glace, MIR HTR |
| 7 | 10 | Feux arrière, feu stop surélevé, indicateur de défaillance des feux arrière, système antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de traction, système d’assistance au freinage, suspension pneumatique à modulation électronique, système de contrôle de verrouillage de la transmission, système d’injection de carburant multipoint/séquentiel |
| 8 | 30 | Commande réglable et télescopique |
| 9 | 7,5 | Système de sécurité |
| 10 | 7,5 | Système de démarrage |
| 11 | 7,5 | Circuit non utilisé |
| 12 | 7,5 | Suspension pneumatique à modulation électronique |
| 13 | 25 | Système de communication multiplex |
| 14 | 30 | Toit ouvrant |
| 15 | 10 | Phares antibrouillard avant, éclairage du tableau de bord, éclairage du tableau de bord, éclairage des feux de position latéraux, feux arrière, éclairage de la plaque d’immatriculation, attelage de remorque |
| 16 | 7,5 | Éclairage de la boîte à gants, éclairage du tableau de bord, éclairage du tableau de bord, éclairage de la console, système audio, prise de courant, interrupteur d’ouverture de porte de garage, transmission automatique à commande électronique, nettoyeur de phares, sièges chauffants, commandes audio au volant, alimentation du hayon |
| 17 | 7,5 | Rétroviseur, toit ouvrant, système de communication multiplex, affichage du système de navigation, système de contrôle de verrouillage de la transmission, système de communication multiplex (système de verrouillage électrique des portes, système de télécommande sans fil), système de mémoire de position de siège, système de contrôle de stabilité du véhicule, système de contrôle de traction, essuie-glaces, transmission automatique à commande électronique, sièges chauffants, sièges électriques, volant inclinable et télescopique, hayon électrique, suspension pneumatique à modulation électronique |
| 18 | 10 | Système de nivellement automatique des phares, système de contrôle de stabilité du véhicule, régulateur de vitesse dynamique laser, dispositif de nettoyage des phares, système d’éclairage avant adaptatif |
| 19 | 7,5 | Ventilateurs de refroidissement électriques, climatisation, chauffage de la lunette arrière, interrupteur moteur, chauffage des essuie-glaces avant |
| 20 | 20 | Lave-glace avant |
| 21 | 20 | Sièges chauffants |
| 22 | 7,5 | Éclairage du tableau de bord, éclairage du tableau de bord, feux de détresse, ceinture de sécurité, prise de courant, témoin de défaillance des feux arrière, système d’injection de carburant multipoint/séquentiel, feux de détresse |
| 23 | 30 | Essuie-glaces |
| 24 | 15 | Essuie-glace arrière |
| 25 | 7,5 | Système d’injection de carburant multipoint/séquentiel |
| 26 | 10 | Système d’airbags SRS, système d’injection de carburant multipoint/séquentiel, système de classification des passagers avant, feux de freinage |
| 27 | 7,5 | Instruments et compteurs |
| 28 | 7,5 | Affichage du système de navigation, commande électrique des rétroviseurs, système de contrôle de verrouillage de la transmission, système de communication multiplex |
| 29 | 15 | Allume-cigare, prise de courant |
| 30 | 15 | Prise de courant |
| 31 | 7,5 | Éclairage du tableau de bord, éclairage du tableau de bord, système de navigation, système audio |
| 32 | 10 | Chauffage du rétroviseur extérieur |
| 33 | 30 | Sièges électriques |
| 34 | 30 | Vitres électriques, système de communication multiplex (système de verrouillage électrique des portes, système de télécommande sans fil), rétroviseur extérieur |

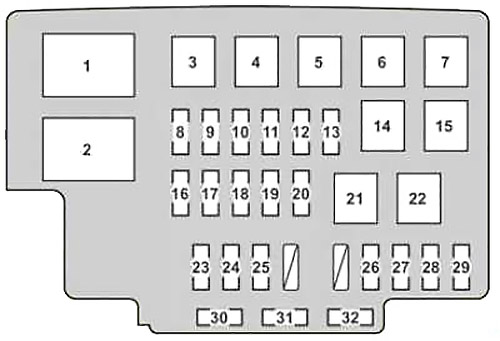

Schéma de la boîte à fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 60 | Avec suspension pneumatique à modulation électronique : suspension pneumatique à modulation électronique |
| 100 | Sans suspension pneumatique à modulation électronique : CHAUFFAGE, FEUX ARRIÈRE, PANNEAU, ANTIBROUILLARD AVANT, ALLUME-CIGARE, RADIO n° 2, ECU-ACC, PRISE DE COURANT n° 1, JAUGE n° 1, ECU-IG n° 1, ESSUIE-GLACE AVANT, ESSUIE-GLACE ARRIÈRE, LAVE-GLACE, siège CHAUFFANT, ECU-IG n° 2, P/ siège, PWR, TI&TE, PORTE ARRIÈRE GAUCHE, PORTE ARRIÈRE DROITE, MPX-B, AM1, PORTE n° 2, STOP, OBD, OUVERTURE CARBURANT, AIRSUS (7,5 A), TOIT OUVRANT, DÉGIVRAGE AVANT, ANTIBROUILLARD ARRIÈRE | |
| 2 | 140 | INP-J/B, AIRSUS (60 A), ABS n° 1, ABS n° 2, VENTILATEUR RDI, DÉGIVRAGE ARRIÈRE, CHAUFFAGE, PBD, NETTOYEUR DE PHARES/MSB, NETTOYEUR DE PHARES, PRISE DE COURANT n° 2, REMORQUAGE, FEUX ARRIÈRE, PANNEAU, ANTIBROUILLARD AVANT, ALLUME-CIGARE, RADIO n° 2, ECU-ACC, PRISE DE COURANT n° 1, JAUGE n° 1, ECU-IG n° 1, ESSUIE-GLACE AVANT, ESSUIE-GLACE ARRIÈRE, LAVE-GLACE, CHAUFFAGE, siège CHAUFFANT, ECU-IG n° 2, P/ siège, PWR, CRT, TI&TE, PORTE ARRIÈRE GAUCHE, PORTE ARRIÈRE DROITE, MPX-B, AM1, PORTE n° 2, STOP, OBD, OUVERTURE CARBURANT, AIRSUS (7,5 A), TOIT OUVRANT, DÉGIVRAGE AVANT, ANTIBROUILLARD ARRIÈRE |
| 3 | 30 | Alimentation du hayon |
| 4 | 30 | Nettoyeur de phares |
| 30 | Nettoyeur de phares | |
| 5 | Système antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de traction, système d’assistance au freinage | |
| 6 | 40 | Chauffage de la lunette arrière |
| 7 | 50 | Système de climatisation, chauffage de la lunette arrière |
| 8 | 7,5 | Système de feux de jour |
| 9 | 15 | Phare gauche (feu de croisement) |
| 10 | 15 | Phare gauche (feu de route) |
| 11 | 15 | Phare droit (feu de route) |
| 12 | 30 | Feux de remorque |
| 13 | 7,5 | Système audio |
| 14 | 50 | Système antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de traction, système d’assistance au freinage |
| 15 | 50 | Ventilateurs de refroidissement électriques |
| 16 | 15 | Allumer les feux de signalisation |
| 17 | 25 | Système d’injection de carburant multipoint/séquentiel |
| 18 | 7,5 | Système de charge |
| 19 | 10 | Système d’injection de carburant multipoint/séquentiel |
| 20 | 10 | Klaxon |
| 21 | 40 | Système de feux de jour, phare gauche, phare droit, H-LP R LWR, H-LP R UPR, H-LP L UPR, H-LP L LWR, DRL |
| 22 | 30 | Système de démarrage, CLIGNOTANT n° 2, IGN, IG2 |
| 23 | 15 | Système audio, système de navigation |
| 24 | 7,5 | Vitres électriques, système de communication multiplex, indicateurs et compteurs, éclairage du tableau de bord, éclairage du tableau de bord, système de climatisation, mécanisme d’ouverture de porte de garage, système d’entrée éclairé, télécommande sans fil, hayon électrique, système de mémoire de position de siège, affichage du système de navigation, toit ouvrant, commande inclinable et télescopique, sièges électriques, rétroviseur extérieur, essuie-glace avant |
| 25 | 7,5 | Indicateurs et compteurs, éclairage personnel, éclairage d’accueil, éclairage de plafond de porte, éclairage de poignées intérieures, éclairage d’interrupteur moteur, éclairage de plancher, éclairage de rayures, éclairage de coffre, éclairage intérieur |
| 26 | 30 | Système audio |
| 27 | 25 | Système de communication multiplex |
| 28 | 10 | Système d’injection de carburant multipoint/séquentiel |
| 29 | 25 | Système d’injection de carburant multipoint/séquentiel, EFI n° 2 |
| 30 | 15 | Phare droit (feu de route) |
| 31 | 20 | Prise de courant |
| 32 | 10 | Système d’injection de carburant multipoint/séquentiel |
