Schéma des fusibles et relais – Lexus RX 330 (XU30)

Concerne les nouveaux véhicules des années :

2004, 2005, 2006.

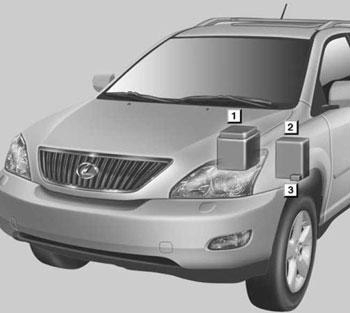

Emplacement

1. Compartiment moteur
2. Tableau de bord côté conducteur
3. Tableau de bord côté conducteur

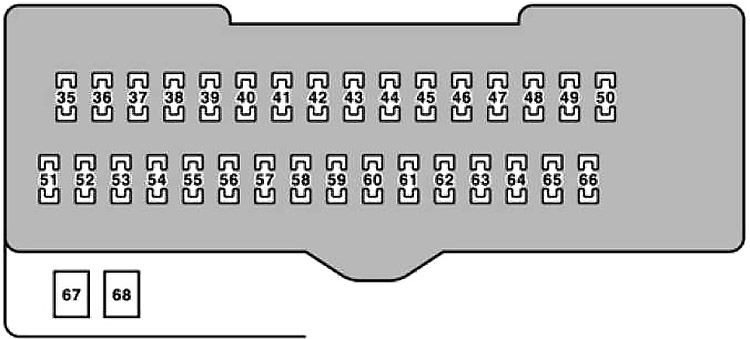

Schéma de la boîte à fusibles dans l’habitacle

La boîte à fusibles est située sous le tableau de bord, à gauche.

Numéro	Ampérage [A]	Description
35	20	Vitres électriques arrière droite
36	20	Vitres électriques arrière gauche
37	7,5	Ouverture du bouchon de carburant
38	15	Phares antibrouillard avant
39	7,5	Système de diagnostic embarqué
40	25	Chauffage d’essuie-glace et tous les éléments du fusible « MIR HTR »
41	10	Feux arrière, feu stop surélevé, témoin de défaillance des feux arrière, système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de traction, système d’assistance au freinage, suspension pneumatique à commande électronique, système de contrôle de verrouillage de transmission, système d’injection de carburant multipoint/séquentiel
42	30	Commande réglable et télescopique
43	7,5	Circuit non présent
44	7,5	Système de démarrage
45	7,5	Circuit non présent
46	7,5	Suspension pneumatique à commande électronique
47	25	Système de communication multiplexé
48	30	Toit ouvrant
49	10	Phares antibrouillard avant, clignotants, éclairage du tableau de bord, feux de position avant, feux arrière, éclairage de plaque d’immatriculation, convertisseur de traction
50	7,5	Éclairage de la boîte à gants, éclairage du tableau de bord, éclairage de la console, système audio de la voiture, prise de courant, interrupteur d’ouverture de porte de garage, transmission automatique à commande électronique, nettoyeur de phares, suspension pneumatique à commande électronique, sièges chauffants, interrupteurs du système de direction, alimentation du hayon

51	7,5	Rétroviseur, toit ouvrant, système de communication multiplexé, écran du système de navigation, système de contrôle de verrouillage de transmission, système de communication multiplexé (système de verrouillage électrique des portes, système de télécommande sans fil), système de mémoire de position de siège, système de contrôle de stabilité du véhicule, système de contrôle de traction, essuie-glaces, transmission automatique à commande électronique, sièges chauffants
52	10	Système de nivellement automatique des phares, système de contrôle de stabilité du véhicule, régulateur de vitesse dynamique laser, dispositif de nettoyage des phares, système d’éclairage avant adaptatif
53	7,5	Ventilateur de refroidissement électrique, climatisation, chauffage de la lunette arrière, interrupteur d’allumage, chauffage de l’essuie-glace avant
54	20	Lave-glace avant
55	20	Sièges chauffants
56	7,5	Éclairage du tableau de bord, feux de détresse, ceinture de sécurité, prise de courant, témoin de défaillance des feux arrière, système d’injection de carburant multipoint/séquentiel, feux de détresse
57	30	Essuie-glaces
58	15	Essuie-glace arrière
59	20	Système d’injection de carburant multipoint/séquentiel
60	10	Système d’airbag SRS, système d’injection de carburant multipoint/séquentiel, système de classification des passagers avant, feux de freinage
61	7,5	Instruments de mesure
62	7,5	Écran du système de navigation, commande électrique des rétroviseurs, système de contrôle de verrouillage de transmission, système de communication multiplexé
63	15	Allume-cigare, prise de courant
64	15	Prise de courant
65	7,5	Éclairage du tableau de bord, système de navigation, système audio de la voiture, système Lexus Link
66	10	Chauffage du rétroviseur extérieur
67	30	Sièges électriques
68	30	Vitres électriques, système de communication multiplexé (système de verrouillage électrique des portes, système de télécommande sans fil), rétroviseur extérieur

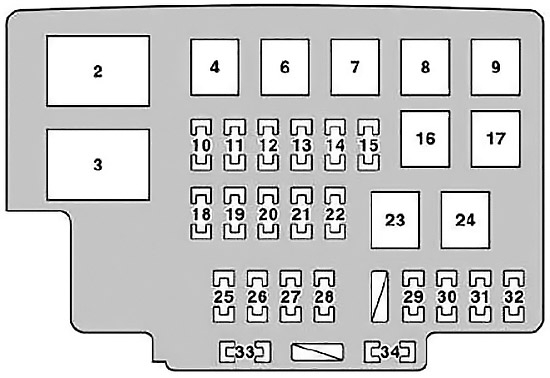

Schéma de la boîte à fusibles dans le compartiment moteur

Numéro	Ampérage [A]	Description
2	100	sans suspension pneumatique à commande électronique : Tous les composants des fusibles « HEATER », « H-LP CLN », « TAIL », « PANEL », « FR FOG », « CIG », « RADIO n° 2 », « ECU-ACC », « PWR OUTLET n° 1 », « INDICATOR n° 1 », « ECU-IG n° 1 », « FR WIP », « RR WIP », « LAVAGGIO », « Seat HTR », « ECU-IG n° 2 », « P/Seat », « PWR », « TI&TE », « RIGHT DOOR », « LEFT DOOR », « MPX-B », « AM1 », « DOOR n° 2 », « STOP », « OBD », « FUEL OPEN », « AIRSUS » (7,5 A), « S/ROOF », « FR DEF » et « RR FOG »
	60	avec suspension pneumatique à commande électronique : suspension pneumatique à commande électronique
3	140	Tous les composants des fusibles « INP-J/B », « AIRSUS » (60 A), « ABS n° 1 », « ABS n° 2 », « RDI FAN », « RR DEF », « HEATER », « PBD », « H-LP CLN/MSB », « H-LP CLN », « PWR OUTLET n° 2 », « TRAINO », « CODA », « PANEL », « FR MGŁA », « CIG », « RADIO n° 2 », « ECU-ACC », « PWR OUTLET n° 1 », « INDICATOR n° 1 », « ECU-IG n° 1 », « FR WIP », « RR WIP », « LAVAGGIO », « RISKALDATOR », « Seat HTR », « ECU-IG n° 2 », « P/Seat », « PWR », « TI&TE », « LEFT REAR DOOR », « RIGHT REAR DOOR », « MPX-B », « AM1 », « DOOR n° 2 », « STOP », « OBD », « FUEL OPEN », « AIRSUS » (7,5 A), « S/ROOF », « FR DEF » et « RR FOG »
4	30	Alimentation du hayon
5	30	Nettoyeur de phares
6	30	Nettoyeur de phares
7	30	Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de traction, système d’assistance au freinage
8	40	Chauffage de la lunette arrière
9	50	Système de climatisation, chauffage de la lunette arrière
10	7,5	Système de feux de jour
11	15	Phare gauche (feu de croisement)
12	15	Phare gauche (feu de route)
13	15	Phare droit (feu de route)
14	20	Prise de courant
15	30	Feux de remorque
16	50	Système de freinage antiblocage, système de contrôle de stabilité du véhicule, système de contrôle de traction, système d’assistance au freinage

17	50	Ventilateur de refroidissement électrique
18	15	Allumer les feux de signalisation
19	7,5	Système audio de la voiture
20	7,5	Système de charge
21	10	Système d’injection de carburant multipoint/séquentiel
22	10	Klaxon
23	40	Système de feux de jour, phare gauche, phare droit, tous les éléments des fusibles « H-LP R LWR », « H-LP R UPR », « H-LP L UPR », « H-LP L LWR » et « DRL »
24	30	Système de démarrage, tous les éléments des fusibles « INDICATORE № 2 », « IGN » et « INJ »
25	15	Système audio de la voiture, système de navigation
26	7,5	Vitres électriques, système de communication multiplexé, indicateurs et compteurs, éclairage du tableau de bord, système de climatisation, mécanisme d’ouverture de porte de garage, système d’entrée éclairé, télécommande sans fil, hayon électrique, système de mémoire de position de siège, écran du système de navigation, toit ouvrant, commande inclinable et télescopique, sièges électriques, rétroviseur extérieur, essuie-glaces avant
27	7,5	Indicateurs et compteurs, éclairage personnel, éclairage d’accueil, éclairage de plafond de porte, éclairage de poignée intérieure, éclairage d’interrupteur d’allumage, éclairage de pieds, éclairage de seuil, éclairage de coffre, éclairage intérieur
28	7,5	Système Lexus Link
29	30	Système audio de la voiture
30	25	Système de communication multiplexé
31	25	Système d’injection de carburant multipoint/séquentiel
32	25	Système d’injection de carburant multipoint/séquentiel et tous les éléments du fusible « EFI № 2 »
33	15	Phare droit (route)
34	10	Système d’injection de carburant multipoint/séquentiel



À propos du Lexus RX 330 (XU30) (2004-2006)

Le Lexus RX 330 (XU30) est un SUV de luxe produit de 2004 à 2006. Ce modèle est réputé pour son intérieur confortable, son haut niveau de sécurité et ses performances fiables. Le RX 330 est équipé d’un moteur V6 de 3,3 litres qui offre une puissance suffisante pour la conduite quotidienne et les longs trajets. Le véhicule propose également des technologies et des fonctionnalités avancées, telles qu’un système de navigation, un système audio haut de gamme et de nombreux éléments de sécurité, ce qui en fait un choix idéal pour ceux qui recherchent confort et fiabilité.

Schéma de la boîte à fusibles du Lexus RX 330 (XU30)

Cette page présente le schéma de la boîte à fusibles du Lexus RX 330 (XU30), essentiel pour l’entretien et la réparation corrects des systèmes électriques du véhicule. Les emplacements typiques de la boîte à fusibles pour ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement près de la porte du conducteur. Les diagrammes de cette page indiquent les numéros de fusibles, leurs valeurs d’ampérage et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé pour maintenir la sécurité électrique et la fonctionnalité de votre véhicule.
