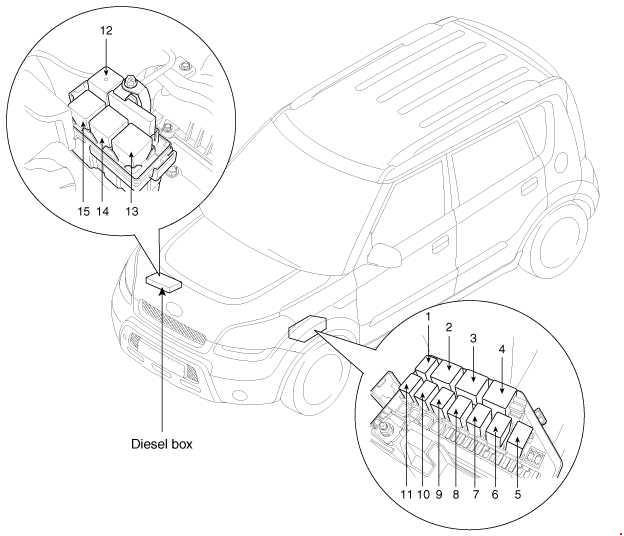

KIA Soul (2008-2013) – boîte à fusibles

(relais – feu arrière).

Fusible – TAIL LH 10A, TAIL RH 10A, S / ROOF 20A,

AMP 25A, DR LOCK 20A, STOP 15A,

T / GATE 15A, F / FOG 15A. R / FOG 10A,

Prise de courant – ROOM 10A, AUDIO 15A

(relais – lève-vitre électrique,

fusible – P / WDW LH 25A, P / WDW RH ​​25A.

FOLD’G 10A, HAZARD 15A)

Relais de ventilateur C / (faible)

(ABS 2 40A, ABS 1 40A, RR HTD 40A,

BLW 40A, MDPS 80A, A / CON 10A, DSL 150A

^{(uniquement pour diesel)} )

Module de commande ESP.

Module de commande ESP.

(relais de dégivrage arrière)

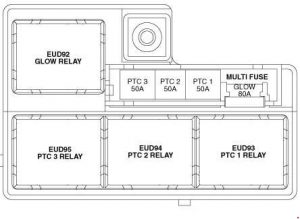

(GLOW 80A, PTC 1 50A, PTC 2 50A. PTC 3 50A)

^{(Uniquement pour diesel)}

Relais de démarrage.

^{(uniquement pour essence)}

^{(uniquement pour diesel)}

Ensemble de clignotants.

^{(uniquement pour essence) ;}
TCM

^{(uniquement pour diesel).}

^{(uniquement pour diesel)}

^{(uniquement pour diesel)}

^{(uniquement pour essence)}
ECM

^{(uniquement pour diesel)}

Injecteur n° 1-4 ;

Actionneur de régulation de ralenti ;

Module d’immobilisation ;

Relais de pompe à carburant.

Diesel :

Boîte à fusibles et relais DSL

(relais de préchauffage, relais PTC 1, relais PTC 2, relais PTC 3) ;

Capteur de position d’arbre à cames ;

Actionneur EGR électrique ;

Actionneur VGT ;

Module d’immobilisation.

Relais de climatisation ;

Relais de ventilateur C / (haut / bas) ;

Capteur de position d’arbre à cames ;

Électrovanne de purge de réservoir ;

Vanne de contrôle d’huile ;

Capteur d’oxygène haut / bas ;

Interrupteur de feux de freinage ;

Diesel :

Relais de climatisation ;

Relais de carter d’huile C / (haut / bas) ;

Relais de filtre à air du capteur lambda.

^{(uniquement pour essence)}
Relais de chauffage de filtre à carburant

^{(uniquement pour diesel).}

Relais de chauffage d’air.

Interrupteur de vitre arrière côté gauche

Interrupteur de vitre passager ;

Interrupteur de vitre arrière côté droit.

Interrupteur de rétroviseur extérieur électrique.

Interrupteur de feux de détresse.

Feu avant gauche ;

Éclairage de plaque d’immatriculation.

Feu avant droit ;

Relais DRL ;

Rhéostat ;

Interrupteur de nivellement des phares ;

Prise AUX et USB ;

Interrupteur de feux de détresse ;

Ensemble de clignotants ;

Interrupteur d’éclairage d’ambiance ;

Interrupteur principal de lève-vitre électrique ;

Audio ;

Interrupteur ESP ;

Interrupteur de chauffage de siège conducteur et passager ;

Interrupteur Over Drive ;

Module de commande de climatisation ;

Interrupteur multifonction (Remocon).

Interrupteur de nivellement des phares ;

Actionneur de nivellement des phares ;

Rétroviseur intérieur électrochrome ;

Module de commande de toit ouvrant.

Interrupteur multifonction de moteur d’essuie-glace arrière.

Interrupteur multifonction (essuie-glace).

Relais de phare (haut) ;

Relais de ventilateur ;

Relais de chauffage de filtre à carburant (D4FB).

Interrupteur d’éclairage d’ambiance ;

Interrupteur de rétroviseur extérieur électrique.

Prise de courant avant

Moteur de rétroviseur extérieur électrique conducteur et passager ;

Module de commande AC.

Relais de déverrouillage de porte ;

Relais de verrouillage de porte.

Relais de feux de freinage.

Capteur de vitesse du véhicule (M / T) ;

Générateur d’impulsions (A) ;

Générateur d’impulsions (B) ;

Interrupteur Over Drive.

Module de commande ESP ;

Capteur d’angle de braquage de l’interrupteur ESP.

Module de commande de climatisation ;

Avertisseur sonore d’aide au stationnement arrière ;

Module de commande EPS ;

Module de surveillance de la pression des pneus.

Ensemble d’indicateurs ;

Module de commande de climatisation ;

Module de surveillance de la pression des pneus ;

Interrupteur d’avertissement de porte ;

Ampoule de coffre ;

Éclairage de l’habitacle.

PCM ;

Capteur de débit d’air (D4FB) ;

Interrupteur d’avertissement de filtre à carburant (D4F8).

Interrupteur d’intervalle de moteur (A / T).
