Hyundai i10 III (2020-2021) – Boîte à fusibles

juin 9, 2025 Lucas Moreau

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Hyundai i10 III (2020–2021), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

Sommaire

Remplacement des fusibles dans le compartiment moteur

1. Éteignez le véhicule.

2. Éteignez tous les interrupteurs.

3. Appuyez sur le bord du couvercle de la boîte à fusibles, puis soulevez-le et retirez-le.

4. Vérifiez le fusible retiré : s’il est grillé, il doit être remplacé. Utilisez l’outil situé dans cette boîte à fusibles pour retirer ou insérer un fusible.

5. Insérez un nouveau fusible du même type et ampérage, puis assurez-vous qu’il est correctement fixé dans les bornes. Si le fusible est lâche dans les bornes, contactez un centre de service agréé (ASO) Hyundai.

ATTENTION

Après avoir vérifié la boîte à fusibles dans le compartiment moteur, assurez-vous de bien remettre le couvercle de la boîte à fusibles. La fermeture correcte du couvercle est confirmée par un clic caractéristique. Sinon, de l’eau pourrait pénétrer dans la boîte et provoquer une panne électrique.

Fusibles à courant élevé (fusibles principaux)

Si un fusible protégeant un circuit à courant élevé grille, il est nécessaire de :

Leggere Hyundai Elantra VII (2021)

1. Éteignez le véhicule.

2. Débranchez la borne négative (–) de la batterie.

3. Appuyez sur le bord du couvercle de la boîte à fusibles, puis soulevez-le et retirez-le.

4. Dévissez les écrous indiqués sur l’illustration ci-dessus.

5. Remplacez le fusible par un nouveau du même type et avec les mêmes spécifications.

6. Revissez l’écrou, remettez le couvercle en place et reconnectez la borne négative (–) à la batterie.

En cas de fusible à courant élevé grillé, contactez un centre de service agréé (ASO) Hyundai.

Description des fusibles et relais

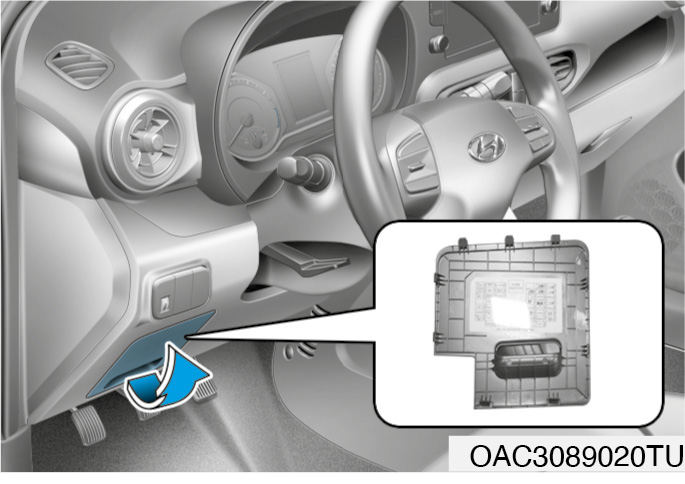

Boîte à fusibles sous le tableau de bord

Les noms et les ampérages des fusibles et des relais se trouvent sur les côtés intérieurs des couvercles des boîtes à fusibles.

Étiquette descriptive des fusibles et relais sous le tableau de bord.

Information

La disposition réelle des boîtes à fusibles du véhicule acheté peut différer de celle indiquée dans le manuel. Les informations fournies reflètent l’état au moment de la publication. Lors de la vérification des fusibles, utilisez les descriptions sur les couvercles de leurs boîtes.

Boîte à fusibles sous le tableau de bord

Nom du fusible

Désignation

Ampérage (A)

Circuit protégé

Nom du fusible

Désignation

Ampérage (A)

Circuit protégé

SIGNAL DE DANGER

Fusible pour le signal de danger sous le tableau de bord.

Clignotants

FERMETURE DE PORTE

Fusible pour le système de fermeture de porte du véhicule.

Verrouillage/déverrouillage centralisé

FEU DE BROUILLARD AVANT

Fusible dédié au feu de brouillard avant de la voiture.

Feux de brouillard avant

INTERRUPTEUR DE FREIN

Fusible pour l'interrupteur de frein sous le tableau de bord.

Interrupteur de feux de freinage

FENÊTRE ÉLECTRIQUE GAUCHE

Fusible pour la fenêtre électrique gauche du véhicule.

Lève-vitre électrique de la porte gauche

FENÊTRE ÉLECTRIQUE DROITE

Fusible pour la fenêtre électrique droite sous le tableau de bord.

Lève-vitre électrique de la porte droite

SÉCURITÉ DE LA FENÊTRE ÉLECTRIQUE

Fusible de sécurité pour les fenêtres électriques du véhicule.

Lève-vitre électrique du conducteur

PRISES ÉLECTRIQUES

Fusible pour les prises électriques sous le tableau de bord.

Prises de courant avant

ALLUME-CIGARE

Fusible pour l'allume-cigare du véhicule, sous le tableau de bord.

Allume-cigare

ACC

Fusible ACC (accessoires) sous le tableau de bord.

Convertisseur CC, système eCall, système audio/audio-vidéo et de navigation, unité IBU, etc.

RÉTROVISEUR CHAUFFANT

Fusible pour le rétroviseur chauffant sous le tableau de bord.

Rétroviseur extérieur (G/D)

INDICATEUR AIR BAG

Fusible pour l'indicateur d'airbag sous le tableau de bord.

7,5

Ensemble d’indicateurs, module MTC/FATC

AIR BAG 1

Fusible AIR BAG 1 sous le tableau de bord.

Module SRSCM

AIR BAG 2

Fusible AIR BAG 2 sous le tableau de bord.

Module SRSCM

Nom du fusible

Désignation

Ampérage (A)

Circuit protégé

E-CALL (APPEL D’URGENCE)

Fusible pour le système E-CALL (appel d'urgence).

7,5

Système eCall

UNITÉ DE COMMANDE DE LA TRANSMISSION

Fusible de l'unité de commande de la transmission.

Capteur d’activation d’embrayage, levier de vitesse, capteur de recul

UNITÉ DE COMMANDE ÉLECTRONIQUE (MOTEUR)

Fusible de l'unité de commande électronique du moteur.

Module ECM

FEU DE BROUILLARD ARRIÈRE

Fusible pour le feu de brouillard arrière du véhicule.

Feu de brouillard arrière

FEU DE JOUR

Fusible pour le feu de jour sous le tableau de bord.

Feux de jour (DRL)

SYSTÈME D’ESSUIE-GLACE ARRIÈRE

Fusible pour le système d'essuie-glace arrière.

Interrupteur multifonction, moteur d’essuie-glace arrière

SYSTÈME DE NETTOYAGE DU PARE-BRISE (CONTINU)

Fusible pour le système de nettoyage continu du pare-brise.

Interrupteur multifonction, moteur d’essuie-glace avant

DÉMARRAGE

Fusible de démarrage du véhicule sous le tableau de bord.

7,5

Relais de démarrage

Climatisation 1

Fusible Climatisation 1 sous le tableau de bord.

7,5

Module MTC/FATC, relais de ventilateur

Climatisation 2

Fusible Climatisation 2 sous le tableau de bord.

7,5

Module FATC, moteur de ventilateur

MODULE 1

Fusible MODULE 1 sous le tableau de bord.

7,5

Interrupteur de feux de freinage

MODULE 2

Fusible MODULE 2 sous le tableau de bord.

Module MFC, unité IBU (système de capteurs de stationnement arrière), interrupteur du système ESC, interrupteurs de la console

MODULE 3

Fusible MODULE 3 sous le tableau de bord.

7,5

Module MTC/FATC, indicateur de position du sélecteur de vitesse AMT, système OBD, système eCall, système de nivellement des phares avant, système audio-vidéo et de navigation, convertisseur LDC, module WPC

MODULE 4

Fusible MODULE 4 sous le tableau de bord.

7,5

Unité IBU, module SLM

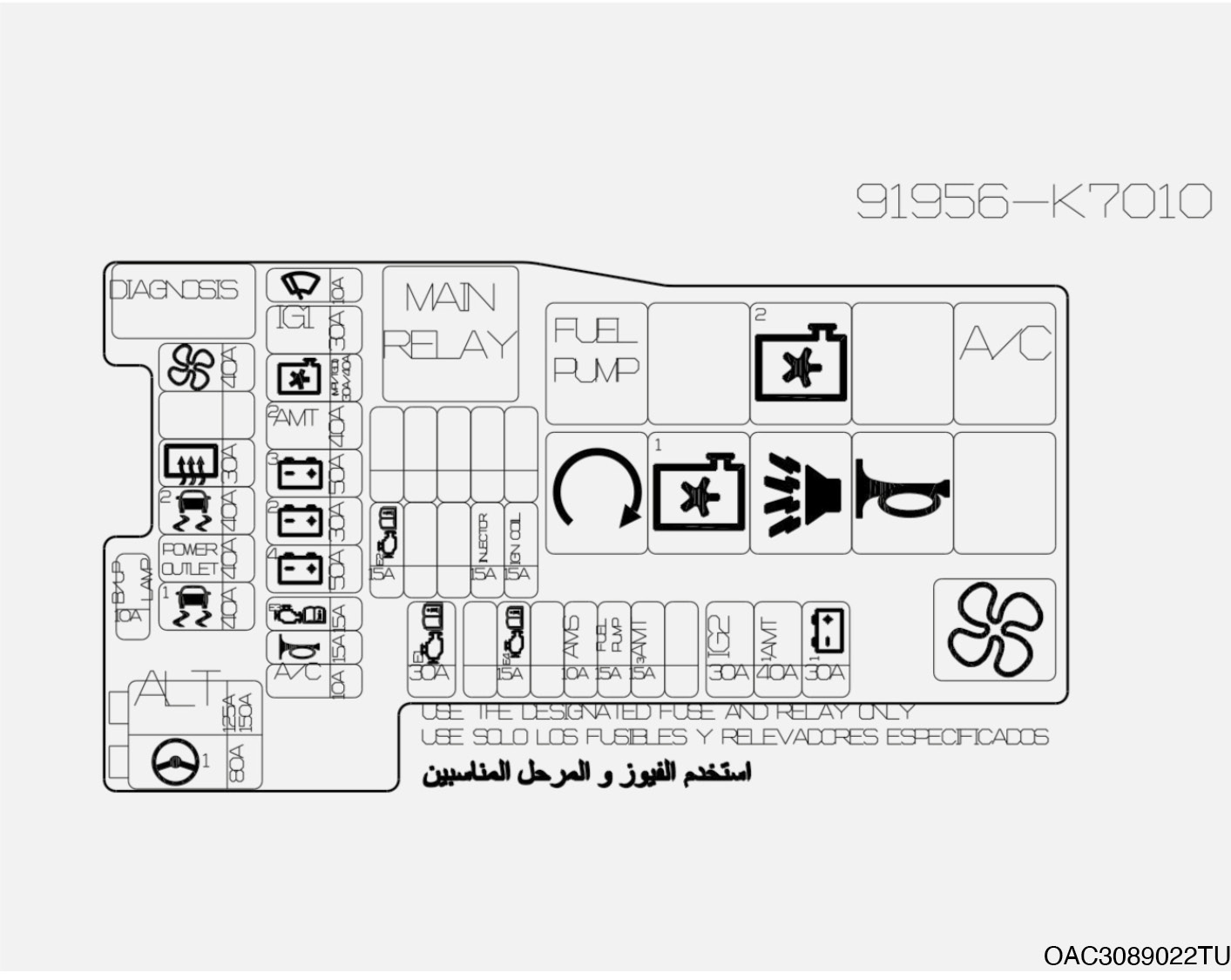

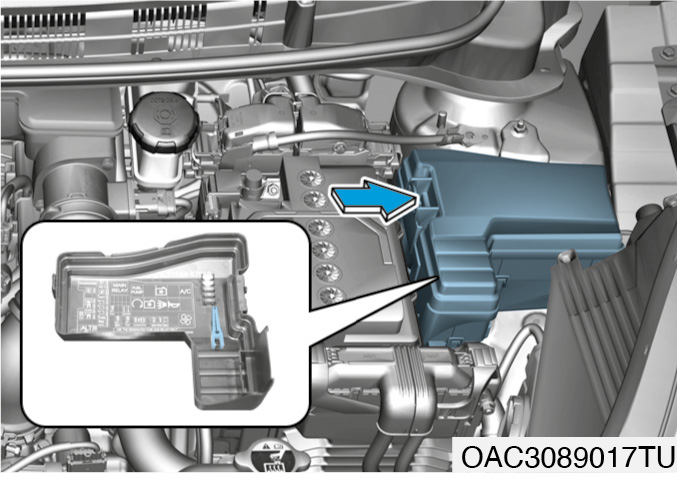

Boîte à fusibles et relais dans le compartiment moteur

Les noms et les ampérages des fusibles et des relais se trouvent sur le côté intérieur des couvercles des boîtes à fusibles.

Légende des fusibles et relais sur le couvercle du compartiment moteur.

Information

La disposition réelle des boîtes à fusibles du véhicule acheté peut différer de celle indiquée dans le Manuel. Les informations fournies reflètent l’état au moment de la publication. Lors de la vérification des fusibles, utilisez les descriptions sur les couvercles de leurs boîtes.

Boîte à fusibles et relais dans le compartiment moteur

<td

Nom du fusible		Désignation	Ampérage (A)	Circuit protégé
Relais	PRINCIPAL	Relais principal	30	Module de commande de transmission (MT, AMT)
	POMPE À CARBURANT		20	Pompe à carburant
	VENTILATEUR DE REFROIDISSEMENT 1		35	Vitesses élevées du ventilateur de radiateur
	VENTILATEUR DE REFROIDISSEMENT 2		35	Vitesses basses du ventilateur de radiateur
	CLIMATISEUR		20	Compresseur du système de climatisation
	DÉMARRAGE		20	Module ECM
	SIGNAL SONORE		20	Sirène d’alarme de voiture
	KLAXON		20	Avertisseur sonore
	VENTILATEUR		35	Module ICU, moteur de ventilateur
Fusibles à courant élevé	ALTERNATEUR		125 ou 150	Alternateur
Fusibles à courant élevé	ASSISTANCE ÉLECTRIQUE		80	Système MDPS
Fusibles LP S/B J	VENTILATEUR		40	Module ICU, moteur de ventilateur
	CHAUFFAGE ARRIÈRE		30	Module ICU, chauffage de la lunette arrière
	AMT 1	1 AMT	40	Transmission AMT
	AMT 2	2 AMT	40	Transmission AMT
	BATTERIE 1		30	Module ICU
