Hyundai ix35 (Hyundai Tucson 2) – boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles du Hyundai ix35 (Hyundai Tucson 2), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et l’affectation de chaque fusible (disposition des fusibles).
Habitacle
Situé sous le tableau de bord ; pour y accéder, retirez le couvercle de protection dans le sens de la flèche.
Légende
Fonctions
| AUDIO 1 | Système audio, lecteur audio-visuel avec navigation, convertisseur |
| Éclairage habitacle | VSM, contrôle de la climatisation, connexion de données, lumière du miroir de courtoisie côté conducteur/passager, clignotant, éclairage intérieur, tableau de bord (indicateur), éclairage de la clé de contact et capteur d’ouverture de porte, capteur et cellule photoélectrique pour le contrôle automatique de l’éclairage, éclairage du coffre, relais d’éclairage intérieur, ECU de climatisation |
| MODULE 3(2) | Module de contrôle automatique de la distance des phares, BCM, interrupteur de contrôle de la distance des phares, actionneur de contrôle de la distance des phares gauche/droit, rétroviseur électrochrome, boîte à fusibles ICM (relais de chauffage de siège arrière gauche, relais de chauffage de siège arrière droit), ECU de clé électronique |
| Démarrage | Relais compartiment moteur et boîte à fusibles (relais 4), interrupteur de plage de transmission, interrupteur de verrouillage de contact, ECM, ECU de clé électronique |
| Indicateur d’airbag | Tableau de bord (indicateur) |
| GROUPE | Tableau de bord, alternateur, interrupteur de console, BCM, système audio, interrupteur d’avertissement de ceinture de sécurité, interrupteur ISG, unité principale AV avec navigation |
| Volant chauffant | Interrupteur de contact (volant chauffant) |
| MODULE 4 | Relais compartiment moteur et boîte à fusibles (relais 1, relais 11, relais 14), unité diesel (relais 2, relais 3), ECU de climatisation, ioniseur de tableau de bord, moteur de toit ouvrant, capteur de pluie |
| PRISES DE COURANT 2 | Allume-cigare et prise de courant avant, prise de courant arrière |
| AUDIO 2 | Amplificateur, régulateur électrique de rétroviseurs latéraux, ECU de clé électronique, VSM, convertisseur |
| Airbag | ECU SRS, indicateur d’airbag passager |
| MODULE 1 | ECU IPS (entrée ON/START), ECU 4WD, interrupteur DBC, interrupteur multifonction, capteur d’angle de direction, interrupteur ESP OFF, interrupteur de feux de freinage (moteur essence), capteur de stationnement arrière droit (extérieur), capteur de stationnement avant gauche/droit, TPMS (système de surveillance de la pression des pneus), capteur de stationnement avant gauche/droit (central), ECU d’assistance au stationnement intelligent, convertisseur |
| PTF arrière | Boîte à fusibles ICM (relais de feux de brouillard arrière) |
| Essuie-glace avant | Fusible compartiment moteur et boîte à fusibles (relais 12, relais 13), moteur d’essuie-glace avant, interrupteur multifonction (essuie-glace) |
| Sièges avant chauffants | Interrupteur de console |
| PRISES DE COURANT 1 | Allume-cigare et prise de courant avant |
| MDPS | Bloc MDPS |
| Éclairage de recul | Feu arrière gauche/droit (intérieur), rétroviseur électrochrome, VSM, système audio, lecteur audio-visuel avec navigation |
| MODULE 2 | BCM, ECU clés électroniques |
| Essuie-glace arrière | Boîte à fusibles relais ICM (relais d’essuie-glace arrière), moteur d’essuie-glace arrière, interrupteur multifonction (essuie-glace) |
| Couvercle supérieur | Moteur de couvercle supérieur |
| IG 1 | Boîte à fusibles et relais dans le compartiment moteur (fusibles – F23, F24, F25) |
| Climatisation | ECU climatisation, moteur de ventilateur |
| Siège arrière chauffant | Boîte à fusibles relais ICM (relais de chauffage de siège arrière gauche, relais de chauffage de siège arrière droit) |
| Vitres électriques droite | Interrupteur principal de vitre, interrupteur de vitre passager, interrupteur de vitre arrière droite ; |
| Rétroviseurs | Régulateur électrique de rétroviseurs extérieurs |
| Siège conducteur électrique | Régulateur manuel de siège conducteur |
| CLÉ INTELLIGENTE | ECU de clé électronique, bouton START/STOP |
| PDM | ECU clés électroniques |
| Vitres électriques gauche | Interrupteur principal de vitres électriques, interrupteur de vitre électrique passager, interrupteur de vitre électrique arrière gauche |
| AMP | Amplificateur, convertisseur |
| Rétroviseurs chauffants | PCM / ECM, interrupteur de lunette arrière chauffante, rétroviseur électrique côté conducteur/passager |
| Commande de vitres avec protection anti-pincement | Module de vitre électrique conducteur avec protection anti-pincement |
| Module 5 | Levier de vitesses de transmission automatique, avertisseur sonore d’aide au stationnement arrière, TPMS (système de surveillance de la pression des pneus) |
| Alarme | Boîte à fusibles relais ICM (relais de klaxon, relais de clignotant et relais d’alarme), BCM |
Les fusibles marqués POWER OUTLET sont responsables de la prise allume-cigare et USB.
Dans cette unité, il est également possible de connecter des relais séparés non amovibles :
- Relais d’éclairage intérieur
- Relais de verrouillage de porte
- Relais de déverrouillage de porte
- Relais de porte de coffre
- Relais pour vitres électriques
Compartiment moteur
Boîte à fusibles
Situé sur le côté gauche du compartiment moteur, derrière la batterie.
Légende du couvercle
Schéma
Utilisation
| FL1 | 80A Direction assistée électrique |
| FL2 | 60A Boîte à fusibles de connexion du tableau de bord |
| FL3 | Unité de contrôle ESP et ABS 40A |
| FL4 | Boîte à fusibles EMS 40A |
| FL5 | Unité de contrôle ESP et ABS 40A |
| FL6 | Relais de ventilateur de chauffage 40A |
| FL7 | 60A Boîte à fusibles de connexion du tableau de bord |
| FL8 | 60A Boîte à fusibles de connexion du tableau de bord |
| FL9 | Ventilateur de refroidissement 40A |
| FL10 | 40A Vitres arrière chauffantes |
| FL11 | 30A Lave-phares |
| FL12 | 40A Interrupteur d’allumage (verrouillage) |
| FL.13 | 40A Relais de démarrage, interrupteur d’allumage |
| F14 | Relais de sirène d’alarme 15A |
| F15 | 15A Vitres avant chauffantes |
| F 16 | 10A Feu stop |
| F17 | 20A Contrôle de traction 4×4 |
| F18 | Bobines d’allumage 20A, condensateur |
| F19 | 7,5A Relais de démarrage, relais de position de stationnement/neutre de transmission automatique, capteur MAF, interrupteur multifonction |
| F20 | 7,5 A ESP, unité de contrôle ABS et ICM, interrupteur universel, module de relais de bougies de préchauffage, capteur d’eau de filtre à carburant, relais de chauffage de filtre à carburant |
| F21 | 7,5A Interrupteur de sélection de transmission automatique |
| F22 | 15A Pompe à carburant |
| F23 | 15A Capteur de concentration d’oxygène, ventilateur de refroidissement *.
Vanne de régulation de pression de carburant **. Module de verrouillage moteur, capteur de position d’arbre à cames, relais de pompe à carburant, vanne de régulation de pression de carburant, vanne principale de régulation de pression *** |
| F24 | 10A Climatisation, injecteurs*.
Feu de freinage, capteur de concentration d’oxygène, climatisation, relais de ventilateur de refroidissement **. Capteur de position de vilebrequin, capteur de concentration d’oxygène, climatisation *** |
| F25 | 10A Interrupteur de feux de freinage *** |
| F26 | 15A RSM *
TCM *** |
| F27 | Climatisation 10A |
| F28 | Module 10A TCM, électrovanne de contrôle d’injection, capteur de position de vilebrequin, capteur de position d’arbre à cames, vanne de contrôle d’huile, électrovanne de purge de réservoir *.
Électrovanne de refroidissement EGR (recirculation des gaz d’échappement), démarrage électrique VGT (système de distribution de gaz), module de verrouillage automatique du moteur, capteur CMP, boîte à fusibles de relais de bougies de préchauffage, capteur de niveau d’huile **. Électrovanne de refroidissement EGR (recirculation des gaz d’échappement), démarrage électrique VGT (système de distribution de gaz), capteur de niveau d’huile, ventilateur de refroidissement moteur *** |
| F29 | 20A Bobines d’allumage *, ECM **, ECM *** |
| FL30 | Relais de contrôle moteur 30A |
| R1 | Relais de pompe à carburant |
| R2 | Relais de climatisation |
| R3 | Relais de contrôle moteur (relais principal) |
| R4 | Relais d’avertissement de frein / relais d’injecteur de phare |
| R5 | Relais d’essuie-glace (capteur de pluie) |
| R6 | Relais d’essuie-glace (mode lent) |
| R7 | Relais de ventilateur |
| R8 | Relais de klaxon |
| R9 | Relais – ventilateur de refroidissement rapide électrique |
| R10 | Relais de pare-brise chauffant |
| R11 | Relais de contrôle moteur |
| R12 | Ventilateur électrique du système de climatisation |
| R13 | Relais de klaxon |
| R14 | Relais de refroidissement du ventilateur (bas) |
| R15 | Relais de démarrage |
| R16 | Relais d’alarme sonore antivol |
| R17 | Relais de lunette arrière chauffante |

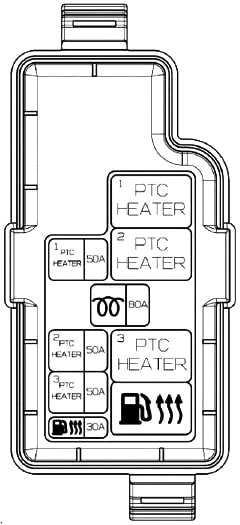

Boîte à fusibles supplémentaire
Installée sur les modèles avec moteur Diesel.
Photo à titre indicatif
Schéma
Fusible principal
Dans de nombreuses voitures Hyundai ix35, le fusible d’alimentation principal est situé sur la borne positive de la batterie, sous la forme d’un fusible haute puissance.
Schéma
À propos du Hyundai ix35 (Hyundai Tucson 2)
Le Hyundai ix35, également connu sous le nom de Hyundai Tucson 2, est un SUV compact qui se distingue par son design moderne et sa praticité. Ce modèle propose diverses motorisations, y compris des moteurs essence et diesel, réputés pour leur fiabilité et leur efficacité. Le Hyundai ix35 est apprécié pour son espace, son confort et son équipement technologique avancé, qui comprend des éléments de sécurité et un système d’infodivertissement. Grâce à ses caractéristiques de conduite et sa construction robuste, il est idéal pour les trajets urbains et extra-urbains.
Schéma de la boîte à fusibles du Hyundai ix35 (Hyundai Tucson 2)
Cette page présente le schéma de la boîte à fusibles du Hyundai ix35 (Hyundai Tucson 2), essentiel pour un entretien et des réparations corrects du véhicule. Les emplacements typiques de la boîte à fusibles dans ce modèle incluent le compartiment moteur et l’intérieur du véhicule, généralement près du conducteur. Nos schémas indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Lors du remplacement des fusibles, il est important d’utiliser toujours des fusibles de rechange de même valeur en ampères afin d’éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître sa configuration.
