Hyundai Elantra VI (2015-2020) – Boîte à fusibles
Hyundai Elantra VI – schéma de la boîte à fusibles
Année de fabrication : 2015, 2016, 2017, 2018, 2019, 2020
Les fusibles de la prise allume-cigare (prises de courant, y compris USB) de la Hyundai Elantra VI sont le fusible POWER OUTLET dans le compartiment moteur.

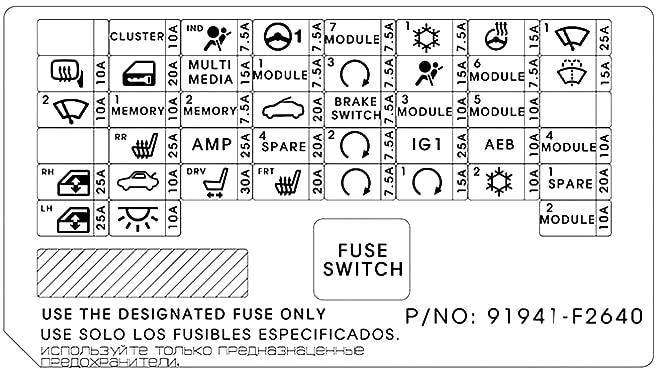

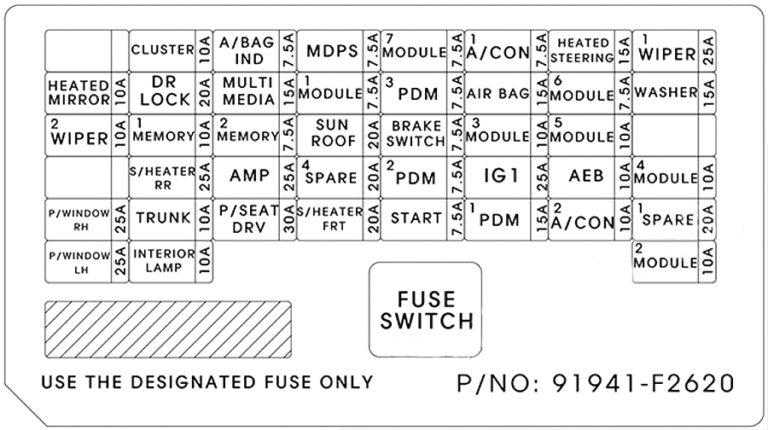

Boîte à fusibles dans l’habitacle
Elle est située sous le tableau de bord, côté conducteur.
Description
| RÉTROVISEUR CHAUFFANT | 10A Rétroviseur extérieur côté conducteur et passager ;
Module de commande de climatisation. |
| ESSUIE-GLACE 2 | 10A PCM ;
BCM. |
| FENÊTRE P/DX | 25A Relais de commande de fenêtre droite |
| FENÊTRE P/SX | 25A Relais de lève-vitre électrique gauche ;
Module de sécurité électrique de commande de fenêtre côté conducteur. |
| CONSOLE | 10A Clignotants |
| VERROUILLAGE DR | 20A Relais de verrouillage et déverrouillage des portes ;
Verrouillage des connexions inversées (relais de déverrouillage à deux tours). |
| MÉMOIRE 1 | 10A Module de porte conducteur/passager ;
Module IMS conducteur ; Module de commande de climatisation ; Ensemble de clignotants ; Rétroviseur électrochrome ; BCM ; Connecteur d’interface de données. |
| S/CHAUFFAGE AR | 15A Module de commande de chauffage de siège arrière |
| COFFRE | Relais de coffre 10A |
| LUMIÈRE INTÉRIEURE | 10A Éclairage intérieur ;
Lumière de courtoisie avant gauche et droite ; Plafonnier de console ; Clé de contact ILL. & Interrupteur d’avertissement de porte ; Éclairage du coffre. |
| A/BAG IND | 7.5A Ensemble de clignotants ;
Unité de commande de climatisation. |
| MULTIMÉDIA | 15A Lecteur CD ;
Audio ; Appareil audio/vidéo et de navigation. |
| MÉMOIRE 2 | Mémoire 7,5A |
| AMP | Amplificateur 25A |
| SIÈGE CONDUCTEUR P/ | 30A Interrupteur manuel de siège conducteur ;
Module IMS conducteur. |
| MDPS | Unité MDPS 7,5 A |
| MODULE 1 | 7,5A Verrouillage centralisé ;
Poignée de porte extérieure intelligente pour conducteur et passager ; Module de porte conducteur et passager. |
| TOIT OUVRANT | 20A Toit ouvrant |
| RECHANGE 1 | Réserve 10A |
| S/CHAUFFAGE AV | 20A Module de commande de chauffage de siège avant |
| MODULE 7 | 7,5A Module de commande de chauffage de siège avant ;
Module de commande de chauffage de siège arrière, moteur de toit ouvrant. |
| PDM 3 | 7,5A Module de commande de clé intelligente ;
Module d’immobilisation. |
| INTERRUPTEUR DE FREIN | 7,5 A Interrupteur de feux de freinage ;
Module de commande de clé intelligente. |
| PDM 2 | 7,5A Module de commande de clé intelligente ;
Module d’immobilisation. |
| DÉMARRAGE | 7,5 A Clé intelligente
Interrupteur d’allumage Interrupteur de plage de transmission |
| A / CON 1 | 7,5 A Ioniseur ;
Module de commande de climatisation ; Boîte à fusibles E/R (relais de climatisation, relais de ventilateur). |
| AIR BAG | 15A Module de commande SRS ;
Capteur de détection de passager. |
| MODULE 3 | 10A Interrupteur de feux de freinage ;
BCM ; Interrupteur de mode sport ; Module de porte conducteur et passager. |
| IG1 | 25A Bloc PCB (fusibles : ABS3, ECU5, TCU2) |
| PDM 1 | 15A Module de commande de clé intelligente |
| VOLANT CHAUFFANT | 15A Volant chauffant |
| MODULE 6 | Module de commande de clé intelligente 7,5 A BCM |
| MODULE 5 | 10A Interrupteur d’airbag ;
Rétroviseur électrochrome ; Clignotant de levier de transmission automatique ; Unité principale du système A/V et de navigation ; Système audio ; Module de commande de climatisation ; Interrupteur de console, gauche/droite ; Phares gauche et droit ; Module de commande de chauffage de siège avant ; Module de commande de chauffage de siège arrière ; Module IMS conducteur. |
| AEB | 10A Module AEB |
| A / CON 2 | 10A Boîte à fusibles E / R (relais de ventilateur) ;
Moteur de ventilateur ; Résistance de ventilateur ; Module de commande de climatisation. |
| ESSUIE-GLACE 1 | 25A Moteur d’essuie-glace ;
Unité PCB (relais d’essuie-glace avant (inférieur)). |
| LAVE-GLACE | Interrupteur multifonction 15A |
| MODULE 4 | 10A Bloc DBL ;
Avertissement de sortie de voie ; Avertisseur sonore d’aide au stationnement ; BCM ; Radar de détection d’angle mort gauche et droit. |
| RECHANGE 2 | Réserve 10A |
| MODULE 2 | 10A Boîte à fusibles E/R (relais de prise) ;
Prise de charge USB ; Module de commande de clé intelligente ; BCM ; Audio ; Unité principale A/V et de navigation ; Lecteur CD ; Interrupteur de rétroviseurs extérieurs électriques ; Amplificateur. |

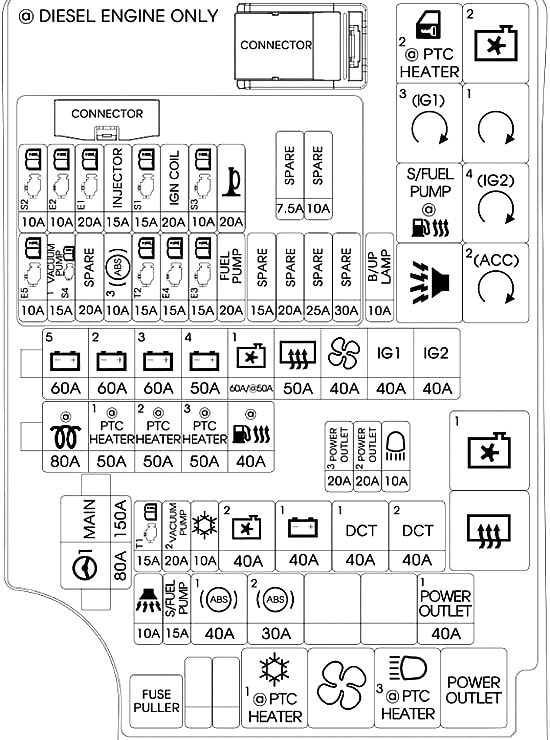

Boîte à fusibles dans le compartiment moteur
Elle est située sur le côté droit sous le capot, à côté de la batterie.
Description
| PRINCIPAL | 180A Fusible : ABS1, ABS2, KLAXON D’ALARME B, ALIMENTATION ÉLECTRIQUE |
| MDPS | Unité MDPS 80A |
| B+ 5 | Kit PCB 60A (fusibles : ECU3, ECU4, KLAXON, POMPE À CARBURANT, RELAIS DE COMMANDE MOTEUR) |
| B+ 2 | Boîte à fusibles Smart 60A (fusibles : S / CHAUFFAGE AV, ARISU) |
| B+ 3 | Boîte à fusibles intelligente 60A (fusibles : ARISU, IPS) |
| B+ 4 | Boîte à fusibles intelligente 50A (fusible : S / CHAUFFAGE AV, FENÊTRE P/SX, FENÊTRE P/DX, BAU, TOIT OUVRANT, AMP, SIÈGE P/COND.) |
| VENTILATEUR DE REFROIDISSEMENT 1 | Ventilateur de refroidissement 60A |
| CHAUFFAGE ARRIÈRE | Relais de chauffage arrière 50A |
| VENTILATEUR | Relais de ventilateur 40A |
| IG1 | 40A Interrupteur d’allumage ;
Boîte à fusibles E/R (relais PDM n° 2, n° 3 (ACC/IG1)) |
| IG2 | 40A Interrupteur d’allumage, boîte à fusibles E/R (relais PDM n° 4 (IG2), relais DÉMARRAGE) |
| LAMPE B/UP | 10A Rétroviseur électrochrome ;
Feu combiné arrière (IN), gauche/droite ; Boîte à fusibles intelligente (module de commande IPS) |
| ALIMENTATION ÉLECTRIQUE 3 | Allume-cigare 20A |
| ALIMENTATION ÉLECTRIQUE 2 | Prise avant 20A |
| H/LAMPE HI | 10A Phares |
| TCU 1 | 15A Réserve |
| POMPE À VIDE 1 | 20A Pompe à carburant |
| A / CON | 10A Relais de climatisation |
| VENTILATEUR DE REFROIDISSEMENT 2 | 40A Relais de ventilateur de refroidissement 1/2 |
| B+ 1 | 40A Boîte à fusibles intelligente (interrupteur de circuit de perte, fusible : INTERRUPTEUR DE FREIN, MODULE 1, BLOCAGE MOTEUR, PDM 1, PDM 2) |
| DCT1 | 40A Non utilisé |
| DCT2 | 40A Non utilisé |
| KLAXON D’ALARME B | 10A Relais de klaxon B |
| S / POMPE À CARBURANT | 15A Pompe à carburant |
| ABS 1 | Module 40A ESC, connecteur de commande universel |
| ABS 2 | Module 30A ESC, connecteur de commande universel |
| PRISE DE COURANT 1 | Relais de prise 40A |
| ECU 5 | 10АPCM |
| POMPE À VIDE | 15A Pompe à vide |
| RECHANGE | Réserve 20A |
| ABS 3 | Module 10A ESC, connecteur de commande universel |
| TCU 2 | Interrupteur de plage de transmission 15A, boîte de jonction marche arrière / marche arrière (fusible : LAMPE B / HAUT) |
| ECU 4 | 15АPCM |
| ECU 3 | 15АPCM |
| POMPE À CARBURANT | Relais de pompe à carburant 20A |
| CAPTEUR 2 | 10A Valve de fermeture de réservoir ;
Électrovanne de contrôle de ventilation ; Électrovanne d’admission variable ; Boîte de jonction E/R (relais de ventilateur de refroidissement 1/2). |
| ECU2 | Réserve 10A |
| ECU1 | 20 АPCM |
| INJECTION | Injecteur 15A # 1 / # 2 / # 3 / # 4 |
| CAPTEUR 1 | Capteur d’oxygène 15A (HAUT / BAS) |
| BOBINE D’ALLUMAGE | Bobine d’allumage 20A # 1 / # 2 / # 3 / # 4 |
| CAPTEUR 3 | 10А Valve de contrôle de débit d’huile n° 1/n° 2/n° 3 ;
Capteur de température électronique ; Relais de pompe à carburant. |
| KLAXON | Relais de klaxon 20A |
