Hyundai Tucson 1 (ix35) – Boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles du Hyundai Tucson 1 (ix35), des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
2004, 2005, 2006, 2007, 2008, 2009 et 2010
Habitacle
Boîte à fusibles
Située à l’extrémité gauche du tableau de bord, derrière le couvercle de protection.

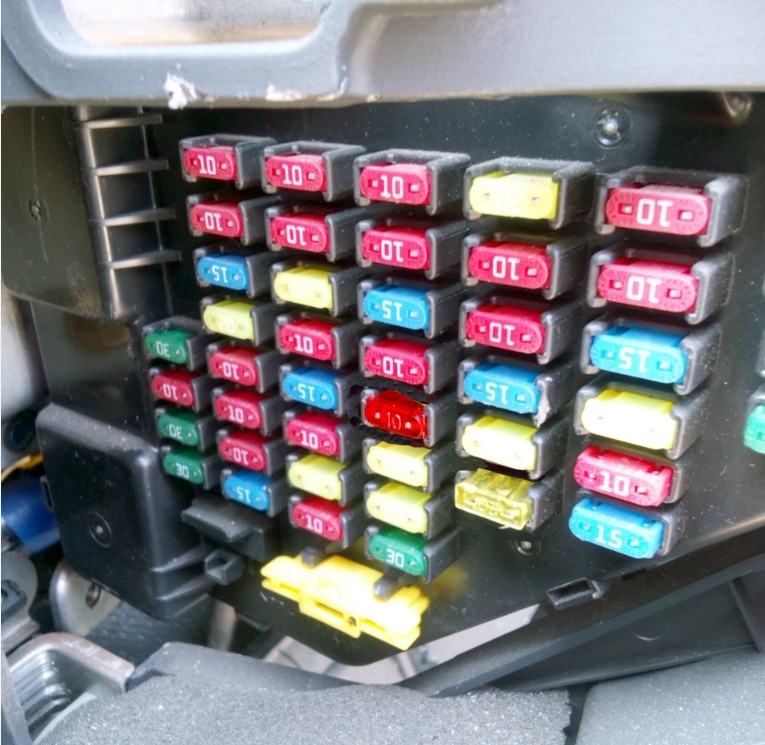

Exemple de photo

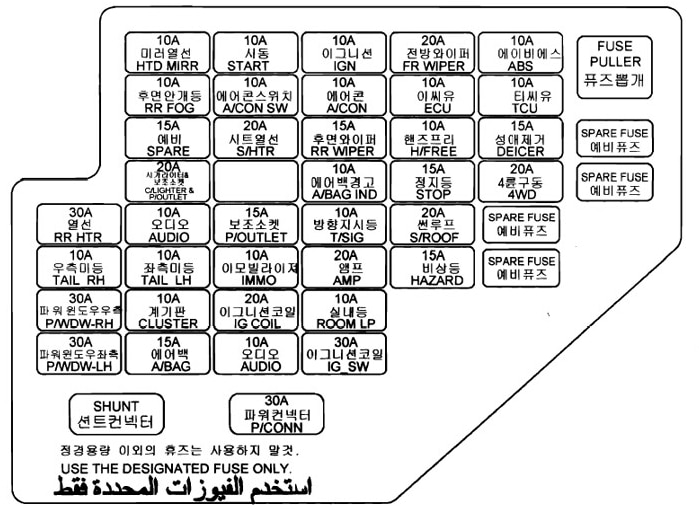

Schéma
Fonctions
| IG-SW | Interrupteur d’allumage 30A |
| STANZA LP | 10A Éclairage intérieur, unité de commande de climatisation, horloge numérique, ETASM / TASM, clé de contact non retirée |
| AMP | Système audio 20A |
| T / SIG | Interrupteur de feux de détresse 10A, système d’éclairage extérieur automatique et capteur de lumière, interrupteur de gamme de transmission automatique |
| A/TORBA IND | 10A Ensemble de clignotants |
| TERGICRISTALLO POSTERIORE | 15A Relais de protection |
| A / KON | 10A Contrôleur de toit ouvrant, contrôleur de climatisation, relais de ventilateur de climatisation. ETASM / TASM |
| IGN | Relais de chauffage 10A RTS, relais de chauffage de filtre à carburant, unité de commande de feux de jour, relais de commutation de phares |
| RISK | 10A Interrupteur d’alarme, interrupteur de relais d’alarme, unité de commande d’immobilisation (voiture avec moteur essence 2,7 litres) |
| S/TETTO | 20A Toit électrique, relais de verrouillage centralisé |
| FERMARE | 15A Interrupteur de feux de freinage, unité de commande de fermeture des rétroviseurs extérieurs |
| H/GRATIS | 10A Non utilisé |
| ECU | 10A Régulateur de vitesse, feu de freinage, système antidérapant, système de stabilisation de trajectoire, contrôleur de traction intégrale, contrôleur de moteur, contrôleur de moteur et de transmission, contrôleur de transmission, capteur de vitesse du véhicule |
| TERGICRISTALLO FF | 20A Moteur d’essuie-glace de pare-brise, lumière extérieure et interrupteur de clignotants |
| 4WD | 20A Unité de commande pour la traction intégrale |
| DEGELATORE | 15A Élément chauffant du pare-brise |
| TCU | 10A Unité de commande de transmission (véhicules avec moteur essence 2,7 litres et moteur diesel) |
| SEZIONE | 10A Capteur d’accélération, ESP, ABS |
| P / OKNO -LH | 30A Moteurs électriques de lève-vitres de porte gauche |
| PWDW-RH | 30A Moteurs électriques de lève-vitres de porte droite |
| PRIEHĽAD PRAVÝ | 10A Feu arrière droit, lumière de boîte à gants |
| RR HTR | 30A Lunette arrière chauffante |
| TAŠKA | 15A Unité de commande d’airbag |
| SKUPINA | 10A Ensemble de clignotants, ETASM / TASM |
| PRIEHĽAD LH | 10A Phare gauche, feu arrière gauche, éclairage de plaque d’immatriculation |
| AUDIO | 10A Horloge numérique, système audio, unité de commande de verrouillage des rétroviseurs extérieurs, actionneurs électriques de réglage des rétroviseurs extérieurs et interrupteur de verrouillage des rétroviseurs |
| C/ ZAPAĽOVAČ č P/ VÝSTUP | Allume-cigare 20A |
| REZERVA | 15A Fusible de rechange |
| RR FOG | 10A Feu de brouillard arrière |
| HTD MIRR | 10A Rétroviseurs extérieurs électriques gauche et droit, rétroviseurs rabattables électriquement. Interrupteur de lunette arrière chauffante |
| AUDIO | Système audio 10A |
| COIL IG | Bobine d’allumage 20A (véhicules avec moteur essence 2,7 litres) |
| IMMO | 10A Unité de commande d’immobilisation (véhicules avec moteur essence 2,7 l) |
| P/ VÝSTUP | 15A Prise arrière 12V |
| S/HTR | 20A Éléments chauffants des sièges |
| A/CON SW | 10A Unité de commande de climatisation (climatisation manuelle) |
| ZAČIATOK | 10A Relais d’alarme antivol, interrupteur de gamme de transmission automatique, interrupteur de verrouillage d’allumage; |
Les fusibles marqués C/LIGHTER ou P/OUTLET sont responsables de l’allume-cigare ou des prises supplémentaires.
Boîte à fusibles

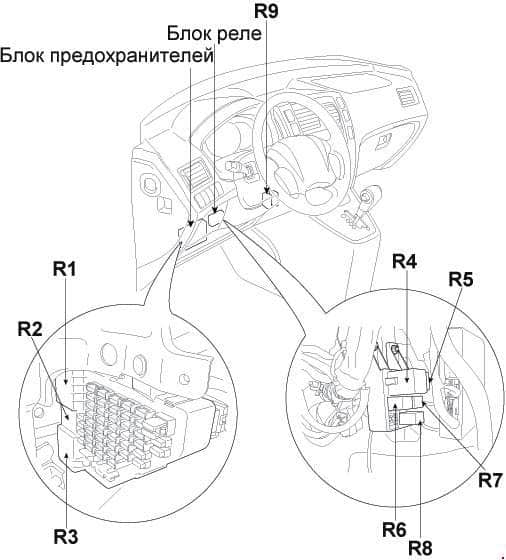

Schéma des relais dans l’habitacle
Fonctions
- R1 Relais de lunette arrière chauffante
- Relais de feu arrière R2
- R3 Relais de lève-vitre
- Relais de clignotant R4
- R5 Relais d’alarme
- R6 Relais de feu de brouillard arrière
- R7 Relais d’alarme
- R8 Relais de pare-brise chauffant
- R9 Relais de verrouillage centralisé
Compartiment moteur

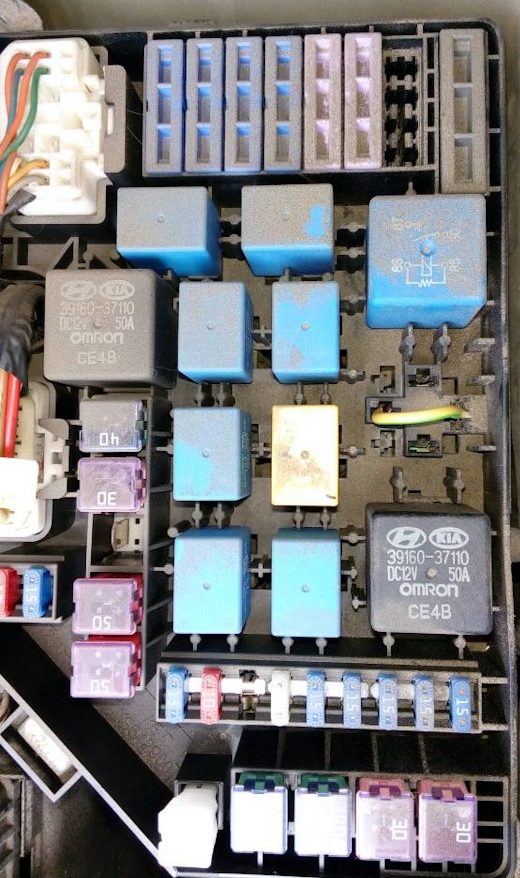

Boîte à fusibles principale
Située sur le côté gauche du compartiment moteur, à côté de la batterie.

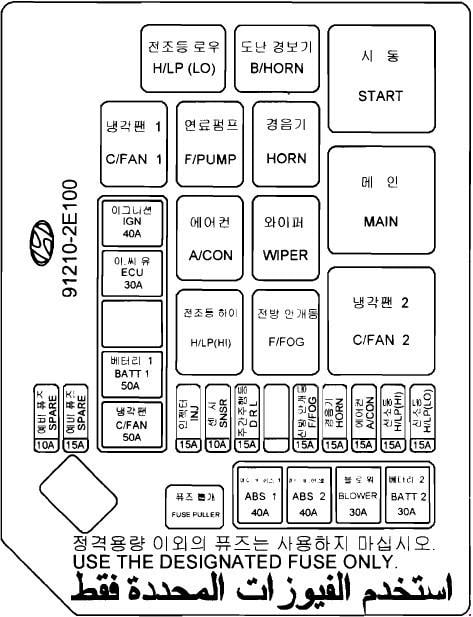

Schéma
Objectif
| IGN | 30A Relais de démarreur, interrupteur d’allumage |
| ECU | 30A Unité de commande moteur, pompe à carburant, climatisation, alternateur, unité de commande de transmission automatique |
| WAT #1 | 50A Interrupteur d’allumage, prise 12 V dans l’habitacle |
| C/VENTILATORE | Ventilateur de refroidissement moteur électrique 50A |
| ABS n. 1 | 30A ABS, ESP |
| ABS n. 1 | 40A ABS, système de stabilisation de trajectoire ESP |
| VENTILATORE | Ventilateur de climatisation 30A |
| WAT # 2 | 30A Interrupteur d’allumage, prise 12 V dans l’habitacle |
| INJ | Injecteurs 15A |
| SNSR | 10A Ventilateur de refroidissement moteur électrique, interrupteur de feux de freinage, sonde lambda, unité de commande moteur et unité de commande de transmission |
| DRL | 15A Feu de jour |
| F / FOG | 15A Feux de brouillard |
| CLACSON | 15A Avertisseur sonore |
| A / KON | Climatisation 15A |
| Alto/basso (alto) | 15A Phares (feux de route) |
| H/LP(BASSO) | 15A Phares (feux de croisement) |
Décodage des relais
| ZAČIATOK | Relais de démarreur |
| HLAVNÉ | Relais principal |
| C/VENTILÁTOR #2 | Relais de ventilateur de refroidissement (basse vitesse) |
| B/CLAXON | Relais de klaxon (alarme) |
| KLAXÓN | Relais de klaxon |
| STIERAČ | Relais d’essuie-glace |
| F / HMLA | Relais de feux de brouillard avant |
| H/LP (NÍZKE) | Relais de feux de croisement |
| F/POMPA | Relais de pompe à carburant |
| A / KLIM | Relais de climatisation |
| Vysoké/nízke (vysoké) | Relais de feux de route |
| C/VENTILÁTOR #1 | Relais de ventilateur de refroidissement (haute vitesse) |

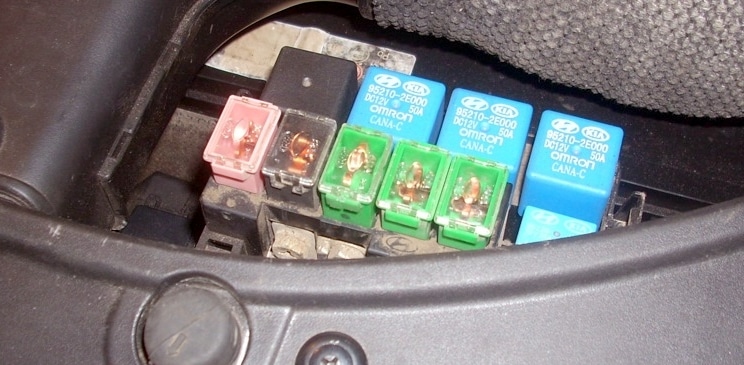

Boîte à fusibles
Installé sur les modèles avec moteur diesel.

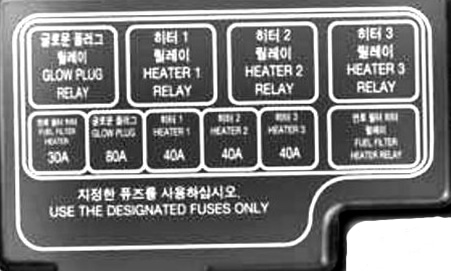

Légende
Correspondance
| RELÉ ZAPALOVACEJ SVIEČKY | Relais de préchauffage |
| RELÉ VYKUROVANIA 1 | Relais de chauffage PTC 1 |
| RELÉ VYKUROVANIA 2 | Relais de chauffage PTC 2 |
| RELÉ VYKUROVANIA 3 | Relais de chauffage PTC 3 |
| FILTRO PALIVA RELÉ VYKUROVANIA | Relais de chauffage de filtre à carburant |
| VYKUROVANIE FILTRA PALIVA | 30A Chauffage de filtre à carburant |
| SVIEČKA | Préchauffage 80A |
| VYKUROVANIE1 | Chauffage PTC 40A 1 |
| VYKUROVANIE 2 | Chauffage PTC 40A 2 |
| VYKUROVANIE3 | Chauffage PTC 40A 3 |
