Honda CR-Z (2010-2016) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Honda CR-Z 2010-2016, des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Honda CR-Z (2010-2016) – schéma de la boîte à fusibles
Année de production : 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Le fusible de l’allume-cigare (prise de courant) de la Honda CR-Z (2010-2016) est le fusible 13 de la boîte à fusibles de l’habitacle.
Habitacle
- Boîte à fusibles
- Unité de commande du système de surveillance de la pression des pneus (TPMS)
- Module de jauge
- Antidémarrage-Keyless
- Unité de commande HandsFreeLink
- Relais des feux de brouillard (gauche)
Relais du klaxon (droit) - Relais de déverrouillage actif du hayon (gauche)
Relais de déverrouillage de la porte conducteur (droit)

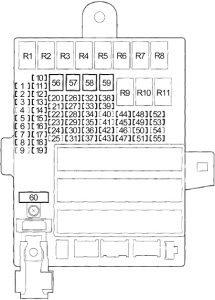

Boîte à fusibles de l’habitacle
| Numéro | Amp [A] | Description |
| 1 | 15 | Unité audio-navigation ;
Éclairage du compartiment moteur ; Connecteur de liaison de données (DLC) ; Éclairage du miroir de courtoisie conducteur ; Éclairage du miroir de courtoisie passager ; Éclairage intérieur de la porte conducteur ; Éclairage intérieur de la porte passager ; Éclairage du plateau arrière gauche ; Éclairage du plateau arrière droit ; Module de commande de jauge ; Unité de commande sans clé avec antidémarrage ; Unité de commande HandsFreeLink ; Éclairage de carte individuel ; Unité de commande multiplex intégrée (MICU) ; Module de commande moteur (MCM). |
| 2 | 7,5 | Unité de commande du système de surveillance de la pression des pneus (TPMS) |
| 3 | 20 | Interrupteur principal de fenêtre |
| 4 | – | – |
| 5 | 10 | Unité audio-navigation ;
Éclairage de la lampe de recul ; Interrupteur de la lampe de recul (M/T) ; Module de commande moteur (ECM (M/T)) ; Interrupteur de plage de transmission (CVT) ; Unité de commande multiplex intégrée (MICU). |
| 6 | 10 | Unité du système de retenue supplémentaire (SRS) |
| 7 | 10 | A/T :
Module de commande du groupe motopropulseur – PCM (VBSOL) |
| 8 | 7,5 | Module du système de retenue supplémentaire (SRS) ;
Module du système de détection d’occupant (ODS) ; Indicateur de désactivation de l’airbag passager avant. |
| 9 | 20 | Relais des feux de brouillard ;
Feux de brouillard. |
| 10 | 7,5 | Relais d’embrayage du compresseur de climatisation ;
Relais du moteur de ventilateur ; Module de climatisation ; Relais de chauffage de siège conducteur ; Relais de commande de ventilateur (diode A/C B) ; Relais de chauffage de siège passager ; Interrupteur de rétroviseur électrique ; Relais de ventilateur de radiateur (diode A/C B) ; Relais de dégivrage de lunette arrière ; Moteur de commande de recirculation ; Indicateurs d’interrupteur de chauffage de siège. |
| 11 | 7,5 | Unité de commande électronique de direction assistée (EPS) ;
Unité de commande du modulateur VSA (MTR) ; Capteur d’accélération de vitesse de lacet. |
| 12 | 10 | Interrupteur de position de pédale de frein (M/T) ;
Interrupteur de ralenti (CVT) ; Convertisseur DC-DC ; Valve de purge du réservoir de vapeurs de carburant (EVAP) ; Électrovanne de verrouillage de marche arrière (M/T) ; Capteur de débit massique d’air (MAF) ; Capteur d’oxygène chauffé secondaire (HO2S). |
| 13 | 20 | Alimentation des accessoires |
| 14 | 7,5 | Unité de navigation audio ;
Électroaimant de verrouillage de clé ; Unité de commande du kit mains libres ; Unité de commande multiplex intégrée (MICU). |
| 15 | 7,5 | Feux de jour (DRL) |
| 16 | 10 | Moteur d’essuie-glace arrière |
| 17 | 20 | Interrupteur principal de fenêtre ;
Moteur de fenêtre passager (interrupteur de fenêtre passager). |
| 18 | – | – |
| 19 | – | – |
| 20 | 15 | Antidémarrage-Keyless ;
Module de commande moteur, groupe motopropulseur (ECM/PCM) |
| 21 | 15 | Moteur d’essuie-glace ;
Unité de commande multiplex intégrée (MICU). |
| 22 | 7,5 | Capteur de charge électrique (ELD) ;
Module de commande du compteur kilométrique ; Module de commande moteur (MCM) ; Électroaimant de verrouillage de transmission (CVT) ; Unité de commande du système de surveillance de la pression des pneus (TPMS). |
| 23 | 10 | Interrupteur d’avertissement ;
Unité de commande multiplex intégrée (MICU). |
| 24 | 10 | Interrupteur de position de pédale de frein ;
Feu stop supérieur ; Feux stop ; Unité de commande multiplex intégrée (MICU) ; Module de commande moteur, groupe motopropulseur (ECM/PCM) ; Klaxon ; Relais du klaxon. |
| 25 | 20 | Amplificateur stéréo |
| 26 | 10 | Capteur de rapport air-carburant (A/F) ;
Relais du capteur de rapport air-carburant (A/F) ; Fusible : n° 31 (7,5 A). |
| 27 | 20 | Verrouillage électrique des portes ;
Unité de commande multiplex intégrée (MICU). |
| 28 | 20 | Phare (principal) ;
Unité de commande multiplex intégrée (MICU). |
| 29 | 10 | Feu de stationnement ;
Unité de commande multiplex intégrée (MICU). |
| 30 | 30 | Moteur de ventilateur de radiateur (relais de ventilateur de radiateur) |
| 31 | 7,5 | Capteur de niveau d’huile moteur ;
Relais de ventilateur de condenseur de climatisation (diode A/C). |
| 32 | 10 | Phare droit (feu de croisement) |
| 15 | Xénon : module HID droit | |
| 33 | 15 | Relais de bobine d’allumage ;
Bobines d’allumage. |
| 34 | 10 | Phare gauche (feu de croisement) |
| 10 | Xénon : phare gauche (feu de route) | |
| 35 | 7,5 | Actionneur de verrouillage de porte passager |
| 36 | 10 | Actionneur de verrouillage de porte conducteur |
| 37 | 30 | Unité de commande du modulateur VSA |
| 38 | – | – |
| 39 | 15 | Capteur de position de vilebrequin (CKP) ;
Capteur de position d’arbre à cames (CMP) ; Relais de commande du système de commande électronique de l’accélérateur (ETCS) ; Injecteurs ; Module de commande moteur, groupe motopropulseur – ECM/PCM (IGP) ; Relais principal PGM-FI n° 1 ; Relais principal PGM-FI n° 2 (pompe à carburant). |
| 40 | 10 | Chauffage de siège conducteur ;
Chauffage de siège passager. |
| 41 | – | – |
| 42 | 7,5 | Module de commande moteur (MCM) ;
Relais MCM n° 1 ; Relais MCM n° 2. |
| 43 | 7,5 | Compresseur de climatisation (relais d’embrayage du compresseur de climatisation) |
| 44 | 7,5 | Relais du démarreur ;
Module de commande du groupe motopropulseur – PCM (STS). |
| 45 | 7,5 | Relais de l’actionneur de déverrouillage du hayon ;
Actionneur de déverrouillage du hayon. |
| 46 | – | – |
| 47 | 30 | Moteur de ventilateur de condenseur de climatisation
(relais de ventilateur de condenseur de climatisation) |
| 48 | 10 | Phare gauche (feu de route) |
| 15 | Xénon : unité HID gauche | |
| 49 | 7,5 | Actionneur de verrouillage de porte passager |
| 50 | – | – |
| 51 | 10 | Phare droit (feu de route) |
| 52 | 15 | Relais de commande du système de commande électronique de l’accélérateur (ETCS) ;
Module de commande moteur, groupe motopropulseur – ECM/PCM (IG1 ETCS). |
| 53 | 15 | Module d’unité de puissance intelligente (IPU) ;
Ventilateur (relais du module de commande moteur (MCM) n° 2) ; Module d’onduleur moteur (MPI) (relais du module de commande moteur (MCM) n° 2). |
| 54 | – | – |
| 55 | 10 | Déflecteur de rétroviseur gauche ;
Déflecteur de rétroviseur droit. |
| 56 | 30 | Essuie-glace avant ;
Unité de commande multiplex intégrée (MICU). |
| 57 | 30 | Moteur de ventilateur (relais du moteur de ventilateur) |
| 58 | 30 | Unité de commande du modulateur VSA |
| 59 | 30 | Sans déflecteur de rétroviseur électrique :
Déflecteur de lunette arrière ; Déflecteur de vitre latérale ; Condensateur de réduction de bruit. |
| 40 | Déflecteur de rétroviseur électrique :
Déflecteur de lunette arrière ; Déflecteur de vitre latérale ; Condensateur de réduction de bruit ; Fusible : n° 55 (10 A). |
|
| 60 | 50 | Allumage |
| Relais | ||
| R1 | Actionneur de vitres | |
| R2 | Moteur de ventilateur | |
| R3 | Capteur de rapport air-carburant (A/F) | |
| R4 | Éclairage n° 1 | |
| R5 | Bobine d’allumage | |
| R6 | Principal PGM-FI n° 1 | |
| R7 | Commande du système de commande électronique de l’accélérateur (ETCS) | |
| R8 | Dégivrage de lunette arrière | |
| R9 | Éclairage n° 2 | |
| R10 | Démarreur | |
| R11 | – | |
- Module de commande moteur (MCM)
- Relais du module de commande moteur (MCM) n° 1
- Relais du module de commande moteur (MCM) n° 2
Compartiment moteur
- Boîte à fusibles n° 1
- Transmission manuelle : module de commande moteur (ECM)
Transmission automatique : module de commande du groupe motopropulseur (PCM) - Boîte à fusibles n° 2
- Unité de commande du modulateur VSA
Boîte à fusibles du compartiment moteur n° 1
| Nr | Description | |
| R1 | Embrayage du compresseur de climatisation | |
| R2 | – | |
| R3 | R4 | Principal PGM-FI n° 2 (pompe à carburant) |
Boîte à fusibles des relais du compartiment moteur n° 2
| Nr | Description |
| R1 | Ventilateur du condenseur de climatisation |
| R2 | Ventilateur du radiateur |
| R3 | – |

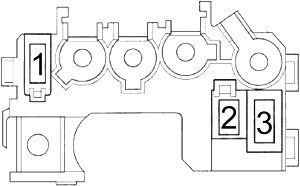

Boîte à fusibles des bornes de batterie
Ces fusibles ne sont pas sujets à l’entretien ; remplacer la boîte à fusibles de la batterie en tant qu’unité.
| N° | [A] | Description |
| 1 | 100 | Convertisseur DC-DC ;
Relais d’éclairage n° 1 ; Relais d’éclairage n° 2 ; Relais d’alimentation des vitres ; Fusibles : n° 1, 2, 3, 9, 17, 25, 26, 27, 28, 29, 30, 32, 33, 34, 37, 39, 40, 42, 43, 45, 47, 48, 51, 52, 53, 57, 58, 59, 60 |
| 2 | 70 | Unité de commande électronique de direction assistée (EPS) |
| 3 | 20 | Fusibles : 23, 24 |
À propos de la Honda CR-Z (2010-2016)
La Honda CR-Z est une voiture hybride compacte produite de 2010 à 2016. Ce modèle est réputé pour son design sportif et sa motorisation écologique. La CR-Z combine un moteur essence avec un moteur électrique, ce qui en fait un véhicule économique avec de faibles émissions. Elle est disponible avec un moteur quatre cylindres de 1,5 litre, soutenu par un moteur électrique, offrant une puissance suffisante pour une conduite dynamique. L’intérieur est moderne et offre un confort pour le conducteur et le passager, tout en conservant le caractère sportif du véhicule.
Schéma de la boîte à fusibles Honda CR-Z
Cette page présente le schéma de la boîte à fusibles pour le modèle Honda CR-Z, essentiel pour l’entretien et les réparations corrects du système électrique du véhicule. Les emplacements typiques des boîtes à fusibles pour ce modèle se trouvent dans le compartiment moteur et sous le tableau de bord. Les schémas sur cette page indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même valeur en ampères pour éviter d’endommager le système électrique. La boîte à fusibles est un élément clé pour la sécurité et la fonctionnalité du véhicule, il est donc important de connaître son contenu et de l’entretenir correctement.
