Honda Odyssey RA (1994-1998) – Boîte à fusibles
Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Honda Odyssey (RA) 1994-1998, vous obtiendrez des informations sur l’emplacement des panneaux de fusibles dans la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).

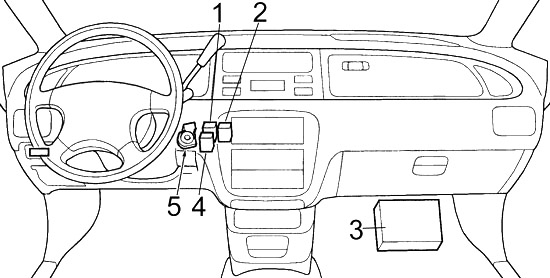

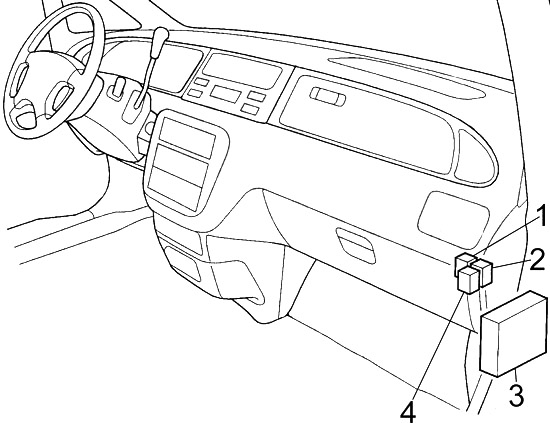

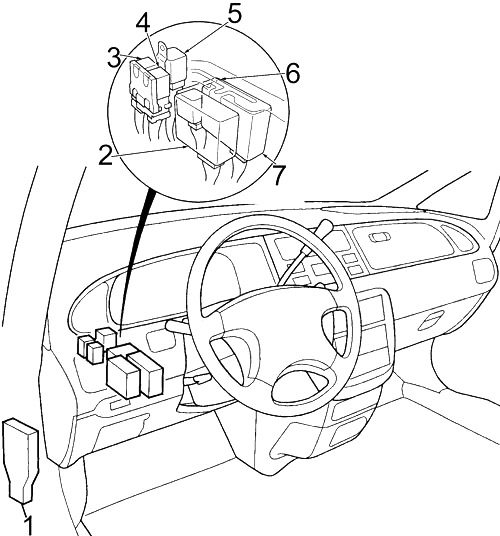

Habitacle
- Boîte à fusibles
- Unité de commande des feux de jour (DRL)
- 1994→?: Relais de coupure du démarreur
?→1999: Relais d’ouverture du toit
?→ 1999: Relais de coupure des feux de croisement (avec DRL) - Relais de fermeture du toit
- 1994→?: Relais d’ouverture du toit
?→ 1999: Relais de coupure du démarreur - 1994→?: Relais des feux de croisement (avec DRL)
?→ 1999 : Relais principal PGM-FI - Unité de commande de verrouillage
- 1994→?: Relais de klaxon
?→ 1999: Relais de sécurité ABS - ?→1999: Relais de marche arrière A/T
- Module de commande du système de transmission (PCM)
- Relais d’allume-cigare
- ?→1999: Unité d’immobilisation
- ? →1999: Relais de klaxon
- ?→1999: Relais de marche arrière A/T
1994→?: Relais de protection ABS (avant) - 1994 → ?: Relais de sécurité ABS (arrière)
- Unité de commande ABS

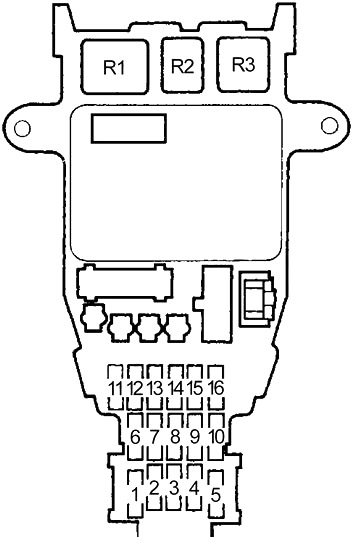

Boîte à fusibles de l’habitacle
La boîte à fusibles est située derrière le couvercle du panneau inférieur côté conducteur.
| Numéro | Ampères [A] | Description |
|---|---|---|
| Numéro | Ampères [A] | Description |
| 1 | 15 | Réserve |
| 2 | 10 | Feux de recul, clignotants et feux de détresse/clignotants, indicateur de position du levier de vitesse, électroaimant de verrouillage de la transmission, indicateur de sécurité, capteur de vitesse du véhicule (VSS), feux/relais de clignotants, unité de commande intégrée |
| 3 | 15 | Relais principal PGM-FI, pompe à carburant, unité de système de retenue (SRS) |
| 4 | 10 | Unité de système de retenue (SRS) |
| 5 | 7,5 | Réserve |
| 6 | 20 | Réserve |
| 7 | 7,5 | 1994→?: Alternateur, module de commande de transmission (TCM), capteur de charge électrique (ELD), module de commande de ventilateur de radiateur, régulateur de vitesse (ECU) |
| 15 | ?→1999: Alternateur, module de commande de transmission (TCM), capteur de charge électrique (ELD), module de commande de ventilateur de radiateur, régulateur de vitesse (ECU) | |
| 8 | 10 | 1994→?: Relais de vitres, panneau de toit, essuie-glace arrière |
| 15 | ?→1999: Bobines d’allumage | |
| 9 | 30 | 1994→?: Essuie-glace/buse avant, essuie-glace intermittent |
| 10 | ?→1999: Essuie-glace/buse avant, essuie-glace intermittent |
| Numéro | Ampères [A] | Description |
|---|---|---|
| 10 | 10 | Réserve |
| 11 | 30 | Réserve |
| 12 | 7,5 | Alimentation du rétroviseur |
| 13 | 7,5 | Relais de commande de chauffage, relais de coupure du compresseur de climatisation, module de commande de ventilateur de radiateur, moteur de commande de recirculation, panneau de commande de chauffage, témoin de dégivrage de lunette arrière, moteur de commande de mode, thermostat de climatisation, relais de dégivrage de lunette arrière, relais de moteur de ventilateur |
| 14 | 7,5 | Relais principal PGM-FI, module de commande moteur/groupe motopropulseur (ECM/PCM), clignotant (circuit de commande de frein), signal de démarreur |
| 15 | 7,5 | Unité de commande des feux de jour (DRL) |
| 16 | 7,5 | Antenne de moteur de radio, relais d’allume-cigare |
| 17 | 10 | ?→1999: Relais de vitre électrique, relais de toit ouvrant, essuie-glace arrière |
| R1 | Clignotants et feux de détresse | |
| R2 | Moteur de ventilateur | |
| R3 | Dégivrage de lunette arrière | |
