Honda Accord (1981-2019) – boîte à fusibles
Dans cet article, vous trouverez des schémas de la boîte à fusibles de la Honda Accord 1981-2019, des informations sur l’emplacement des panneaux de fusibles à l’intérieur de la voiture et vous apprendrez l’affectation de chaque fusible (disposition des fusibles).
Schéma des fusibles et relais – Honda Accord
Concerne les véhicules fabriqués entre les années :
1985, 1986, 1987, 1988, 1989.
Fusibles dans l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | 15 | Témoin de charge, régulateur de tension, unité de commande de temporisation du ventilateur de refroidissement, relais de coupure de carburant, capteur de vitesse, relais principal PGM-FI, pompe à carburant, électrovannes de direction, unité de commande des émissions, capteur de vitesse (ceinture de sécurité automatique ’88-’89) |
| 2 | 10 | Indicateur de sécurité, indicateur de position du levier de vitesse, horloge et jauges, tachymètre, feux de recul, relais et clignotants, unité de commande intégrée, feux d’avertissement. Indicateur de régulateur de vitesse, circuit d’assombrissement des feux, unité de commande automatique des ceintures de sécurité, électroaimant de verrouillage de la transmission (’89) |
| 3 | 20 | Moteurs d’essuie-glace, moteurs de lave-glace, relais d’essuie-glace intermittent, relais de toit ouvrant, relais de lève-vitre électrique |
| 4 | 7,5 | Régulateur de vitesse, témoin de régulateur de vitesse |
| 5 | 10 | Relais de désembuage de la lunette arrière, témoin de désembuage de la lunette arrière, amplificateur de direction de chauffage, moteur de ventilateur, embrayage et relais de compresseur de climatisation, unité de temporisation de climatisation, panneau de commande de chauffage |
| 6 | 10 | Phare avant droit |
| 7 | 10 | Phare avant gauche |
| 8 | 15 | Feu de route gauche |
| 9 | 15 | Feu de route droit |
| 10 | 7,5 | Feu de route droit, témoin de feux de route |
| 11 | 15 | Unité de commande de rétraction des phares |
| 12 | 15 | Rétroviseurs électriques, chauffage EFE, relais de ventilateur de radiateur, temporisateur de ventilateur de refroidissement |
| 13 | 10 | Moteur d’antenne électrique, autoradio/lecteur de cassettes, amplificateur de puissance (modèle SEi) |
| 14 | 15 | Témoin de miroir de courtoisie, éclairage de plaque d’immatriculation, feux arrière, feux de position latéraux, unité de commande de luminosité du tableau de bord, éclairage de l’allume-cigare, lumière du cendrier, unité de commande de rétraction des phares (lumière allumée), éclairage du tableau de bord et des interrupteurs |
| 15 | — | — |

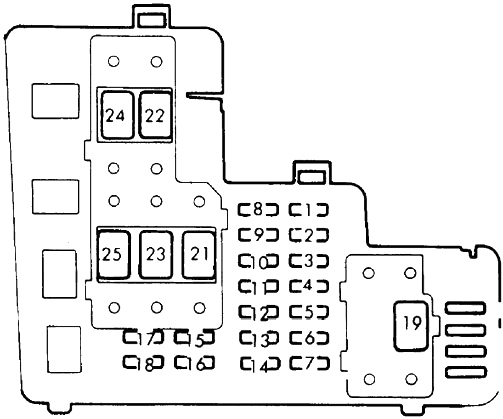

Fusibles dans le compartiment moteur
| Numéro | Ampérage [A] | Description |
| 1 | 10 | Relais principal PGM-FI (+B), unité de commande des émissions (+B) |
| 2 | 20 | Unité de commande/actionneur de verrouillage électrique |
| 3 | 30 | Relais de toit ouvrant |
| 4 | 20 | Klaxon, feux de freinage, ceintures de sécurité automatiques (’88-’89), unité de commande de verrouillage (’89), électroaimant de verrouillage de clé (’89) |
| 5 | 10 | Unité de commande de rétraction des phares (vers le bas), relais de rétraction, interrupteur de commande de rétraction |
| 6 | 15 | Moteur de rétraction du phare droit |
| 7 | 15 | Moteur de rétraction du phare gauche |
| 8 | 10 | Alternateur |
| 9 | 15 | Injection de carburant : Moteur de ventilateur de radiateur |
| 30 | Carburateur : Moteur de ventilateur de radiateur, moteur de ventilateur de condenseur | |
| 10 | 10 | Feux de détresse, relais de feux de détresse, feux de position latéraux, unité de commande intégrée (B+) |
| 11 | 10 | Alimentation |
| 12 | 15 | Injection de carburant : Moteur de ventilateur de condenseur |
| 13 | 15 | Allume-cigare, feux de passagers, lumière du coffre, lumière du hayon, lumière du dôme, lumière d’allumage |
| 14 | 15 | Temporisateur de ventilateur de refroidissement (+B) |
| 15 | 15 | ’86-’87 : Vitre arrière électrique côté gauche |
| 20 | ’88-’89 : Vitre arrière électrique côté gauche | |
| 16 | 15 | ’86-’87 : Vitre arrière électrique côté droit |
| 20 | ’88-’89 : Vitre arrière électrique côté droit | |
| 17 | 15 | ’86-’87 : Vitre avant électrique côté gauche, unité de commande de lève-vitre électrique |
| 20 | ’88-’89 : Vitre avant électrique côté gauche, unité de commande de lève-vitre électrique | |
| 18 | 15 | ’86-’87 : Vitre avant électrique côté droit |
| 20 | ’88-’89 : Vitre avant électrique côté droit | |
| 19 | 40 | Interrupteur de lumière et gradateur, fusible (boîte à fusibles de l’habitacle) : n° 14, 11, 7, 6, 8 et 9 |
| 20 | — | — |
| 21 | 70 | Alternateur, bobine d’allumage, électroaimant de démarreur |
| 22 | 40 | Moteur de ventilateur |
| 23 | 30 | Désembuage de la lunette arrière |
| 24 | 30 | Chauffage EFE |
Schéma des fusibles et relais – Honda Accord
S’applique aux véhicules fabriqués entre les années :
1990, 1991, 1992, 1993.

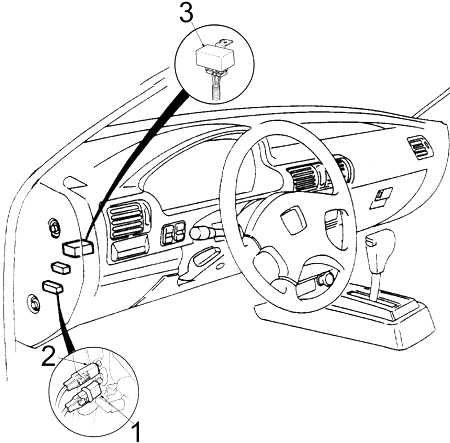

Habitacle
- Boîte à fusibles
- Module de commande du ventilateur de radiateur/Temporisateur du ventilateur de refroidissement
- Connecteur de liaison de données (DLC)

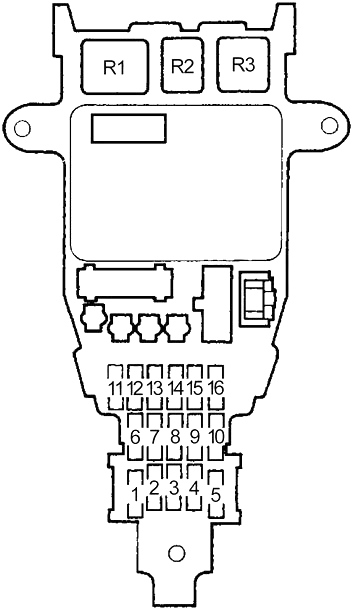

Boîte à fusibles de l’habitacle
| Numéro | Ampérage [A] | Description |
| 1 | — | — |
| 2 | 10 | Clignotants et feux de détresse/interrupteurs, position du levier de vitesse, électroaimant de verrouillage de la transmission, indicateur de sécurité, feux de recul, feux de clignotants/relais, horloge, ceinture de sécurité automatique, unité de commande intégrée |
| 3 | 15 | Relais principal et pompe à carburant PGM-FI, électrovannes de contrôle des émissions, régulateur de tension, unité de temporisation du ventilateur de refroidissement, unité de commande de transmission automatique, témoin de batterie, unité de capteur de charge électrique (ELD), électrovanne de contrôle d’admission d’air, unité de commande de support moteur, électrovanne de contrôle de support moteur |
| 4 | 10 | ’92-’93 : Unité de système de retenue supplémentaire (SRS) |
| 5 | — | — |
| 6 | — | — |
| 7 | 7,5 | Interrupteur principal du régulateur de vitesse, unité de commande du régulateur de vitesse |
| 8 | 7,5 | ’90-’92 : Relais et moteur de toit ouvrant |
| 10 | 93 : relais et moteur de toit ouvrant, essuie-glace arrière, rétroviseurs électriques | |
| 9 | 30 | Essuie-glace/lave-glace de pare-brise, essuie-glace intermittent |
| 10 | — | — |
| 11 | — | — |
| 12 | 7,5 | Relais d’embrayage de compresseur de climatisation |
| 13 | 7,5 | Unité de temporisation du ventilateur de refroidissement, moteur de commande de chauffage ABS, moteur de commande de recirculation, panneau de commande de chauffage |
| 14 | 7,5 | Signal de moteur de démarrage (transmission automatique), clignotant |
| 15 | 7,5 | Relais de feux de jour |
| 16 | 10 | Radio/lecteur stéréo, allume-cigare |
| Relais | ||
| R1 | — | Clignotants/feux de détresse |
| R2 | — | Moteur de ventilateur |
| R3 | — | Désembuage de la lunette arrière |
| R4 | — | Toit ouvrant |
| R5 | — | Verrouillage du toit ouvrant |
- Relais de klaxon
- Relais d’allume-cigare
- Relais principal PGM-FI

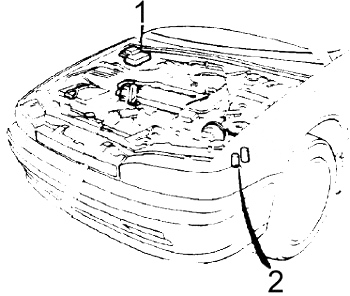

Compartiment moteur
- Boîte à fusibles
- Support de relais

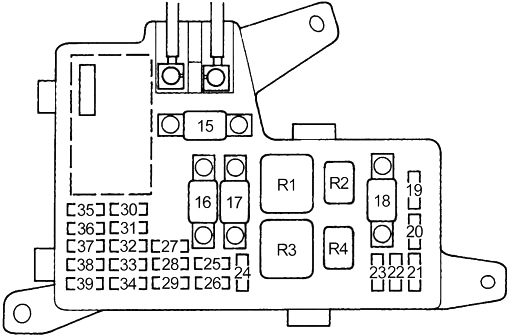

Boîte à fusibles du compartiment moteur
| Numéro | Ampérage [A] | Description |
| 15 | 100 | ’90-’91 : Batterie, distribution d’alimentation |
| 80 | ’92-’93 : Batterie, distribution d’alimentation | |
| 16 | 40 | Berline, Coupé : relais de chauffage de la lunette arrière |
| 30 | Break : Relais de chauffage de la lunette arrière | |
| 17 | 30 | Relais de moteur de ventilateur |
| 18 | 50 | Clé de contact |
| 19 | 20 | Phares gauches |
| 20 | 20 | Phare droit et clignotant |
| 21 | 15 | ’90-’91 : Moteur de ventilateur de radiateur |
| 20 | ’92-’93 : Relais de ventilateur de refroidissement | |
| 22 | 30 | ’90-’91 : Unité de commande de ceinture de sécurité automatique |
| 10 | 92-93 : Feux de jour | |
| 23 | 30 | ’90-’91 : Unité de commande de ceinture de sécurité automatique |
| 10 | ’93 : Amplificateur de puissance Bose | |
| 24 | 20 | Moteur de lève-vitre arrière droit électrique |
| 25 | 20 | Moteur de lève-vitre arrière gauche électrique |
| 26 | 20 | Moteur de lève-vitre avant droit électrique |
| 27 | — | — |
| 28 | 20 | Moteur et interrupteur de lève-vitre avant gauche électrique |
| 29 | 20 | ’90-’91 : Moteur de toit ouvrant |
| 30 | ’92-’93 : Moteur de toit ouvrant | |
| 30 | 20 | Klaxon et circuit de feux de freinage, électroaimant de verrouillage de clé |
| 31 | — | — |
| 32 | 20 | Unité de commande de verrouillage électrique |
| 33 | 10 | Relais principal PGM-FI |
| 34 | 15 | Moteur de ventilateur de condenseur de climatisation, unité de temporisation du ventilateur de refroidissement |
| 35 | 10 | Active le signal et le circuit de feux de détresse |
| 36 | — | — |
| 37 | 15 | Témoin de clé de contact, lumière d’accueil, liseuses, allume-cigare, antenne électrique, unité de commande intégrée |
| 38 | 15 | Feux de position latéraux, feux arrière, compartiment de rangement et éclairage de plaque d’immatriculation, option « C », éclairage du tableau de bord et circuit de gradateur, éclairage du panneau de commande de chauffage, interrupteur de climatisation et éclairage de miroir de courtoisie, unité de commande intégrée |
| 39 | 7,5 | PGM-FI ECU, unité de commande de transmission automatique, lecteur stéréo/radio cassette, horloge et ceinture de sécurité automatique |
| Relais | ||
| R1 | Phare | |
| R2 | Alimentation de fenêtre | |
| R3 | Résistance | |
| R4 | Ventilateur de radiateur | |
Support de relais dans le compartiment moteur
| Numéro | Relais |
| R1 | Embrayage de compresseur de climatisation |
| R2 | Ventilateur de condenseur |
Honda Accord (1994-1997) – schéma de la boîte à fusibles
Année de fabrication : 1994, 1995, 1996, 1997.
Le fusible de l’allume-cigare (prise de courant) de la Honda Accord (1994-1997) est le fusible 36 de la boîte à fusibles du compartiment moteur.

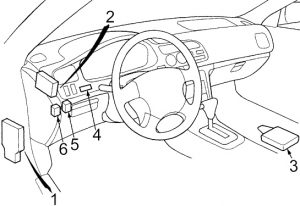

Habitacle
- Boîte à fusibles
- Régulateur de vitesse
- Verrouillage centralisé / unité de commande de sécurité
- Régulateur de luminosité des feux
- Relais de verrouillage du toit
- Relais d’ouverture du toit

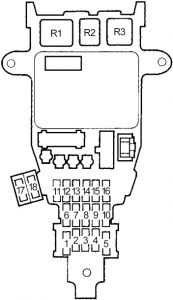

Boîte à fusibles de l’habitacle
| N° | Amp [A] | Description |
| 1 | – | – |
| 2 | 10 | Groupe de compteurs kilométriques ; Feux de détresse ; Horloge ; Capteur de vitesse du véhicule (VSS) ; Électroaimant de verrouillage de la transmission (A / T) ; Unité de commande intégrée ; Verrouillage des portes sans clé ; Unité de commande de sécurité. |
| 3 | 15 | Relais principal PGM-FI ; Groupe du système de retenue supplémentaire (SRS). |
| 4 | 10 | Unité du système de retenue supplémentaire (SRS) |
| 5 | – | – |
| 6 | – | – |
| 7 | 7,5 | Alternateur ; Module de commande du groupe motopropulseur (PCM) ; Détecteur de charge électrique (ELD) ; Module de commande du ventilateur de radiateur ; Système de régulateur de vitesse ; Module de commande de transmission (TCM – V6). |
| 8 | 10 | Break : Moteur d’essuie-glace arrière ; Moteur de lave-glace arrière. |
| 9 | 30 | Moteur d’essuie-glace avant ; Relais d’essuie-glace intermittent ; Moteur de lave-glace avant. |
| 10 | – | – |
| 11 | – | – |
| 12 | 7,5 | Actionneur ABS ; Unité de commande ABS ; Relais du moteur de pompe ABS ; Actionneurs de rétroviseurs. |
| 13 | 7,5 | Moteur de commande de recirculation ; Panneau de commande de chauffage ; Témoin de désembuage arrière ; Moteur de commande de mode ; Module de commande du ventilateur de radiateur ; Relais d’embrayage de compresseur de climatisation ; Thermostat de climatisation ; Relais de désembuage arrière ; Relais du moteur de ventilateur. |
| 14 | 7,5 | |
| 15 | 7,5 | Unité de commande des feux de jour |
| 16 | 10 | Relais d’allume-cigare |
| 17 | 7,5 | Verrouillage des portes sans clé ; Unité de commande de sécurité. |
| 18 | 7,5 | Relais de clignotants, feux de détresse |
| Relais | ||
| R1 | – | Clignotants / danger |
| R2 | – | Moteur de ventilateur |
| R3 | – | Désembuage arrière |

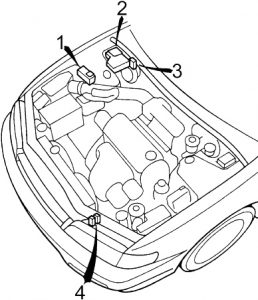

Compartiment moteur
- Boîte à fusibles n° 2
- Boîte à fusibles n° 1
- Support de relais n° 1
- 2.2L : Support de relais n° 2
Boîte à fusibles du compartiment moteur n° 1
| Numéro | Amp [A] | Description |
| 15 | 120 | 2.2L F22B1 : Batterie ; Distribution d’énergie. |
| 100 | 2,7L C27A4 V6 : à la Batterie ; Distribution d’énergie. | |
| 80 | 2.2L F22B2 : à la Batterie ; Distribution d’énergie. | |
| 16 | 40 | Berline, Coupé : Désembuage arrière, condensateur de bruit |
| 30 | Break : Désembuage arrière, condensateur de bruit | |
| 17 | 40 | Moteur de ventilateur |
| 18 | 50 | Interrupteur d’allumage (BAT) |
| 19 | 20 | Phare gauche ; Unité de commande des feux de jour. |
| 20 | 20 | Phare droit ; Unité de commande des feux de jour |
| 21 | 20 | Moteur de ventilateur de radiateur |
| 22 | – | – |
| 23 | 10 | Unité de commande des feux de jour |
| 24 | 20 | Moteur de lève-vitre arrière droit alimenté |
| 25 | 20 | Moteur de lève-vitre arrière gauche alimenté |
| 26 | 20 | Moteur de lève-vitre avant passager |
| 27 | 20 | Moteurs de siège conducteur réglables électriquement (moteur de siège conducteur réglable électriquement, moteur de siège arrière conducteur relevé) |
| 28 | 20 | Moteur de lève-vitre conducteur ; Unité de commande de lève-vitre électrique. |
| 29 | 30 | Moteur de toit ouvrant |
| 30 | 20 | Klaxon ; Feux de freinage ; Électroaimant de blocage de clé (A / T). |
| 31 | 20 | Moteur de siège conducteur réglable électriquement (moteur de siège conducteur réglable électriquement vers le haut, moteur de siège conducteur réglable électriquement). |
| 32 | 15 | Feux de brouillard ; Clignotant ; Feux arrière ; Éclairage de plaque d’immatriculation. |
| 33 | 15 | Relais principal PGM-FI |
| 20 | ’97 – EX (USA), EXR (Ca) : Relais principal PGM-FI. | |
| 34 | 15 | 2,2L : Module de commande du ventilateur de radiateur ; Relais du ventilateur de condenseur ; Relais d’embrayage du compresseur de climatisation. |
| 20 | 2,7L : Module de commande du ventilateur de radiateur ; Relais du ventilateur de condenseur ; Relais d’embrayage du compresseur de climatisation. | |
| 35 | 15 | Berline, Coupé : Clignotant ; Relais de feux de détresse. |
| 10 | Break : Clignotant ; Relais de feux de détresse. | |
| 36 | 15 | Allume-cigare ; Radio stéréo ; Lecteur de cassettes. |
| 37 | 7,5 | Unité de commande intégrée ; Moteur d’antenne alimentée ; Éclairage du coffre ; Éclairage intérieur ; Éclairage de plafond ; Éclairage de carte. |
| 38 | 20 | Unité de commande de verrouillage de porte sans clé, alimentée ; Unité de commande de verrouillage sans clé, module de sécurité. |
| 39 | 7,5 | Module de commande du moteur, du groupe motopropulseur (ECM / PCM) ; Horloge ; Radio stéréo ; Lecteur de cassettes ; Module de commande de transmission (TCM). |
| Relais | ||
| R1 | Phare | |
| R2 | Actionneur de fenêtres | |
| R3 | Résistance | |
| R4 | Ventilateur de radiateur | |
Boîte à fusibles du compartiment moteur n° 2
| Nr | Amp [A] | Description |
| 41 | 40 | Relais du moteur ABS |
| 42 | 10 | Unité de commande ABS |
| 43 | 20 | Solénoïdes ABS avant |
| 44 | 15 | Électroaimant ABS arrière ; Unité de commande ABS. |
| 45 | – | – |
| Relais | ||
| R1 | Moteur de pompe ABS | |
Support de relais dans le compartiment moteur n° 1
| Numéro | Relais |
| R1 | 2,7L V6 : Embrayage de compresseur de climatisation |
| R2 | Essuie-glace (intermittent) |
| R3 | 2,7L V6 : Ventilateur de condenseur |
Support de relais dans le compartiment moteur n° 2 (uniquement 2,2 l)
| Nr | Relais |
| R1 | Interrupteur de compresseur de climatisation |
| R2 | Ventilateur de condenseur |
Honda Accord (1998-2003) – schéma des fusibles
Année de fabrication : 1998, 1999, 2000, 2001, 2002, 2003.
Le fusible de l’allume-cigare (prise de courant) de la Honda Accord (1998-2003) est le fusible 9 du panneau de fusibles côté passager.
Compartiment moteur

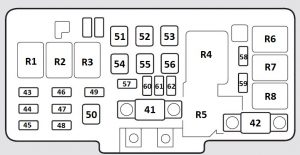

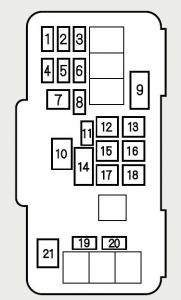

Le panneau de fusibles sous le capot est situé à l’arrière du compartiment moteur, côté passager.
| Numéro | Amp [A] | Description |
| R1 | – | Relais de phare – droit |
| R2 | – | Relais de phares – gauche |
| R3 | – | Relais de klaxon |
| R4 | – | Relais de ventilateur de chauffage |
| R5 | – | – |
| R6 | – | Relais du moteur de ventilateur de condenseur AC |
| R7 | – | Relais du moteur de ventilateur de liquide de refroidissement moteur |
| R8 | – | Relais d’embrayage de compresseur de climatisation |
| F41 | 100 | Batterie |
| F42 | 50 | Allumage |
| F43 | 20 | Témoin de phares de croisement ;
Lave-phares ; Phare droit. |
| F44 | 7,5 | Relais de phares de croisement (avec feux de jour) |
| F45 | 20 | Réglage des phares (avec phares au gaz) ;
Témoin de phares de croisement ; Phare gauche. |
| F46 | 15 | Connecteur de données (DLC) ;
Gestion moteur. |
| F47 | 15 | Système d’avertissement de klaxon ;
Système anti-blocage (ABS) ; Régulateur de vitesse ; Contrôle moteur ; Klaxon ; Électroaimant de blocage d’allumage (AT) ; Éclairage de l’interrupteur d’allumage ; Feux de freinage. |
| F48 | 20 | Système anti-blocage (ABS) |
| F49 | 10 | Indicateurs / amplificateurs d’avertissement |
| F50 | 40 | Système anti-blocage (ABS) |
| F51 | 40 | Panneau de fusibles / carte de relais-console 2 ;
Moteur de lève-vitre électrique. |
| F52 | 30 | Panneau de fusibles / carte de relais-console 2 |
| F53 | 30 | Lunette arrière chauffante |
| F54 | 40 | Panneau de fusibles / carte de relais-console 2 |
| F55 | 30 | Panneau de fusibles / carte de relais-console 2 |
| F56 | 40 | Moteur de ventilateur de chauffage |
| F57 | 20 | Moteur de ventilateur de liquide de refroidissement |
| F58 | 20 | Embrayage de compresseur de climatisation ;
Moteur de ventilateur de condenseur de climatisation. |
| F59 | 15 | Feux de jour ;
Éclairage des instruments ; Éclairage de plaque d’immatriculation ; Feux de position, feux arrière. |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
PANNEAU DE FUSIBLES DANS L’HABITACLE
LE PANNEAU DE FUSIBLES INTÉRIEUR EST SITUÉ DES DEUX CÔTÉS DU TABLEAU DE BORD. POUR OUVRIR LE PANNEAU DE FUSIBLES INTÉRIEUR, OUVRIR LA PORTE DE LA VOITURE.
CÔTÉ CONDUCTEUR
| Numéro | Amp [A] | Description |
| 1 | – | Relais de clignotants ;
Relais de feux de détresse. |
| 2 | – | Relais de feux de recul |
| 3 | – | Relais de démarrage |
| 4 | – | Module de commande multifonction 1 |
| F1 | 15 | Airbag, gestion moteur |
| F2 | 10 | Airbag |
| F3 | 7,5 | Moteur de ventilateur de condenseur AC ;
Moteur de ventilateur de liquide de refroidissement moteur ; Chauffage / climatisation (AC). |
| F4 | 7,5 | Rétroviseurs électriques ;
Sièges chauffants. |
| F5 | 10 | Système anti-blocage (ABS) |
| 7,5 | Feux de jour IG2 | |
| F6 | 15 | Alternateur ;
Gestion moteur ; Électroaimant de commande de support moteur ; Régulateur de vitesse. |
| F7 | 7,5 | Réglage des phares ;
Toit ouvrant ; Module de commande multifonction 1 ; Système d’essuie-glace et de lave-glace arrière. |
| F8 | 7,5 | Système de navigation ;
Électroaimant de blocage de position de stationnement de transmission ; Module de commande multifonction 1 (AT) ; ACC. |
| F9 | 7,5 | Verrouillage centralisé ;
Horloge ; Tableau de bord ; Module de commande multifonction 1 ; Feux de recul (MT). |
| F10 | 7,5 | Clignotants / amplificateurs d’avertissement ;
Clignotants. |
| F11 | 7,5 | Bobine d’allumage |
| F12 | 30 | Module de commande multifonction ;
Essuie-glaces avant. |
| F13 | 7,5 | Gestion moteur (sauf 1,6) |
Côté passager

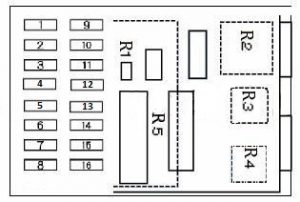

Identification du type de schéma de boîte à fusibles n° 1
| Numéro | Amp [A] | Description |
| 1 | 30 A | Toit ouvrant |
| 2 | 20 A | Dossier de siège électrique |
| 3 | 20 A | Assistant d’inclinaison de siège |
| 4 | 20 A | Siège conducteur coulissant |
| 5 | 20 A | Assistant de direction de siège assisté |
| 6 | 10 A | Feux de jour* |
| 7 | 20 A | Lève-vitre arrière gauche alimenté |
| 8 | 20 A | Lève-vitre avant droit alimenté |
| 9 | 20 A | Radio ;
Allume-cigare |
| 10 | 10 A | Petits feux |
| 11 | 7,5 A | Éclairage intérieur ;
Lumières d’ambiance. |
| 12 | 20 A | Verrouillage électrique des portes |
| 13 | 7,5 A | Horloge |
| 14 | 7,5 A | Gestion moteur ABS |
| 15 | 20 A | Lève-vitre avant gauche alimenté |
| 16 | 20 A | Lève-vitre arrière droit alimenté |
| R1 | – | Diode AC |
| R2 | – | Relais de lunette arrière chauffante |
| R3 | – | Relais d’allume-cigare |
| R4 | – | Relais de commande de vitres |
| R5 | – | Module de commande multifonction 2 |

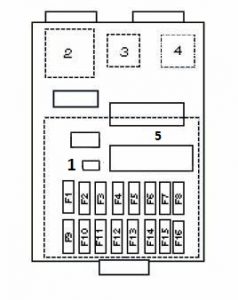

Identification du type de boîte à fusibles n° 2
| Numéro | Amp [A] | Description |
| 1 | – | Diode |
| 2 | – | Relais de chauffage de la lunette arrière |
| 3 | – | Relais d’allume-cigare |
| 4 | – | Relais de commande de vitres |
| 5 | – | Module de commande multifonction 2 |
| F1 | 20 | Vitres électriques |
| F2 | 20 | Sièges électriques |
| F3 | 30 | Lave-phares |
| F4 | 20 | Sièges électriques |
| F5 | 20 | Feux de brouillard ;
Module de commande multifonction 2. |
| F6 | 7,5 | 1,6 :
Unité de commande moteur (ECM) |
| F7 | 20 | Moteur de lève-vitre électrique, arrière gauche |
| F8 | 20 | Moteur de lève-vitre électrique, avant droit |
| F9 | 15 | Système audio ;
Allume-cigare. |
| F10 | 20 | Amplificateur de sortie de l’unité audio |
| F11 | 7,5 | Antenne électrique ;
Éclairage intérieur. |
| F12 | 20 | Verrouillage centralisé ;
Unité de commande multifonction 2. |
| F13 | 7,5 | Unité de commande moteur (ECM) ;
Horloge ; Chauffage / climatisation (AC) ; Témoin d’antidémarrage ; Unité de commande multifonction 2 ; Système de navigation. |
| F14 | 20 | Sièges chauffants |
| F15 | 30 | Toit ouvrant |
| F 16 | 20 | Moteur de lève-vitre électrique, arrière droit |
Honda Accord (2001) – schéma de la boîte à fusibles
Année de fabrication : 2001.
Le fusible de l’allume-cigare (prise de courant) de la Honda Accord (2001) est le fusible 9 de la boîte à fusibles côté passager.
Bloc de fusibles (compartiment moteur)
| Nr | Amp [A] | Description |
| 1 | 20 | Phare gauche |
| 2 | (7,5) | Relais avec gradateur |
| 3 | 20 | Phare droit principal |
| 4 | 20 | ABS F/S |
| 5 | 20 | Freins |
| 6 | 15 | ACG |
| 7 | 30 | Moteur ABS |
| 8 | 15 | Feux de détresse |
| 9 | – | Fusible de réserve |
| 10 | 100 | Batterie |
| 11 | 20 | Ventilateur de refroidissement |
| 12 | 40 | Réserve, ACC |
| 13 | 40 | Moteur de lève-vitre électrique |
| 14 | – | Fusible de réserve |
| 15 | 40 | Siège électrique |
| 16 | 20 | BSC |
| 17 | 40 | Moteur de chauffage |
| 18 | 40 | Désembuage de la lunette arrière |
| 19 | 20 | Siège chauffant |
| 20 | 20 | Ventilateur de condenseur |
| 21 | 50 | IG1 Principal |
Panneau de fusibles (côté conducteur)
| Numéro | Amp [A] | Description |
| 1 | 15 | Pompe à carburant IG1 |
| 2 | 10 | IG1 SRS |
| 3 | 7,5 | IG2 HAC |
| 4 | 7,5 | Rétroviseur R/C |
| 5 | 7,5 | Feux de jour IG2 * |
| 6 | 15 | ECU (ECM / PCM) ; Régulateur de vitesse. |
| 7 | 7,5 | IG1 toit ouvrant |
| 8 | 7,5 | ACC |
| 9 | 7,5 | Tableau de bord ; Feux de recul |
| 10 | 7,5 | Clignotants IG1 |
| 11 | 15 | Bobine IG1 |
| 12 | 30 | Intermittent IG1 |
| 13 | 7,5 | STS |
| * Sur les modèles canadiens | ||
PANNEAU DE FUSIBLES (côté passager)
| Nr | Amp [A] | Description |
| 1 | 30 | Toit ouvrant |
| 2 | 20 | Dossier de siège à commande électrique |
| 3 | 20 | Assistant d’inclinaison de siège |
| 4 | 20 | Siège conducteur coulissant |
| 5 | 20 | Assistant de direction de siège |
| 6 | 10 | Feux de jour* |
| 7 | 20 | Lève-vitre arrière gauche alimenté |
| 8 | 20 | Lève-vitre avant droit alimenté |
| 9 | 20 | Radio ; Allume-cigare. |
| 10 | 10 | Petits feux |
| 11 | 7,5 | Éclairage intérieur ; Lumières d’ouverture de porte |
| 12 | 20 | Verrouillage électrique des portes |
| 13 | 7,5 | Horloge |
| 14 | 7,5 | Contrôle moteur ABS |
| 15 | 20 | Lève-vitre avant gauche alimenté |
| 16 | 20 | Lève-vitre arrière droit alimenté |
| * Sur les modèles canadiens | ||

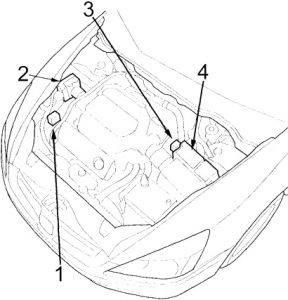

Honda Accord (2003-2007) – schéma du compartiment moteur des fusibles
Année de fabrication : 2003, 2004, 2005, 2006, 2007.
Le fusible de l’allume-cigare (prise de courant) de la Honda Accord (2003-2007) est le fusible 9 de la boîte à fusibles de l’habitacle.

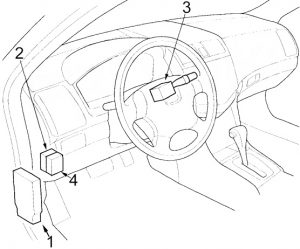

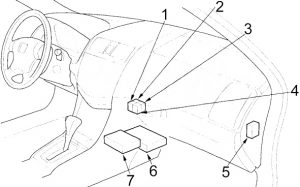

Habitacle
- Boîte à fusibles
- Unité de commande des feux de jour
- Groupe de commande de l’interrupteur combiné
- 03-05 : Unité de commande du régulateur de vitesse

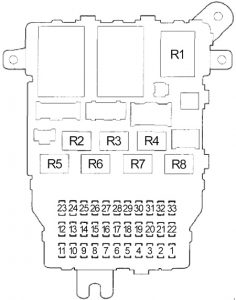

Boîte à fusibles de l’habitacle
| N° | Amp [A] | Description |
| 1 | 15 | Module de commande d’actionneur de corps de phare |
| 2 | 15 | Relais de bobine d’allumage (IG) ; Bobines d’allumage |
| 3 | 10 | Relais de feux de jour |
| 4 | 15 | Capteur de rapport air-carburant ; Capteurs d’oxygène secondaires chauffés (3,0 l). |
| 5 | 10 | Unité audio ; Récepteur XM (’04 -’07). |
| 6 | 7.5 | Éclairage d’ambiance ; Éclairage de plafond ; Éclairage intérieur ; Éclairage de carte ; Éclairage de coffre ; Éclairage de miroir de courtoisie ; Pompe à eau électrique (hybride). |
| 7 | 10 | Unité de commande d’interrupteur combiné ; Unité de commande multiplex de porte ; Module de commande de jauge ; Récepteur d’unité de commande d’antidémarrage ; Unité d’affichage de navigation ; Unité de navigation ; Unité de commande multiplex intégrée (MICU). |
| 8 | 20 | Électrovanne d’ouverture de coffre ; Unité de commande multiplex intégrée (MICU). |
| 9 | 15 | 2,4L et 3,0L : Prise d’alimentation accessoire avant ; Prise d’alimentation accessoire arrière. |
| 20 | Hybride : Prise d’alimentation accessoire avant. | |
| 10 | 7.5 | Unité de capteur de poids du passager avant (’04 -’05) ; Unité de détection de passager (OPDS / ODS) ; Unité de système de sécurité supplémentaire (SRS). |
| 11 | 30 | Moteur d’essuie-glace avant |
| 12 | – | – |
| 13 | 20 | Moteur d’inclinaison de siège passager avant |
| 14 | 20 | Moteur de siège conducteur à commande électrique ; Moteur de levage avant ; Moteur de mise à jour de siège conducteur. |
| 15 | 20 | Témoin de chauffage de sièges ; Interrupteurs de chauffage de sièges. |
| 16 | 20 | Moteur d’inclinaison de siège conducteur à réglage électrique ; Moteur de mise à jour arrière. |
| 17 | 20 | Moteur de siège passager latéral à réglage électrique |
| 18 | 15 | 2,4L : Alternateur ; Capteur de position d’arbre à cames (CMP) A ; Régulateur de vitesse ; Capteur de charge électrique (ELD) ; Électrovanne de commande de support moteur ; Électrovanne de purge du système d’évaporation de carburant (EVAP) ; Électrovanne de purge du système d’évaporation de carburant (EVAP) ; Électrovanne de purge du système d’évaporation de carburant ; Capteur de débit d’air massique ; Capteur d’oxygène chauffé supplémentaire |
| 15 | 3,0L : Alternateur ; Groupe de capteurs de charge électrique (ELD) ; Électrovanne montée sur le moteur ; Électrovanne de purge du système d’échappement (EVAP) ; Électrovanne de purge du système d’échappement ; Capteur d’oxygène chauffé supplémentaire ; Module de commande du groupe motopropulseur (PCM). | |
| 15 | Hybride : Module de commande de modulateur ABS / TCS (’05) ; Module de commande de modulateur VSA (’06 -’07) ; Module de commande active de support moteur (ACM) ; Relais ACM ; Capteur de rapport air-carburant (A / F) ; Alternateur ; Groupe de détecteurs de charge électrique (ELD) ; Électrovanne montée sur le moteur ; Unité de commande de pompe à huile auxiliaire de transmission (ATFP) ; Valve de purge de vapeur de carburant (EVAP) ; Interrupteur de ralenti ; Capteur d’oxygène chauffé supplémentaire ; Module de commande du groupe motopropulseur (PCM) ; Module de commande moteur (MCM). | |
| 19 | 15 | Module de commande moteur, groupe motopropulseur (ECM / PCM) ; Module de commande d’antidémarrage-récepteur ; Pompe à carburant ; Relais principal PGM-FI n° 2. |
| 20 | 7.5 | Moteur de lave-glace avant |
| 21 | 7.5 | Éclairage de recul ; Unité de commande d’interrupteur combiné ; Unité de commande multiplex de porte ; Indicateur d’interrupteur de vitre passager ; Unité de commande multiplex intégrée (MICU) ; Module de commande de jauge ; Module de commande de relais ; Unité de navigation ; Indicateur de désactivation d’airbag passager (’04 – ’06) ; Électroaimant de verrouillage de transmission (A / T) ; Unité de commande d’assistance électrique de direction (EPS) (hybride). |
| 22 | 10 | Unité de système de sécurité supplémentaire (SRS) |
| 23 | 7.5 | Relais de capteur de rapport air-carburant (A / F) ; Unité de commande moteur, groupe motopropulseur (ECM / PCM) ; Unité de commande de ventilateur de radiateur (3,0 l). |
| 24 | 20 | Moteur de lève-vitre arrière gauche |
| 25 | 20 | Moteur de lève-vitre arrière droit alimenté |
| 26 | 20 | Moteur de lève-vitre avant passager |
| 27 | 20 | Moteur de lève-vitre conducteur |
| 28 | 20 | Moteur de toit ouvrant ; Unité de commande de toit ouvrant (Coupé) ; Relais d’ouverture et de fermeture de toit ouvrant (Berline). |
| 29 | 7.5 | Hybride : Actionneur de compresseur A / C |
| 30 | 7.5 | Relais d’activation de compresseur de climatisation ; Module d’affichage audio-HVAC ; Relais de moteur de ventilateur ; Relais de ventilateur de condenseur ; Chauffages de rétroviseurs (Canada) ; Actionneur de rétroviseur ; Relais de ventilateur de radiateur ; Moteur de commande de recirculation ; Relais de chauffage de siège. |
| 31 | – | – |
| 32 | 7.5 | Relais de prise d’alimentation accessoire ; Unité audio ; Affichage de navigation ; Unité de navigation ; Unité de commande active de bruit. |
| 33 | – | – |
| Supports de fusibles | ||
| 51 | 7.5 | Hybride : Démarrage ; Unité de commande du groupe motopropulseur (PCM). |
| 52 | 20 | Hybride : Prise d’alimentation accessoire arrière. |
| 53 | 10 | Hybride : Relais d’unité de commande moteur (MCM) n° 2. |
| 54 | 15 | Hybride : Relais de commande du système de gestion active du support moteur (ACM) |
| Relais | ||
| R1 | Clignotants ; Feux de détresse. | |
| R2 | Bobine d’allumage | |
| R3 | Principal PGM-FI n° 1 | |
| R4 | Prise d’alimentation accessoire | |
| R5 | Principal PGM-FI n° 2 (pompe à carburant) | |
| R6 | Actionneur de fenêtres | |
| R7 | Capteur de rapport air-carburant (A / F) | |
| R8 | Démarrage | |
- Relais du module de commande d’actionneur de corps de carburateur actif
- Relais de chauffage de siège
- Hybride : relais de la prise d’alimentation accessoire arrière
- Hybride : Relais du système de gestion active du support moteur (ACM)
- Hybride : Système d’assistance électrique de direction (EPS) Unité de commande 2,4 l (’06 -’07), 3,0 l : module de commande d’actionneur de corps de carburateur actif
- Module de commande moteur / groupe motopropulseur (ECM / PCM)
- Unité du système de sécurité supplémentaire (SRS)
Berline
Coupé
- Berline : relais d’ouverture de toit
- Berline : relais de fermeture de toit
- Hybride : relais du module de commande moteur (MCM) n° 1
- Hybride : relais du module de commande moteur (MCM) n° 2
- sauf Hybride : Récepteur XM
- Hybride : module de commande moteur (MCM)
sauf hybride : unité de navigation - Hybride : unité de commande de pompe à carburant
- Coupé : unité de commande d’ouverture de toit
Compartiment moteur
- Compartiment relais n° 2
- Unité de commande de modulateur ABS / TCS ou VSA
- Compartiment relais n° 1
- Boîte à fusibles
Boîte à fusibles du compartiment moteur
| N° | Amp [A] | Description |
| 1 | 10 | Phare gauche (phares à feux de croisement) |
| 2 | 30 | Désembuage de la lunette arrière ; Module de commande de relais. |
| 3 | 10 | Phare gauche (phares à feux de route) |
| 4 | 15 | Éclairage du module d’affichage Audio-HVAC ; Éclairage de la console de position de transmission A / T ; Feux de position avant ; Lumière de la boîte à gants ; Lumière de l’interrupteur des feux de détresse ; Éclairage de la plaque d’immatriculation ; Lumière de l’interrupteur de toit ouvrant ; Unité de navigation ; Module de commande de relais ; Éclairage des interrupteurs de chauffage de sièges ; Feux arrière ; Interrupteur de lumière TCS (’03 -’05) ; Interrupteur de lumière VSA (’06 -’07). |
| 5 | 10 | Phare droit (phares à feux de route) |
| 6 | 10 | Phare droit (phare à feux de croisement) |
| 7 | 7.5 | Feu de recul ; Module de commande de relais. |
| 8 | 15 | Capteur de position d’arbre à cames (CMP) B ; Capteur de position de vilebrequin (CKP) ; Module de commande moteur, groupe motopropulseur (ECM / PCM) ; Valve de commande d’air de ralenti (IAC) ; Injecteurs ; Débitmètre massique d’air ; Relais principal PGM-FI ; Connecteur de liaison de données (DLC) ; Relais du module de commande d’actionneur de corps de papillon. |
| 9 | 20 | Moteur de ventilateur de condenseur ; Relais de ventilateur de condenseur. |
| 10 | – | – |
| 11 | 20 | 2,4 l : Moteur de ventilateur de radiateur ; Relais de ventilateur de radiateur. |
| 30 | 3,0 l, hybride : Moteur de ventilateur de radiateur ; Relais de ventilateur de radiateur. | |
| 12 | 7.5 | Embrayage de compresseur de climatisation ; Relais d’embrayage de compresseur de climatisation. |
| 13 | 20 | Module de commande de modulateur ABS / TCS (’03 -’05) ; Module de commande de modulateur VSA (’06 -’07) ; Feux de freinage ; Module de commande moteur, groupe motopropulseur (ECM / PCM) ; Feu de freinage de colonne supérieure ; Témoin d’activation ; Unité de commande multiplex intégrée (MICU) ; Klaxon. |
| 14 | 40 | Amplificateur d’antenne AM / FM ; Bobine de chauffage de la lunette arrière ; Chauffage de la lunette arrière ; Relais de chauffage de la lunette arrière. |
| 15 | 40 | Fusible (boîte à fusibles de l’habitacle) : n° 5, 6, 7, 8, 9 ; Fusible (boîte à fusibles du compartiment moteur) : n° 7. |
| 16 | 15 | Relais de clignotants et de feux de détresse |
| 17 | 30 | Unité de commande de modulateur ABS / TCS ou VSA |
| 18 | 20 | 03-05 : Module de commande ABS / TCS |
| 40 | 06-07 : Module de commande VSA | |
| 19 | 40 | Fusible (boîte à fusibles habitacle) : n° 1, 2, 3, 4 |
| 20 | 40 | Fusible (boîte à fusibles habitacle) : n° 12, 14, 15, 16, 17 |
| 21 | 40 | Moteur de ventilateur ; Relais de moteur de ventilateur. |
| 22 | 100 | 2,4 l et 3,0 l : Batterie ; Distribution d’alimentation. |
| 120 | Hybride : Batterie ; Distribution d’énergie. | |
| 70 | Hybride : Unité de commande d’assistance électrique de direction (EPS) | |
| 23 | 50 | Clé de démarrage |
| 50 | Relais de commande de vitres. Fusible (boîte à fusibles habitacle) : n° 24, 25, 26, 27, 28 | |
| Relais | ||
| R1 | Ventilateur de radiateur | |
| R2 | Ventilateur de condenseur de climatisation | |
| R3 | Désembuage de la lunette arrière | |
| R4 | Embrayage de compresseur de climatisation | |
| R5 | Moteur de ventilateur | |
À propos de la Honda Accord (1981-2019)
La Honda Accord est l’un des modèles les plus emblématiques du constructeur automobile japonais Honda, produite depuis 1981. Ce modèle est réputé pour sa fiabilité, son confort et ses performances. Au fil des ans, l’Accord a connu plusieurs générations et modernisations, offrant diverses variantes de carrosserie, notamment des berlines, des coupés et des breaks. La Honda Accord a été équipée de différents moteurs, allant des unités quatre cylindres économiques aux moteurs six cylindres plus puissants, offrant un excellent équilibre entre performance et économie de carburant. Ce modèle est devenu populaire non seulement auprès des conducteurs ordinaires, mais aussi auprès des passionnés d’automobile qui apprécient ses qualités de conduite et sa sophistication technique.
Schéma de la boîte à fusibles de la Honda Accord
Cette page présente le schéma de la boîte à fusibles des modèles Honda Accord de 1981 à 2019. La boîte à fusibles de ces véhicules est généralement située sous le tableau de bord côté conducteur ou dans le compartiment moteur. Nos schémas indiquent les numéros de fusibles, leurs valeurs en ampères et les composants qu’ils protègent. Il est important de toujours utiliser des fusibles de remplacement de même ampérage pour éviter d’endommager les systèmes électriques. La boîte à fusibles est un élément clé du système électrique du véhicule, et une bonne compréhension de son schéma peut aider à résoudre les problèmes liés aux équipements électriques de la voiture.
