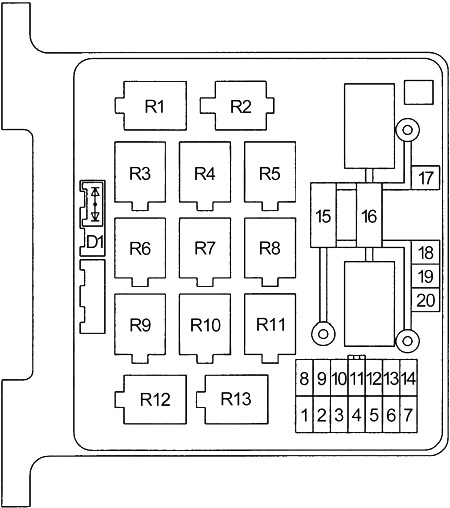

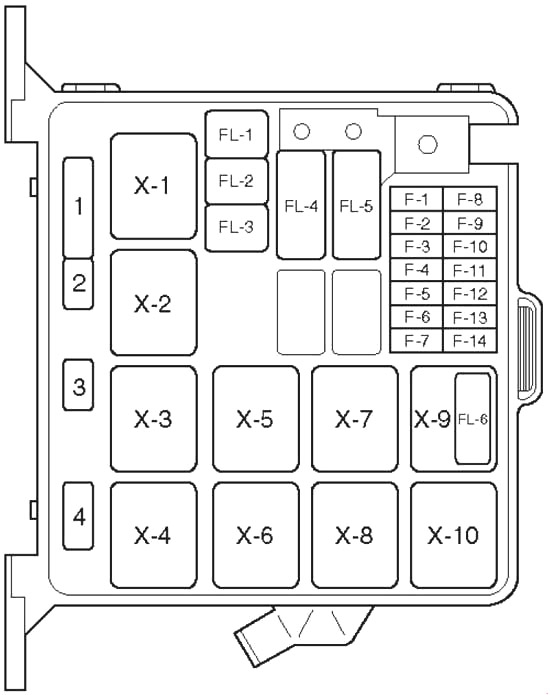

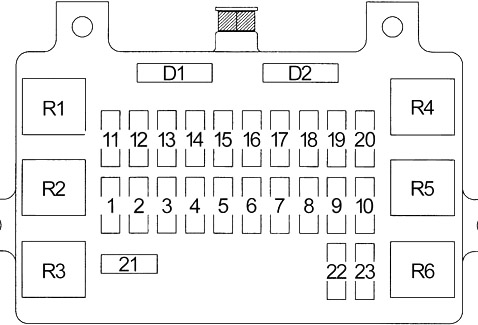

Honda Passport (1993-2002) – boîte à fusibles

Dans cet article, vous trouverez les schémas de la boîte à fusibles de la Honda Passport 1993-2002, des informations sur l’emplacement des panneaux de fusibles dans la voiture et l’affectation de chaque fusible (disposition des fusibles).

Schéma des fusibles et relais – Honda Passport

Concerne les véhicules fabriqués entre :

1993, 1994, 1995, 1996, 1997.

Emplacement

1. Boîte à fusibles n° 1
2. Relais d’essuie-glace arrière
3. Boîte à fusibles n° 2
4. Relais de désembuage de lunette arrière
5. Relais de feu arrière
6. Relais de lève-vitre électrique
7. Relais de surmultiplication

Boîte à fusibles de l’habitacle (’93-’95,5)

Numéro	Ampérage [A]	Description
1	10	Feux arrière et feux de position, feux de stationnement, éclairage de plaque d’immatriculation, éclairage des instruments
2	10	Feu de freinage, ordinateur ECT (4WD A/T)
3	10	Éclairage intérieur, éclairage de coffre, dispositif d’avertissement de ceinture de sécurité (signal sonore), contrôleur ECM (2,6 l)
4	25	Désembuage de lunette arrière, serrures de porte électriques, ouverture de la vitre du hayon
5	10	3,2L : Module de commande de transmission automatique (TCM), feux de recul
	20	2,6L : Pompe à carburant, système d’injection de carburant
6	15	Essuie-glace et lave-glace avant, désembuage des rétroviseurs
7	10	Indicateurs, clignotants, lève-vitres électriques (3,2 l), capteur de vitesse du véhicule (VSS) (3,2 l), désembuage de lunette arrière (2,6 l)
8	10	Système de charge, feux de recul, système d’injection de carburant, régulateur de vitesse (3,2 l), feux de freinage (3,2 l)
9	15	Bobine d’allumage

10	10	Essuie-glace/lave-glace arrière
11	10	3.2L : Système de démarrage
	10	2,6L : Moteur de démarrage, module de commande moteur (ECM)
12	15	Allume-cigare, radio, rétroviseurs électriques
13	20	Contrôle ABS de la roue arrière
14	—	—
15	—	—
16	—	—
17	—	—
Disjoncteur
18	30	Lève-vitre électrique



Boîte à fusibles de l’habitacle (‘95,5-’97)

Numéro	Ampérage [A]	Description
1	10	Moteur de démarrage
2	20	’95 : Pompe à carburant
3	15	Générateur, ECM, VSV EGR (3,2 l), canister VSV (3,2 l), contrôleur de clignotant (3,2 l), commandes de compresseur de climatisation (’96)
4	15	Bobine d’allumage (2,6L), allumage électronique (3,2L), Power SW (2,6L)
5	15	Feu arrière, éclairage, contrôleur d’éclairage
6	15	Système de sécurité
7	15	Instrument de mesure, relais de dégivrage de lunette arrière, capteur de vitesse du véhicule, ceinture de sécurité – signal sonore de rappel de clé et de lumière, indicateur de vitesse, contrôleur de verrouillage de transmission
8	15	Système de sécurité
9	10	Éclairage du compartiment de rangement, éclairage de courtoisie, éclairage de dôme, éclairage de carte, ceinture de sécurité – son de rappel pour les boutons et les lumières, son
10	—	—
11	20	Lave-glace/pulvérisateur avant, essuie-glaces intermittents
12	10	Contrôle du régulateur de vitesse, système de changement de vitesse en roulant
13	15	Feux de freinage, feu de freinage surélevé, régulateur de vitesse, contrôleur ABS de la roue arrière, TCM de transmission automatique (3,2 l), verrouillage de transmission et contrôleur de clignotant (3,2 l)
14	20	Verrouillage de porte alimenté

15	15	Éclairage de recul, clignotant, feux de détresse, régulateur de vitesse (A/T) Relais de lève-vitre électrique, chauffage des rétroviseurs
16	10	Lave-glace/pulvérisateur arrière
17	15	Désembuage de lunette arrière, actionneur de porte, interrupteur de dégivrage, système de sécurité
18	15	Désembuage de lunette arrière, actionneur de porte, interrupteur de dégivrage, système de sécurité
19	15	Audio, alimentation des rétroviseurs
20	15	Allume-cigare
21	10	SRS 1 (airbag) – témoin d’avertissement
22	10	SRS 2 (airbag) – Gonfleur (conducteur et passager)
23	20	Contrôleur ABS arrière
24	10	ABS
Diode
25	—	Éclairage de dôme
26	—	Éclairage de courtoisie
Disjoncteur
27	30	Lève-vitre électrique

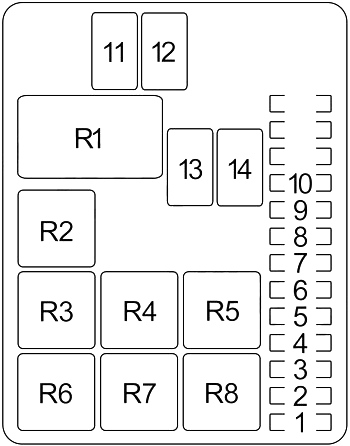

Boîte à fusibles du compartiment moteur (’93-‘95,5)

Numéro	Ampérage [A]	Description
1	15	2,6 l : ECM, système d’injection de carburant
	10	3.2L : Capteur d’oxygène chauffé, système d’injection de carburant
2	20	2,6L : Pompe à carburant
	15	3.2L : Pompe à carburant
3	15	Clignotants, feux de détresse
4	10	Klaxon, serrures de porte
5	10	Système de charge, témoin de charge
6	10	2,6 l : Capteur d’oxygène chauffé, système d’injection de carburant
	10	3.2L : Système de verrouillage A/T
7	20	Commande du ventilateur de chauffage/climatisation
8	10	Commande du compresseur de climatisation
9	10	Phare droit

10	10	Phare gauche
11	30	Principal n° 2
12	30	A/T : Ventilateur de condenseur
13	30	3.2L : Module de commande moteur (ECM)
14	60	Principal n° 1
Relais
R1		Arrière
R2		Moteur de démarrage
R3		Climatisation – Chauffage
R4		Charge
R5		Module de commande moteur (ECM)
R6		Phare
R7		Compresseur de climatisation
R8		Pompe à carburant

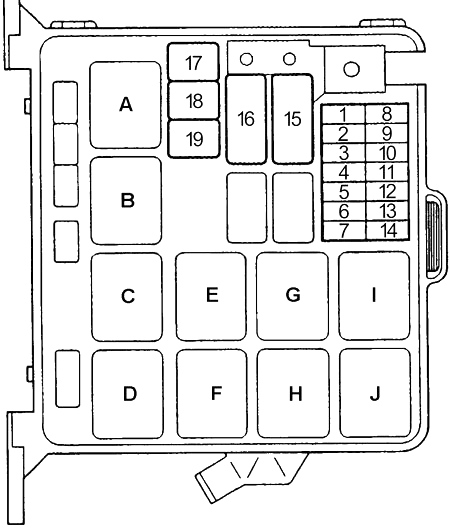

Boîte à fusibles du compartiment moteur (‘95,5-’97)

Numéro	Ampérage [A]	Description
1	15	Témoin, clignotant
2	10	Klaxon, connecteur de liaison de données (DLC)
3	—	—
4	20	Moteur de ventilateur
5	10	Embrayage de compresseur de climatisation, compresseur de climatisation (3,2 l), dispositif de contrôle rapide du ralenti (2,6 l)
6	10	’95 : Témoin de charge
7	—	—
8	10	Phare – gauche, témoin de feux de route
9	10	Phare – droit
10	10	Capteur O2 (capteur d’oxygène)
	20	‘3,2L (’96-’97) : Capteur O2 (capteur d’oxygène)
11	20	Pompe à carburant 1
12	15	ECM, injecteur de carburant, VSV, EGR (2,6 l), canister VSV (2,6 l), électrovanne EGR (2,6 l), régulateur de puissance VSV (2,6 l)
13	15	’96-’97 : Module de commande électronique de frein (EBCM)
14	20	2,6 l : Pompe à carburant 2
14	15	’96-’97 : Unité hydraulique ABS
15	100	’95 : Distribution d’alimentation, système de charge
	60	’96-’97 : Système d’injection de carburant, système de démarrage
16	60	’95 : Interrupteur à clé

	100	’96-’97 : Distribution de puissance, système de charge
17	30	’95 : Ventilateur de condenseur
	40	’96-’97 : ABS
18	—	—
19	30	’96-’97 : Ventilateur de condenseur
Relais
A		Phare
B		3,2 l : climatisation – compresseur
C		Charge
D		Klaxon
E		Thermique
F		Moteur de démarrage
G		Chauffage
H		Module de commande moteur (ECM)
I		Pompe à carburant
J		3.2L : Ventilateur de climatisation
Diode
		Relais de moteur de démarrage, témoin de charge, port d’accès
		Module de commande moteur (ECM)
		Pompe à carburant
